ACO Haustechnik

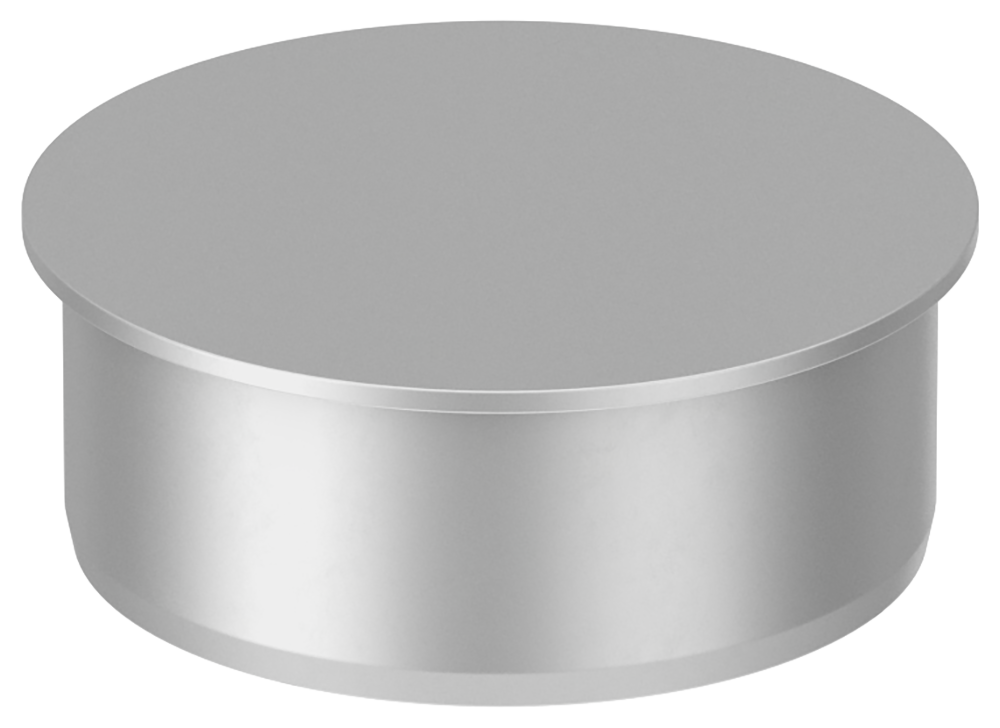

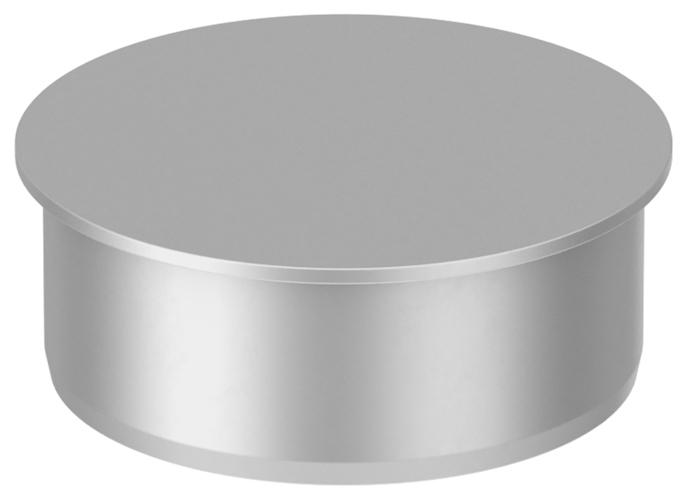

ACO Pipe Muffen-/Endstopfen

Produktvorteile

  • Werkstoff: Edelstahl
    • Baustoffklasse: A1
    • Nicht brennbar
    • Kein Einbringen von zusätzlicher Brandlast

Produktinformationen

  • Baustoffklasse A1
    • Nicht brennbar
  • Höchste Oberflächenqualität
  • Hervorragende Beständigkeit
  • Gemäß DIN EN 1124

Werkstoff: 1.4404

AbmessungenGewichtArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken

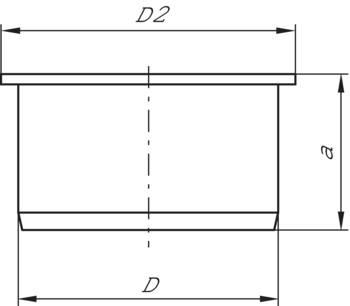

DD2a
[mm][mm][mm][kg]
5058450,10174.03.7520,22 €16
7585450,30174.03.7620,97 €16
110120450,50174.03.7726,00 €16
125135500,60174.83.8044,73 €16
160170500,70174.03.7846,97 €16
2002105010174.03.8378,65 €16
WerkstoffAbmessungenGewichtArtikel-Nr.
DD2a
1.440450 mm58 mm45 mm0,1 kg0174.03.75
1.440475 mm85 mm45 mm0,3 kg0174.03.76
1.4404110 mm120 mm45 mm0,5 kg0174.03.77
1.4404125 mm135 mm50 mm0,6 kg0174.83.80
1.4404160 mm170 mm50 mm0,7 kg0174.03.78
1.4404200 mm210 mm50 mm1 kg0174.03.83

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 50 mm
Beschreibung
  • Aus EPDM
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1,07 €
  • Rabattgruppe: 16

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 75 mm
Beschreibung
  • Aus EPDM
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1,18 €
  • Rabattgruppe: 16

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 110 mm
Beschreibung
  • Aus EPDM
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1,61 €
  • Rabattgruppe: 16

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 125 mm
Beschreibung
  • Aus EPDM
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 2,57 €
  • Rabattgruppe: 16

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 160 mm
Beschreibung
  • Aus EPDM
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 3,00 €
  • Rabattgruppe: 16

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 200 mm
Beschreibung
  • Aus EPDM
  • Aus verzinktem Stahl
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 4,07 €
  • Rabattgruppe: 16

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 50 mm
Beschreibung
  • Dichtung aus Viton
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 13,38 €
  • Rabattgruppe: 16

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 75 mm
Beschreibung
  • Dichtung aus Viton
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 18,30 €
  • Rabattgruppe: 16

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 110 mm
Beschreibung
  • Dichtung aus Viton
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 27,82 €
  • Rabattgruppe: 16

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 125 mm
Beschreibung
  • Dichtung aus Viton
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 51,25 €
  • Rabattgruppe: 16

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 160 mm
Beschreibung
  • Dichtung aus Viton
  • Gewicht: 0,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 60,99 €
  • Rabattgruppe: 16

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 200 mm
Beschreibung
  • Dichtung aus Viton
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 103,04 €
  • Rabattgruppe: 16

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 50 mm
Beschreibung
  • Dichtung aus NBR
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1,71 €
  • Rabattgruppe: 16

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 75 mm
Beschreibung
  • Dichtung aus NBR
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1,82 €
  • Rabattgruppe: 16

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 110 mm
Beschreibung
  • Dichtung aus NBR
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 2,57 €
  • Rabattgruppe: 16

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 125 mm
Beschreibung
  • Dichtung aus NBR
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 4,28 €
  • Rabattgruppe: 16

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 160 mm
Beschreibung
  • Dichtung aus NBR
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 5,78 €
  • Rabattgruppe: 16

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 200 mm
Beschreibung
  • Dichtung aus NBR
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 11,13 €
  • Rabattgruppe: 16

Gleitmittel

Passend für
  • Alle Dichtungen
Beschreibung
  • Gewicht: 0,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 3,32 €
  • Rabattgruppe: 16

Rohrschelle

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 50 mm
Beschreibung
  • Aus Stahl verzinkt
  • Mit Gummieinlage
  • Gewinde M8
  • Gewicht: 0,1 kg

Rohrschelle

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 75 mm
Beschreibung
  • Aus Stahl verzinkt
  • Mit Gummieinlage
  • Gewinde M8/M10
  • Gewicht: 0,2 kg

Rohrschelle

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 110 mm
Beschreibung
  • Aus Stahl verzinkt
  • Mit Gummieinlage
  • Gewinde M8/M10
  • Gewicht: 0,3 kg

Rohrschelle

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 125 mm
Beschreibung
  • Aus Stahl verzinkt
  • Mit Gummieinlage
  • Gewinde M8/M10
  • Gewicht: 0,4 kg

Rohrschelle

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 160 mm
Beschreibung
  • Aus Stahl verzinkt
  • Mit Gummieinlage
  • Gewinde M8/M10
  • Gewicht: 0,4 kg

Rohrschelle

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 50 mm
Beschreibung
  • Aus Edelstahl
  • Mit Gummieinlage
  • Gewinde M8
  • Gewicht: 0,1 kg

Rohrschelle

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 75 mm
Beschreibung
  • Aus Edelstahl
  • Mit Gummieinlage
  • Gewinde M8
  • Gewicht: 0,2 kg

Rohrschelle

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 110 mm
Beschreibung
  • Aus Edelstahl
  • Mit Gummieinlage
  • Gewinde M8
  • Gewicht: 0,3 kg

Rohrschelle

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 125 mm
Beschreibung
  • Aus Edelstahl
  • Mit Gummieinlage
  • Gewinde M8
  • Gewicht: 0,4 kg

Rohrschelle

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 160 mm
Beschreibung
  • Aus Edelstahl
  • Mit Gummieinlage
  • Gewinde M8
  • Gewicht: 0,4 kg

Rohrschelle

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 200 mm
Beschreibung
  • Aus Edelstahl
  • Mit Gummieinlage
  • Gewinde M8
  • Gewicht: 0,4 kg

Befestigungsplatte

Passend für
  • Gewindestangen M 8
Beschreibung
  • Für die Rohrmontage
  • D: 8,4 mm
  • a: 70 mm
  • Gewicht: 0,1 kg

Pipe Montageset

Passend für
  • ACO Pipe Abflussrohr
Beschreibung
  • Zur axialen Befestigung
  • Mit 6 Stk. M 8 Muttern
  • Aus Edelstahl, Werkstoff 1.4571
  • Gewicht: 0,2 kg

Rohrhalter

Passend für
  • ACO Pipe Rohre
    • ∅ 125 mm
  • 3,5 Kg
Beschreibung
  • Rohrhalter zum Handschneiden
  • Gewicht: 1,4 kg

Warum ACO Pipe Entwässerungsrohr aus Edelstahl?
Die Features von ACO Pipe

ACO Pipe bildet zusammen mit anderen Produkten von ACO Haustechnik (besonders in Kombination mit ACO Entwässerungslösungen aus Edelstahl) ein perfektes System für die Planung von Entwässerungsprojekten in Gewerbe und Industrie. Bei einigen ausgewählten Anwendungen kann ACO Pipe Rohr sogar zur Herstellung von Entsorgungs- bzw. Absaugleitungen in Vakuumsystemen
verwendet werden. Das Edelstahlrohr sieht zudem optisch ansprechend aus und integriert sich damit hervorragend in eine Vielzahl von Umgebungen.

Vorteile von ACO Pipe Edelstahlrohren

  • Hohe Korrosionsbeständigkeit
  • Robust und langlebig
  • Leicht im Vergleich zu Stahl oder Gusseisen
  • Harte und zugleich glatte Oberfläche für einen effizienten Abwasserdurchlauf
  • Niedriger Wärmeausdehnungskoeffizient
  • Dichtungen weisen gegenüber den meisten Medien gute bis sehr gute Beständigkeit auf
  • Verlegung direkt im Erdreich möglich
  • Sehr gute hygienische Eigenschaften

Beständigkeit von Rohren und der Dichtungen

ACO Pipe Rohrsysteme werden aus austenitischem Edelstahl aus dem Werkstoff 1.4404 (AISI 316L) hergestellt. Alle Produkte sind chemisch gebeizt und passiviert, um eine optimale Haltbarkeit und Korrosionsbeständigkeit zu gewährleisten. Der Werkstoff Edelstahl ist ein robustes, langlebiges, pflegeleichtes Material und unkompliziert zu reinigen. Eine Oberflächenbehandlung mittels Elektropolieren oder Lackieren ist auf Anfrage möglich. Die harte und zugleich glatte Edelstahloberfläche bietet einen effizienten Abwasserdurchlauf. Unser Edelstahl-Rohrsystem hat einen niedrigen Wärmeausdehnungskoeffizienten – 1 Meter Rohr dehnt sich ca. 1 mm bei einer Temperaturveränderung von 60 °C aus. Bei Verwendung mit Fettabscheidern ist darauf zu achten, dass diese keine angeschlossenen Abwasserbehandlungsanlagen in Form biologischer Abwasserbehandlung besitzen; in diesen Fällen kann ACO Pipe nicht verwendet werden. Die Doppellippendichtungen sind standardmäßig aus dem Werkstoff EPDM hergestellt und weisen gegenüber den meisten Medien gute bis sehr gute Beständigkeit auf. Für mineralische Öle kann auf Dichtungen aus NBR, für aggressive Medien auf FPM (Viton) Dichtungen zurückgegriffen werden.

  • EPDM (Ethylen-Propylen-Dien-Monomer)
  • NBR (Nitril-Butadien-Kautschuk)
  • FKM/FPM (Fluoroelastomer) – Viton®

Leicht zu montieren

Im Vergleich zu Gussrohren weist das Entwässerungsrohr ACO Pipe aus Edelstahl ein wesentlich geringes Gewicht auf, teilweise beträgt die Gewichtsersparnis sogar mehr als 60 %. Dieser Umstand vereinfacht den Transport, die Lagerung und die Verarbeitung enorm. Durch die niedrigere Last lässt sich die Installation von horizontalen Rohrleitungen entlang von Deckenkonstruktionen wesentlich einfacher gestalten, da weniger Befestigungspunkte nötig sind, wodurch ein mögliches Unfallrisiko deutlich reduziert wird.

Einfach zu verbinden

Das einfache Stecksystem gewährleistet einen schnellen und einfachen Einbau bei Schwerkraftentwässerungsanlagen und Vakuumentwässerung. Es sind bauseits keine weiteren Zubehörteile wie CE- oder CV-Verbinder nötig. Die mitgelieferte Dichtung aus dem Material EPDM ermöglicht zudem die Anwendung des Rohrsystems auch bei fetthaltigem Abwasser. Für mineralhaltiges Abwasser und höhere Temperaturen stehen zudem Dichtungen aus den Werkstoffen NBR und FPM zur Verfügung.

Korrosionsschutz

Ist es erforderlich die Länge der Rohrleitungen zu kürzen, dann kann dies einfach bauseits mit einem passenden Werkzeug erfolgen. Der Schnitt ist lediglich rechtwinklig, gratfrei und angefast auszuführen. Eine Nachbehandlung der Schnittstelle mit einem Primer ist nicht nötig. Das gekürzte Rohr kann ohne Zeitverlust sofort weiterverarbeitet werden. Die ggf. durch Zuschnitt entstehenden Edelstahlreststücke können problemlos recycelt werden.

Verrohrung von Fettabscheidern und Hebeanlagen

Das Edelstahlrohrsystem ACO Pipe ist die perfekte Lösung für die Verrohrung von Fettabscheidern und Abwasserhebeanlagen. Im ACO Pipe Sortiment findet sich alles, was für den optimalen Anschluss und die Verbindung dieser Systeme miteinander nötig ist. Um eine ordentliche Funktion des Fettabscheiders gewährleisten zu können, muss das über das Fallrohr zufließende Küchenabwasser zuerst beruhigt werden, bevor es in den Abscheider gelangt.

Die Absaugleitung von Fettabscheidern kann ebenfalls mit ACO Pipe 1.4404 hergestellt werden. Im Lieferprogramm von ACO Haustechnik befinden sich Übergängen, die eine einfache Verbindung mit ACO Pipe Rohr ermöglichen. Je nach Anwendungsfall (Fettabscheider mit oder ohne Entsorgungspumpe) sind die Verbindungselemente mit zusätzlichen Sicherungsschellen
zu versehen (siehe Grafiken rechts).

Einbaubeispiel: Zulaufberuhigung

Die ACO Pipe Zulaufberuhigung ist bereits so ausgelegt, dass eine optimale Beruhigungstrecke für die gewählte Nennweite erreicht wird (keine Berechnung mehr nötig).

Einbaubeispiel: Komplettverrohrung mit ACO Pipe

ACO Pipe kann zur kompletten Verrohrung des Abscheidersystems verwendet werden. Vom Zulauf über die Berihigungsstrecke bis hin zur Absaugleitung und Weitereleitung in die Hebeanlage oder Pumpstation.

Einbaubeispiel: Entsorgungsleitung ohne Entsorgungspumpe

Bei Fettabscheidern ohne Entsorgungspumpen müssen Rohrumlenkungen und das finale Rohrstück vor dem Anschluss der Storz-Kupplung mit den regulären Sicherungsschellen aus dem Lieferprogramm fixiert werden.

Einbaubeispiel: Entsorgungsleitung mit Entsorgungspumpe

Bei Fettabscheidern mit Entsorgungspumpen müssen alle Rohrverbindungen und Umlenkungen mit den dafür vorgesehenen Drucksicherungsschellen ausgerüstet werden.

Verlegung im Freien

Bei horizontalen Leitungen müssen mindestens zwei Rohrhalter pro 3 Meter angeordnet werden. Die erste Rohrschelle sollte in einem Abstand von max. 30 cm von der Rohrverbindung, und die zweite ungefähr in der Mitte des Rohres, jedoch max. 2 Meter von der nächsten Rohrschelle entfernt sein. Unsere Empfehlung für die Abstände der Rohrbefestigungen bei der Verwendung von ACO Pipe:

Rohr Ø [mm] Länge [m]
50 2,0
75 2,3
110 2,5
125 3,0
200 3,0

Weitere Rohrbefestigungen müssen zusätzlich bei Richtungsänderung und Muffenverbindungen angebracht werden. Die Installation von horizontalen Leitungen erfolgt im Gefälle von 1:50 und deren Anschluss an die Fallleitung wird mit Abzweigen von 45° durchgeführt. Eventuell auftretende Schubkräfte sind durch die Montage von Festpunkten zu begrenzen. Es sind die Vorgaben der Hersteller der jeweiligen Rohrbefestigungen zu beachten.

Verlegung im Erdreich

ACO Pipe Abwasserrohre aus dem Werkstoff 1.4404 (V4A) können als Grundleitung direkt im Erdreich verlegt werden. Es ist nicht nötig, die Rohrleitung in Beton einzubauen oder einen passenden Korrosionsschutz herzustellen. Bei der Verfüllung und Verdichtung sollte sorgfältig vorgegangen werden, um eine Verformung oder Verschiebung der Rohrleitung zu vermeiden. Das Füllmaterial darf nicht direkt auf die Rohre gekippt werden. Wird eine maschinelle Verdichtung vorgenommen, sind Eigengewicht und Druckkraft der Maschine den Verhältnissen anzupassen, um eine Verformung auszuschließen. Das Füllmaterial ist auf mindestens 93 % zu komprimieren.

Der Systemvergleich
Die Kosteneinsparung bei der Installation von ACO Pipe im Vergleich zu KML Rohr beträgt zwischen 15 und 30 %.

ACO Pipe - Edelstahl

ACO Pipe VS KML Pipe 10m  1

KML Rohr - Gusseisen

ACO Pipe VS KML Pipe 10m  2
