ACO Haustechnik

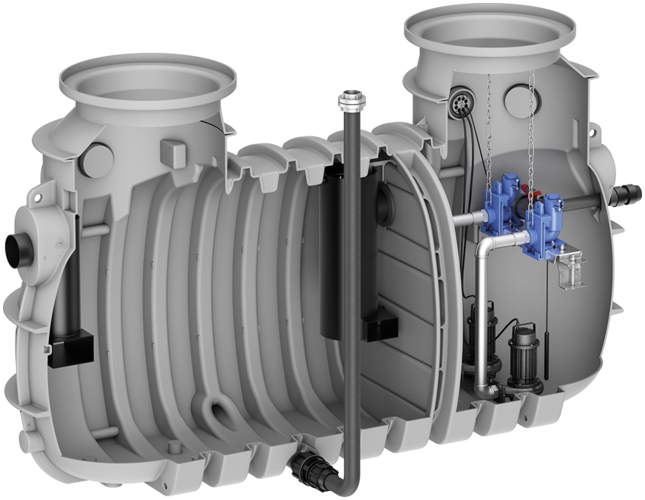

Fettabscheider mit integrierter Pumpstation LipuLift-P-D Ausbaustufe 1

Produktvorteile

  • Fettabscheider, Probenahme und Pumpstation in einem Behälter
  • Keine Verrohrung zwischen den Komponenten nötig
  • Nur eine Gesamtanlagensteuerung
  • Optimaler Luftaustausch durch Unterbrechung der Trennwand zwischen Fettabscheider und Pumpstation
  • Hohes Nutzvolumen der Pumpstation für geringen Pumpenverschleiß
  • Vier Kompfortstufen/Ausbaustufen möglich

Produktinformationen

  • Fettabscheideranlage gemäß DIN EN 1825 und DIN 4040‑100
  • Integrierter Doppelpumpstation gemäß DIN EN 12050

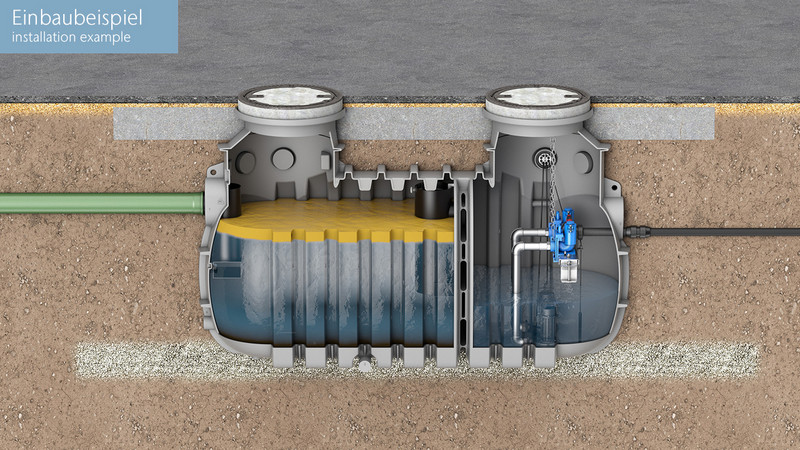

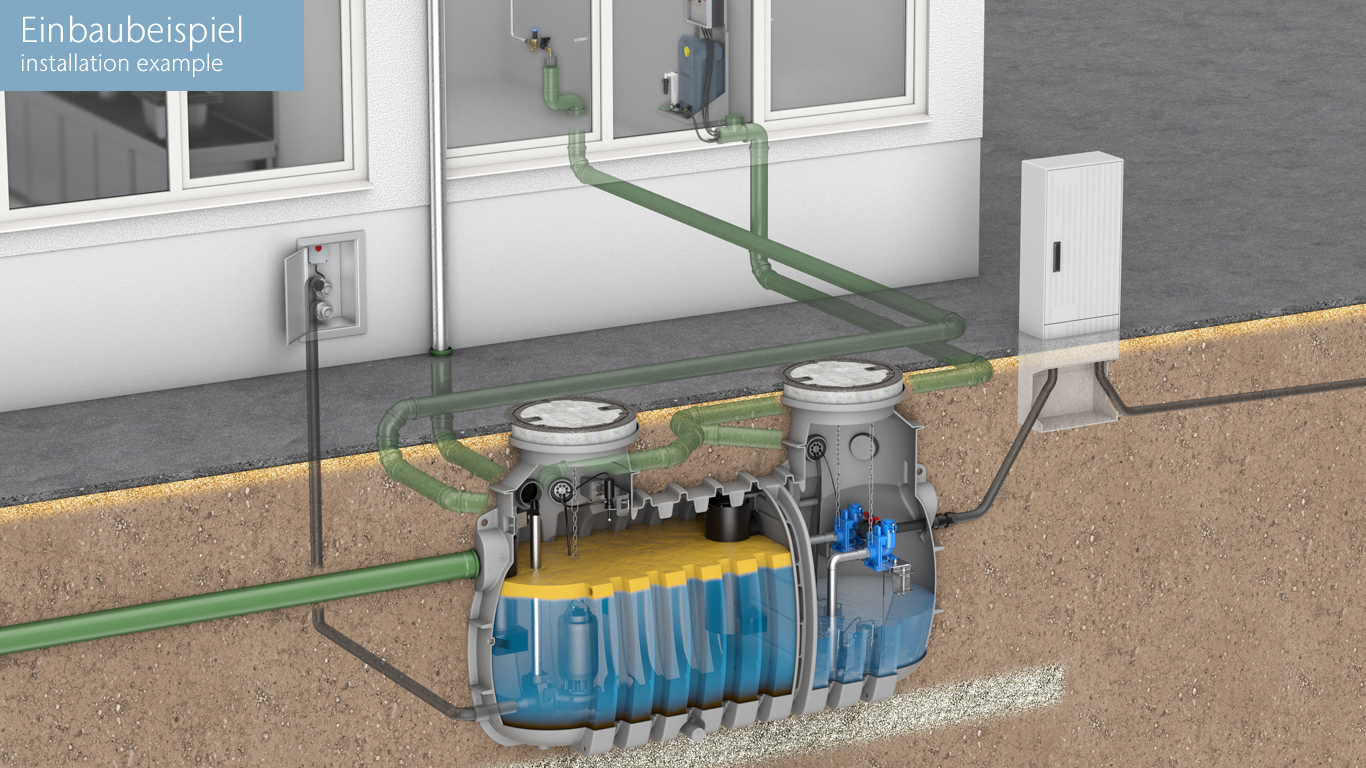

  • Zum Erdeinbau

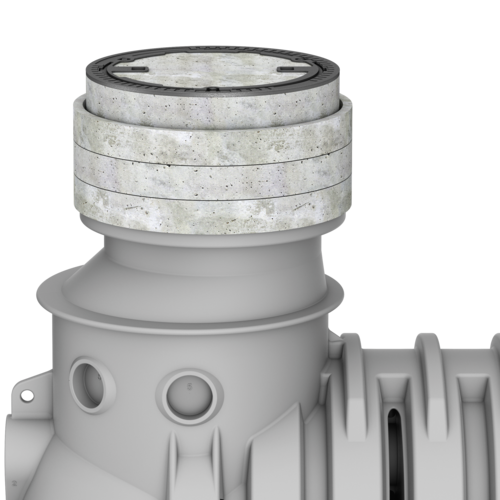

  • Zwei Öffnungen zur Aufnahme von Auflageringen mit einer Gesamthöhe von max. 300 mm und Abdeckungen für die Belastungsklassen A, B oder D gemäß DIN EN 124
  • Minimale Zulauftiefe: 900 mm (Verwendung von Abdeckungen ohne Auflageringe)
  • Maximale Zulauftiefe: 1.200 mm (Verwendung von Abdeckungen mit Auflageringen mit einer Gesamthöhe von 300 mm)
  • Integrierte Pumpstation zugänglich über eine der Schachtabdeckungen
    • Druckanschluss: 2" - ∅ 63 mm (PE-Rohr)
    • Rückflussverhinderer
    • Betriebsspannung: 400 V, 50 Hz, Drehzahl: 2900 U/min
    • Schutzart IP 68; Betriebsart: S1
  • Ausführung LipuLift-P-D
    • Mit einer werkseitig vorbereiteten Saugleitung aus PE-HD DN 65 (∅ 75 mm), mit Storz-B-Kupplung und Blinddeckel
    • Entsorgung bei geschlossener Abdeckung
    • Reinigung über die Deckel

Infobox

Auftriebsschutz bei A15 und B125

Auftriebssicher bis Höhe 1.650 mm (gemessen von Behälterboden) mit bauseitiger Betonplatte

Auftriebsschutz bei D400

Auftriebssicher bis Höhe 1.650 mm (gemessen von Behälterboden) mit bauseitiger Lastverteilerplatte

Bitte beachten:

Für die Funktionalität der Pumpstation ist zwischen Staudruckglocke (0155.41.90) oder Druckaufnehmer (0178.63.87 bzw. 0178.63.88) zu wählen.

NenngrößeNennweiteInhaltKenndaten PumpeneinheitArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
SchlammfangFettspeicherGesamtTypNutzvolumenFörderhöhe
[l][l][l][l][m]
NS 4110 mm5903701260Sat‑100/D66011,83204.20.119.339,75 €11
NS 7160 mm7805501760Sat‑100/D66011,83207.20.1110.158,75 €11
Sat‑150/D66015,53207.20.1210.743,60 €11
NS 10160 mm10107102260Sat‑150/D66015,53210.20.1211.328,45 €11
Sat‑200/D66017,53210.20.1311.913,30 €11
NenngrößeNennweiteInhaltKenndaten PumpeneinheitArtikel-Nr.
SchlammfangFettspeicherGesamtTypNutzvolumen
NS 4110 mm590 l370 l1260 lSat‑100/D660 l3204.20.11
NS 7160 mm780 l550 l1760 lSat‑100/D660 l3207.20.11
NS 7160 mm780 l550 l1760 lSat‑150/D660 l3207.20.12
NS 10160 mm1010 l710 l2260 lSat‑150/D660 l3210.20.12
NS 10160 mm1010 l710 l2260 lSat‑200/D660 l3210.20.13

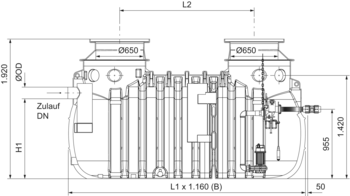

NenngrößeAbmessungen
L1L2H1B
[mm][mm][mm][mm]
NS 42770150011251160
NS 73260199011001160
NS 103750248011001160

Staudruckglocke

Passend für
  • LipuLift-P
  • LipuLift-PF
Beschreibung
  • Staudruckglocke zur Ansteuerung der Pumpstation über einen pneumatischen Messschlauch mit Lufteinperlung
  • Länge 20 m
  • Achtung! Das Verlegen muss knickfrei und aufsteigend zum Schaltgerät erfolgen
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 402,15 €
  • Rabattgruppe: 11

Druckaufnehmer

Passend für
  • Schaltgerät ACO Multi-Control
    • Mono und Duo
  • LipuLift-P/LipuLift-PF
  • Powerlift-P/F-H
  • Muli-Flex
Beschreibung
  • Aufnahme 4 – 20 mA
  • Zur sicheren Schaltung Leitungslängen > 12 m
  • 0 – 200 mbar
  • Bei Einsatz in fäkalienhaltigen Abwässern ist zusätzlich die Ex-Barriere zu verwenden.
  • Mit Kabel zur Installation: 20 m
  • Gewicht: 2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 839,52 €
  • Rabattgruppe: 12

Druckaufnehmer

Passend für
  • Schaltgerät ACO Multi-Control
    • Mono und Duo
  • LipuLift-P/LipuLift-PF
  • Powerlift-P/F-H
  • Muli-Flex
Beschreibung
  • Aufnahme 4 – 20 mA
  • Zur sicheren Schaltung Leitungslängen > 12 m
  • 0 – 200 mbar
  • Bei Einsatz in fäkalienhaltigen Abwässern ist zusätzlich die Ex-Barriere zu verwenden.
  • Kabel zur Installation: 40 m
  • Gewicht: 3,4 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1.449,02 €
  • Rabattgruppe: 12

Signalanlage

Passend für
  • Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
  • Alle Muli Abwasserhebeanlagen
  • Vorbehälteranlage-duo
  • Muli-Max
  • Powerlift–P/Powerlift-P/F-H
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-K (Unterflur)
    • Duo
  • LipuLift-P
Beschreibung
  • Selbstaufladend
  • Mit potentialfreiem Kontakt
  • Optisch und akustisch
  • Ohne Kontaktgeber
  • Zur Montage außerhalb des Ex-Bereiches
  • Abmessungen: 175 x 125 x 75 mm B x H x T
  • Schutzart: IP65
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Steckerfertig mit Kabel: 2 m
  • Gewicht: 1,4 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 401,74 €
  • Rabattgruppe: 12

Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Muli-Hebeanlagen
  • Pumpstationen
  • Einbausets
Beschreibung
  • Parametrisierbar per App (Android & iOs)
  • Netzunabhängiger Alarm per 12 V Bleigel-Akku
  • Optische und Akustische Alarmmeldung
    • Frei konfigurierbare Eingänge
    • 6 digitale mit LED- Zustandsanzeige
  • 1 analoger
  • 1 Alarmausgang 12 V
  • Weiterleitung der Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
  • Schutzarzt: IP54
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Gewicht: 2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1.333,48 €
  • Rabattgruppe: 12

Verlängerungskabel für Antenne GSM Modul

Passend für
  • GSM - Modul
Beschreibung
  • Länge inkl. Anschlüsse: ca. 15 m
  • Kabel-Typ: RG58
  • Anschlüsse:1 x SMA Stecker (SMA/M) und 1 x SMA Buchse (SMA/F)
  • Es darf pro GSM- Modul nur max. ein Verlängerungskabel verwendet werden
  • Nutzbar im Temperaturbereich: ‑20 °C bis 85 °C

Fettschichtdicken-Messgerät

Passend für
  • Fettabscheider LipuMax-P und LpuLift-P zum Erdeinbau
Beschreibung
  • Zur elektronischen Messung der Fettschicht
  • Geeignet für flüssige und/oder aushärtende Fette
  • Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 10 m
  • Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (100 %) und der Vorwarnung des Vollzustandes (80 %)
  • Mit optischer Anzeige des Füllstandes für Vorwarnung und Vollmeldung
  • Mit beheiztem Sondenstab
  • Betriebsspannung: 230 V
    • Bei 50 Hz
    • Leistung 12 W
  • Kabellänge: 10 m
  • Gewicht: 6,4 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1.776,60 €
  • Rabattgruppe: 11

Fettschichtdicken-Messgerät

Passend für
  • Fettabscheider LipuMax-P und LpuLift-P zum Erdeinbau
Beschreibung
  • Zur elektronischen Messung der Fettschicht
  • Geeignet für flüssige und/oder aushärtende Fette
  • Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 10 m
  • Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (100 %) und der Vorwarnung des Vollzustandes (80 %)
  • Mit optischer Anzeige des Füllstandes für Vorwarnung und Vollmeldung
  • Mit beheiztem Sondenstab
  • Betriebsspannung: 230 V
    • Bei 50 Hz
    • Leistung 12 W
  • Kabellänge: 20 m
  • Gewicht: 7,8 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1.864,80 €
  • Rabattgruppe: 11

Fettschichtdicken-Messgerät

Passend für
  • Fettabscheider LipuMax-P und LpuLift-P zum Erdeinbau
Beschreibung
  • Zur elektronischen Messung der Fettschicht
  • Geeignet für flüssige und/oder aushärtende Fette
  • Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 10 m
  • Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (100 %) und der Vorwarnung des Vollzustandes (80 %)
  • Mit optischer Anzeige des Füllstandes für Vorwarnung und Vollmeldung
  • Mit beheiztem Sondenstab
  • Betriebsspannung: 230 V
    • Bei 50 Hz
    • Leistung 12 W
  • Kabellänge: 30 m
  • Gewicht: 9,6 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1.955,10 €
  • Rabattgruppe: 11

Signalhupe

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • Betriebsspannung: 230 V AC
  • Stromaufnahme: 30 mA
  • Abmessung: ∅62x85 mm (L/B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,3 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 306,34 €
  • Rabattgruppe: 12

Signalhupe

Passend für
  • Signalanlage
  • Signalanlage mit GSM- Modul
Beschreibung
  • Betriebsspannung: 12 V DC
  • Stromaufnahme: 30 mA
  • 62 x 62 x 85 mm (L x B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 209,88 €
  • Rabattgruppe: 12

Blitzleuchte

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • 230 V
  • Stromaufnahme: 70 mA
  • Gewicht: 0,5 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 381,60 €
  • Rabattgruppe: 12

Blitzleuchte

Passend für
  • Signalanlage
  • Signalanlage mit GSM-Modul
Beschreibung
  • 12 V DC
  • Stromaufnahme: 500 mA
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 436,72 €
  • Rabattgruppe: 12

Freiluftschrank für bauseitige Druckrohrleitung

Passend für
  • GFK-Freiluftschrank für bauseitige Druckrohrleitung
    • DN 80
    • DN 100
    • DN 125
    • DN 150
,
  • LipuLift-P Serie
  • Powerlift-P/F-H
Beschreibung
  • Mit Leerplatz für Einbau einer bauseitigen Rückstauschleife gemäß DIN 12056‑4 und 1986‑100
  • Mit Montageplatte inkl. Sockel
  • Mit Heizung und Themostat
  • Mit CEE32 und Schuko-Arbeitssteckdose
  • Integrierte Vorsicherung: 3polig B32 A
  • Integrierter Fi 40 40/0,03 A 4-polig
  • Abmessungen: 2000 x 806 x 335 mm (H x B x T)
  • Gewicht: 100 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 3.205,44 €
  • Rabattgruppe: 12

Freiluftschrank

Passend für
  • Muli-Max
  • Powerlift–P/Powerlift-P/F-H
  • LipuLift-P-B/P-D
Beschreibung
  • Als Leergehäuse
  • Abmessung: 410 x 207 x 1460 mm (L x B x H)
  • Für Einbau einer bauseitigen Rückstauschleife in DN 50
  • Schrankheizung inkl. Thermostat, 230 V, 50 Hz
  • Integrierte Vorsicherung: 1polig B16 A
  • Mit Sicherheitsschloss
  • Gewicht: 13,8 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1.975,84 €
  • Rabattgruppe: 12

Freiluftschrank

Passend für
  • Schaltgerät ACO Multi-Control
  • LipuLift-P-B/P-D
  • Powerlift-P/F-H
Beschreibung
  • Mit 10 mm² PE-Klemmen für Potentialausgleich
  • Blinkleuchte (schlagfest)
  • Verschluss mit Sicherheitsschließzylinder
  • Abmessung: 410 x 1460 x 207 mm (H x B x T)
  • Mit Arbeitssteckdose
  • Integrierte Vorsicherung: 3polig C20 A
  • Gewicht: 21,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1.268,82 €
  • Rabattgruppe: 12

Freiluftschrank für bauseitige Druckleitung und Steuerung

Passend für
  • Muli-Max
  • Powerlift–P/Powerlift-P/F-H
  • LipuLift-P-DA/P-DAP
Beschreibung
  • Abmessung: 2000 x 806 x 335 mm (H x B x T)
  • Mit Leerplatz für Einbau einer bauseitigen Rückstauschleife gemäß DIN 12056‑4 und 1986‑100
  • DN 50 – DN 150
  • Mit Montageplatte inkl. Sockel
  • Mit Leuchte
  • Mit CEE32 und Schuko-Arbeitssteckdose
  • Integrierte Vorsicherung: 3polig B32 A
  • Integrierter Fi 40 40/0,03 A 4-polig
  • Mit Heizung und Thermostat
  • Mit Sicherheitsschloss
  • Gewicht: 76 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 4.603,58 €
  • Rabattgruppe: 12

Freiluftschrank für bauseitige Druckleitung und Steuerung

Passend für
  • Muli-Max
  • Powerlift–P/Powerlift-P/F-H
  • LipuLift-P-B/P-D
Beschreibung
  • Abmessung: 2000 x 806 x 335 mm (H x B x T)
  • Mit Leerplatz für Einbau einer bauseitigen Rückstauschleife gemäß DIN 12056‑4 und 1986‑100
  • DN 50 – DN 150
  • Mit Montageplatte inkl. Sockel
  • Mit Leuchte
  • Mit CEE16 und Schuko-Arbeitssteckdose
  • Integrierte Vorsicherung: 3polig C20 A
  • Integrierter Fi 40 40/0,03 A 4-polig
  • Mit Heizung und Thermostat
  • Mit Sicherheitsschloss
  • Gewicht: 76 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 4.603,00 €
  • Rabattgruppe: 12

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.22
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Abmessungen (Breite x Höhe x Tiefe): 421 x 381 x 25 mm
  • Gewicht: 1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 190,05 €
  • Rabattgruppe: 11

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.24
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Unterputz",
  • Frontseite glasgeperlt
  • Abmessung B x H x T:
    • 405 x 830 x 30 mm
  • Gewicht: 2,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 216,30 €
  • Rabattgruppe: 11

Anschlusskasten

Passend für
  • Fettabscheider
  • Stärkeabscheider
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss und Fernbedienung
  • Aus Edelstahl, Werkstoff 1.4301
  • Anbringung: "Aufputz"
  • Abmessung (Breite x Höhe x Tiefe): 500 x 500 x 160 mm
  • Gewicht: 11,6 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1.039,50 €
  • Rabattgruppe: 11

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.20
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Abmessung (Breite x Höhe x Tiefe): 565 x 565 x 15 mm
  • Gewicht: 1,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 190,05 €
  • Rabattgruppe: 11

Anschlusskasten

Passend für
  • Fettabscheider
    • LipuMax-P-D/DM/DA
    • LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
    • LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
  • Stärkeabscheider FapuMax-P-DA
  • Leichtflüssigkeitsabscheider Coalisator-P
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss DN 80
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Aufputz"
  • Türanschlag
    • Wahlweise rechts oder links
    • Tür abschließbar
  • Abmessungen (Breite x Höhe x Tiefe): 370 x 330 x 250 mm
  • Gewicht: 10,4 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 934,50 €
  • Rabattgruppe: 11

Anschlusskasten

Passend für
  • Fettabscheider
  • Stärkeabscheider
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss, Pendelgasleitung (bei Bedarf) und Fernbedienung
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Aufputz"
  • Frontseite glasgeperlt
  • Tür abschließbar, Anschlag links
  • Abmessungen B x H x T: 300 x 725 x 160 mm
  • Gewicht: 10 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1.128,75 €
  • Rabattgruppe: 11

Kabeldurchführung DN 100

Passend für
  • LipuMax-P-B/D und LipuLift-P/PF-B/D (In Verbindung mit einer ACO Fettschichtmessung)
  • LipuMax-P/PH-B/D
  • Muli-Flex (Unterflurinstallation)
Beschreibung
  • Mit acht Wechseleinsätze (1x 5 mm, 2x 7 mm, 2x 10,5 mm, 1x 14 mm, 2x 16 mm)
  • Dient zur einfachen und schnellen Abdichtung
  • Abdichtend gegen drückendes Wasser (ca. 0,5 bar)
  • Gewicht: 1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 311,85 €
  • Rabattgruppe: 11

Klemmverschraubung 63 x 75 mm

Passend für
  • Muli-Max
  • Powerlift Einbauset DN 50
  • Powerlift–P
  • LipuLift-P
Beschreibung
  • Werkstoff: PP
  • Druckstufe: PN16
  • Für Erweiterung des Druckleitungsdurchmessers von ∅63 mm auf ∅75 mm
  • Gewicht: 0,8 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 94,23 €
  • Rabattgruppe: 12

Klemmverschraubung 63 x 90 mm

Passend für
  • Muli-Max
  • Powerlift Einbauset DN 50
  • Powerlift–P
  • LipuLift-P
Beschreibung
  • Werkstoff: PP
  • Druckstufe: PN16
  • Für Erweiterung des Druckleitungsdurchmessers von ∅63 mm auf ∅90 mm
  • Gewicht: 0,7 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 131,44 €
  • Rabattgruppe: 12

Storzkupplung für Pendelgasleitungen

Passend für
  • Zur Montage in Anschlusskasten ArtNr. 7601.80.22
Beschreibung
  • Storzkupplung 75B
  • Für Anbindung Pendelgasleitung des Entsorgungsfahrzeugs
  • Für Rohranschluss Rp 2½" (Innengewinde)
  • Gewicht: 1,8 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 63,74 €
  • Rabattgruppe: 11

Verlängerung

Passend für
  • Entsorgungsschächte
    • Typ 450
Beschreibung
  • Aus Kunststoff, Werkstoff Polyethylen
  • Zur Montage auf vorstehenden Schacht für vertieften Einbau
  • Aufbauhöhe: 100 – 650 mm
    • (kürzbar alle 45 mm durch Abschneiden an den Schnittmarken)
  • Maximal zwei Verlängerungen pro Schachtsystem möglich
  • Gewicht: 10,9 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 351,75 €
  • Rabattgruppe: 11

Straßenkappe

Passend für
  • Fettabscheider zum Erdeinbau
    • LipuMax-P-D
    • LipuMax-P-DM
    • LipuMax-P-DA
  • Stärkeabscheider FapuMax-P-DA zum Erdeinbau
  • Leichtflüssigkeitsabscheider Coalisator-P
Beschreibung
  • Schachtabdeckung gemäß DIN EN 124/DIN 1229
  • Belastungsklasse: A 15
  • Rahmen und Deckel aus Gusseisen
  • Bauform: rund, Durchmesser: 300 mm
  • Lichte Weite: 250 mm
  • Gewicht: 9,8 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 332,77 €
  • Rabattgruppe: 1

Auflagering

Passend für
  • Fettabscheider LipuMax-P zum Erdeinbau
    • Belastungsklasse: B125/D400
  • Lipulift-P Serie
  • Stärkeabscheider FapuMax-P zum Erdeinbau
    • Belastungsklasse: B125/D400
Beschreibung
  • Aus Beton
  • Durchmesser: 625 mm
  • Stärke: 60 mm
  • Ohne Dichtung
  • Verschiebesicher
  • Höhe:
    • 60 mm ohne Mörtelfuge
    • 70 mm mit Mörtelfuge
  • Gewicht: 50 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 41,48 €
  • Rabattgruppe: 11

Auflagering

Passend für
  • Fettabscheider LipuMax-P zum Erdeinbau
    • Belastungsklasse: B125/D400
  • Lipulift-P Serie
  • Stärkeabscheider FapuMax-P zum Erdeinbau
    • Belastungsklasse: B125/D400
Beschreibung
  • Aus Beton
  • Durchmesser: 625 mm
  • Stärke: 80 mm
  • Ohne Dichtung
  • Verschiebesicher
  • Höhe:
    • 80 mm ohne Mörtelfuge
    • 90 mm mit Mörtelfuge
  • Gewicht: 60 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 41,48 €
  • Rabattgruppe: 11

Auflagering

Passend für
  • Fettabscheider LipuMax-P zum Erdeinbau
    • Belastungsklasse: B125/D400
  • Lipulift-P Serie
  • Stärkeabscheider FapuMax-P zum Erdeinbau
    • Belastungsklasse: B125/D400
Beschreibung
  • Aus Beton
  • Durchmesser: 625 mm
  • Stärke: 100 mm
  • Ohne Dichtung
  • Verschiebesicher
  • Höhe:
    • 100 mm ohne Mörtelfuge
    • 110 mm mit Mörtelfuge
  • Gewicht: 70 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 47,88 €
  • Rabattgruppe: 11

Aushebeschlüssel für Abdeckungen

Passend für
  • Abdeckungen
    • Klasse A, B und D
Beschreibung
  • Aushebeschlüssel zum leichteren Entfernen der Abdeckungen/Schachtabdeckungen
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 23,63 €
  • Rabattgruppe: 11

Stepox EP-Spachtel

Passend für
  • Alle Stahlbetonteile
    • Reichweite von 1 Gebinde: 1 x Ausgleichsring 800er L.W. (ca. 10 mm Auflagefläche, vollflächig incl. Fuge vollflächig innen und außen verfugen)
    • 1,5 x Ausgleichsring 600er L.W. (ca. 10 mm Auflagefläche, vollflächig incl. Fuge vollflächig innen und außen verfugen)
Beschreibung
  • Inklusive Härter
  • In 5,9 kg Gebinde
  • Zum Verkleben und dauerhaften Abdichten von allen Betonteilen
  • Gewicht: 5,9 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 97,00 €
  • Rabattgruppe: 11

Führungsriemen

Passend für
  • Aufsatzstück
    • 0178.08.35
  • LipuLift-P/PF, alle Ausbaustufen
Beschreibung
  • Benötigte Anzahl
    • 1 Stk. bei Muli-Max Mono
    • 2 Stk. bei Muli-Max Duo
    • 2 Stk. bei LipuLift-P
  • Gewicht: 1,6 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 170,66 €
  • Rabattgruppe: 12

Betriebstagebuch

Passend für
  • Fettabscheider
    • Zum Erdeinbau
    • Zur Freiaufstellung
Beschreibung
  • Inhalt: Checklisten und Formblättern zur Dokumentation der Eigenkontrolle, Wartung und Entsorgung der Anlage gemäß DIN 4040‑100
  • Format: A4 mit 2-facher Ringösenheftung
  • Umfang: 60 Seiten
  • Ausgelegt für 5 Jahre
  • Gewicht: 0,3 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 14,91 €
  • Rabattgruppe: 11

Der perfekte Anschluss von Fettabscheider und Hebeanalage – ACO Pipe Rohrsystem aus Edelstahl

  • Hohe Korrosionsbeständigkeit
  • Robust und langlebig
  • Leicht im Vergleich zu Stahl oder Gusseisen
  • Harte und zugleich glatte Oberfläche für einen effizienten Abwasserdurchlauf
  • Niedriger Wärmeausdehnungskoeffizient
  • Dichtungen weisen gegenüber den meisten Medien gute bis sehr gute Beständigkeit auf
  • Verlegung direkt im Erdreich möglich
  • Sehr gute hygienische Eigenschaften
Zu den ACO Pipe Rohren aus Edelstahl

Die Lipulift-P/-PF Serie für die Nenngrößen 4, 7 und 10 im bewährten Ausbaustufensystem

Ausbaustufe B

Nach dem bauseitigen Anschluss der Zulauf- und Lüftungsleitung, der Montage der Pumpen und dazugehöriger Steuerung sowie der fachgerechten Verlegung der Druckleitung ist alles einsatzbereit. Die Entleerung, Reinigung und Wiederbefüllung des Abscheiders erfolgt über die Deckel.

Ausbaustufe D

Die zusätzlich angebrachte Direktabsaugung kann entweder zu einem Sauganschluss an der Hauswand oder in einen Entsorgungsschacht geführt werden. Die Entsorgung kann ohne das Öffnen der Deckel geruchsfrei erfolgen. Zum Reinigen und Wiederbefüllen sind die Deckel zu öffnen.

Ausbaustufe DA

Ein Sprühkopf im Abscheider, verbunden mit einer Hochdruckpumpe mit Trinkwasseranschluss, übernimmt nach dem geruchlosem Absaugen des Abscheiderinhalts automatisch die komplette Innenreinigung. Anschließend erfolgt eine programmgesteuerte Befüllung mit Trinkwasser. Das Öffnen der Deckel entfällt.

Ausbaustufe DAP

Die Direktabsaugung ist mit einer innenliegend montierten Entsorgungspumpe verbunden, um größere Höhenunterschiede zwischen Abscheider und Entsorgungsfahrzeug überwinden zu können. Der konventionelle Entsorgungsschacht entfällt hier. Des weiteren verfügt diese Lösung über alle Produktmerkmale der Ausbaustufe DA.

LipuLift-P

Aufsatzstück für die Aufnahme von Auflageringen und Abdeckungen integriert

Bei Verwendung der LipuLift Serie „P“ können bauseits Zulauftiefen von 900 mm bis 1.200 mm ab Geländeroberkante realisiert werden. Dazu sind passende Auflageringe aus Beton mit einer Aufbauhöhe von bis zu 300 mm mit entsprechenden Abdeckungen der Belastungsklassen A15, B125 oder D400 kombinierbar.

LipuLift-PF

flexible Aufnahme von höhenverstellbaren Aufsatzstücken

Alle Behälter der Serie „PF“ sind bauseits mit passenden Aufsatzstücken aus Kunststoff von ACO Haustechnik kombinierbar. Dadurch ergibt sich höchste Flexibilität bei der Zulauftiefe, da dadurch Zulauftiefen von 1.200 bis 1.900 mm erreicht werden können. Auch hier können Abdeckungen der Belastungsklassen A15, B125 oder D400 kombiniert werden.

Mit dem LipuLift-P gibt es endlich eine Lösung zum Erdeinbau, die auch die Vorteile des freiaufgestellten ACO LipuSmart-P bietet - aber eben zum Einbau in das Erdreich. Ein ausgeklügeltes, neues Rotationsverfahren ermöglicht es einen Behälter mit integrierter Trennwand zu fertigen, in dem sowohl der Fettabscheider als auch eine Pumpstation Platz finden und das bei gleichzeitiger Belüftung des Gesamtbehälters.

Der neue LipuLift-P reduziert erheblich den Planungs-, Material- und Zeitaufwand bei der Installation im Vergleich zu herkömmlichen erdeingebauten Abscheideralternativen.
Die Gesamtanlagensteuerung kann in einem Wartungsraum im Gebäude oder einem
separaten Steuerungsschrank im Außen-
bereich platziert werden.

Die neue ACO-LipuLift-P Serie verschmilzt vier Funktionen in einem innovativen Kompaktprodukt zum Erdeinbau: die Installation von Fettabscheider, Probenahmeeinrichtung und Pumpstation erfolgt nun in einem Arbeitsschritt und liefert wesentliche Vorteile für die Planung und Installation der Gesamtanlage. Die Gesamtanlagensteuerung vereinigt die individuellen Steuereinheiten von Fettabscheider und Pumpstation.

Obwohl es sich um eine kombinierte Bauweise handelt, erfüllt der Fettabscheider alle Prüfvorgaben aus DIN EN 1825 und DIN 4040-100 sowie die Pumpstation die nötigen Kriterien aus DIN EN 12050-2. Für beide Anlagenteile wurden Prüfberichte zum Nachweis festgelegter Produktmerkmale gemäß den oben genannten Normen beauftragt. Für den Fettabscheider kann bereits über den Online-Service unter dop.aco.com die zugehörige Leistungserklärung abgerufen werden.

ACO Haustechnik Profi Chat
