Auftriebsschutz bei A15 und B125
Auftriebssicher bis Höhe 1.650 mm (gemessen von Behälterboden) mit bauseitiger Betonplatte
Auftriebsschutz bei D400
Auftriebssicher bis Höhe 1.650 mm (gemessen von Behälterboden) mit bauseitiger Lastverteilerplatte
Bitte beachten:
Für die Funktionalität der Pumpstation ist zwischen Staudruckglocke (0155.41.90) oder Druckaufnehmer (0178.63.87 bzw. 0178.63.88) zu wählen.

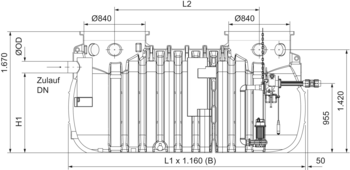

| Nenngröße | Abmessungen | |||
|---|---|---|---|---|
| L1 | L2 | H1 | B | |
| [mm] | [mm] | [mm] | [mm] | |
| NS 4 | 2770 | 1500 | 1125 | 1160 |
| NS 7 | 3260 | 1990 | 1100 | 1160 |
| NS 10 | 3750 | 2480 | 1100 | 1160 |
Staudruckglocke
Druckaufnehmer
Druckaufnehmer
Signalanlage
Signalanlage mit GSM-Modul
Verlängerungskabel für Antenne GSM Modul
Fettschichtdicken-Messgerät
Fettschichtdicken-Messgerät
Fettschichtdicken-Messgerät
Signalhupe
Signalhupe
Blitzleuchte
Blitzleuchte
Freiluftschrank für bauseitige Druckrohrleitung
Freiluftschrank
Freiluftschrank
Freiluftschrank für bauseitige Druckleitung und Steuerung
Freiluftschrank für bauseitige Druckleitung und Steuerung
Kabeldurchführung DN 100
Klemmverschraubung 63 x 75 mm
Klemmverschraubung 63 x 90 mm
Führungsriemen
Betriebstagebuch
Ein Sprühkopf im Abscheider, verbunden mit einer Hochdruckpumpe mit Trinkwasseranschluss, übernimmt nach dem geruchlosem Absaugen des Abscheiderinhalts automatisch die komplette Innenreinigung. Anschließend erfolgt eine programmgesteuerte Befüllung mit Trinkwasser. Das Öffnen der Deckel entfällt.
Die Direktabsaugung ist mit einer innenliegend montierten Entsorgungspumpe verbunden, um größere Höhenunterschiede zwischen Abscheider und Entsorgungsfahrzeug überwinden zu können. Der konventionelle Entsorgungsschacht entfällt hier. Des weiteren verfügt diese Lösung über alle Produktmerkmale der Ausbaustufe DA.
Aufsatzstück für die Aufnahme von Auflageringen und Abdeckungen integriert

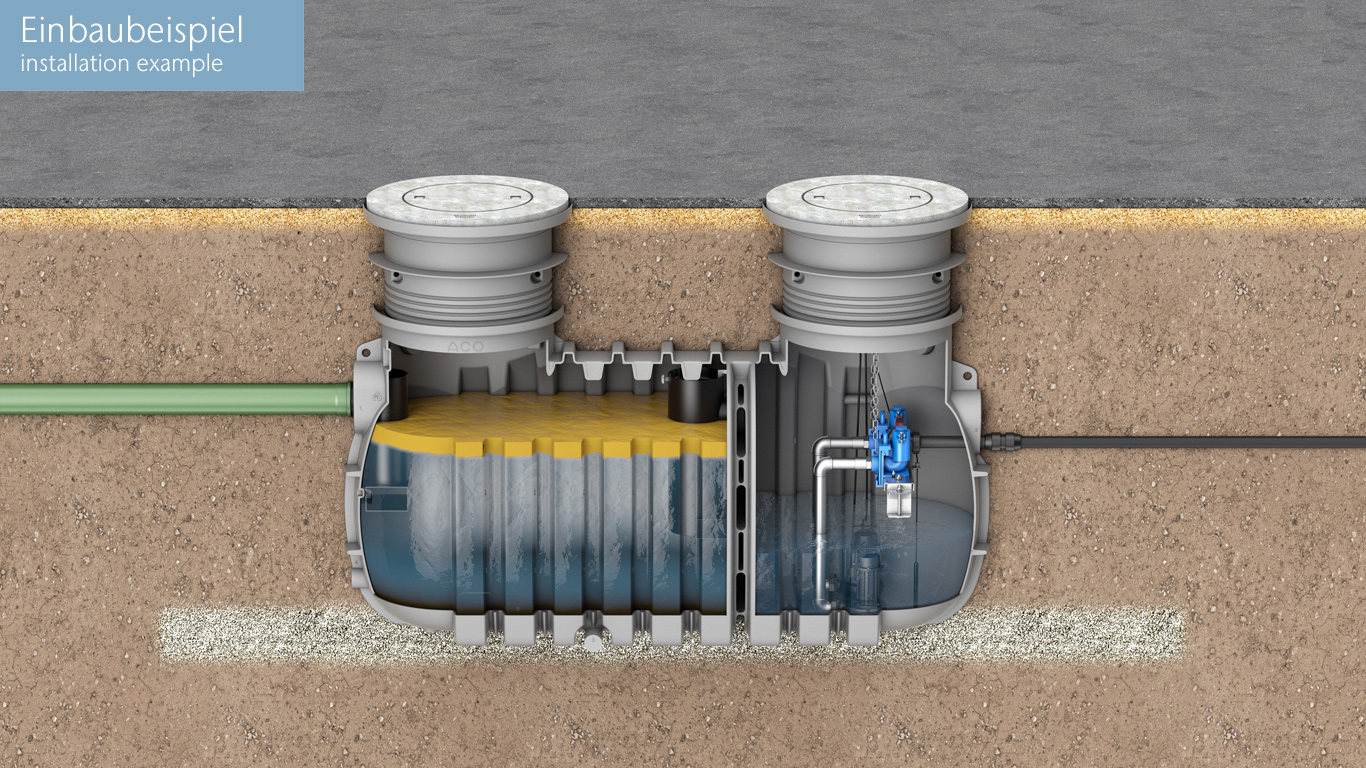

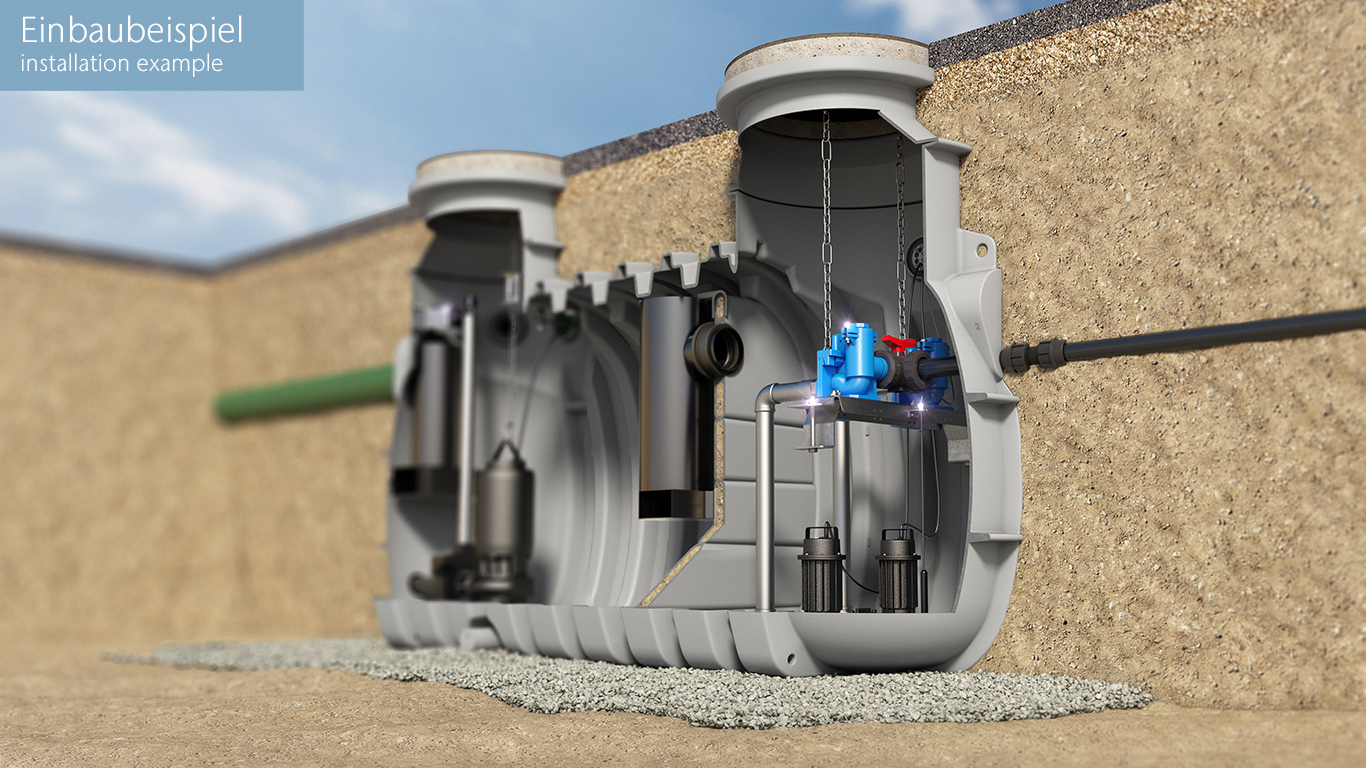

Bei Verwendung der LipuLift Serie „P“ können bauseits Zulauftiefen von 900 mm bis 1.200 mm ab Geländeroberkante realisiert werden. Dazu sind passende Auflageringe aus Beton mit einer Aufbauhöhe von bis zu 300 mm mit entsprechenden Abdeckungen der Belastungsklassen A15, B125 oder D400 kombinierbar.

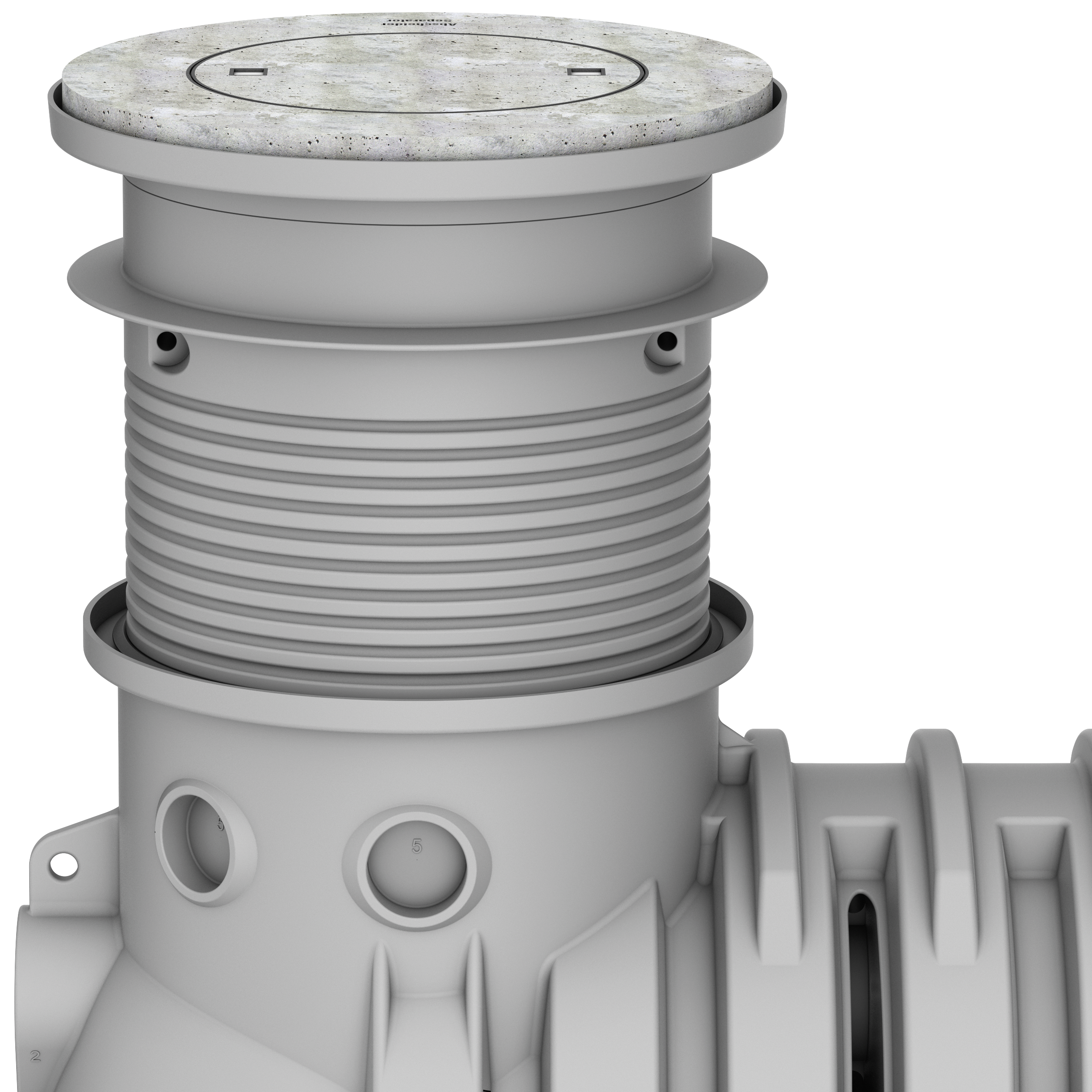

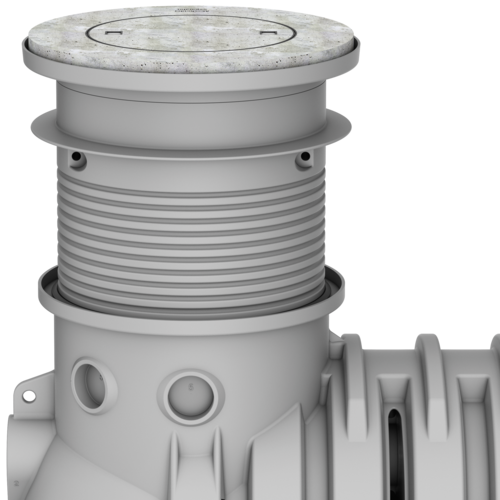

flexible Aufnahme von höhenverstellbaren Aufsatzstücken
Alle Behälter der Serie „PF“ sind bauseits mit passenden Aufsatzstücken aus Kunststoff von ACO Haustechnik kombinierbar. Dadurch ergibt sich höchste Flexibilität bei der Zulauftiefe, da dadurch Zulauftiefen von 1.200 bis 1.900 mm erreicht werden können. Auch hier können Abdeckungen der Belastungsklassen A15, B125 oder D400 kombiniert werden.

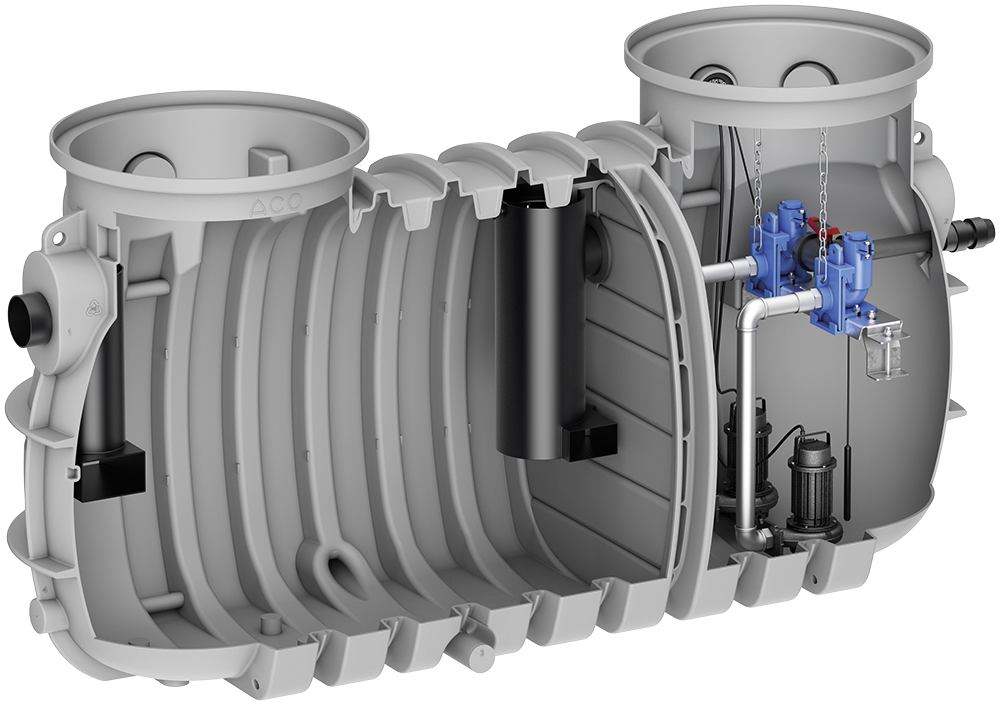

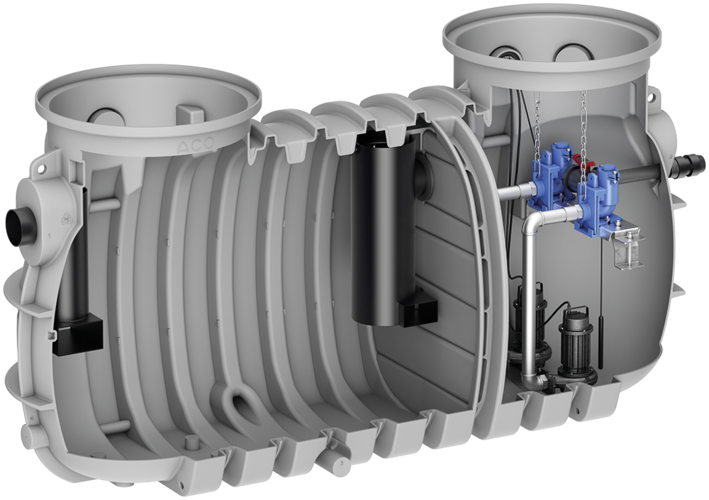

Mit dem LipuLift-P gibt es endlich eine Lösung zum Erdeinbau, die auch die Vorteile des freiaufgestellten ACO LipuSmart-P bietet - aber eben zum Einbau in das Erdreich. Ein ausgeklügeltes, neues Rotationsverfahren ermöglicht es einen Behälter mit integrierter Trennwand zu fertigen, in dem sowohl der Fettabscheider als auch eine Pumpstation Platz finden und das bei gleichzeitiger Belüftung des Gesamtbehälters.
Der neue LipuLift-P reduziert erheblich den Planungs-, Material- und Zeitaufwand bei der Installation im Vergleich zu herkömmlichen erdeingebauten Abscheideralternativen.
Die Gesamtanlagensteuerung kann in einem Wartungsraum im Gebäude oder einem
separaten Steuerungsschrank im Außen-
bereich platziert werden.
Die neue ACO-LipuLift-P Serie verschmilzt vier Funktionen in einem innovativen Kompaktprodukt zum Erdeinbau: die Installation von Fettabscheider, Probenahmeeinrichtung und Pumpstation erfolgt nun in einem Arbeitsschritt und liefert wesentliche Vorteile für die Planung und Installation der Gesamtanlage. Die Gesamtanlagensteuerung vereinigt die individuellen Steuereinheiten von Fettabscheider und Pumpstation.
Obwohl es sich um eine kombinierte Bauweise handelt, erfüllt der Fettabscheider alle Prüfvorgaben aus DIN EN 1825 und DIN 4040-100 sowie die Pumpstation die nötigen Kriterien aus DIN EN 12050-2. Für beide Anlagenteile wurden Prüfberichte zum Nachweis festgelegter Produktmerkmale gemäß den oben genannten Normen beauftragt. Für den Fettabscheider kann bereits über den Online-Service unter dop.aco.com die zugehörige Leistungserklärung abgerufen werden.
