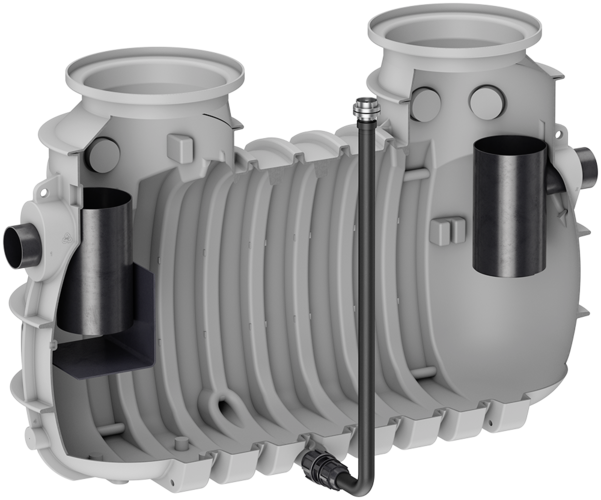

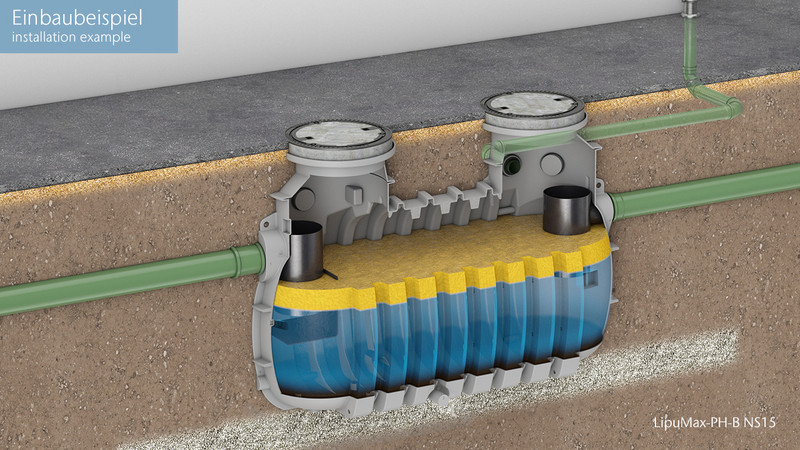

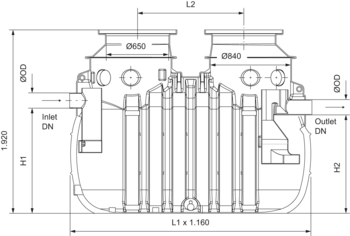

| Nenngröße | Schlammfang | Abmessungen | |||
|---|---|---|---|---|---|
| H1 | H2 | L1 | L2 | ||
| [l] | [mm] | [mm] | [mm] | [mm] | |
| NS 10 | 1000 | 1100 | 1030 | 2520 | 1115 |
| NS 15 | 1500 | 1080 | 1010 | 3010 | 1605 |
| NS 20 | 2000 | 1080 | 1010 | 3750 | 2340 |
