ACO Haustechnik

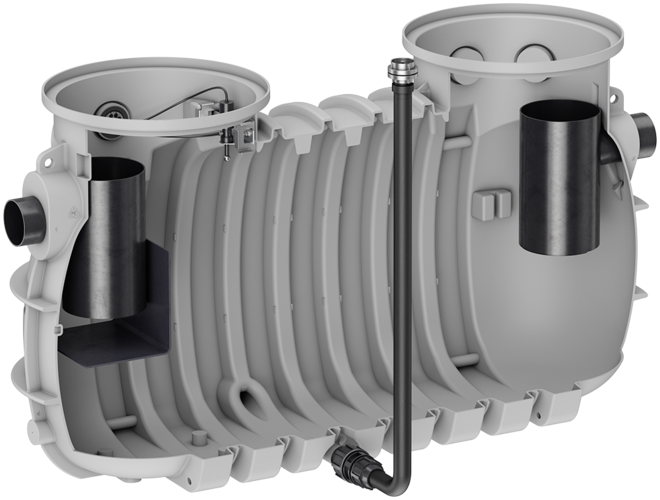

LipuMax PF-H-DA Ausbaustufe 3 Flex

Produktvorteile

  • Fettabscheider mit integriertem Schlammfang in einem Behälter
  • Reduzierter/vereinfachter Installationsaufwand
  • Entleeren, Reinigen und Befüllen des Fettabscheiders ohne Geruchbelästigung
  • Automatischer Betrieb des Entsorgungsablaufs
  • Steuerung inklusive Fernbedienung zur Außenmontage

Produktinformationen

  • Fettabscheider gemäß DIN EN 1825 und DIN 4040‑100 Nenngrößen 10 und 15
  • Zum Erdeinbau
  • Mit integriertem Schlammfang
  • 2 x Wartungsöffnungen ∅ 840 mm zur jeweiligen Aufnahme eines notwendigen Aufsatzsystems Kennmaß 800 bzw. 800 - 600 (Zubehör) mit Belastungsklassen A 15, B 125 bzw. D 400
  • Maximale Zulauftiefe ZT bis ca. 1,10 m (Abstand Geländeoberkante bis Unterkante des Anschlussstutzens/Rohrsohle)
  • Maximale Einbautiefe ET bis 3 m (Abstand Geländeoberkante bis Unterkante Behälter)
  • Auftriebssicherheit des Behälters: Auftriebssicher bis 1,65 m über Unterkante Behälter mit Aufsatzsystem und Lastverteilerplatte (bei A 15, B 125 und D 400)
  • Steuerung zur frostfreien Installation mit Anschlusskabel 1,5 m und CEE-Stecker 16 A inklusive Phasenwender, Schutzart IP 54
  • Fernbedienung zur frostfreien Installation, Schutzart IP 54
  • Leistungserklärung "Declaration of Performance" (DoP) Nr: BD-G1‑1024
  • Hochdruckinnenreinigung:
    • Hochdrucksprühkopf (360° Reinigung) mit Anschlusskabel 30 m
    • HD (Hochdruck)-Pumpe (Nenndruck 175 bar) mit Vorratsbehälter zur frostfreien Installation
    • Hochdruckschlauch 2,7 m lang zur Verbindung HD-Pumpe und Anschluss Füllleitung
    • Notwendiger Hochdruckschlauch (Zubehör) 10, 20 bzw. 30 m lang zur Verbindung Hochdrucksprühkopf und Anschluss Füllleitung
  • Fülleinheit (Komponenten mit DVGW und KIWA Zulassungen) zur frostfreien Installation für automatische Wiederbefüllung:
    • Freistromventil
    • Druckminderer mit Schmutzfänger
    • Magnetventil
    • Rohrbogen
  • Anschlussteile für bauseitige Entsorgungsleitung:
    • 1 x Klemmverschraubung DN 80/DN 65 (OD 90/75 mm)
    • 1 x Klemmverschraubung DN 65 (OD 75 mm)
    • Rohr (OD 75 mm) mit Festkupplung Storz-B/2½" und Blindkupplung
  • Anschlussteile für bauseitige Füll-, Versorgungs (Kabelleerrohr)- und Lüftungsleitung
    • 3 x Muffendichtung DN 100
    • 1 x Kabeldurchführung
    • Rohrabzweig
  • Rohranschlüsse:
    • Horizontaler Rohrstutzen DN 150/OD 160 mm (NS 10) bzw. DN 200/OD 200 mm (NS 15) für bauseitige Zulaufleitung
    • Horizontaler Rohrstutzen DN 150/OD 160 mm (NS 10) bzw. DN 200/OD 200 mm (NS 15) für bauseitige Ablaufleitung
    • 8 x horizontale Rohrmuffen (geschlossen) DN 100/OD 110 mm für bauseitige Lüftungsleitung
    • Jeweils 1 Stück horizontalen Rohrstutzen (geschlossen) DN 80/OD 90 mm in Fließrichtung rechts und links angeordnet für bauseitige Entsorgungsleitung
  • Wasseranschlüsse (30 l/min):
    • Innengewinde ¾" an Fülleinheit für bauseitige Kaltwasserleitung
    • Außengewinde ¾" am Vorratsbehälter HD-Pumpe für bauseitige Kaltwasserleitung
  • Elektrischer Anschluss:
    • 400 V/50 Hz/4,2 kW
    • Absicherung generell: 3 x 16 A (träge) bzw. gemäß Vorortbedingungen
    • Die Spannungsversorgung ist gemäß den Vorschriften des örtlichen Energieversorgers auszuführen. Insbesondere ist auf geforderte Schutzmaßnahmen sowie auf Leitungsquerschnitte und den Potentialausgleich zu achten.
NenngrößeZulauf/

Ablauf
InhaltGewichtArtikel-Nr.Merken
SchlammfangFettspeicherGesamt
[l][l][l][kg]
NS 10DN 150100055020902403210.83.02
NS 15DN 200150062527802803215.83.02
NenngrößeZulauf/

Ablauf
InhaltGewichtArtikel-Nr.
SchlammfangFettspeicherGesamt
NS 10DN 1501000 l550 l2090 l240 kg3210.83.02
NS 15DN 2001500 l625 l2780 l280 kg3215.83.02

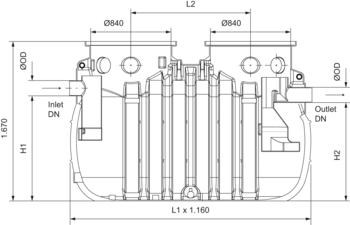

NenngrößeSchlammfangAbmessungen
H1H2
[l][mm][mm]
NS 10100011001030
NS 15150010801010

Verlängerung 450

Passend für
  • Probenahmeschächte
Beschreibung
  • Aus Kunststoff, Werkstoff Polyethylen
  • Zur Montage auf vorstehenden Schacht für vertieften Einbau
  • Aufbauhöhe: 100 – 650 mm
    • (kürzbar alle 45 mm durch Abschneiden an den Schnittmarken)
  • Maximal zwei Verlängerungen pro Schachtsystem möglich
  • Gewicht: 8,8 kg

Muffensicherung DN 200/OD 200 mm

Passend für
  • Probenahmeschacht 800
    • 3300.13.52 und 3300.13.53
  • Fettabscheider LipuMax -P und PF -H
    • Nenngröße NS 15
Beschreibung
  • Muffendichtung zum Einsetzen in die Zulaufmuffe DN 200 im Probenahmeschacht-Unterteil Kennmaß 800
  • Zum Anschluss der Ablaufleitung DN 200/OD 200 mm vom Fettabscheider LipuMax -P +-PF -H Nenngröße NS 15
  • Gewicht: 0,6 kg
