ACO Haustechnik

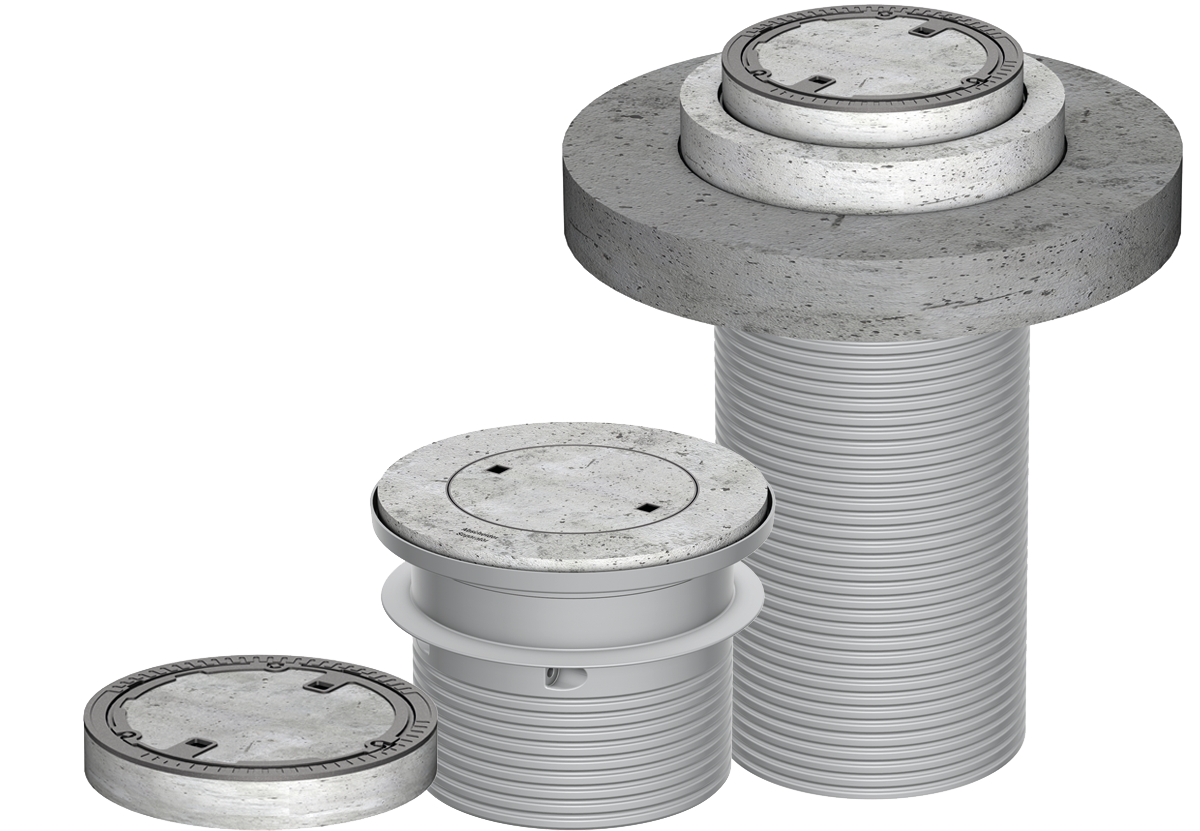

Aufsatzsysteme für Abscheider


Produktinformationen

  • Rahmen aus Beton
  • Lichte Weite: ∅ 600 mm
  • Abdeckung geruchsdicht verschlossen
  • Belastungsklassen
    • A 15
    • B 125
    • D 400
  • Hinweis: immer 2 Stück pro LipuLift notwendig (zwei Dome)

Infobox

Hinweis:

Die dargestellten Aufsatzstücke stellen aus statischen Gründen die maximal mögliche Aufbauhöhe (Maß T ) dar. Bitte zwingend beachten.

Klasse: A 15

BeschreibungGewichtArtikel-Nr.Merken
[kg]
  • Abdeckung aus Beton/Gusseisen
  • Zulauftiefen (T) Fettabscheider LipuMax-P
    • NS 2/SF200; NS 2/SF400; NS 4/SF400; NS 4/SF800: 420 mm
    • NS 5,5/SF550; NS 5,5/SF1100; NS 7/SF700; NS 8,5/SF850; NS 10/SF1000: 445 mm
  • Zulauftiefen Stärkeabscheider FapuMax-P
    • NS 1: 425 mm
    • NS 2 - NS 3: 450 mm
1423300.14.00
  • Abdeckung aus Beton/Gusseisen
  • Inkl. Aufsatzstück aus Polyethylen
  • Zulauftiefen (T) Fettabscheider LipuMax-P
    • NS 2/SF200; NS 2/SF400; NS 4/SF400; NS 4/SF800: 720 – 1020 mm
    • NS 5,5/SF550; NS 5,5/SF1100; NS 7/SF700; NS 8,5/SF850; NS 10/SF1000: 745 – 1045 mm
  • Zulauftiefen (T) Fettabscheider LipuMax-PF-H:
    • NS 10: 970 mm ‑1245 mm
    • NS 15/20: 990 mm – 1265 mm
  • Zulauftiefen (T) Fettabscheider mit integrierter Pumpstation LipuLift-PF
    • NS 4: 945 – 1225 mm
    • NS 7/10: 970 – 1250 mm
1703300.14.01
  • Inkl. Aufsatzstück aus Polyethylen
  • Rahmen aus Beton
  • Abdeckung aus Gusseisen
  • Zulauftiefen (T) Fettabscheider LipuMax-P
    • T = 760 – 2030 mm - NS 2/200
    • T = 760 – 2030 mm - NS 2/400 NS 4/400
    • T = 760 – 1830 mm - NS 4/800
    • T = 785 – 1855 mm - NS 5,5/550
    • T = 785 – 1375 mm - NS 5,5/1100
    • T = 785 – 1640 mm - NS 7/700
    • T = 785 – 1425 mm - NS 8,5/850
    • T = 785 – 1155 mm - NS 10/1000
  • Zulauftiefen (T) Fettabscheider mit integrierter Pumpstation LipuLift-PF
    • NS 4: 945 – 1875 mm
    • NS 7/10: 970 – 1900 mm
  • Zulauftiefen (T) Fettabscheider LipuMax-PF-H:
    • NS 10: 970 mm ‑1900 mm
    • NS 15/20: 990 mm – 1920 mm
1933300.14.02

Klasse: B 125

BeschreibungGewichtArtikel-Nr.Merken
[kg]
  • Rahmen und Deckel aus Kunststoff, Typ BEGU
  • Adapterplatte aus Beton
    • Durchmesser: 1000 mm
    • Höhe: 150 mm
  • Zulauftiefen (T) Fettabscheider LipuMax-P
    • NS 2/SF200; NS 2/SF400; NS 4/SF400; NS 4/SF800: 585 mm
    • NS 5,5/SF550; NS 5,5/SF1100; NS 7/SF700; NS 8,5/SF850; NS 10/SF1000: 610 mm
  • Zulauftiefen Stärkeabscheider FapuMax-P
    • NS 1: 600 mm
    • NS 2 – NS 3: 625 mm
2203300.15.00
  • Inkl. Aufsatzstück aus Polyethylen
  • Rahmen und Deckel aus Kunststoff, Typ BEGU
  • Adapterplatte aus Beton
    • Durchmesser: 1000 mm
    • Höhe: 150 mm
  • Zulauftiefen (T) Fettabscheider LipuMax-P
    • NS 2/SF200: 885 – 1190 mm
    • NS 2/SF400: 885 – 1190 mm
    • NS 4/SF400: 885 – 1190 mm
    • NS 4/SF800: 885 – 1190 mm
    • NS 5,5/SF550: 910 – 1220 mm
    • NS 5,5/SF1100: 910 – 1220 mm
    • NS 7/SF700: 910 – 1220 mm
    • NS 8,5/SF850: 910 – 1220 mm
    • NS 10/SF1000: 910 – 1160 mm
  • Zulauftiefen (T) Fettabscheider mit integrierter Pumpstation LipuLift-PF
    • NS 4: 1120 – 1400 mm
    • NS 7/10: 1145 – 1425 mm
  • Zulauftiefen (T) Fettabscheider LipuMax-PF-H:
    • NS 10: 1140 mm ‑1420 mm
    • NS 15/20: 1160 mm – 1440 mm
3073300.15.01
  • Inkl. Aufsatzstück aus Polyethylen
  • Rahmen und Deckel aus Kunststoff, Typ BEGU
  • Adapterplatte aus Beton
    • Durchmesser: 1000 mm
    • Höhe: 150 mm
  • Zulauftiefen (T) Fettabscheider LipuMax-P
    • NS 2/SF200: 935 – 2205 mm
    • NS 2/SF400; NS 4/SF400: 935 – 2205 mm
    • NS 4/SF800: 935 – 1830 mm
    • NS 5,5/SF550: 960 – 1855 mm
    • NS 5,5/SF1100: 960 – 1375 mm
    • NS 7/SF700: 960 – 1640 mm
    • NS 8,5/SF850: 960 – 1425 mm
    • NS 10/SF1000: 960 – 1155 mm
  • Zulauftiefen (T) Fettabscheider mit integrierter Pumpstation LipuLift-PF
    • NS 4: 1120 – 1875 mm
    • NS 7/10: 1145 – 1900 mm
  • Zulauftiefen (T) Fettabscheider LipuMax-PF-H
    • NS 10: 1140 mm ‑1900 mm
    • NS 15/20: 1160 mm – 1920 mm
3303300.15.02

Klasse: D 400

BeschreibungGewichtArtikel-Nr.Merken
[kg]
  • Inkl. Aufsatzstück aus Polyethylen
  • Inkl. Lastverteilerplatte aus Beton
  • Rahmen und Deckel aus Gusseisen, Typ Citytop
  • Adapterplatte aus Beton
    • Durchmesser: 1000 mm
    • Höhe: 150 mm
  • Zulauftiefen Fettabscheider LipuMax-P
    • NS 2/SF200: 935 – 2185 mm
    • NS 2/SF400; NS 4/SF400: 935 – 2185 mm
    • NS 4/SF400: 935 – 1830 mm
    • NS 5,5/550: 960 – 1855 mm
    • NS 5,5/SF1100: 960 – 1375 mm
    • NS 7/SF700: 960 – 1640 mm
    • NS 8,5/SF850: 960 – 1425 mm
    • NS 10/SF1000: 960 – 1155 mm
  • Zulauftiefen Stärkeabscheider FapuMax-P
    • NS 1: 885 – 1985 mm
    • NS 2: 960 – 1855 mm
    • NS 3: 960 – 1155 mm
  • Inkl. Lastverteilerplatte aus Beton
13303300.16.00
  • Inkl. Aufsatzstück aus Polyethylen
  • Rahmen und Deckel aus Gusseisen, Typ Citytop
  • Adapterplatte aus Beton
    • Durchmesser: 1000 mm
    • Höhe: 150 mm
  • Für bauseitig zu erstellende Lastverteilerplatte aus Beton
  • Zulauftiefen (T) Fettabscheider LipuMax-P
    • NS 2/SF200: 935 – 2185 mm
    • NS 2/SF400; NS 4/SF400: 935 – 2185 mm
    • NS 4/SF800: 935 – 1830 mm
    • NS 5,5/SF550: 960 – 1855 mm
    • NS 5,5/SF1100: 960 – 1375 mm
    • NS 7/SF700: 960 – 1640 mm
    • NS 8,5/SF850: 960 – 1425 mm
    • NS 10/SF1000: 960 – 1155 mm
  • Zulauftiefen (T) Fettabscheider mit integrierter Pumpstation LipuLift-PF
    • NS 4: 1055 – 1875 mm
    • NS 7/10: 1080 – 1900 mm
  • Zulauftiefen (T) Fettabscheider LipuMax-PF-H
    • NS 10: 1080 mm – 1900 mm
    • NS 15/20: 1100 mm – 1920 mm
10303300.17.00
BeschreibungGewichtArtikel-Nr.
  • Abdeckung aus Beton/Gusseisen
  • Zulauftiefen (T) Fettabscheider LipuMax-P
    • NS 2/SF200; NS 2/SF400; NS 4/SF400; NS 4/SF800: 420 mm
    • NS 5,5/SF550; NS 5,5/SF1100; NS 7/SF700; NS 8,5/SF850; NS 10/SF1000: 445 mm
  • Zulauftiefen Stärkeabscheider FapuMax-P
    • NS 1: 425 mm
    • NS 2 - NS 3: 450 mm
142 kg3300.14.00
  • Abdeckung aus Beton/Gusseisen
  • Inkl. Aufsatzstück aus Polyethylen
  • Zulauftiefen (T) Fettabscheider LipuMax-P
    • NS 2/SF200; NS 2/SF400; NS 4/SF400; NS 4/SF800: 720 – 1020 mm
    • NS 5,5/SF550; NS 5,5/SF1100; NS 7/SF700; NS 8,5/SF850; NS 10/SF1000: 745 – 1045 mm
  • Zulauftiefen (T) Fettabscheider LipuMax-PF-H:
    • NS 10: 970 mm ‑1245 mm
    • NS 15/20: 990 mm – 1265 mm
  • Zulauftiefen (T) Fettabscheider mit integrierter Pumpstation LipuLift-PF
    • NS 4: 945 – 1225 mm
    • NS 7/10: 970 – 1250 mm
170 kg3300.14.01
  • Inkl. Aufsatzstück aus Polyethylen
  • Rahmen aus Beton
  • Abdeckung aus Gusseisen
  • Zulauftiefen (T) Fettabscheider LipuMax-P
    • T = 760 – 2030 mm - NS 2/200
    • T = 760 – 2030 mm - NS 2/400 NS 4/400
    • T = 760 – 1830 mm - NS 4/800
    • T = 785 – 1855 mm - NS 5,5/550
    • T = 785 – 1375 mm - NS 5,5/1100
    • T = 785 – 1640 mm - NS 7/700
    • T = 785 – 1425 mm - NS 8,5/850
    • T = 785 – 1155 mm - NS 10/1000
  • Zulauftiefen (T) Fettabscheider mit integrierter Pumpstation LipuLift-PF
    • NS 4: 945 – 1875 mm
    • NS 7/10: 970 – 1900 mm
  • Zulauftiefen (T) Fettabscheider LipuMax-PF-H:
    • NS 10: 970 mm ‑1900 mm
    • NS 15/20: 990 mm – 1920 mm
193 kg3300.14.02
  • Rahmen und Deckel aus Kunststoff, Typ BEGU
  • Adapterplatte aus Beton
    • Durchmesser: 1000 mm
    • Höhe: 150 mm
  • Zulauftiefen (T) Fettabscheider LipuMax-P
    • NS 2/SF200; NS 2/SF400; NS 4/SF400; NS 4/SF800: 585 mm
    • NS 5,5/SF550; NS 5,5/SF1100; NS 7/SF700; NS 8,5/SF850; NS 10/SF1000: 610 mm
  • Zulauftiefen Stärkeabscheider FapuMax-P
    • NS 1: 600 mm
    • NS 2 – NS 3: 625 mm
220 kg3300.15.00
  • Inkl. Aufsatzstück aus Polyethylen
  • Rahmen und Deckel aus Kunststoff, Typ BEGU
  • Adapterplatte aus Beton
    • Durchmesser: 1000 mm
    • Höhe: 150 mm
  • Zulauftiefen (T) Fettabscheider LipuMax-P
    • NS 2/SF200: 885 – 1190 mm
    • NS 2/SF400: 885 – 1190 mm
    • NS 4/SF400: 885 – 1190 mm
    • NS 4/SF800: 885 – 1190 mm
    • NS 5,5/SF550: 910 – 1220 mm
    • NS 5,5/SF1100: 910 – 1220 mm
    • NS 7/SF700: 910 – 1220 mm
    • NS 8,5/SF850: 910 – 1220 mm
    • NS 10/SF1000: 910 – 1160 mm
  • Zulauftiefen (T) Fettabscheider mit integrierter Pumpstation LipuLift-PF
    • NS 4: 1120 – 1400 mm
    • NS 7/10: 1145 – 1425 mm
  • Zulauftiefen (T) Fettabscheider LipuMax-PF-H:
    • NS 10: 1140 mm ‑1420 mm
    • NS 15/20: 1160 mm – 1440 mm
307 kg3300.15.01
  • Inkl. Aufsatzstück aus Polyethylen
  • Rahmen und Deckel aus Kunststoff, Typ BEGU
  • Adapterplatte aus Beton
    • Durchmesser: 1000 mm
    • Höhe: 150 mm
  • Zulauftiefen (T) Fettabscheider LipuMax-P
    • NS 2/SF200: 935 – 2205 mm
    • NS 2/SF400; NS 4/SF400: 935 – 2205 mm
    • NS 4/SF800: 935 – 1830 mm
    • NS 5,5/SF550: 960 – 1855 mm
    • NS 5,5/SF1100: 960 – 1375 mm
    • NS 7/SF700: 960 – 1640 mm
    • NS 8,5/SF850: 960 – 1425 mm
    • NS 10/SF1000: 960 – 1155 mm
  • Zulauftiefen (T) Fettabscheider mit integrierter Pumpstation LipuLift-PF
    • NS 4: 1120 – 1875 mm
    • NS 7/10: 1145 – 1900 mm
  • Zulauftiefen (T) Fettabscheider LipuMax-PF-H
    • NS 10: 1140 mm ‑1900 mm
    • NS 15/20: 1160 mm – 1920 mm
330 kg3300.15.02
  • Inkl. Aufsatzstück aus Polyethylen
  • Inkl. Lastverteilerplatte aus Beton
  • Rahmen und Deckel aus Gusseisen, Typ Citytop
  • Adapterplatte aus Beton
    • Durchmesser: 1000 mm
    • Höhe: 150 mm
  • Zulauftiefen Fettabscheider LipuMax-P
    • NS 2/SF200: 935 – 2185 mm
    • NS 2/SF400; NS 4/SF400: 935 – 2185 mm
    • NS 4/SF400: 935 – 1830 mm
    • NS 5,5/550: 960 – 1855 mm
    • NS 5,5/SF1100: 960 – 1375 mm
    • NS 7/SF700: 960 – 1640 mm
    • NS 8,5/SF850: 960 – 1425 mm
    • NS 10/SF1000: 960 – 1155 mm
  • Zulauftiefen Stärkeabscheider FapuMax-P
    • NS 1: 885 – 1985 mm
    • NS 2: 960 – 1855 mm
    • NS 3: 960 – 1155 mm
  • Inkl. Lastverteilerplatte aus Beton
1330 kg3300.16.00
  • Inkl. Aufsatzstück aus Polyethylen
  • Rahmen und Deckel aus Gusseisen, Typ Citytop
  • Adapterplatte aus Beton
    • Durchmesser: 1000 mm
    • Höhe: 150 mm
  • Für bauseitig zu erstellende Lastverteilerplatte aus Beton
  • Zulauftiefen (T) Fettabscheider LipuMax-P
    • NS 2/SF200: 935 – 2185 mm
    • NS 2/SF400; NS 4/SF400: 935 – 2185 mm
    • NS 4/SF800: 935 – 1830 mm
    • NS 5,5/SF550: 960 – 1855 mm
    • NS 5,5/SF1100: 960 – 1375 mm
    • NS 7/SF700: 960 – 1640 mm
    • NS 8,5/SF850: 960 – 1425 mm
    • NS 10/SF1000: 960 – 1155 mm
  • Zulauftiefen (T) Fettabscheider mit integrierter Pumpstation LipuLift-PF
    • NS 4: 1055 – 1875 mm
    • NS 7/10: 1080 – 1900 mm
  • Zulauftiefen (T) Fettabscheider LipuMax-PF-H
    • NS 10: 1080 mm – 1900 mm
    • NS 15/20: 1100 mm – 1920 mm
1030 kg3300.17.00

Aushebeschlüssel für Abdeckungen

Passend für
  • Abdeckungen
    • Klasse A, B und D
Beschreibung
  • Aushebeschlüssel zum leichteren Entfernen der Abdeckungen/Schachtabdeckungen
