ACO Haustechnik

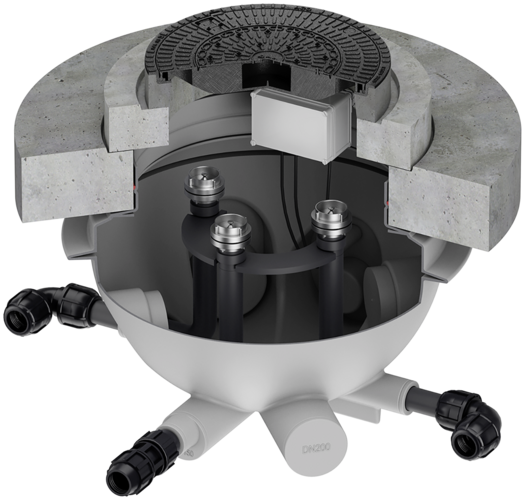

Entsorgungsschächte

Produktvorteile

  • Wahlweise für Anschluss von einer oder bis zu drei Absaugleitungen/Pendelgasleitungen
  • Zwei Typen: 450 und 800
  • Bei Bedarf auch mit Fernbedienung LipuMax-P-DA/DAP lieferbar

Produktinformationen

  • Anwendungsbereiche
    • Absaugleitungen für Fettabscheider, Leichtflüssigkeitsabscheider, Stärkeabscheider
    • Pendelgasleitungen für Fettabscheider, Leichtflüssigkeitsabscheider, Stärkeabscheider (je nach Ausführung)
  • Entsorgungsschacht für Aufsatzsysteme mit Belastungsklasse B 125 oder D 400 (Lastverteilerplatte bei Klasse D inklusive)
    • Nach EN 124 aus Kunststoff Polyethylen (PE-LD)
    • Anschlussstutzen DN 75 inklusive Blinddeckel für Anschluss von Direktabsaugleitung und zusätzlicher Pendelgasleitung (je nach Ausführung)
    • Wahlweise mit Fernbedienung Multi Control, inklusive IP67 Gehäuse und Halterung zur einfachen Entnahme im Bedarfsfall

Infobox

Entsorgungsschächte 450/800

  • Passend für: Alle erdverbauten Abscheider ab Ausbaustufe 1
TypBezeichnungKlasseAusführungHöheGewichtArtikel-Nr.Merken
[mm][kg]
800 mit 3x AnschlüssenEntsorgungsschachtB 125Ohne Fernbedienung950260,03300.30.10
800 mit 3x AnschlüssenEntsorgungsschachtB 125Mit Fernbedienung*950260,03300.30.20
800 mit 3x AnschlüssenEntsorgungsschacht mit LastverteilerplatteD 400Ohne Fernbedienung1000920,03300.31.11
800 mit 3x AnschlüssenEntsorgungsschacht mit LastverteilerplatteD 400Mit Fernbedienung*1000920,03300.31.21
Bild450 mit 1x AnschlussEntsorgungsschachtB 125Ohne Fernbedienung; Mit BEGU-Deckel1095137,03300.30.00
Bild450 mit 1x AnschlussEntsorgungsschacht mit LastverteilerplatteD 400Ohne Fernbedienung; Mit BEGU-Deckel1095562,03300.30.01
TypBezeichnungKlasseAusführungHöheGewichtArtikel-Nr.
800 mit 3x AnschlüssenEntsorgungsschachtB 125Ohne Fernbedienung950 mm260,0 kg3300.30.10
800 mit 3x AnschlüssenEntsorgungsschachtB 125Mit Fernbedienung*950 mm260,0 kg3300.30.20
800 mit 3x AnschlüssenEntsorgungsschacht mit LastverteilerplatteD 400Ohne Fernbedienung1000 mm920,0 kg3300.31.11
800 mit 3x AnschlüssenEntsorgungsschacht mit LastverteilerplatteD 400Mit Fernbedienung*1000 mm920,0 kg3300.31.21
BildBild450 mit 1x AnschlussEntsorgungsschachtB 125Ohne Fernbedienung; Mit BEGU-Deckel1095 mm137,0 kg3300.30.00
BildBild450 mit 1x AnschlussEntsorgungsschacht mit LastverteilerplatteD 400Ohne Fernbedienung; Mit BEGU-Deckel1095 mm562,0 kg3300.30.01

Verlängerung

Passend für
  • Entsorgungsschächte
    • Typ 450
Beschreibung
  • Aus Kunststoff, Werkstoff Polyethylen
  • Zur Montage auf vorstehenden Schacht für vertieften Einbau
  • Aufbauhöhe: 100 – 650 mm
    • (kürzbar alle 45 mm durch Abschneiden an den Schnittmarken)
  • Maximal zwei Verlängerungen pro Schachtsystem möglich
  • Gewicht: 10,9 kg
