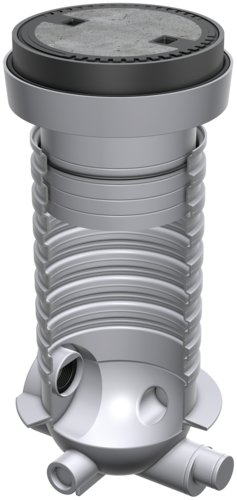

Probenahmeschächte Set 450


Preisliste

Kontakt

Einbauvorschlag

Produktinformationen

Aus Polyethylen
Mit BEGU-Deckel
- Lichte Weite: 450 mm
- Geruchsdicht
Belastungsklasse:
- B 125 oder D 400
Zulauftiefe T
- Bei B 125 (440 – 1120 mm)
- Bei D 400 (540 – 1420 mm mit Lastverteilerplatte)
- Mit zusätzlichen Verlängerungsstücken bis 2110 mm möglich

Bestellinformationen
Zubehör
zugehörige Produkte

	Bezeichnung	Passend für	Beschreibung	Ausführung	Artikel-Nr.	Downloads	Merken
	Probenahmeschacht 450 DN 100	Fettabscheider LipuMax-P zum Erdeinbau NS 2 – 4 Stärkeabscheider FapuMax-P zum Erdeinbau NS 1	Belastungsklasse: B 125 oder D 400 (mit bauseitiger Lastverteilerplatte) Gewicht: 130 kg	Gefällesprung: 153 mm; H = 258 mm	3300.13.10
	Probenahmeschacht 450 DN 100			Gefällesprung: 33 mm; H = 138 mm	3300.13.11
	Probenahmeschacht 450 DN 150	Fettabscheider LipuMax-P zum Erdeinbau NS 5,5 – 10 Stärkeabscheider FapuMax-P zum Erdeinbau NS 2 – 3	Belastungsklasse: B 125 oder D 400 (mit bauseitiger Lastverteilerplatte) Gewicht: 130 kg	Gefällesprung: 159 mm; H = 239 mm	3300.13.20
	Probenahmeschacht 450 DN 150			Gefällesprung: 75 mm; H = 155 mm	3300.13.21
	Probenahmeschacht 450 DN 100 mit Lastverteilerplatte	Fettabscheider LipuMax-P zum Erdeinbau NS 2 – 4 Stärkeabscheider FapuMax-P zum Erdeinbau NS 1	Auftriebssicher bis Oberkante Gelände Inkl. Lastverteilerplatte, Belastungsklasse D 400 Gewicht: 554 kg	Gefällesprung: 153 mm; H = 258 mm	3300.13.15
	Probenahmeschacht 450 DN 100 mit Lastverteilerplatte			Gefällesprung: 33 mm; H = 138 mm	3300.13.16
	Probenahmeschacht 450 DN 150 mit Lastverteilerplatte	Fettabscheider LipuMax-P zum Erdeinbau NS 5,5 – 10 Stärkeabscheider FapuMax-P zum Erdeinbau NS 2 – 3	Auftriebssicher bis Oberkante Gelände Inkl. Lastverteilerplatte, Belastungsklasse D 400 Gewicht: 554 kg	Gefällesprung: 159 mm; H = 239 mm	3300.13.25
	Probenahmeschacht 450 DN 150 mit Lastverteilerplatte			Gefällesprung: 75 mm; H = 155 mm	3300.13.26

		Bezeichnung	Passend für	Beschreibung	Ausführung	Artikel-Nr.
		Probenahmeschacht 450 DN 100	Fettabscheider LipuMax-P zum Erdeinbau NS 2 – 4 Stärkeabscheider FapuMax-P zum Erdeinbau NS 1	Belastungsklasse: B 125 oder D 400 (mit bauseitiger Lastverteilerplatte) Gewicht: 130 kg	Gefällesprung: 153 mm; H = 258 mm	3300.13.10
		Probenahmeschacht 450 DN 100			Gefällesprung: 33 mm; H = 138 mm	3300.13.11
		Probenahmeschacht 450 DN 150	Fettabscheider LipuMax-P zum Erdeinbau NS 5,5 – 10 Stärkeabscheider FapuMax-P zum Erdeinbau NS 2 – 3	Belastungsklasse: B 125 oder D 400 (mit bauseitiger Lastverteilerplatte) Gewicht: 130 kg	Gefällesprung: 159 mm; H = 239 mm	3300.13.20
		Probenahmeschacht 450 DN 150			Gefällesprung: 75 mm; H = 155 mm	3300.13.21
		Probenahmeschacht 450 DN 100 mit Lastverteilerplatte	Fettabscheider LipuMax-P zum Erdeinbau NS 2 – 4 Stärkeabscheider FapuMax-P zum Erdeinbau NS 1	Auftriebssicher bis Oberkante Gelände Inkl. Lastverteilerplatte, Belastungsklasse D 400 Gewicht: 554 kg	Gefällesprung: 153 mm; H = 258 mm	3300.13.15
		Probenahmeschacht 450 DN 100 mit Lastverteilerplatte			Gefällesprung: 33 mm; H = 138 mm	3300.13.16
		Probenahmeschacht 450 DN 150 mit Lastverteilerplatte	Fettabscheider LipuMax-P zum Erdeinbau NS 5,5 – 10 Stärkeabscheider FapuMax-P zum Erdeinbau NS 2 – 3	Auftriebssicher bis Oberkante Gelände Inkl. Lastverteilerplatte, Belastungsklasse D 400 Gewicht: 554 kg	Gefällesprung: 159 mm; H = 239 mm	3300.13.25
		Probenahmeschacht 450 DN 150 mit Lastverteilerplatte			Gefällesprung: 75 mm; H = 155 mm	3300.13.26

Verlängerung 450


Passend für

Probenahmeschächte

Beschreibung

Aus Kunststoff, Werkstoff Polyethylen
Zur Montage auf vorstehenden Schacht für vertieften Einbau
Aufbauhöhe: 100 – 650 mm
- (kürzbar alle 45 mm durch Abschneiden an den Schnittmarken)
Maximal zwei Verlängerungen pro Schachtsystem möglich
Gewicht: 8,8 kg

Artikel-Nr.
3300.13.00
