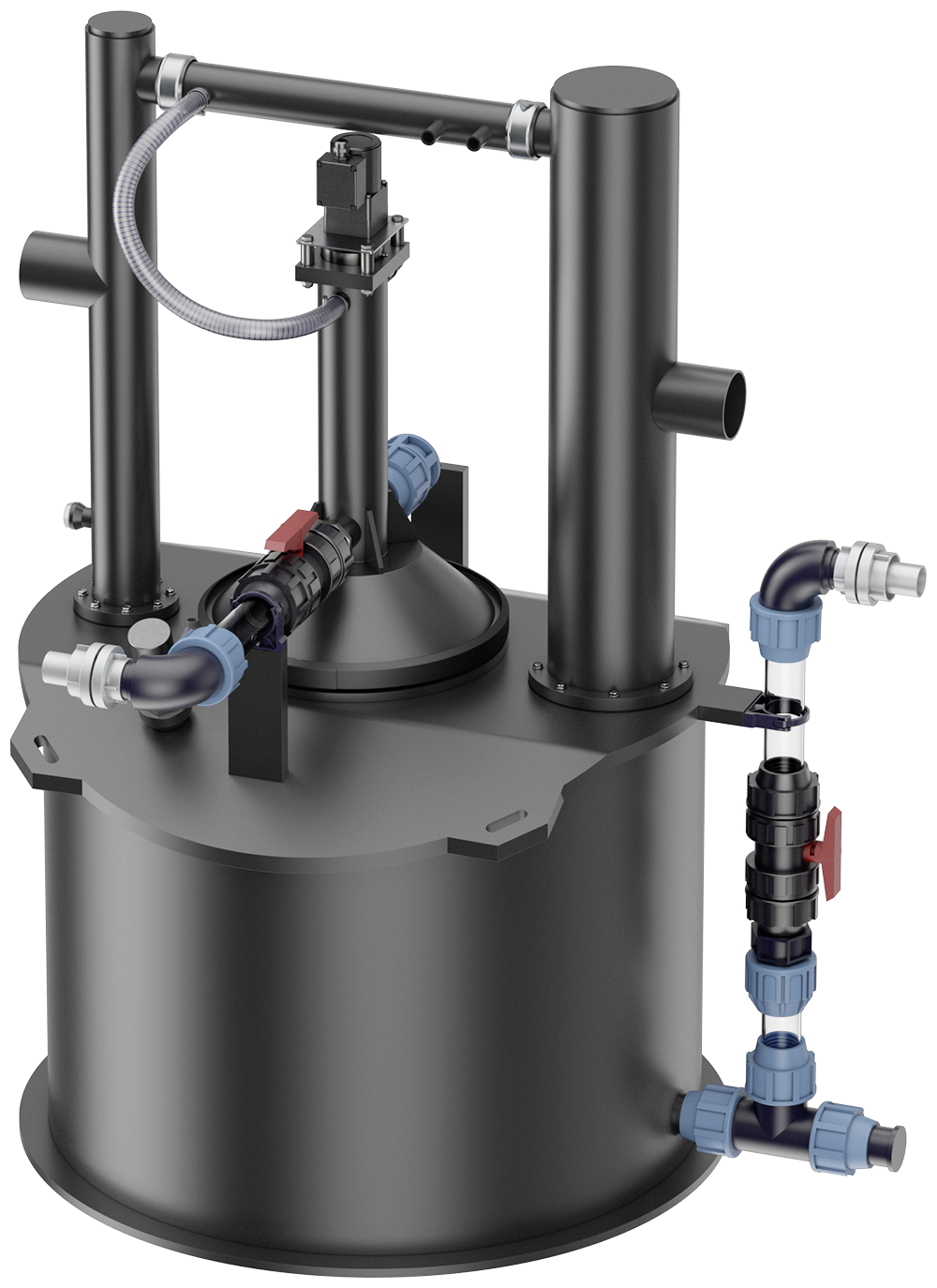

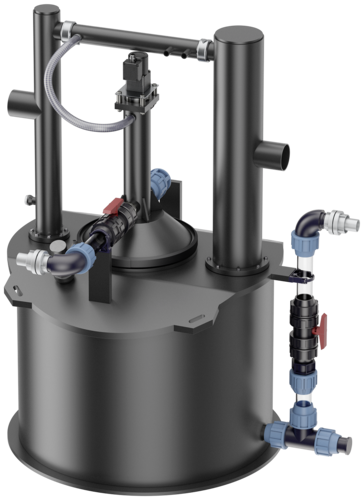

Fettabscheider Lipator-P-RM Ausbaustufe 2
Produktvorteile
- Kompakte Abmessungen durch Teilbarkeit
- Leichtes Handlung und Einbringung
- Selbsterklärendes Schaltgerät
- Einstellbare Zeitschaltuhr für bedarfsgerechten Abzug von Fett
Produktinformationen
- Fettabscheider gemäß DIN 4040‑100 und DIN EN 1825 für freie Aufstellung in frostgeschützten Räumen
- Aus PE, Plattenmaterial
- Mit Kugelhähnen für manuellen Abzug von Fett und Schlamm
- Mit Heizstab und Zeitschaltuhr zur Homogenisierung der Fettschicht
- Mit Krählwerk
- Elektrischer Anschluss: 230 V, 50/60 Hz

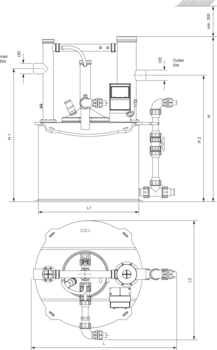

| Nenngröße | Abmessungen | |||||
|---|---|---|---|---|---|---|
| L | L1 | L2 | H | H1 | H2 | |
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |
| NS 4 | 1500 | 1055 | 1270 | 1830 | 1400 | 1330 |
| NS 10 | 1990 | 1525 | 1530 | 2210 | 1800 | 1730 |
| NS 20 | 2240 | 1775 | 1910 | 2320 | 1900 | 1830 |
| NS 25 | 2240 | 1775 | 1910 | 2420 | 2000 | 1930 |
ACO Ozone-System
Passend für
- Fettabscheideranlagen, Innenbereich
- Fettabscheideranlagen, Außenbereich
- Hebeanlagen
- PumpstationenHebeanlagen
Beschreibung
- ACO Ozone minimiert Gerüche, die durch Fettabscheider, Hebeanlagen und Pumpstationen entstehen können
- Werkstoff: Säurebeständiger Edelstahl
Set besteht aus:
- ACO Ozone – Ozongenerator
- Größe (L x B x H): 270 x100 x 85 mm
- Nennspannung 230 V/50 Hz
- Schutzart IP20
- ACO Ozone-Pumpe – Speisepumpe
- Größe (L x B x H): 160 x 90 x 90 mm
- Integrierter Filter
- Nennspannung 230 V/50 Hz
- Schutzart IP54
- ACO Ozone-Halterung – Wandhalterung
- Größe (L x B x H): 295 x 110 x 90 mm
- Schläuche
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 3.015,60 €
- Rabattgruppe: 11
Signalanlage mit GSM-Modul
Passend für
- Alle Fettabscheider
- Fettschichtdicken-Messgerät
- Vorbehälteranlage-duo
- Verfahrenstechnische Anlagen
- Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
- Sinkamat-K (Unterflur) duo
- Muli-Hebeanlagen
- Pumpstationen
- Einbausets
Beschreibung
- Parametrisierbar per App (Android & iOs)
- Netzunabhängiger Alarm per 12 V Bleigel-Akku
- Optische und Akustische Alarmmeldung
- Frei konfigurierbare Eingänge
- 6 digitale mit LED- Zustandsanzeige
- 1 analoger
- 1 Alarmausgang 12 V
- Weiterleitung der Alarms per SMS auf Mobiltelefone
- Zur Montage außerhalb des Ex-Bereiches
- Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
- Schutzarzt: IP54
- Betriebsspannung: 230 V/AC 50/60 Hz
- Gewicht: 2 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1.333,48 €
- Rabattgruppe: 12
Verlängerungskabel für Antenne GSM Modul
Passend für
- GSM - Modul
Beschreibung
- Länge inkl. Anschlüsse: ca. 15 m
- Kabel-Typ: RG58
- Anschlüsse:1 x SMA Stecker (SMA/M) und 1 x SMA Buchse (SMA/F)
- Es darf pro GSM- Modul nur max. ein Verlängerungskabel verwendet werden
- Nutzbar im Temperaturbereich: ‑20 °C bis 85 °C
Probenahmetopf DN 100
Passend für
- Fettabscheider LipuJet-P/LipuSmart-P
- NS 1 – 4
- Stärkeabscheider FapuJet-P-OAP
- NS 0,5 – 1
- Leichtflüssigkeitsabscheider Coalisator-P
Beschreibung
- Zum Einbau in waagerechte Rohrleitungen DN 100 nach Abscheideranlagen
- Material: PE
- In runder Bauform, mit
- Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
- Geruchdichter Wartungsöffnung DN 450
- Gewicht: 10,2 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 538,65 €
- Rabattgruppe: 11
Probenahmetopf DN 150
Passend für
- Fettabscheider LipuJet-P/LipuSmart-P
- NS 5,5 – 10
- Stärkeabscheider FapuJet-P-OAP
- NS 2
Beschreibung
- Zum Einbau in waagerechte Rohrleitungen DN 150 nach Abscheideranlagen
- Material: PE
- In runder Bauform, mit
- Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
- Geruchdichter Wartungsöffnung DN 450
- Gewicht: 10,1 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 560,70 €
- Rabattgruppe: 11
Probenahmetopf DN 200
Passend für
- Fettabscheider LipuJet-P
- NS 15 – 22,5
Beschreibung
- Zum Einbau in waagerechte Rohrleitungen DN 200 nach Abscheideranlagen
- Material: PE
- In runder Bauform, mit
- Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
- Geruchdichter Wartungsöffnung DN 450
- Gewicht: 10,3 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 591,15 €
- Rabattgruppe: 11
Probenahmetopf DN 100
Passend für
- Fettabscheider LipuJet-P/LipuSmart-P
- NS 1 – 4
- Stärkeabscheider FapuJet-P-OAP
- NS 0,5 – 1
- Leichtflüssigkeitsabscheider Coalisator-P
Beschreibung
- Zum Einbau in senkrechte Rohrleitung DN 100 nach Abscheideranlagen
- Material: PE
- In runder Bauform, mit
- Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
- Geruchdichter Wartungsöffnung DN 450
- Gewicht: 10,2 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 538,65 €
- Rabattgruppe: 11
Probenahmetopf DN 150
Passend für
- Fettabscheider LipuJet-P/LipuSmart-P
- NS 5,5 – 10
- Stärkeabscheider FapuJet-P-OAP
- NS 2
Beschreibung
- Zum Einbau in senkrechte Rohrleitung DN 150 nach Abscheideranlagen
- Material: PE
- In runder Bauform, mit
- Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
- Geruchdichter Wartungsöffnung DN 450
- Gewicht: 10,1 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 560,70 €
- Rabattgruppe: 11
Grobfang DN 100
Passend für
- Fettabscheider LipuJet-P/LipuSmart-P
- NS 1 – 4
- Stärkeabscheider FapuJet-P-OAP
- NS 0,5 – 1
Beschreibung
- Zum Einbau in waagerechte Rohrleitungen DN 100 vor Abscheideranlagen
- Material: PE
- In runder Bauform, mit
- Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
- Korb aus Edelstahl, Werkstoff 1.4571 zur Rückhaltung von Grobstoffen
- Geruchdichter Wartungsöffnung DN 450
- Gewicht: 9,7 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 659,40 €
- Rabattgruppe: 11
Grobfang DN 150
Passend für
- Fettabscheider LipuJet-P/LipuSmart-P
- NS 5,5 – 10
- Stärkeabscheider FapuJet-P-OAP
- NS 2
Beschreibung
- Zum Einbau in waagerechte Rohrleitungen DN 150 vor Abscheideranlagen
- Material: PE
- In runder Bauform, mit
- Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
- Korb aus Edelstahl, Werkstoff 1.4571 zur Rückhaltung von Grobstoffen
- Geruchdichter Wartungsöffnung DN 450
- Gewicht: 12,6 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 676,20 €
- Rabattgruppe: 11
Grobfang DN 100
Passend für
- Fettabscheider Lipator-P/Lipator-S
- NS 2 – 4
Beschreibung
- Schlammfang aus PE
- Durchmesser: ca. 480 mm
- Mit Entsorgungsanschluss
- Mit Absperrschieber
- Lüftunganschluss DN 20 zur Lüftung des angeschlossenem Sammeltanks
- Abdeckung mit Spannverschluss geruchsdicht verschlossen
- Aufhängungen für bauseitige Befestigung an der Decke
- Gewicht: 13,6 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1.722,00 €
- Rabattgruppe: 11
Grobfang DN 150
Passend für
- Fettabscheider Lipator-P/Lipator-S
- NS 10
Beschreibung
- Schlammfang aus PE
- Durchmesser: ca. 480 mm
- Mit Entsorgungsanschluss
- Mit Absperrschieber
- Lüftunganschluss DN 20 zur Lüftung des angeschlossenem Sammeltanks
- Abdeckung mit Spannverschluss geruchsdicht verschlossen
- Aufhängungen für bauseitige Befestigung an der Decke
- Gewicht: 14,2 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1.722,00 €
- Rabattgruppe: 11
Grobfang DN 200
Passend für
- Fettabscheider Lipator-P/Lipator-S
- NS 20 – 25
Beschreibung
- Schlammfang aus PE
- Durchmesser: ca. 480 mm
- Mit Entsorgungsanschluss
- Mit Absperrschieber
- Lüftunganschluss DN 20 zur Lüftung des angeschlossenem Sammeltanks
- Abdeckung mit Spannverschluss geruchsdicht verschlossen
- Aufhängungen für bauseitige Befestigung an der Decke
- Gewicht: 14,7 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1.735,65 €
- Rabattgruppe: 11
Wechselfässer-Set
Passend für
- Fettabscheider Lipator-P/Lipator-S
- NS 2 – 25
Beschreibung
- Zwei Komplettfässer
- 60 Liter komplett mit Schläuchen
- Plexiglasdeckel
- Spannverschluss und Schlauchanschlüssen DN 25 und DN 40
- Zwei Schläuche DN 25 (Länge 2.500 mm) und zwei Schläuche DN 40 (1.500 mm Länge)
- Zwei Wechselfässer
- 60 Liter mit Abdeckung
- Gewicht: 27 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 2.063,25 €
- Rabattgruppe: 11
Wechselfass
Passend für
- Fettabscheider Lipator-P/Lipator-S
- LipuMobil-P 0,8
Beschreibung
- Fass
- Volumen: 60 l
- Mit Deckel und Spannring
- Höhe: ca. 630 mm
- Durchmesser: ca. 380 mm
- Gewicht: 5 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 95,24 €
- Rabattgruppe: 11
Betriebstagebuch
Passend für
- Fettabscheider
- Zum Erdeinbau
- Zur Freiaufstellung
Beschreibung
- Inhalt: Checklisten und Formblättern zur Dokumentation der Eigenkontrolle, Wartung und Entsorgung der Anlage gemäß DIN 4040‑100
- Format: A4 mit 2-facher Ringösenheftung
- Umfang: 60 Seiten
- Ausgelegt für 5 Jahre
- Gewicht: 0,3 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 14,91 €
- Rabattgruppe: 11
ACO Hebeanlagen
Entwässerung unterhalb der Rückstauebene
Bei Einbau des Fettabscheiders unterhalb der Rückstauebene ist die Entwässerung über eine Doppelhebeanlage sicherzustellen. Üblicherweise bildet bei Fettabscheidern, die im Untergeschoss eingebaut werden, die Straßenoberkante (Bordsteinkante) die Rückstauebene. Somit muss nahezu jeder Fettabscheider über eine Doppelhebeanlage entwässert werden. Dies sollte man strikt, ganz besonders bei frei aufgestellten Abscheidern im Gebäude, beachten, auch wenn nur gelegentlich Rückstaugefahr besteht. Der Fettabscheider ist nur für den drucklosen Betrieb geeignet und zugelassen. Eine Doppelhebeanlage muss eingebaut werden (Vorschrift im industriellen und gewerblichen Bereich), um bei Ausfall einer Pumpe
einen unterbrechungsfreien Betrieb zu gewährleisten. Darüber hinaus ist zu beachten, dass hinter jedem Fettabscheider eine Nachabscheidung der Fettbestandteile im Abwasser erfolgen kann, die Ablagerungen im Hebeanlagenbehälter zur Folge hätte. Deshalb sind regelmäßige Inspektionen der Hebeanlage in Verbindung mit der Fettabscheiderwartung notwendig. Diese Fettablagerungen wirken sich auch negativ auf die Bauteile der Füllstandsmessung, wie z. B. Schwimmerschalter, Kugelgelenkschalter und auch Staurohre mit zu geringem Querschnitt aus. Einzubauen sind Füllstandsmessungen mit groß dimensioniertem Staurohrquerschnitt mit Lufteinperlung zur Selbstreinigung.
Anwendungsfall: Fettabscheider unterhalb der Rückstauebene mit nachgelagerter Hebeanlage
Der Einsatz von Abwasserhebeanlagen ist gemäß DIN 1986-100 und DIN EN 12056 für Ablaufstellen unterhalb der Rückstauebene vorgeschrieben. Je nach Einsatzbereich bietet ACO eine Auswahl an verschiedenen Abwasserhebeanlagen die direkt hinter Fettabscheidern montiert werden können.
Erhöhte Betriebssicherheit durch Lufteinperlung
Über einen Kompressor wird permanent Luft in das Staurohr eingeblasen. Die am Ende des Staurohrs aufsteigenden Luftblasen sorgen für ständige Bewegung unterhalb des Staurohrs, sodass sich kein Restfett aus dem Abscheider festsetzen können. Dadurch wird eine sehr zuverlässig arbeitende Niveaumessung gewährleistet.
Normvorgaben
Für alle Mitgliedsländer der Europäischen Union bedeutet dies:
Jeder Hersteller/Anbieter von Fettabscheidern nach dem Schwerkraftprinzip muss seine Produkte nach den Vorgaben der DIN EN 1825, Teil 1 produzieren. Die Fettabscheider müssen den konstruktiven Vorgaben aus DIN EN 1825, Teil 1 entsprechen. Die Hersteller müssen die Fettabscheider mit dem Zeichen „CE“ kennzeichnen, ein Typenschild am Fettabscheider anbringen und eine Leistungserklärung zur Verfügung stellen.
Werden Fettabscheider auf Kundenwunsch mit Sondermaßen gefertigt (beispielsweise bei beengten Aufstellräumen), so erlischt die Kennzeichnungspflicht im Rahmen der Bauproduktenverordnung. Die Kommunen müssen dann fallspezifisch genehmigen. ACO Haustechnik stellt auf der Seite dop.aco.com Leistungserklärungen für alle Fettabscheider bereit, die mit dem CE-Zeichen gekennzeichnet sind. Behörden dürfen nur diese Leistungserklärungen zur Genehmigung verlangen, die behördliche Aufforderung zur Vorlage weiterer Dokumente (etwa spezielle deutsche Zulassungen) ist nicht zulässig.
ACO Haustechnik und BIM-Daten zu Fettabscheidern
Das Revit-Paket ACO Fettabscheider beinhaltet alle Bauformen – also runde und ovale Abscheider über alle Materialien und alle Ausbaustufen – von der Basisausführung bis hin zur Ausbaustufe III.
Revit-Paket ACO Fettabscheider
Das Revit-Paket unterteilt sich in fünf Hauptfamilien:
- runde Abscheider aus Edelstahl
- ovale Abscheider aus Edelstahl
- runde Abscheider aus Kunststoff
- ovale Abscheider aus Kunststoff
- geteilte Abscheider aus Kunststoff
Daneben umfasst das Paket verschiedene Zubehörfamilien:
- elektronische Bauteile (wie Schaltkästen, Heizstäbe, etc.)
- Probenahmetöpfe/Grobfänge/Absperrschieber
- Zusatzbauteile wie die Geruchsneutralisation
Detailansichten der BIM-Daten zu Fettabscheidern
Detailbild 2
Das Beispiel zeigt das Revit-Modell eines ACO Fettabscheiders LipuJet-S-OAP (Ausbaustufe 3 mit Entsorgungspumpe) aus Edelstahl mit allen Anschlussmöglichkeiten. Im linken Feld des Screens sieht man die Einbringmaße und weitere Produkteigenschaften wie Schlammfang, etc. Der Schaltkasten ist als elektronisches Bauteil speziell in den Daten gekennzeichnet.
ACO 360°-Service – Alles aus einer Hand
Der 360° Service bei ACO Haustechnik bietet Ihnen ein umfassendes Produktportfolio von der technischen Beratung und dem Verkauf bis hin zum Abschluss von Wartungsverträgen. Auch bei der Inbetriebnahme direkt beim Betreiber sind wir für Sie im Einsatz.
Unsere Leistungen
- technische Beratung und Verkauf
- Inbetriebnahme der Anlagen
- Wartung nach Norm
- schnelle Reparaturen
- Umbauten/Modernisierungen
- Premium-Wartungsverträge inkl. 5 Jahre Gewährleistung und kostenloser Tausch von Verschleißteilen
- 5-Jahres-Generalinspektion bei Fettabscheidern
ACO ist Ihr Systemanbieter für Inbetriebnahme, Wartung und Entsorgung
Damit wir allen Anforderungen möglichst schnell und umfassend gerecht werden können, wird der Service vor Ort durch unsere 46 zertifizierten Servicepartner mit geschulten Monteuren durchgeführt. Zusammen mit weiteren eigenen Monteuren können wir somit schnell auf Ihre Wünsche reagieren. Um unsere Servicetechniker und Monteure immer auf dem aktuellsten Stand zu halten, führen wir regelmäßige Schulungen in unserem Werk durch. Hier stellen wir reale Einbausituationen nach und schulen direkt am Produkt.
ACO Wartungsverträge
Wartungsvertrag Basic
ACO Serviceleistungen
- allgemeine Zustandsprüfung und Sichtung der Anlage
- Überprüfung der funktionsrelevanten Komponenten hinsichtlich sichtbarer Korrosions- und sonstiger Alterserscheinungen
- Dokumentation der Inspektionsergebnisse in einem Zustandsbericht
Wartungsvertrag Comfort
ACO Serviceleistungen
- alle Leistungen aus dem Wartungsvertrag Basic
- An- und Abfahrtskosten
- Reinigung der Anlage (die Organisation, Durchführung und Vergütung der Entsorgung erfolgt bei Abscheideranlagen bauseitig)
- normgerechte Anlagenwartung gemäß individuellem Wartungsplan
- Klein- und Dichtungsmaterial bis zu einem Warenwert von € 25,00 exkl. der gültigen MwSt. je zu wartender Anlage
- Dokumentation der Ergebnisse in einem Wartungsbericht
Wartungsvertrag Premium
ACO Serviceleistungen
- alle Leistungen aus dem Wartungsvertrag Comfort
- Sicherheitsinspektion und Instandsetzung der Anlage durch die Lieferung und den Einbau von Verschleißteilen, ausgehend von einem bestimmungsgemäßen Gebrauch
- Dokumentation der Ergebnisse in einem detaillierten Zustandsbericht
- Wiederherstellung des Sollzustands der Anlage(n) bei erforderlichen Instandsetzungen
- innerhalb 48 Stunden (optional)
Alles rund um Ihren ACO Fettabscheider
ACO Fettabscheideranlagen können mit verschiedenem Zubehör und Systemkomponenten ausgebaut bzw. ergänzt werden. Das breite Produktsortiment der ACO Haustechnik bietet dabei eine optimale Lösung für jeden Anwendungsfall und ermöglicht Ihnen so einen sicheren und komfortablen Betrieb Ihrer Anlage. Wir bieten Ihnen einen 360° Service rund um Ihre Fettabscheideranlage. Der Projektvertrieb plant den Fettabscheider, inklusive passendem Zubehör und Systemerweiterungen und unser Serviceteam montiert die komplette Anlage bei Ihnen vor Ort, kümmert sich um die Inbetriebnahme, die Entsorgung und die regelmäßige Wartung sowie ggf. nötige Ersatzteile. Damit bietet ACO ein einmaliges Rundum-Paket zu Ihrem Fettabscheidersystem.
