Mit der Installation einer Hebeanlage hinter einem Fettabscheider gehen zahlreiche Planungs- und Installationsschritte einher. Zwischen den Komponenten müssen Rohrleitungen verlegt werden, dabei darf die Probenahmeeinheit nicht außeracht gelassen werden. Bei ACO LipuSmart sind der Rückstauschutz durch die bereits installierte Hebeanlage sowie die Probenahme im Produkt integriert. Dies ermöglicht eine deutlich kürzere Gesamtinstallation (bis zu 25% gegenüber Einzelkomponenten). Die Minimierung der Gesamtlänge kommt auch der benötigen Mindestlänge der nach DIN 4040-100 geforderten Beruhigungsstrecke entgegen, die wiederum die Abscheidewirkung verbessert. Da sich die Pumpentechnik vom Sammelbehälter der Hebeanlage nicht nur stirnseitig, sondern auch am passenden Anschlussstutzen in Fließrichtung links oder rechts montieren lässt, kann die Länge der Gesamtinstallation bei extremen Einbausituationen nochmals verringert werden.

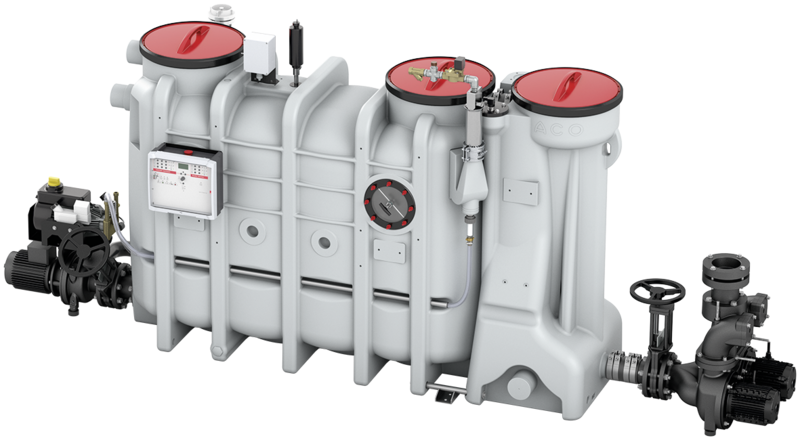

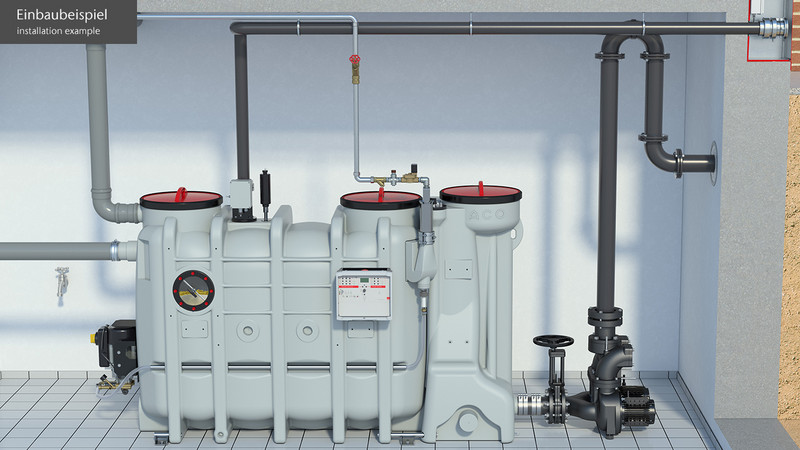

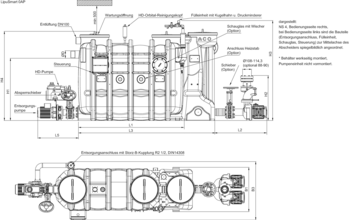

Fettabscheider mit integrierter Hebeanlage LipuSmart-P-OAP Ausbaustufe 3
Produktvorteile
- Integrierter Rückstauschutz
- Nur eine Lüftungsleitung notwendig
- Für den LipuSmart-P NS 2 empfiehlt ACO die bauseitige Installation von 2 Lüftungsleitungen
- Kompakte Aufstellmaße: Die Pumpentechnik lässt sich flexibel an 3 Seiten montieren
- Innovative Gesamtanlagensteuerung zur Integration in die Gebäudeleittechnik
- 4in1 – Komplettlösung
- Optionale Modbus-Anbindung
- Strukturelle Stabilität des Behälters mit hoher Standsicherheit
Produktinformationen
- Programmgesteuerte, geruchsfreie Entsorgung und Reinigung über Direktabsaugung und hydromechanische Hochdruckinnenreinigung
- Entsorgungsanschluss DN 65, Gegenflansch mit Storz-Kupplung 75B und Blindkupplung 2½"
- Fülleinheit mit Magnetventil
- Bluetooth-Schnittstelle (LipuSmart App/Android)

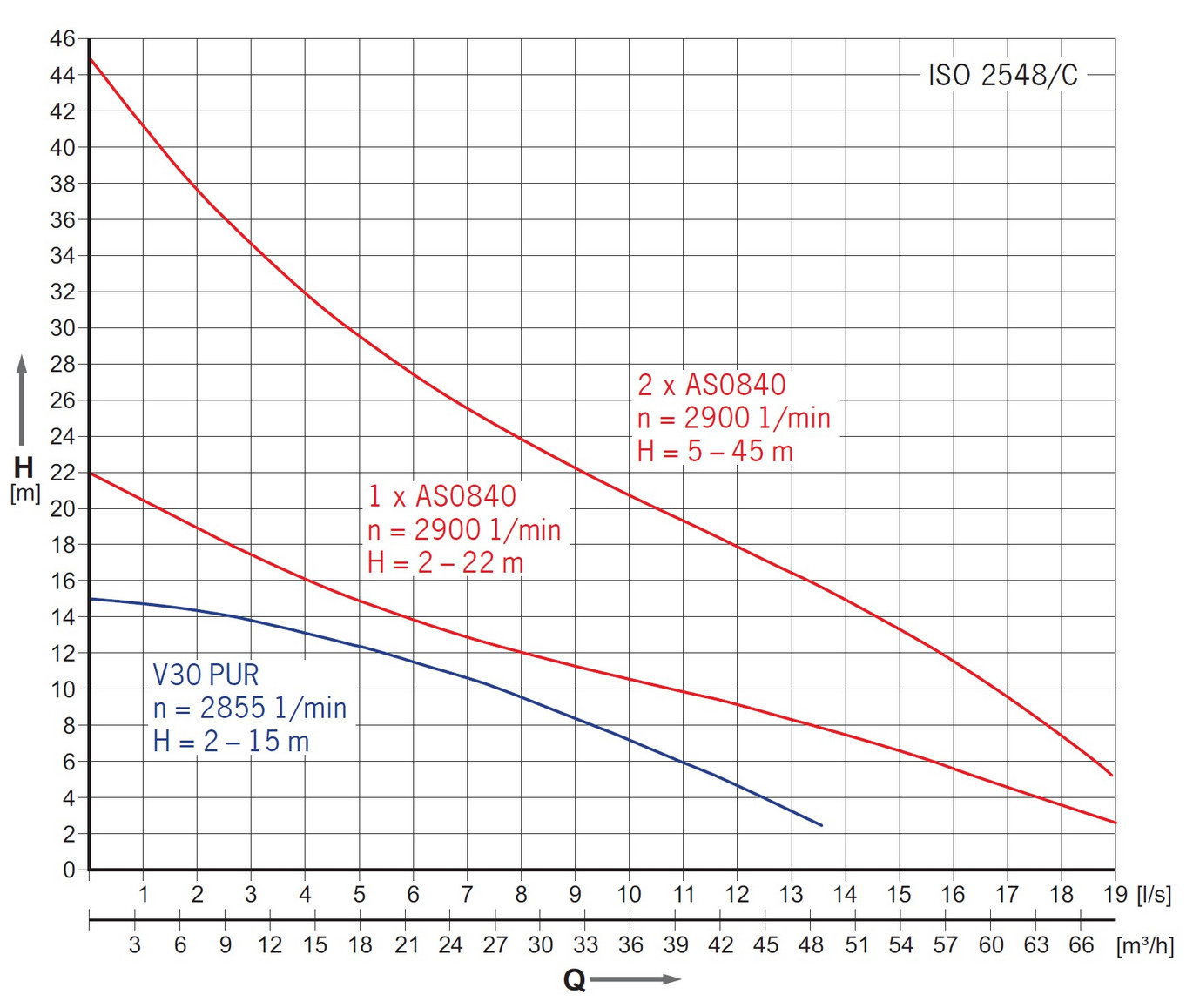

- Entsorgungspumpe mit Freistromlaufrad für Gesamtförderhöhe über 6 Metern
Infobox

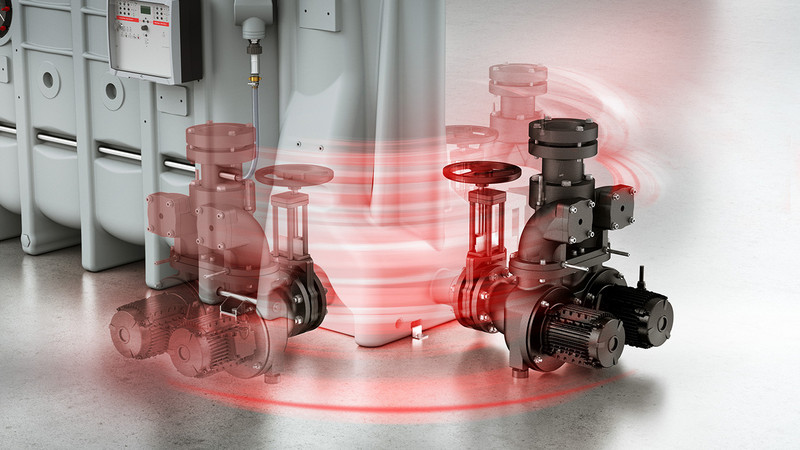

Die LipuSmart Pumpentechnik lässt sich flexibel an 3 Seiten des Behälters montieren.
Blitzleuchte
Blitzleuchte
Fettschichtdicken-Messgerät
Passend für
- LipuJet-P
- Oval NS 1 – 10
- Rund NS 2 – 22,5
- LipuJet-S
- Oval NS 1 – 10
- Rund NS 2 – 20
- LipuSmart-P
- Oval NS 1 – 10
Beschreibung
- Zur elektronischen Messung der Fettschicht
- Geeignet für flüssige und/oder aushärtende Fette
- Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 3 m
- Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (80 %) u. der Vorwarnung des Vollzustandes (50 %)
- Mit optischer Anzeige des Füllstandes
- Mit beheiztem Sondenstab zur Erhöhung der Betriebssicherheit
- Betriebsspannung: 230VAC/5 VA
- Schutzklasse: IP 54
- Leistung: ca. 12 W
- Gewicht: 2,8 kg

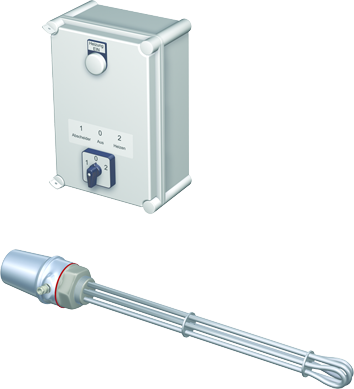

Heizstab
ACO Ozone-System
Passend für
- Fettabscheideranlagen, Innenbereich
- Fettabscheideranlagen, Außenbereich
- Hebeanlagen
- PumpstationenHebeanlagen
Beschreibung
- ACO Ozone minimiert Gerüche, die durch Fettabscheider, Hebeanlagen und Pumpstationen entstehen können
- Werkstoff: Säurebeständiger Edelstahl
Set besteht aus:
- ACO Ozone – Ozongenerator
- Größe (L x B x H): 270 x100 x 85 mm
- Nennspannung 230 V/50 Hz
- Schutzart IP20
- ACO Ozone-Pumpe – Speisepumpe
- Größe (L x B x H): 160 x 90 x 90 mm
- Integrierter Filter
- Nennspannung 230 V/50 Hz
- Schutzart IP54
- ACO Ozone-Halterung – Wandhalterung
- Größe (L x B x H): 295 x 110 x 90 mm
- Schläuche
Fettschichtdicken-Messgerät Multi Control
Passend für
- LipuJet-P
- Oval NS 1 – NS 30
- Rund NS 2 – NS 20
- LipuJet-S
- Oval NS 1 – NS 10
- Rund NS 2 – NS 20
- LipuSmart-P
- Oval NS 1 – 10
Beschreibung
- Zur Ermittlung des Entsorgungsintervalls von Fettabscheidern
- Geeignet für flüssige und/oder aushärtende Fette
- Mit Farb-Touchpanel
- Integrierte SD-Karte zur Aufzeichnung des Messverlaufs
- Mit beheiztem Sondenstab (Temperatur einstellbar)
- Drei potentialfreie Kontakte zur Ausgabe von Voralarm, Vollalarm und Störungen
- Messstab mit Einstellskala
- Betriebsspannung: 100‑240 V bei AC
- Schutzklasse: IP 54
- Leistung: ca. 43 W
- Gewicht: 2,7 kg
Fernbedienung
Geruchsneutralisation
Passend für
- Fettabscheider (inkl. Fremdfabrikate)
Beschreibung
- Abschließbarer Schaltschrank
- Aus Edelstahl, Werkstoff 1.4301
- Geschliffene Oberfläche
- Mit seitlichen Lüftungsschlitzen
- Integrierte Zeitschaltuhr
- Inkl. Geruchsneutralisationsmittel: 9 l
- Mit Dosierpumpe zur zuverlässigen Förderung
- Chemikalienbeständiger Dosierschlauch
- Signalsäule zur Zustandsüberwachung
- PG-Verschraubung zur bauseitigen Anbindung
- Maße Schaltschrank:
- 380 x 600 x 210 mm (B x H x T)
- Anlage steckerfertig
- Inkl. Kabel: 1,5 m
- Steckdose 230 V bauseits zuerstellen
- Gewicht: 36,2 kg
Signalanlage mit GSM-Modul
Passend für
- Alle Fettabscheider
- Fettschichtdicken-Messgerät
- Vorbehälteranlage-duo
- Verfahrenstechnische Anlagen
- Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
- Sinkamat-K (Unterflur) duo
- Muli-Hebeanlagen
- Pumpstationen
- Einbausets
Beschreibung
- Parametrisierbar per App (Android & iOs)
- Netzunabhängiger Alarm per 12 V Bleigel-Akku
- Optische und Akustische Alarmmeldung
- Frei konfigurierbare Eingänge
- 6 digitale mit LED- Zustandsanzeige
- 1 analoger
- 1 Alarmausgang 12 V
- Weiterleitung der Alarms per SMS auf Mobiltelefone
- Zur Montage außerhalb des Ex-Bereiches
- Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
- Schutzarzt: IP54
- Betriebsspannung: 230 V/AC 50/60 Hz
- Gewicht: 2 kg
Signalanlage
Passend für
- Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
- Alle Muli Abwasserhebeanlagen
- Vorbehälteranlage-duo
- Muli-Max
- Powerlift–P
- Sinkamat –K/-KD
- Sinkamat-Z
- Sinkamat-K (Unterflur)
- Duo
- LipuLift-P
Beschreibung
- Selbstaufladend
- Mit potentialfreiem Kontakt
- Optisch und akustisch
- Ohne Kontaktgeber
- Zur Montage außerhalb des Ex-Bereiches
- Abmessungen: 175 x 125 x 75 mm B x H x T
- Schutzart: IP65
- Betriebsspannung: 230 V/AC 50/60 Hz
- Steckerfertig mit Kabel: 2 m
- Gewicht: 1,4 kg
Signalhupe
Heizstab
Anschlusskasten
Unterputzrahmen
Storzkupplung für Pendelgasleitungen
Anschlusskasten
Passend für
- Fettabscheider
- LipuMax-P-D/DM/DA
- LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
- LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
- Stärkeabscheider FapuMax-P-DA
- Leichtflüssigkeitsabscheider Coalisator-P
- LipuLift-P-D/-DA/-DAP
Beschreibung
- Für Entsorgungsanschluss DN 80
- Aus Edelstahl, Werkstoff 1.4301
- Ausführung "Aufputz"
- Türanschlag
- Wahlweise rechts oder links
- Tür abschließbar
- Abmessungen (Breite x Höhe x Tiefe): 370 x 330 x 250 mm
- Gewicht: 10,4 kg
Unterputzrahmen
Anschlusskasten
Passend für
- Fettabscheider
- Stärkeabscheider
- LipuLift-P-D/-DA/-DAP
Beschreibung
- Für Entsorgungsanschluss, Pendelgasleitung (bei Bedarf) und Fernbedienung
- Aus Edelstahl, Werkstoff 1.4301
- Ausführung "Aufputz"
- Frontseite glasgeperlt
- Tür abschließbar, Anschlag links
- Abmessungen B x H x T: 300 x 725 x 160 mm
- Gewicht: 10 kg
Unterputzrahmen
Grobfang DN 100
Passend für
- Fettabscheider LipuJet-P/LipuSmart-P
- NS 1 – 4
- Stärkeabscheider FapuJet-P-OAP
- NS 0,5 – 1
Beschreibung
- Zum Einbau in waagerechte Rohrleitungen DN 100 vor Abscheideranlagen
- Material: PE
- In runder Bauform, mit
- Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
- Korb aus Edelstahl, Werkstoff 1.4571 zur Rückhaltung von Grobstoffen
- Geruchdichter Wartungsöffnung DN 450
- Gewicht: 9,7 kg
Grobfang DN 150
Passend für
- Fettabscheider LipuJet-P/LipuSmart-P
- NS 5,5 – 10
- Stärkeabscheider FapuJet-P-OAP
- NS 2
Beschreibung
- Zum Einbau in waagerechte Rohrleitungen DN 150 vor Abscheideranlagen
- Material: PE
- In runder Bauform, mit
- Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
- Korb aus Edelstahl, Werkstoff 1.4571 zur Rückhaltung von Grobstoffen
- Geruchdichter Wartungsöffnung DN 450
- Gewicht: 12,6 kg
Rohranschluss-Set DN 100 für Fettabscheider
Rohranschluss-Set DN 150 für Fettabscheider
Handmembranpumpe R 1½"
Anschlussstutzen Lüftung
Zulaufstutzen DN 50

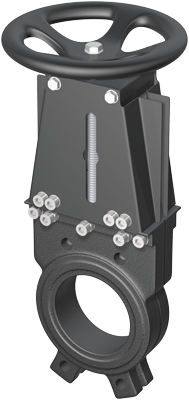

Absperrschieber
Absperrschieber DN 80 für Druckseite
Absperrschieber
Absperrschieber

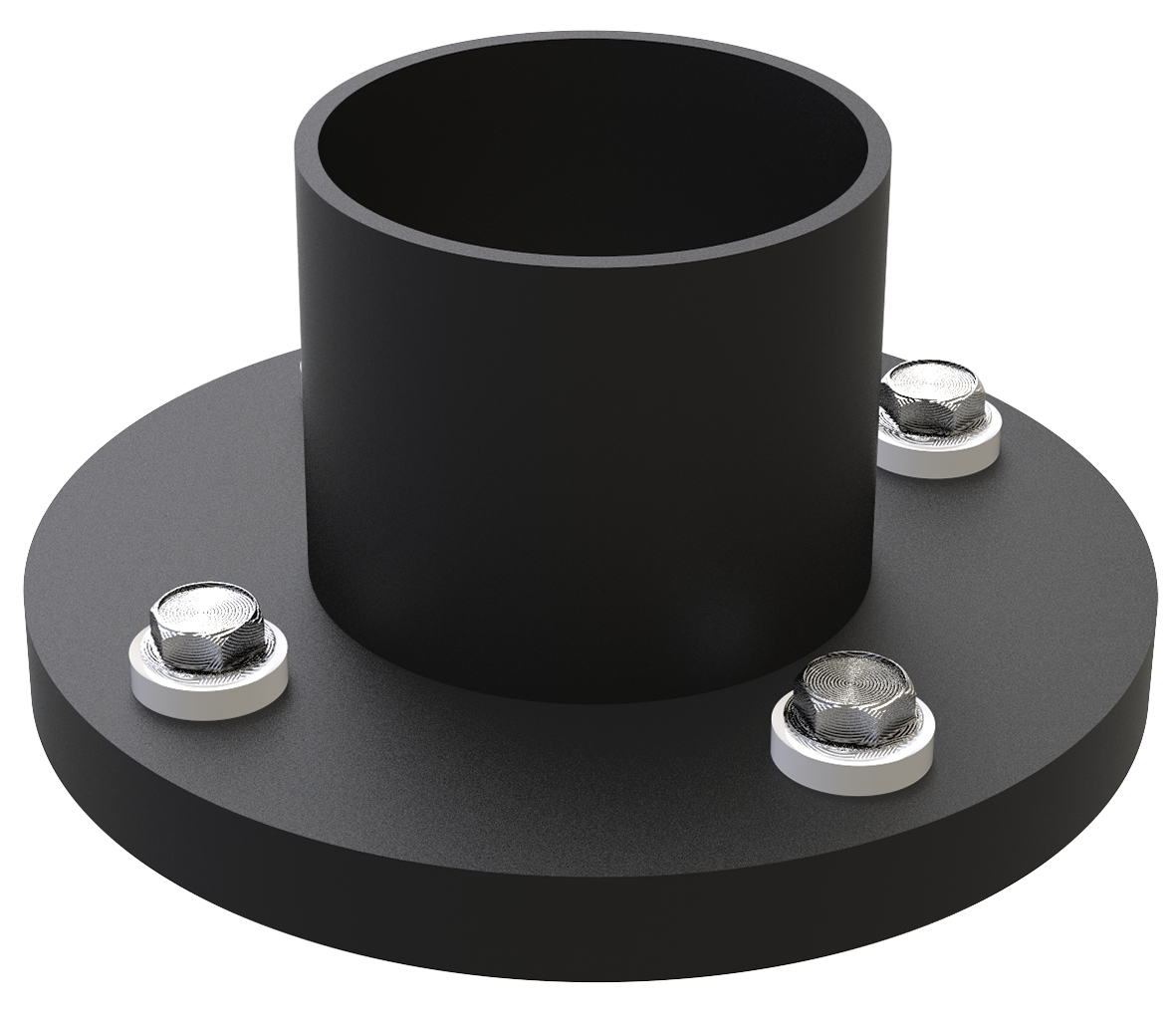

Flanschanschlussteil
Flanschanschlussteil
Zulauf-/Absperrschieber DN 100
Zulauf-/Absperrschieber DN 150
Rundschnurring
LipuSmart App
Passend für
- Gesamtanlagensteuerung
- LipuSmart-P-OA
- LipuSmart-P-OAP
Beschreibung
- Vorteile bei Wartung, Überwachung und Betrieb
- Checklisten zum Einrichten der Fettabscheider und Hebeanlageneinheit
- Fettabscheider-Protokollsystem
- Sicherung der Steuerungseinstellungen
- Verbindung über Bluetooth-Schnittstelle
- Betriebssysteme
- Android
- IOS
- Download:
- Http://aco.me/lipusmartapp
- QR-Code im Datenblatt
Betriebstagebuch
Im Neubau sowie im Sanierungsfall spielt die Anzahl der zu verlegenden Rohrleitungen eine entscheidende Rolle. Durch die kompakte Gesamtanlage wird bei der Planung von LipuSmart nur eine Lüftungsleitung benötigt, das vereinfacht nicht nur die Planung, sondern minimiert auch die Baukosten. Ebenso lässt sich LipuSmart problemlos in die Gebäudeleittechnik integrieren und durch die Steuerung aller Anlagenkomponenten mittels einer Gesamtanlagensteuerung, kann auf ein weiteres Steuerungsgerät sowie dessen Installation verzichtet werden.
ACO ist Ihr Systemanbieter für Inbetriebnahme, Wartung und Entsorgung
Von der Schweißung geteilter Abscheider direkt auf der Baustelle, über die Fertigmontage von Anlagenkomponenten, der Generalinspektion, Wartung und Reparatur bis hin zu Modernisierungen und Anlagenumbau – bei ACO erhalten Sie alles aus einer Hand. Die hohe Servicequalität der ACO Serviceprofis gewährleistet Ihnen höchste Betriebssicherheit mit hoher Kostentransparenz durch pauschalierte Standarddienstleistungen. Ein dauerhaft zuverlässiger Betrieb einer Anlage ist nur bei ordnungsgemäßer Wartung in regelmäßigen Intervallen sichergestellt. Die Regelung erfolgt durch die jeweiligen DIN- / EN-Normen, die untenstehende Auflistung zeigt diese für die wichtigsten Anlagengruppen.
- Fettabscheideranlagen gemäß DIN 4040 Teil 100 sowie EN 1825-2
- Abwasserhebeanlagen/Pumpstationen gemäß DIN 1986 Teil 100 sowie EN 12056
- Rückstausicherungen gemäß DIN 1986 Teil 3
- Leichtflüssigkeitsabscheider gemäß DIN 1999-100
Wartungsvertrag Basic
ACO Serviceleistungen
- allgemeine Zustandsprüfung und Sichtung der Anlage
- Überprüfung der funktionsrelevanten Komponenten hinsichtlich sichtbarer Korrosions- und sonstiger Alterserscheinungen
- Dokumentation der Inspektionsergebnisse in einem Zustandsbericht
Wartungsvertrag Comfort
ACO Serviceleistungen
- alle Leistungen aus dem Wartungsvertrag Basic
- An- und Abfahrtskosten
- Reinigung der Anlage (die Organisation, Durchführung und Vergütung der Entsorgung erfolgt bei Abscheideranlagen bauseitig)
- normgerechte Anlagenwartung gemäß individuellem Wartungsplan
- Klein- und Dichtungsmaterial bis zu einem Warenwert von € 25,00 exkl. der gültigen MwSt. je zu wartender Anlage
- Dokumentation der Ergebnisse in einem Wartungsbericht
Wartungsvertrag Premium
ACO Serviceleistungen
- alle Leistungen aus dem Wartungsvertrag Comfort
- Sicherheitsinspektion und Instandsetzung der Anlage durch die Lieferung und den Einbau von Verschleißteilen, ausgehend von einem bestimmungsgemäßen Gebrauch
- Dokumentation der Ergebnisse in einem detaillierten Zustandsbericht
- Wiederherstellung des Sollzustands der Anlage(n) bei erforderlichen Instandsetzungen innerhalb 48 Stunden (optional)
VORTEILE BEI PLANUNG UND AUSLEGUNG
Liegt der Ruhewasserspiegel des Fettabscheiders unterhalb der Rückstauebene so ist eine entsprechende Rückstausicherung (Hebeanlage) gemäß DIN EN 12050 zu planen. Bei LipuSmart ist diese Schutzfunktion integriert, wodurch sich die Planung und Auslegung erheblich vereinfachen. Im Neubau sowie in der Sanierung spielt die Anzahl der zu verlegenden Rohrleitungen eine entscheidende Rolle. Durch die kompakte Gesamtanlage wird bei der Planung von LipuSmart nur eine Lüftungsleitung benötigt. Das vereinfacht nicht nur die Planung, sondern minimiert auch die Baukosten. LipuSmart kann über Modbus problemlos in die Gebäudeleittechnik integriert werden. Die Steuerung aller Anlagenkomponenten erfolgt mittels einer Gesamtanlagensteuerung und ermöglicht so eine permantene Überwachung der Anlage.
Planung und Auslegung in einem Schritt
LipuSmart reduziert den Aufwand für Planung und Auslegung auf eine einzige Entscheidung: für ein Produkt, das leistungsstarke Abscheide- und Pumpentechnik mit anspruchsvollem Komfort vereint.
LipuSmart ist die zeitsparende und planungssichere Wahl,
- weil der Rückstauschutz integriert ist
- weil nur eine Lüftungsleitung geplant werden muss
- weil sich mit einer Gesamtanlagensteuerung alle Anlagenkomponenten problemlos in die Gebäudeleittechnik integrieren lassen
VORTEILE BEI DER INSTALLATION
Durch die kompakte Bauweise sind das Einbringen und die Installation von LipuSmart im Vergleich zu anderen Abscheidersystemen stark vereinfacht. Eine Zwischenverrohrung von Fettabscheider, Probenahmetopf und Hebeanlage entfällt. Darüber hinaus muss nur noch eine, statt bisher zwei Lüftungsleitungen für die Gesamtanlage installiert werden. Dies vereinfacht nicht nur die Installation von LipuSmart, sondern löst auch speziell in der Sanierungspraxis das Platzproblem. Alle Steuerungskomponenten von LipuSmart sind perfekt aufeinander abgestimmt. Mittels Plug&Play werden die Komponenten verbunden und die Anlage kann über die Steuerung direkt in Betrieb genommen werden. Eine Einrichtung durch den Elektriker entfällt. In beengten Raumsituationen bietet LipuSmart durch die Variabilität der Pumpeneinheit verschiedene Aufstellmöglichkeiten, die direkt vor Ort angepasst werden können.
Schnelle und sichere Installation
Ein Produkt so zu konzipieren, dass es sicher in der Planung und Auslegung ist, ist eine Herausforderung. Die einzelnen Komponenten so aufeinander abzustimmen, dass es ebenso sicher und einfach zu installieren ist, eine weitere.
LipuSmart vereint beides,
- durch integrierte Rückstausicherung
- durch Zeitersparnis aufgrund einfacher Montage
- durch Plug&Play-Anschluss der integrierten Gesamtanlagensteuerung
Variabilität und Erweiterbarkeit dank flexibler Konstruktion
Situationsgerechte Planung bedeutet jedes Mal individuell zu entscheiden. Hierbei schränken starre Standardlösungen notwendige Handlungsspielräume ein. Deshalb ist LipuSmart flexibel konstruiert.
Selbstverständlich ist LipuSmart in allen marktüblichen Fettabscheider-Ausbaustufen erhältlich. Die Pumpentechnik lässt sich flexibel montieren und definiert somit den bauseitigen Installationsspielraum neu.
In Sachen Performance startet LipuSmart von der Poleposition und baut seinen Vorsprung durch zahlreiche optionale Features aus:
- Fettschicht-Dickenmessung
- Automatische Hochdruck-Innenreinigung
- Signalanlage mit GSM-Modul
- Entsorgungspumpe
- Schauglas
- Fülleinheit
