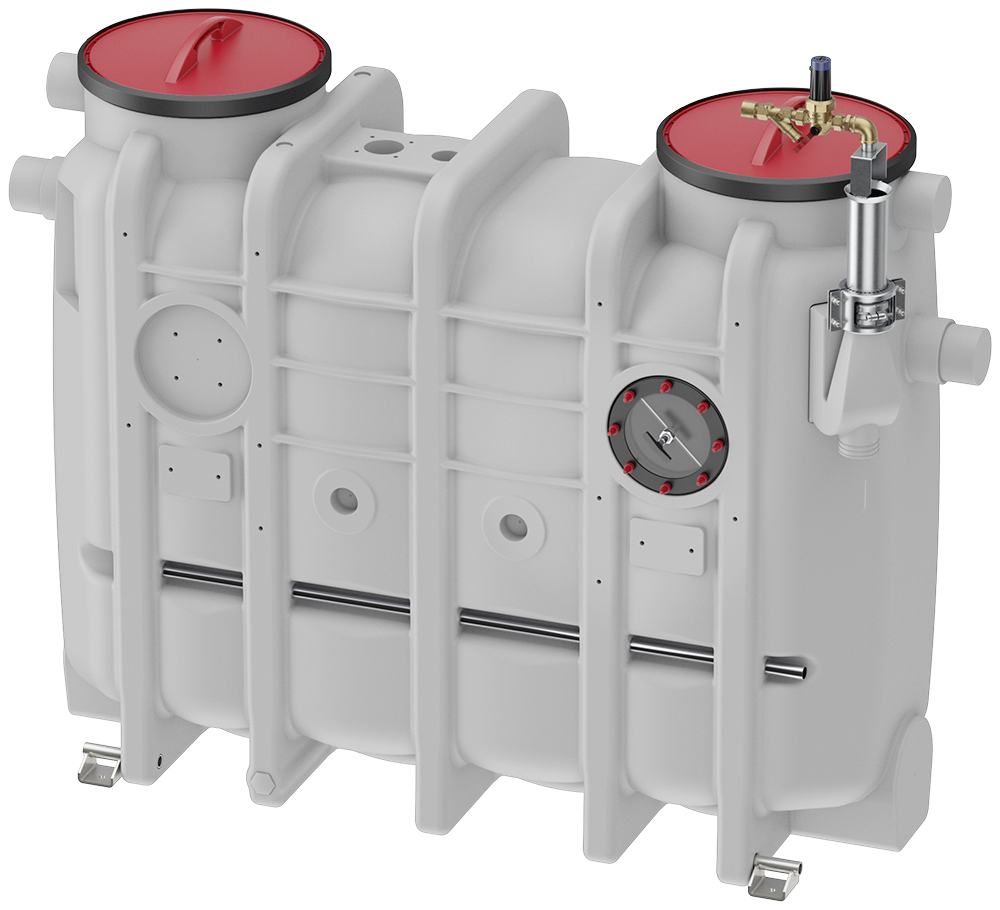

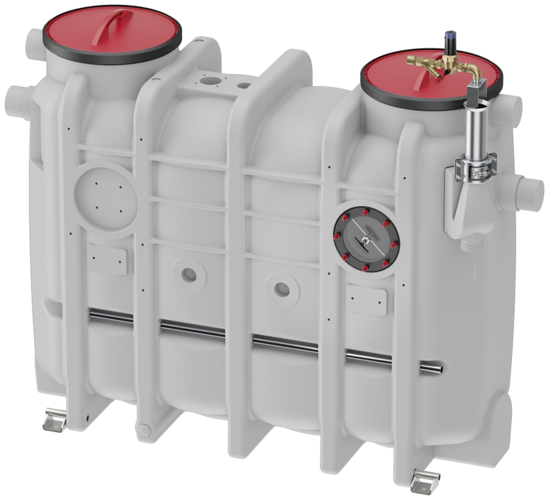

Fettabscheider LipuJet-P-OB Basisausführung
Produktvorteile
- Strukturelle Stabilität des Behälters mit Standsicherheitsnachweis von 25 Jahren
- Minimierung der Entsorgungs- und Wartungskosten durch wirtschaftliche Nenngrößenabstufungen
- Optimales Einbringmaß
- Geringes Gewicht
Produktinformationen
- Fettabscheideranlage gemäß DIN EN 1825 und DIN 4040‑100
- Zum Einbau in Räumen – frostfrei
- Mit integriertem Schlammfang
- Bedienseite: rechts/links
- Absaug- und Entleerungsumpf mit Grundablassmuffe R 1"
- Geruchsdichte Wartungsöffnung, Durchmesser: 450 mm

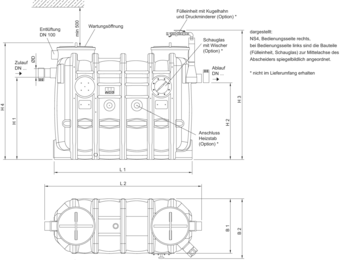

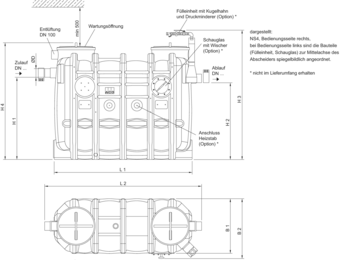

| Artikel-Nr. | Nenngröße | Abmessungen | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L1 | L2 | H1 | H2 | H3 | H4 | B1 | B2 | D | ||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||
| 3551.34.00 | NS 1 | 1100 | 1300 | 830 | 760 | 1480 | 1300 | 700 | 770 | 110 |
| 3552.34.00 | NS 2 | 1100 | 1300 | 1055 | 985 | 1680 | 1500 | 700 | 770 | 110 |
| 3553.34.00 | NS 3 | 1450 | 1650 | 1055 | 985 | 1680 | 1500 | 700 | 770 | 110 |
| 3554.34.00 | NS 4 | 1760 | 2000 | 1055 | 985 | 1680 | 1500 | 700 | 770 | 110 |
| 3555.34.00 | NS 5,5 | 1760 | 2000 | 1250 | 1180 | 1880 | 1700 | 950 | 1020 | 160 |
| 3557.34.00 | NS 7 | 1960 | 2200 | 1250 | 1180 | 1880 | 1700 | 950 | 1020 | 160 |
| 3558.34.00 | NS 8,5 | 2250 | 2485 | 1250 | 1180 | 1880 | 1700 | 950 | 1020 | 160 |
| 3560.34.00 | NS 10 | 2450 | 2690 | 1250 | 1180 | 1880 | 1700 | 950 | 1020 | 160 |

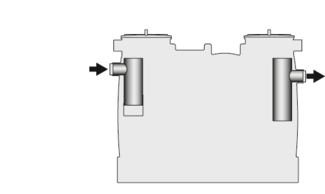

Merkmale der Basisausführung:
- Entleerung und Reinigung über Revisionsöffnung
- Geruchsbildung bei Entleerung und Reinigung

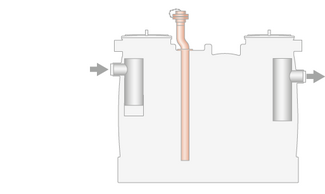

Merkmale der Ausbaustufe 1:
- Anschluss für Direktabsaugung
- Geruchsbildung nur bei Reinigung

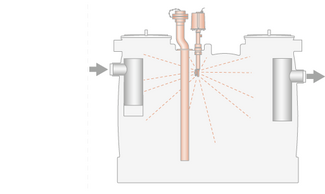

Merkmale der Ausbaustufe 2:
- Anschluss für Direktabsaugung
- Hochdruckreinigung mit manueller Bedienung
- Optional mit Entleerungspumpe
- Keine Geruchsbildung
LipuJet-P-OMP (mit Entsorgungspumpe)

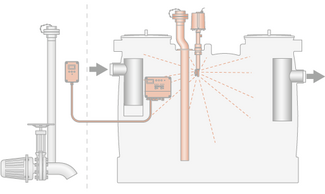

Merkmale der Ausbaustufe 3:
- Anschluss für Direktabsaugung
- Vollautomatischer Programmablauf
- Optional mit Entleerungspumpe und Fernbedienung
- Keine Geruchsbildung
LipuJet-P-OAP (mit Entsorgungspumpe)
Fettschichtdicken-Messgerät
Passend für
- LipuJet-P
- Oval NS 1 – 10
- Rund NS 2 – 20
- LipuJet-S
- Oval NS 1 – 10
- Rund NS 2 – 20
- LipuSmart-P
- Oval NS 1 – 10
Beschreibung
- Zur elektronischen Messung der Fettschicht
- Geeignet für flüssige und/oder aushärtende Fette
- Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 3 m
- Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (80 %) u. der Vorwarnung des Vollzustandes (50 %)
- Mit optischer Anzeige des Füllstandes
- Mit beheiztem Sondenstab zur Erhöhung der Betriebssicherheit
- Betriebsspannung: 230VAC/5 VA
- Schutzklasse: IP 54
- Leistung: ca. 12 W
- Gewicht: 2,8 kg
Fettschichtdicken-Messgerät Multi Control
Passend für
- LipuJet-P
- Oval NS 1 – NS 30
- Rund NS 2 – NS 20
- LipuJet-S
- Oval NS 1 – NS 10
- Rund NS 2 – NS 20
- LipuSmart-P
- Oval NS 1 – 10
Beschreibung
- Zur Ermittlung des Entsorgungsintervalls von Fettabscheidern
- Geeignet für flüssige und/oder aushärtende Fette
- Mit Farb-Touchpanel
- Integrierte SD-Karte zur Aufzeichnung des Messverlaufs
- Mit beheiztem Sondenstab (Temperatur einstellbar)
- Drei potentialfreie Kontakte zur Ausgabe von Voralarm, Vollalarm und Störungen
- Messstab mit Einstellskala
- Betriebsspannung: 100‑240 V bei AC
- Schutzklasse: IP 54
- Leistung: ca. 43 W
- Gewicht: 2,7 kg
Geruchsneutralisation
Passend für
- Fettabscheider (inkl. Fremdfabrikate)
Beschreibung
- Abschließbarer Schaltschrank
- Aus Edelstahl, Werkstoff 1.4301
- Geschliffene Oberfläche
- Mit seitlichen Lüftungsschlitzen
- Integrierte Zeitschaltuhr
- Inkl. Geruchsneutralisationsmittel: 9 l
- Mit Dosierpumpe zur zuverlässigen Förderung
- Chemikalienbeständiger Dosierschlauch
- Signalsäule zur Zustandsüberwachung
- PG-Verschraubung zur bauseitigen Anbindung
- Maße Schaltschrank:
- 380 x 600 x 210 mm (B x H x T)
- Anlage steckerfertig
- Inkl. Kabel: 1,5 m
- Steckdose 230 V bauseits zuerstellen
- Gewicht: 36,2 kg
7980.90.00: ACO Ozone-System
Passend für
- Fettabscheideranlagen, Innenbereich
- Fettabscheideranlagen, Außenbereich
- Hebeanlagen
- PumpstationenHebeanlagen
Beschreibung
- ACO Ozone minimiert Gerüche, die durch Fettabscheider, Hebeanlagen und Pumpstationen entstehen können
- Werkstoff: Säurebeständiger Edelstahl
Set besteht aus:
- ACO Ozone – Ozongenerator
- Größe (L x B x H): 270 x100 x 85 mm
- Nennspannung 230 V/50 Hz
- Schutzart IP20
- ACO Ozone-Pumpe – Speisepumpe
- Größe (L x B x H): 160 x 90 x 90 mm
- Integrierter Filter
- Nennspannung 230 V/50 Hz
- Schutzart IP54
- ACO Ozone-Halterung – Wandhalterung
- Größe (L x B x H): 295 x 110 x 90 mm
- Schläuche
Signalanlage mit GSM-Modul
Passend für
- Alle Fettabscheider
- Fettschichtdicken-Messgerät
- Geruchsneutralisation
- Vorbehälteranlage-duo
- Verfahrenstechnische Anlagen
- Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
- Sinkamat-K (Unterflur) duo
- Alle Muli-Hebeanlagen
- Muli-Max
- Powerlift–P
Beschreibung
- Netzunabhängiger Alarm
- Optische und Akustische Alarmmeldung
- Frei konfigurierbare Eingänge
- 6 digitale
- 2 analoge
- 1 Alarmausgang 12 V
- Inkl. GSM- Antenne (2,5 m Kabel)
- Weiterleitung des Alarms per SMS auf Mobiltelefone
- Zur Montage außerhalb des Ex-Bereiches
- Gehäuse: 178 x 125 x 102 mm (L x H x T)
- Einschub für Standard SIM-Karte
- Schutzarzt: IP54 (mit mont. Antennenstecker IP44)
- Betriebsspannung: 230 V
- Bei AC mit 50/60 Hz
- Gewicht: 2 kg
Heizstab
Passend für
- Fettabscheider
Beschreibung
- Zur Verflüssigung der Fettschicht
- Inkl. Steuerung
- Elektroanschluss
- 400 V/50 Hz/16 A/6,0 kW
- Gewicht: 15 kg
Fülleinheit
Passend für
- Fettabscheider
- LipuJet-P-OB/OD/R/RD
- LipuSmart-P-OB/OD
- Biologische Abwasserbehandlung
- BioJet-P-OM/RM (NS 2‑25)
Beschreibung
- Freier Auslauf gemäß DIN 1988 Teil 4
- Zum Anschluss ans Trinkwassernetz
- Mit DVGW/KIWA Zulassung und Schrägsitzventil R ¾"
- Druckminderer mit integrieten Schmutzfänger
- Gewicht: 3,5 kg
Anschlusskasten
Passend für
- Fettabscheider
- Stärkeabscheider
- LipuLift-P-D/-DA/-DAP
Beschreibung
- Für Entsorgungsanschluss und Fernbedienung
- Aus Edelstahl, Werkstoff 1.4301
- Anbringung: "Aufputz"
- Abmessung (Breite x Höhe x Tiefe): 500 x 500 x 160 mm
- Gewicht: 11,6 kg
Unterputzrahmen
Passend für
- Anschlusskasten
- 7601.80.20
- LipuLift-P-D/-DA/-DAP
Beschreibung
- Abmessung (Breite x Höhe x Tiefe): 565 x 565 x 15 mm
- Gewicht: 1,2 kg
Storzkupplung für Pendelgasleitungen
Passend für
- Zur Montage in Anschlusskasten ArtNr. 7601.80.22
Beschreibung
- Storzkupplung 75B
- Für Anbindung Pendelgasleitung des Entsorgungsfahrzeugs
- Für Rohranschluss Rp 2½" (Innengewinde)
- Gewicht: 1,8 kg
Anschlusskasten
Passend für
- Fettabscheider
- LipuMax-P-D/DM/DA
- LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
- LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
- Stärkeabscheider FapuMax-P-DA
- Leichtflüssigkeitsabscheider Coalisator-P
- LipuLift-P-D/-DA/-DAP
Beschreibung
- Für Entsorgungsanschluss DN 80
- Aus Edelstahl, Werkstoff 1.4301
- Ausführung "Aufputz"
- Türanschlag
- Wahlweise rechts oder links
- Tür abschließbar
- Abmessungen (Breite x Höhe x Tiefe): 370 x 330 x 250 mm
- Gewicht: 10,4 kg
Unterputzrahmen
Passend für
- Anschlusskasten
- 7601.80.22
- LipuLift-P-D/-DA/-DAP
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Abmessungen (Breite x Höhe x Tiefe): 421 x 381 x 25 mm
- Gewicht: 1 kg
Anschlusskasten
Passend für
- Fettabscheider
- Stärkeabscheider
- LipuLift-P-D/-DA/-DAP
Beschreibung
- Für Entsorgungsanschluss, Pendelgasleitung (bei Bedarf) und Fernbedienung
- Aus Edelstahl, Werkstoff 1.4301
- Ausführung "Aufputz"
- Frontseite glasgeperlt
- Tür abschließbar, Anschlag links
- Abmessungen B x H x T: 300 x 725 x 160 mm
- Gewicht: 10 kg
Unterputzrahmen
Passend für
- Anschlusskasten
- 7601.80.24
- LipuLift-P-D/-DA/-DAP
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Ausführung "Unterputz",
- Frontseite glasgeperlt
- Abmessung B x H x T:
- 405 x 830 x 30 mm
- Gewicht: 2,1 kg
Schauglas
Passend für
- Fettabscheider
- LipuJet-P-OB/OD/R/RD
- LipuSmart-P-OB/OD
- Biologische Abwasserbehandlung
- BioJet-P-OM/RM (NS 2‑25)
Beschreibung
- Nennweite: DN 200
- Mit Scheibenwischer
- Gewicht: 3,2 kg
Probenahmetopf DN 100
Passend für
- Fettabscheider LipuJet-P/LipuSmart-P
- NS 1 – 4
- Stärkeabscheider FapuJet-P-OAP
- NS 0,5 – 1
- Leichtflüssigkeitsabscheider Coalisator-P
Beschreibung
- Zum Einbau in waagerechte Rohrleitungen DN 100 nach Abscheideranlagen
- Material: PE
- In runder Bauform, mit
- Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
- Geruchdichter Wartungsöffnung DN 450
- Gewicht: 10,2 kg
Probenahmetopf DN 150
Passend für
- Fettabscheider LipuJet-P/LipuSmart-P
- NS 5,5 – 10
- Stärkeabscheider FapuJet-P-OAP
- NS 2
Beschreibung
- Zum Einbau in waagerechte Rohrleitungen DN 150 nach Abscheideranlagen
- Material: PE
- In runder Bauform, mit
- Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
- Geruchdichter Wartungsöffnung DN 450
- Gewicht: 10,1 kg
Probenahmetopf DN 100
Passend für
- Fettabscheider LipuJet-P/LipuSmart-P
- NS 1 – 4
- Stärkeabscheider FapuJet-P-OAP
- NS 0,5 – 1
- Leichtflüssigkeitsabscheider Coalisator-P
Beschreibung
- Zum Einbau in senkrechte Rohrleitung DN 100 nach Abscheideranlagen
- Material: PE
- In runder Bauform, mit
- Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
- Geruchdichter Wartungsöffnung DN 450
- Gewicht: 10,2 kg
Probenahmetopf DN 150
Passend für
- Fettabscheider LipuJet-P/LipuSmart-P
- NS 5,5 – 10
- Stärkeabscheider FapuJet-P-OAP
- NS 2
Beschreibung
- Zum Einbau in senkrechte Rohrleitung DN 150 nach Abscheideranlagen
- Material: PE
- In runder Bauform, mit
- Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
- Geruchdichter Wartungsöffnung DN 450
- Gewicht: 10,1 kg
Grobfang DN 100
Passend für
- Fettabscheider LipuJet-P/LipuSmart-P
- NS 1 – 4
- Stärkeabscheider FapuJet-P-OAP
- NS 0,5 – 1
Beschreibung
- Zum Einbau in waagerechte Rohrleitungen DN 100 vor Abscheideranlagen
- Material: PE
- In runder Bauform, mit
- Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
- Korb aus Edelstahl, Werkstoff 1.4571 zur Rückhaltung von Grobstoffen
- Geruchdichter Wartungsöffnung DN 450
- Gewicht: 9,7 kg
Grobfang DN 150
Passend für
- Fettabscheider LipuJet-P/LipuSmart-P
- NS 5,5 – 10
- Stärkeabscheider FapuJet-P-OAP
- NS 2
Beschreibung
- Zum Einbau in waagerechte Rohrleitungen DN 150 vor Abscheideranlagen
- Material: PE
- In runder Bauform, mit
- Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
- Korb aus Edelstahl, Werkstoff 1.4571 zur Rückhaltung von Grobstoffen
- Geruchdichter Wartungsöffnung DN 450
- Gewicht: 12,6 kg
Rohranschluss-Set DN 100 für Fettabscheider
Passend für
- Fettabscheider LipuJet/LipuSmart zur Freiaufstellung
- NS 1‑4
Beschreibung
- Zum Anschluss der Zulaufsleitung an Fettabscheideranlagen
- Aus Edelstahl, Werkstoff 1.4404
- Dichtung EPDM
- DN 100
- 2 x Bögen 45°
- 1 x Zwischenstück 250 mm
- 1 x Beruhigungsstrecke 1000 mm
- Gewicht: 5,2 kg
Rohranschluss-Set DN 150 für Fettabscheider
Passend für
- Fettabscheider LipuJet/LipuSmart zur Freiaufstellung
- NS 5,5‑10
Beschreibung
- Zum Anschluss der Zulaufsleitung an Fettabscheideranlagen
- Aus Edelstahl, Werkstoff 1.4404
- Dichtung EPDM
- DN 150
- 2 x Bögen 45°
- 1 x Zwischenstück 250 mm
- 1 x Beruhigungsstrecke 1500 mm
- Gewicht: 12,7 kg
Absperrschieber
Passend für
- Fettabscheider zur Freiaufstellung
- Stärkeabscheider zur Freiaufstellung
Beschreibung
- Aus Gusseisen
- Schieberplatte, Spindel aus Edelstahl, Werkstoff 1.4301
- DN 100
- Baulänge (L): 50 mm
- Spindelweg (H1 – H2): 365 – 465 mm
- Durchmesser Handrad: 200 mm
- Gewicht: 15 kg
Absperrschieber
Passend für
- Fettabscheider zur Freiaufstellung
- Stärkeabscheider zur Freiaufstellung
Beschreibung
- Aus Gusseisen
- Schieberplatte, Spindel aus Edelstahl, Werkstoff 1.4301
- DN 150
- Baulänge (L): 60 mm
- Spindelweg (H1 – H2): 478 – 639 mm
- Durchmesser Handrad: 200 mm
- Gewicht: 29,4 kg
Flanschanschlussteil
Passend für
- Absperrschieber DN 100
- 7602.00.12
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Dichtung: NBR
- Zwei Stück erforderlich
- DN 100
- Baulänge (L): 75 mm
- Gewicht: 6,5 kg
Flanschanschlussteil
Passend für
- Absperrschieber DN 150
- 7604.00.12
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Dichtung: NBR
- Zwei Stück erforderlich
- DN 150
- Baulänge (L): 75 mm
- Gewicht: 10 kg
Zulauf-/Absperrschieber DN 100
Passend für
- Abwasserhebeanlagen
- Fettabscheider aus Polyethylen
- Stärkeabscheider aus Polyethylen
- Vorbehälteranlagen Typ 2 und 4
- LipuMobil-P – Typ 0,5
Beschreibung
- Aus PVC
- Beiderseits Steckmuffe 110 mm mit Lippendichtring
- Gesamtmaße: 176 x 330 mm (L x H)
- Max. Druck: 0,5 bar
- Gewicht: 3,1 kg
Zulauf-/Absperrschieber DN 150
Passend für
- Abwasserhebeanlagen
- Fettabscheider aus Polyethylen
- Stärkeabscheider aus Polyethylen
- Vorbehälteranlagen Typ 7 bis 10
Beschreibung
- Aus PVC
- Beiderseits Steckmuffe 160 mm mit Lippendichtring
- Gesamtmaße: 226 x 510 mm (L x H)
- Max. Druck: 0,5 bar
- Gewicht: 7 kg
Betriebstagebuch
Passend für
- Fettabscheider
- Zum Erdeinbau
- Zur Freiaufstellung
Beschreibung
- Inhalt: Checklisten und Formblättern zur Dokumentation der Eigenkontrolle, Wartung und Entsorgung der Anlage gemäß DIN 4040‑100
- Format: A4 mit 2-facher Ringösenheftung
- Umfang: 60 Seiten
- Ausgelegt für 5 Jahre
- Gewicht: 0,3 kg
Service-Fettabscheider: Inbetriebnahme
Passend für
- ACO Fettabscheider zur Freiaufstellung
Beschreibung
Die Inbetriebnahme beinhaltet folgende Leistungen:
- An- und Abfahrt inkl. Arbeitszeit, die den Arbeitsumfang der Inbetriebnahme nicht überschreiten
- Kontrolle der Installation
- Elektrische Prüfung
- Mechanische Prüfung
- Anlagenparametrierung
- Mehrfacher Probelauf
- Einweisung des Bedienpersonals
- Erstellung eine Inbetriebnahme-Checkliste
Bei Abschluss eines Original ACO-Wartungsvertrages werden die Kosten der
Erst-Inbetriebnahme mit der ersten Wartung verrechnet!
Weitere Informationen: ACO Service 036965/819‑444
Service-Fettabscheider: Vertragswartung
Passend für
- ACO Fettabscheider zur Freiaufstellung
- Je Fettabscheideranlage einen Vertrag
Beschreibung
- Wartung gemäß Checkliste in Anlehnung an die DIN 4040‑100 sowie DIN EN 1825‑2 bei Abschluss eines Wartungsvertrages mit der ACO Haustechnik.
- Abscheideranlagen sollten durch einen autorisierten Fachbetrieb gewartet werden
- Das Wartungsintervall sollte nicht größer sein als 1 x jährlich.
Die Wartungsdienstleistung beinhaltet folgende Leistungen:
- An- und Abfahrt inkl. Arbeitszeit die unseren Wartungsumfang nicht überschreiten
- Überprüfung der Innenwandflächen
- Funktionskontrolle der elektrischen Einrichtung sofern vorhanden
- Überprüfung der gesamten Anlage mit Erstellen eines Prüfprotokolls und ggf. Instandsetzungsangebot
Zum Zeitpunkt der Wartung sollte ein Entsorgungsfahrzeug zur Verfügung stehen.
Weitere Informationen: ACO Service 036965/819‑444
Service-Fettabscheider: Generalinspektion
Passend für
- ACO Fettabscheider zur Freiaufstellung
Beschreibung
Gemäß DIN 4040‑100 sind Abscheideranlagen vor der Inbetriebnahme und danach in regelmäßigen Abständen von maximal 5 Jahren nach vorheriger vollständiger Entleerung zu prüfen.
Die Prüfung erfolgt gemäß DIN 4040‑100 bzw. DIN EN 1825/DIN EN 1610.
Unser Bericht umfasst die genaue Beschreibung der Anlage mit Aufmaß, Messgrafik und Bilddokumentation, sowie Vorschläge zur weiteren Vorgehensweise (Mängelbeseitigung).
Bauseitig müssen vor der Generalinspektion folgende Vorbereitungen getroffen werden:
- Freie Zufahrt für alle Fahrzeuge
- Vollständige Installation der Anlage
- Elektroanschluß 230 V
- Die Anlage muss zum Zeitpunkt der Prüfung entleert und gereinigt sein
- Die Möglichkeit der kurzfristigen Wasserbefüllung ist erforderlich (Frischwassergestellung durch den Entsorger oder C-Anschluß)
- Für die Arbeiten wird uns kostenfrei ein Helfer zur Verfügung gestellt
- Ihrerseits werden die Steighilfen (Leiter) zur Verfügung gestellt
- Am Tag der Generalinspektion muss der Abscheiderinhalt entsorgt werden! Die Entsorgung bestellt der Kunde, soweit nicht ausdrücklich anders vereinbart.
- Für die Dauer der Generalinspektion darf ca. 4‑5 Stunden kein Zulauf in den Abscheider stattfinden
Weitere Informationen: ACO Service 036965/819‑444
ACO Hebeanlagen
Entwässerung unterhalb der Rückstauebene
Bei Einbau des Fettabscheiders unterhalb der Rückstauebene ist die Entwässerung über eine Doppelhebeanlage sicherzustellen. Üblicherweise bildet bei Fettabscheidern, die im Untergeschoss eingebaut werden, die Straßenoberkante (Bordsteinkante) die Rückstauebene. Somit muss nahezu jeder Fettabscheider über eine Doppelhebeanlage entwässert werden. Dies sollte man strikt, ganz besonders bei frei aufgestellten Abscheidern im Gebäude, beachten, auch wenn nur gelegentlich Rückstaugefahr besteht. Der Fettabscheider ist nur für den drucklosen Betrieb geeignet und zugelassen. Eine Doppelhebeanlage muss eingebaut werden (Vorschrift im industriellen und gewerblichen Bereich), um bei Ausfall einer Pumpe
einen unterbrechungsfreien Betrieb zu gewährleisten. Darüber hinaus ist zu beachten, dass hinter jedem Fettabscheider eine Nachabscheidung der Fettbestandteile im Abwasser erfolgen kann, die Ablagerungen im Hebeanlagenbehälter zur Folge hätte. Deshalb sind regelmäßige Inspektionen der Hebeanlage in Verbindung mit der Fettabscheiderwartung notwendig. Diese Fettablagerungen wirken sich auch negativ auf die Bauteile der Füllstandsmessung, wie z. B. Schwimmerschalter, Kugelgelenkschalter und auch Staurohre mit zu geringem Querschnitt aus. Einzubauen sind Füllstandsmessungen mit groß dimensioniertem Staurohrquerschnitt mit Lufteinperlung zur Selbstreinigung.
Anwendungsfall: Fettabscheider unterhalb der Rückstauebene mit nachgelagerter Hebeanlage
Der Einsatz von Abwasserhebeanlagen ist gemäß DIN 1986-100 und DIN EN 12056 für Ablaufstellen unterhalb der Rückstauebene vorgeschrieben. Je nach Einsatzbereich bietet ACO eine Auswahl an verschiedenen Abwasserhebeanlagen die direkt hinter Fettabscheidern montiert werden können.
Erhöhte Betriebssicherheit durch Lufteinperlung
Über einen Kompressor wird permanent Luft in das Staurohr eingeblasen. Die am Ende des Staurohrs aufsteigenden Luftblasen sorgen für ständige Bewegung unterhalb des Staurohrs, sodass sich kein Restfett aus dem Abscheider festsetzen können. Dadurch wird eine sehr zuverlässig arbeitende Niveaumessung gewährleistet.
Normvorgaben
Für alle Mitgliedsländer der Europäischen Union bedeutet dies:
Jeder Hersteller/Anbieter von Fettabscheidern nach dem Schwerkraftprinzip muss seine Produkte nach den Vorgaben der DIN EN 1825, Teil 1 produzieren. Die Fettabscheider müssen den konstruktiven Vorgaben aus DIN EN 1825, Teil 1 entsprechen. Die Hersteller müssen die Fettabscheider mit dem Zeichen „CE“ kennzeichnen, ein Typenschild am Fettabscheider anbringen und eine Leistungserklärung zur Verfügung stellen.
Werden Fettabscheider auf Kundenwunsch mit Sondermaßen gefertigt (beispielsweise bei beengten Aufstellräumen), so erlischt die Kennzeichnungspflicht im Rahmen der Bauproduktenverordnung. Die Kommunen müssen dann fallspezifisch genehmigen. ACO Haustechnik stellt auf der Seite dop.aco.com Leistungserklärungen für alle Fettabscheider bereit, die mit dem CE-Zeichen gekennzeichnet sind. Behörden dürfen nur diese Leistungserklärungen zur Genehmigung verlangen, die behördliche Aufforderung zur Vorlage weiterer Dokumente (etwa spezielle deutsche Zulassungen) ist nicht zulässig.
ACO Haustechnik und BIM-Daten zu Fettabscheidern
Das Revit-Paket ACO Fettabscheider beinhaltet alle Bauformen – also runde und ovale Abscheider über alle Materialien und alle Ausbaustufen – von der Basisausführung bis hin zur Ausbaustufe III.
Revit-Paket ACO Fettabscheider
Das Revit-Paket unterteilt sich in fünf Hauptfamilien:
- runde Abscheider aus Edelstahl
- ovale Abscheider aus Edelstahl
- runde Abscheider aus Kunststoff
- ovale Abscheider aus Kunststoff
- geteilte Abscheider aus Kunststoff
Daneben umfasst das Paket verschiedene Zubehörfamilien:
- elektronische Bauteile (wie Schaltkästen, Heizstäbe, etc.)
- Probenahmetöpfe/Grobfänge/Absperrschieber
- Zusatzbauteile wie die Geruchsneutralisation
Detailansichten der BIM-Daten zu Fettabscheidern
Detailbild 2
Das Beispiel zeigt das Revit-Modell eines ACO Fettabscheiders LipuJet-S-OAP (Ausbaustufe 3 mit Entsorgungspumpe) aus Edelstahl mit allen Anschlussmöglichkeiten. Im linken Feld des Screens sieht man die Einbringmaße und weitere Produkteigenschaften wie Schlammfang, etc. Der Schaltkasten ist als elektronisches Bauteil speziell in den Daten gekennzeichnet.
ACO 360°-Service – Alles aus einer Hand
Der 360° Service bei ACO Haustechnik bietet Ihnen ein umfassendes Produktportfolio von der technischen Beratung und dem Verkauf bis hin zum Abschluss von Wartungsverträgen. Auch bei der Inbetriebnahme direkt beim Betreiber sind wir für Sie im Einsatz.
Unsere Leistungen
- technische Beratung und Verkauf
- Inbetriebnahme der Anlagen
- Wartung nach Norm
- schnelle Reparaturen
- Umbauten/Modernisierungen
- Premium-Wartungsverträge inkl. 5 Jahre Gewährleistung und kostenloser Tausch von Verschleißteilen
- 5-Jahres-Generalinspektion bei Fettabscheidern
ACO ist Ihr Systemanbieter für Inbetriebnahme, Wartung und Entsorgung
Damit wir allen Anforderungen möglichst schnell und umfassend gerecht werden können, wird der Service vor Ort durch unsere 46 zertifizierten Servicepartner mit geschulten Monteuren durchgeführt. Zusammen mit weiteren eigenen Monteuren können wir somit schnell auf Ihre Wünsche reagieren. Um unsere Servicetechniker und Monteure immer auf dem aktuellsten Stand zu halten, führen wir regelmäßige Schulungen in unserem Werk durch. Hier stellen wir reale Einbausituationen nach und schulen direkt am Produkt.
ACO Wartungsverträge
Wartungsvertrag Basic
ACO Serviceleistungen
- allgemeine Zustandsprüfung und Sichtung der Anlage
- Überprüfung der funktionsrelevanten Komponenten hinsichtlich sichtbarer Korrosions- und sonstiger Alterserscheinungen
- Dokumentation der Inspektionsergebnisse in einem Zustandsbericht
Wartungsvertrag Comfort
ACO Serviceleistungen
- alle Leistungen aus dem Wartungsvertrag Basic
- An- und Abfahrtskosten
- Reinigung der Anlage (die Organisation, Durchführung und Vergütung der Entsorgung erfolgt bei Abscheideranlagen bauseitig)
- normgerechte Anlagenwartung gemäß individuellem Wartungsplan
- Klein- und Dichtungsmaterial bis zu einem Warenwert von € 25,00 exkl. der gültigen MwSt. je zu wartender Anlage
- Dokumentation der Ergebnisse in einem Wartungsbericht
Wartungsvertrag Premium
ACO Serviceleistungen
- alle Leistungen aus dem Wartungsvertrag Comfort
- Sicherheitsinspektion und Instandsetzung der Anlage durch die Lieferung und den Einbau von Verschleißteilen, ausgehend von einem bestimmungsgemäßen Gebrauch
- Dokumentation der Ergebnisse in einem detaillierten Zustandsbericht
- Wiederherstellung des Sollzustands der Anlage(n) bei erforderlichen Instandsetzungen
- innerhalb 48 Stunden (optional)
Alles rund um Ihren ACO Fettabscheider
ACO Fettabscheideranlagen können mit verschiedenem Zubehör und Systemkomponenten ausgebaut bzw. ergänzt werden. Das breite Produktsortiment der ACO Haustechnik bietet dabei eine optimale Lösung für jeden Anwendungsfall und ermöglicht Ihnen so einen sicheren und komfortablen Betrieb Ihrer Anlage. Wir bieten Ihnen einen 360° Service rund um Ihre Fettabscheideranlage. Der Projektvertrieb plant den Fettabscheider, inklusive passendem Zubehör und Systemerweiterungen und unser Serviceteam montiert die komplette Anlage bei Ihnen vor Ort, kümmert sich um die Inbetriebnahme, die Entsorgung und die regelmäßige Wartung sowie ggf. nötige Ersatzteile. Damit bietet ACO ein einmaliges Rundum-Paket zu Ihrem Fettabscheidersystem.
