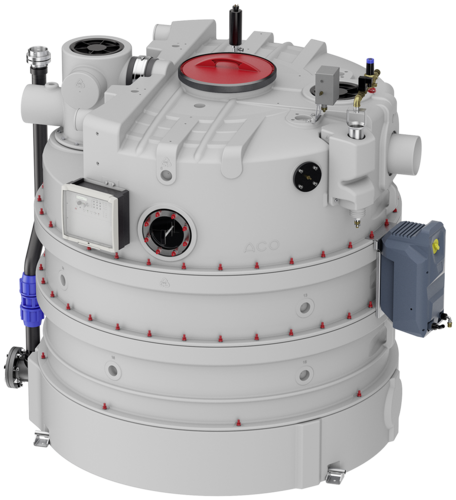

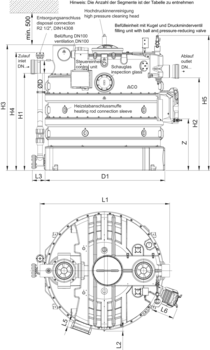

| Artikel-Nr. | Nenngröße | Abmessungen | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L1 | L2 | L3 | H1 | H2 | H3 | H4 | B1 | D | D1 | Z/Anzahl Segmente | B | ||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |||
| 3505.53.00 | NS 5,5 | 80 | 80 | 2050 | 1060 | 990 | 1500 | 1650 | 160 | 1620 | 3 | 1790 | |
| 3505.53.10 | NS 5,5 | 80 | 80 | 2050 | 1060 | 990 | 1500 | 1650 | 160 | 1620 | 3 | 1790 | |
| 3507.53.00 | NS 7 | 80 | 80 | 2050 | 1240 | 1170 | 1685 | 1830 | 160 | 1620 | 4 | 1790 | |
| 3507.53.10 | NS 7 | 80 | 80 | 2050 | 1240 | 1170 | 1685 | 1830 | 160 | 1620 | 4 | 1790 | |
| 3508.53.00 | NS 8,5 | 80 | 80 | 2050 | 1420 | 1350 | 1865 | 2010 | 160 | 1620 | 4 | 1790 | |
| 3508.53.10 | NS 8,5 | 80 | 80 | 2050 | 1420 | 1350 | 1865 | 2010 | 160 | 1620 | 4 | 1790 | |
| 3510.53.00 | NS 10 | 80 | 80 | 2050 | 1600 | 1530 | 2045 | 2190 | 160 | 1620 | 5 | 1790 | |
| 3510.53.10 | NS 10 | 80 | 80 | 2050 | 1600 | 1530 | 2045 | 2190 | 160 | 1620 | 5 | 1790 | |
| 3515.53.00 | NS 15 | 210 | 275 | 2050 | 1535 | 1465 | 1990 | 2150 | 1900 | 200 | 1890 | 4 | 2550 |
| 3515.53.10 | NS 15 | 210 | 275 | 2050 | 1535 | 1465 | 1990 | 2150 | 1900 | 200 | 1890 | 4 | 2550 |
| 3520.53.00 | NS 20 | 210 | 275 | 2050 | 1925 | 1855 | 2380 | 2540 | 1900 | 200 | 1890 | 4 | 2550 |
| 3520.53.10 | NS 20 | 210 | 275 | 2050 | 1925 | 1855 | 2380 | 2540 | 1900 | 200 | 1890 | 4 | 2550 |
| 3525.53.00 | NS 22,5 | 210 | 275 | 2050 | 2305 | 2235 | 2760 | 2910 | 1900 | 200 | 1890 | 5 | 2550 |
| 3525.53.10 | NS 22,5 | 210 | 275 | 2050 | 2305 | 2235 | 2760 | 2910 | 1900 | 200 | 1890 | 5 | 2550 |
Zulauf-/Absperrschieber DN 200
Probenahmetopf DN 200
Probenahmetopf DN 200
Fettschichtdicken-Messgerät
Grobfang DN 200
Heizstab
Anschlusskasten
Unterputzrahmen
Absperrschieber
Flanschanschlussteil
Anschlusskasten
Unterputzrahmen
Fernbedienung
Storzkupplung für Pendelgasleitungen
Fettschichtdicken-Messgerät Multi Control
Anschlusskasten
Unterputzrahmen
ACO Ozone-System
Set besteht aus:
Signalanlage mit GSM-Modul
Verlängerungskabel für Antenne GSM Modul
Betriebstagebuch

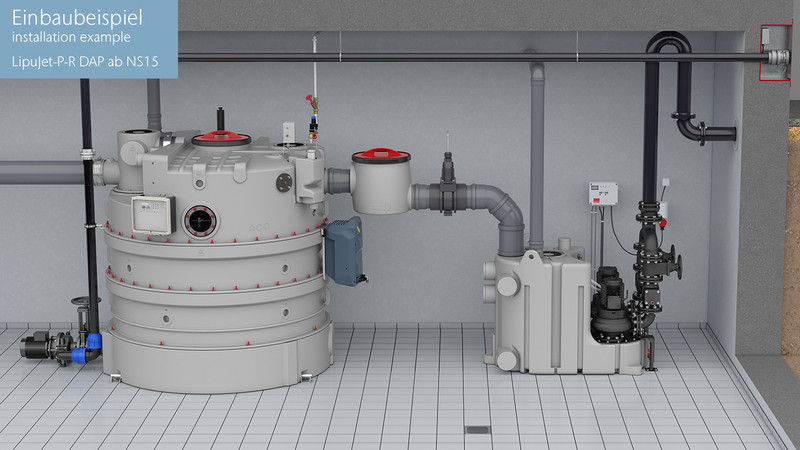

Bei Einbau des Fettabscheiders unterhalb der Rückstauebene ist die Entwässerung über eine Doppelhebeanlage sicherzustellen. Üblicherweise bildet bei Fettabscheidern, die im Untergeschoss eingebaut werden, die Straßenoberkante (Bordsteinkante) die Rückstauebene. Somit muss nahezu jeder Fettabscheider über eine Doppelhebeanlage entwässert werden. Dies sollte man strikt, ganz besonders bei frei aufgestellten Abscheidern im Gebäude, beachten, auch wenn nur gelegentlich Rückstaugefahr besteht. Der Fettabscheider ist nur für den drucklosen Betrieb geeignet und zugelassen. Eine Doppelhebeanlage muss eingebaut werden (Vorschrift im industriellen und gewerblichen Bereich), um bei Ausfall einer Pumpe
einen unterbrechungsfreien Betrieb zu gewährleisten. Darüber hinaus ist zu beachten, dass hinter jedem Fettabscheider eine Nachabscheidung der Fettbestandteile im Abwasser erfolgen kann, die Ablagerungen im Hebeanlagenbehälter zur Folge hätte. Deshalb sind regelmäßige Inspektionen der Hebeanlage in Verbindung mit der Fettabscheiderwartung notwendig. Diese Fettablagerungen wirken sich auch negativ auf die Bauteile der Füllstandsmessung, wie z. B. Schwimmerschalter, Kugelgelenkschalter und auch Staurohre mit zu geringem Querschnitt aus. Einzubauen sind Füllstandsmessungen mit groß dimensioniertem Staurohrquerschnitt mit Lufteinperlung zur Selbstreinigung.
Der Einsatz von Abwasserhebeanlagen ist gemäß DIN 1986-100 und DIN EN 12056 für Ablaufstellen unterhalb der Rückstauebene vorgeschrieben. Je nach Einsatzbereich bietet ACO eine Auswahl an verschiedenen Abwasserhebeanlagen die direkt hinter Fettabscheidern montiert werden können.
Über einen Kompressor wird permanent Luft in das Staurohr eingeblasen. Die am Ende des Staurohrs aufsteigenden Luftblasen sorgen für ständige Bewegung unterhalb des Staurohrs, sodass sich kein Restfett aus dem Abscheider festsetzen können. Dadurch wird eine sehr zuverlässig arbeitende Niveaumessung gewährleistet.
Jeder Hersteller/Anbieter von Fettabscheidern nach dem Schwerkraftprinzip muss seine Produkte nach den Vorgaben der DIN EN 1825, Teil 1 produzieren. Die Fettabscheider müssen den konstruktiven Vorgaben aus DIN EN 1825, Teil 1 entsprechen. Die Hersteller müssen die Fettabscheider mit dem Zeichen „CE“ kennzeichnen, ein Typenschild am Fettabscheider anbringen und eine Leistungserklärung zur Verfügung stellen.
Werden Fettabscheider auf Kundenwunsch mit Sondermaßen gefertigt (beispielsweise bei beengten Aufstellräumen), so erlischt die Kennzeichnungspflicht im Rahmen der Bauproduktenverordnung. Die Kommunen müssen dann fallspezifisch genehmigen. ACO Haustechnik stellt auf der Seite dop.aco.com Leistungserklärungen für alle Fettabscheider bereit, die mit dem CE-Zeichen gekennzeichnet sind. Behörden dürfen nur diese Leistungserklärungen zur Genehmigung verlangen, die behördliche Aufforderung zur Vorlage weiterer Dokumente (etwa spezielle deutsche Zulassungen) ist nicht zulässig.
Das Revit-Paket ACO Fettabscheider beinhaltet alle Bauformen – also runde und ovale Abscheider über alle Materialien und alle Ausbaustufen – von der Basisausführung bis hin zur Ausbaustufe III.
Das Revit-Paket unterteilt sich in fünf Hauptfamilien:
Daneben umfasst das Paket verschiedene Zubehörfamilien:
Detailbild 2
Das Beispiel zeigt das Revit-Modell eines ACO Fettabscheiders LipuJet-S-OAP (Ausbaustufe 3 mit Entsorgungspumpe) aus Edelstahl mit allen Anschlussmöglichkeiten. Im linken Feld des Screens sieht man die Einbringmaße und weitere Produkteigenschaften wie Schlammfang, etc. Der Schaltkasten ist als elektronisches Bauteil speziell in den Daten gekennzeichnet.
Der 360° Service bei ACO Haustechnik bietet Ihnen ein umfassendes Produktportfolio von der technischen Beratung und dem Verkauf bis hin zum Abschluss von Wartungsverträgen. Auch bei der Inbetriebnahme direkt beim Betreiber sind wir für Sie im Einsatz.
Unsere Leistungen
Damit wir allen Anforderungen möglichst schnell und umfassend gerecht werden können, wird der Service vor Ort durch unsere 46 zertifizierten Servicepartner mit geschulten Monteuren durchgeführt. Zusammen mit weiteren eigenen Monteuren können wir somit schnell auf Ihre Wünsche reagieren. Um unsere Servicetechniker und Monteure immer auf dem aktuellsten Stand zu halten, führen wir regelmäßige Schulungen in unserem Werk durch. Hier stellen wir reale Einbausituationen nach und schulen direkt am Produkt.
Wartungsvertrag Basic
ACO Serviceleistungen
Wartungsvertrag Comfort
ACO Serviceleistungen
Wartungsvertrag Premium
ACO Serviceleistungen
ACO Fettabscheideranlagen können mit verschiedenem Zubehör und Systemkomponenten ausgebaut bzw. ergänzt werden. Das breite Produktsortiment der ACO Haustechnik bietet dabei eine optimale Lösung für jeden Anwendungsfall und ermöglicht Ihnen so einen sicheren und komfortablen Betrieb Ihrer Anlage. Wir bieten Ihnen einen 360° Service rund um Ihre Fettabscheideranlage. Der Projektvertrieb plant den Fettabscheider, inklusive passendem Zubehör und Systemerweiterungen und unser Serviceteam montiert die komplette Anlage bei Ihnen vor Ort, kümmert sich um die Inbetriebnahme, die Entsorgung und die regelmäßige Wartung sowie ggf. nötige Ersatzteile. Damit bietet ACO ein einmaliges Rundum-Paket zu Ihrem Fettabscheidersystem.
