ACO Haustechnik

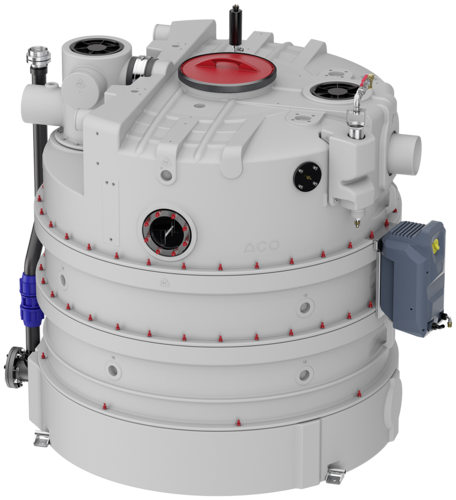

Fettabscheider LipuJet-P-RM Ausbaustufe 2

Produktvorteile

  • Transport- und montagefreundliche Einbringung in Einzelsegmenten
  • Optimales Einbringmaß
  • Einfaches Handling durch leichte Einzelsegmente (< 100 kg)
  • Drehbare Zulaufgarnitur und steckbarer Geruchsverschluss
  • Integrierte Entsorgungsschräge für optimierte Entleerung
  • Entleeren, Reinigen und Befüllen ohne Geruchsbelästigung
  • Hydromechanische Hochdruck-Innenreinigung – nur Kaltwasseranschluss notwendig

Produktinformationen

  • Fettabscheider gemäß DIN EN 1825 und DIN 4040‑100
  • Mit integriertem Schlammfang
  • Behälter aus Polyethylen, in Segmentbauweise
  • Zum Einbau in Räumen – frostfrei
  • Absaug- und Entleerungssumpf
  • Geruchsdichte Wartungsöffnung (lichte Weite ∅ 450 mm)
  • Geruchsdichte Revisionsöffnung über Zulauf- und Ablaufgarnitur
  • Zentraler Anschluss zur Direktabsaugung mit Festkupplung und Blindkupplung
  • Schauglas mit Wischer
  • Hochdruckinnenreinigung:
    • Motorbetriebenem Hochdruck-sprühkopf (360° Reinigung über 2 Achsen)
    • HD (Hochdruck)-Pumpe (Nenndruck 175 bar) mit Anschlusskabel 1,5 m und CEE-Stecker 16 A inklusive Phasenwender
  • Fülleinheit (Komponenten mit DVGW und KIWA Zulassungen) für manuelle Wiederbefüllung:
    • Freistromventil
    • Druckminderer mit Schmutzfänger
    • Geruchverschluss
  • Rohrverbinder am Zu- und Ablauf mit Übergangdichtung zum Anschluss OD 200 mm (NS 15‑22,5)/OD 160 mm (NS 5,5‑10)
  • Folgende Bauteile sind zur Bedienung wahlweise rechts/links in Fließrichtung am Behälter angeordnet:
    • Schauglas
    • Direktabsaugung
    • Fülleinheit
    • Hochdrucksprühkopf
    • HD - Pumpe
  • Leistungserklärung "Declaration of Performance" (DoP) Nr: BD-G1‑1025
  • Anschlüsse:
    • Zu- und Ablauf OD 200 mm (NS 15‑22,5)/OD 160 mm (NS 5,5‑10)
    • Entlüftung DN 100 / OD 110 mm
    • Direktabsaugung mit Festkupplung Storz-B / 2½" und Blindkupplung
    • Wasseranschluss Fülleinheit Rp ¾ "
    • Grundablass Rp 1 "
  • Elektrischer Anschluss:
    • 400 V / 50 Hz / 16 A / 4,2 kW
    • Absicherung: 3 x 16 A (träge) bzw. gemäß Vorortbedingungen

Bedienseite: links

NenngrößeNennweiteInhaltGewichtArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
SchlammfangFettspeicherGesamtLeerGefüllt
[l][l][l][kg][kg]
NS 5,5DN 150555290147519016653505.52.10auf Anfrage11
NS 7DN 150730290179022020153507.52.10auf Anfrage11
NS 8,5DN 150855405211023023453508.52.10auf Anfrage11
NS 10DN 150970405243026026903510.52.10auf Anfrage11
NS 15DN 2001550600313033034603515.52.10auf Anfrage11
NS 20DN 2002020800407035044203520.52.10auf Anfrage11
NS 22,5DN 20025501000500040054003525.52.10auf Anfrage11

Bedienseite: rechts

NenngrößeNennweiteInhaltGewichtArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
SchlammfangFettspeicherGesamtLeerGefüllt
[l][l][l][kg][kg]
NS 5,5DN 150555290147519016653505.52.00auf Anfrage11
NS 7DN 150730290179022020153507.52.00auf Anfrage11
NS 8,5DN 150855405211023023453508.52.00auf Anfrage11
NS 10DN 150970405243026026903510.52.00auf Anfrage11
NS 15DN 2001550600313033034603515.52.00auf Anfrage11
NS 20DN 2002020800407035044203520.52.00auf Anfrage11
NS 22,5DN 20025501000500040054003525.52.00auf Anfrage11
NenngrößeNennweiteInhaltGewichtBedienseiteArtikel-Nr.
SchlammfangFettspeicherGesamtLeerGefüllt
NS 5,5DN 150555 l290 l1475 l190 kg1665 kglinks3505.52.10
NS 5,5DN 150555 l290 l1475 l190 kg1665 kgrechts3505.52.00
NS 7DN 150730 l290 l1790 l220 kg2015 kglinks3507.52.10
NS 7DN 150730 l290 l1790 l220 kg2015 kgrechts3507.52.00
NS 8,5DN 150855 l405 l2110 l230 kg2345 kglinks3508.52.10
NS 8,5DN 150855 l405 l2110 l230 kg2345 kgrechts3508.52.00
NS 10DN 150970 l405 l2430 l260 kg2690 kglinks3510.52.10
NS 10DN 150970 l405 l2430 l260 kg2690 kgrechts3510.52.00
NS 15DN 2001550 l600 l3130 l330 kg3460 kgrechts3515.52.00
NS 15DN 2001550 l600 l3130 l330 kg3460 kglinks3515.52.10
NS 20DN 2002020 l800 l4070 l350 kg4420 kgrechts3520.52.00
NS 20DN 2002020 l800 l4070 l350 kg4420 kglinks3520.52.10
NS 22,5DN 2002550 l1000 l5000 l400 kg5400 kgrechts3525.52.00
NS 22,5DN 2002550 l1000 l5000 l400 kg5400 kglinks3525.52.10

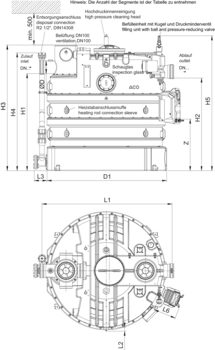

Maßzeichnung
Artikel-Nr.NenngrößeAbmessungen
L1L2L3L6H1H2H3H4H5DD1Z/Anzahl Segmente
[mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm]
3505.52.10NS 5,5179065360106099015001570165016016203
3505.52.00NS 5,5179065360106099015001570165016016203
3507.52.10NS 71790653601240117016851750183016016203
3507.52.00NS 71790653601240117016851750183016016204
3508.52.10NS 8,51790653601420135018651930201016016204
3508.52.00NS 8,51790653601420135018651930201016016204
3510.52.10NS 101790653601600153020452110219016016205
3510.52.00NS 101790653601600153020452110219016016205
3515.52.00NS 152500652103601535146519901870215020018904
3515.52.10NS 152500652103601535146519901870215020018904
3520.52.00NS 202500652103601925185523802260254020018904
3520.52.10NS 202500652103601925185523802260254020018904
3525.52.00NS 22,52500652103602305223527602640291020018905
3525.52.10NS 22,52500652103602305223527602640291020018905

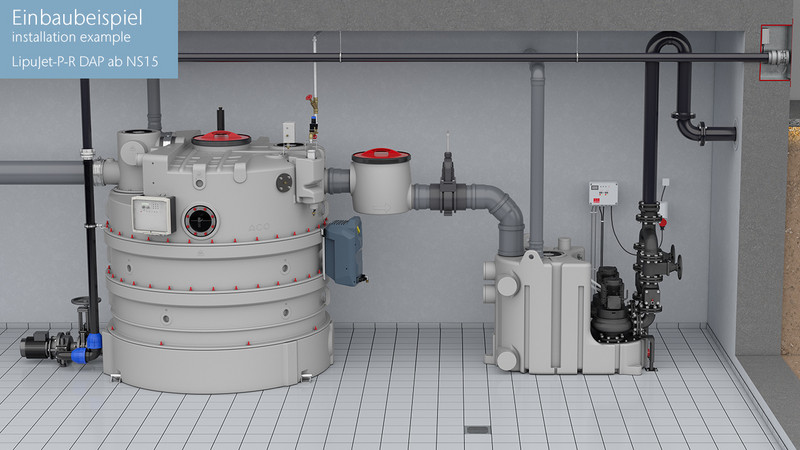

Systemübersicht

Zulauf-/Absperrschieber DN 150

Passend für
  • Abwasserhebeanlagen
  • Fettabscheider aus Polyethylen
  • Stärkeabscheider aus Polyethylen
  • Vorbehälteranlagen Typ 7 bis 10
Beschreibung
  • Aus PVC
  • Beiderseits Steckmuffe 160 mm mit Lippendichtring
  • Gesamtmaße: 226 x 510 mm (L x H)
  • Max. Druck: 0,5 bar
  • Gewicht: 7 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1.164,94 €
  • Rabattgruppe: 12

Zulauf-/Absperrschieber DN 200

Passend für
  • Abwasserhebeanlage
    • Muli-Star DDP 1/2
  • Fettabscheider aus Polyethylen
    • Ab NS 15
Beschreibung
  • Aus PVC
  • Beiderseits Steckmuffe 200 mm mit Lippendichtring
  • Gesamtmaße: 264 x 637 mm (L x H)
  • Max. Druck: 0,5 bar
  • Gewicht: 8,4 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1.370,25 €
  • Rabattgruppe: 11

Probenahmetopf DN 150

Passend für
  • Fettabscheider LipuJet-P/LipuSmart-P
    • NS 5,5 – 10
  • Stärkeabscheider FapuJet-P-OAP
    • NS 2
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 150 nach Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 10,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 560,70 €
  • Rabattgruppe: 11

Probenahmetopf DN 200

Passend für
  • Fettabscheider LipuJet-P
    • NS 15 – 22,5
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 200 nach Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 10,3 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 591,15 €
  • Rabattgruppe: 11

Probenahmetopf DN 150

Passend für
  • Fettabscheider LipuJet-P/LipuSmart-P
    • NS 5,5 – 10
  • Stärkeabscheider FapuJet-P-OAP
    • NS 2
Beschreibung
  • Zum Einbau in senkrechte Rohrleitung DN 150 nach Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 10,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 560,70 €
  • Rabattgruppe: 11

Probenahmetopf DN 200

Passend für
  • Fettabscheider LipuJet-P
    • NS 15 – 22,5
Beschreibung
  • Zum Einbau in senkrechte Rohrleitung DN 200 nach Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 10,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 591,15 €
  • Rabattgruppe: 11

Fettschichtdicken-Messgerät

Passend für
  • LipuJet-P
    • Oval NS 1 – 10
    • Rund NS 2 – 22,5
  • LipuJet-S
    • Oval NS 1 – 10
    • Rund NS 2 – 20
  • LipuSmart-P
    • Oval NS 1 – 10
Beschreibung
  • Zur elektronischen Messung der Fettschicht
  • Geeignet für flüssige und/oder aushärtende Fette
  • Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 3 m
  • Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (80 %) u. der Vorwarnung des Vollzustandes (50 %)
  • Mit optischer Anzeige des Füllstandes
  • Mit beheiztem Sondenstab zur Erhöhung der Betriebssicherheit
  • Betriebsspannung: 230VAC/5 VA
  • Schutzklasse: IP 54
  • Leistung: ca. 12 W
  • Gewicht: 2,8 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1.423,80 €
  • Rabattgruppe: 11

Grobfang DN 150

Passend für
  • Fettabscheider LipuJet-P/LipuSmart-P
    • NS 5,5 – 10
  • Stärkeabscheider FapuJet-P-OAP
    • NS 2
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 150 vor Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Korb aus Edelstahl, Werkstoff 1.4571 zur Rückhaltung von Grobstoffen
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 12,6 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 676,20 €
  • Rabattgruppe: 11

Grobfang DN 200

Passend für
  • Fettabscheider LipuJet-P
    • NS 15 – 22,5
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 200 vor Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Korb aus Edelstahl, Werkstoff 1.4571 zur Rückhaltung von Grobstoffen
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 9,9 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 707,70 €
  • Rabattgruppe: 11

Heizstab

Passend für
  • Fettabscheider
Beschreibung
  • Zur Verflüssigung der Fettschicht
  • Inkl. Steuerung
  • Elektroanschluss
    • 400 V/50 Hz/16 A/6,0 kW
  • Gewicht: 15 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 2.820,30 €
  • Rabattgruppe: 11

Anschlusskasten

Passend für
  • Fettabscheider
  • Stärkeabscheider
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss und Fernbedienung
  • Aus Edelstahl, Werkstoff 1.4301
  • Anbringung: "Aufputz"
  • Abmessung (Breite x Höhe x Tiefe): 500 x 500 x 160 mm
  • Gewicht: 11,6 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1.039,50 €
  • Rabattgruppe: 11

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.20
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Abmessung (Breite x Höhe x Tiefe): 565 x 565 x 15 mm
  • Gewicht: 1,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 190,05 €
  • Rabattgruppe: 11

Absperrschieber

Passend für
  • Fettabscheider zur Freiaufstellung
  • Stärkeabscheider zur Freiaufstellung
Beschreibung
  • Aus Gusseisen
  • Schieberplatte, Spindel aus Edelstahl, Werkstoff 1.4301
  • DN 150
  • Baulänge (L): 60 mm
  • Spindelweg (H1 – H2): 478 – 639 mm
  • Durchmesser Handrad: 200 mm
  • Gewicht: 29,4 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1.321,95 €
  • Rabattgruppe: 11

Absperrschieber

Passend für
  • Fettabscheider zur Freiaufstellung
    • NS 15–20
Beschreibung
  • Aus Gusseisen
  • Schieberplatte, Spindel aus Edelstahl, Werkstoff 1.4301
  • DN 200
  • Baulänge (L): 60 mm
  • Spindelweg (H1 – H2): 542 – 743 mm
  • Durchmesser Handrad: 250 mm
  • Gewicht: 36 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1.669,50 €
  • Rabattgruppe: 11

Flanschanschlussteil

Passend für
  • Absperrschieber DN 150
    • 7604.00.12
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Dichtung: NBR
  • Zwei Stück erforderlich
  • DN 150
  • Baulänge (L): 75 mm
  • Gewicht: 10 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 384,30 €
  • Rabattgruppe: 11

Flanschanschlussteil

Passend für
  • Absperrschieber DN 200
    • 7610.00.12
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Dichtung: NBR
  • Zwei Stück erforderlich
  • DN 200
  • Baulänge (L): 120 mm
  • Gewicht: 12,9 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 504,00 €
  • Rabattgruppe: 11

Anschlusskasten

Passend für
  • Fettabscheider
    • LipuMax-P-D/DM/DA
    • LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
    • LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
  • Stärkeabscheider FapuMax-P-DA
  • Leichtflüssigkeitsabscheider Coalisator-P
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss DN 80
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Aufputz"
  • Türanschlag
    • Wahlweise rechts oder links
    • Tür abschließbar
  • Abmessungen (Breite x Höhe x Tiefe): 370 x 330 x 250 mm
  • Gewicht: 10,4 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 934,50 €
  • Rabattgruppe: 11

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.22
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Abmessungen (Breite x Höhe x Tiefe): 421 x 381 x 25 mm
  • Gewicht: 1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 190,05 €
  • Rabattgruppe: 11

Storzkupplung für Pendelgasleitungen

Passend für
  • Zur Montage in Anschlusskasten ArtNr. 7601.80.22
Beschreibung
  • Storzkupplung 75B
  • Für Anbindung Pendelgasleitung des Entsorgungsfahrzeugs
  • Für Rohranschluss Rp 2½" (Innengewinde)
  • Gewicht: 1,8 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 63,74 €
  • Rabattgruppe: 11

Anschlusskasten

Passend für
  • Fettabscheider
  • Stärkeabscheider
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss, Pendelgasleitung (bei Bedarf) und Fernbedienung
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Aufputz"
  • Frontseite glasgeperlt
  • Tür abschließbar, Anschlag links
  • Abmessungen B x H x T: 300 x 725 x 160 mm
  • Gewicht: 10 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1.128,75 €
  • Rabattgruppe: 11

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.24
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Unterputz",
  • Frontseite glasgeperlt
  • Abmessung B x H x T:
    • 405 x 830 x 30 mm
  • Gewicht: 2,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 216,30 €
  • Rabattgruppe: 11

ACO Ozone-System

Passend für
  • Fettabscheideranlagen, Innenbereich
  • Fettabscheideranlagen, Außenbereich
  • Hebeanlagen
  • PumpstationenHebeanlagen
Beschreibung
  • ACO Ozone minimiert Gerüche, die durch Fettabscheider, Hebeanlagen und Pumpstationen entstehen können
  • Werkstoff: Säurebeständiger Edelstahl

Set besteht aus:

  • ACO Ozone – Ozongenerator
    • Größe (L x B x H): 270 x100 x 85 mm
    • Nennspannung 230 V/50 Hz
    • Schutzart IP20
  • ACO Ozone-Pumpe – Speisepumpe
    • Größe (L x B x H): 160 x 90 x 90 mm
    • Integrierter Filter
    • Nennspannung 230 V/50 Hz
    • Schutzart IP54
  • ACO Ozone-Halterung – Wandhalterung
    • Größe (L x B x H): 295 x 110 x 90 mm
  • Schläuche
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 3.015,60 €
  • Rabattgruppe: 11

Betriebstagebuch

Passend für
  • Fettabscheider
    • Zum Erdeinbau
    • Zur Freiaufstellung
Beschreibung
  • Inhalt: Checklisten und Formblättern zur Dokumentation der Eigenkontrolle, Wartung und Entsorgung der Anlage gemäß DIN 4040‑100
  • Format: A4 mit 2-facher Ringösenheftung
  • Umfang: 60 Seiten
  • Ausgelegt für 5 Jahre
  • Gewicht: 0,3 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 14,91 €
  • Rabattgruppe: 11

Der perfekte Anschluss von Fettabscheider und Hebeanalage – ACO Pipe Rohrsystem aus Edelstahl

  • Hohe Korrosionsbeständigkeit
  • Robust und langlebig
  • Leicht im Vergleich zu Stahl oder Gusseisen
  • Harte und zugleich glatte Oberfläche für einen effizienten Abwasserdurchlauf
  • Niedriger Wärmeausdehnungskoeffizient
  • Dichtungen weisen gegenüber den meisten Medien gute bis sehr gute Beständigkeit auf
  • Verlegung direkt im Erdreich möglich
  • Sehr gute hygienische Eigenschaften
Zu den ACO Pipe Rohren aus Edelstahl

Auslegungen von Fettabscheidern

Die Dimensionierung und Installation von Fettabscheidern ist in den DIN EN 1825 – Teil 2 definiert. Drei Berechnungsverfahren ermöglichen die Bestimmung des Volumenstroms, aus dem sich die entsprechende Nenngröße ergibt.

Zu berücksichtigen ist einer der drei folgenden Angaben:

Bei Kücheneinrichtungen

Nach Essensportionen im Küchenbetrieb

Nach verarbeitetem Schlachtvieh

Wahl der Nenngrößen
  • Wählen Sie immer die nächst höhere, vorhandene Nenngröße.
  • Nenngrößen bis NS 20 können problemlos in der Sonderfertigung hergestellt werden. Als Materialien können PE oder Edelstahl gewählt werden.
  • Beachten Sie: Wir bieten auch die Zwischengrößen NS 3, 5,5 und 8,5 an. Es macht immer Sinn, sich eventuell vorhandene Kalkulationen zur Nenngröße anzusehen. Vielleicht kann eine Zwischengröße verwendet und damit Kosten gespart werden.

ACO Hebeanlagen

Entwässerung unterhalb der Rückstauebene

Bei Einbau des Fettabscheiders unterhalb der Rückstauebene ist die Entwässerung über eine Doppelhebeanlage sicherzustellen. Üblicherweise bildet bei Fettabscheidern, die im Untergeschoss eingebaut werden, die Straßenoberkante (Bordsteinkante) die Rückstauebene. Somit muss nahezu jeder Fettabscheider über eine Doppelhebeanlage entwässert werden. Dies sollte man strikt, ganz besonders bei frei aufgestellten Abscheidern im Gebäude, beachten, auch wenn nur gelegentlich Rückstaugefahr besteht. Der Fettabscheider ist nur für den drucklosen Betrieb geeignet und zugelassen. Eine Doppelhebeanlage muss eingebaut werden (Vorschrift im industriellen und gewerblichen Bereich), um bei Ausfall einer Pumpe

einen unterbrechungsfreien Betrieb zu gewährleisten. Darüber hinaus ist zu beachten, dass hinter jedem Fettabscheider eine Nachabscheidung der Fettbestandteile im Abwasser erfolgen kann, die Ablagerungen im Hebeanlagenbehälter zur Folge hätte. Deshalb sind regelmäßige Inspektionen der Hebeanlage in Verbindung mit der Fettabscheiderwartung notwendig. Diese Fettablagerungen wirken sich auch negativ auf die Bauteile der Füllstandsmessung, wie z. B. Schwimmerschalter, Kugelgelenkschalter und auch Staurohre mit zu geringem Querschnitt aus. Einzubauen sind Füllstandsmessungen mit groß dimensioniertem Staurohrquerschnitt mit Lufteinperlung zur Selbstreinigung.

Anwendungsfall: Fettabscheider unterhalb der Rückstauebene mit nachgelagerter Hebeanlage

Der Einsatz von Abwasserhebeanlagen ist gemäß DIN 1986-100 und DIN EN 12056 für Ablaufstellen unterhalb der Rückstauebene vorgeschrieben. Je nach Einsatzbereich bietet ACO eine Auswahl an verschiedenen Abwasserhebeanlagen die direkt hinter Fettabscheidern montiert werden können.

Erhöhte Betriebssicherheit durch Lufteinperlung

Über einen Kompressor wird permanent Luft in das Staurohr eingeblasen. Die am Ende des Staurohrs aufsteigenden Luftblasen sorgen für ständige Bewegung unterhalb des Staurohrs, sodass sich kein Restfett aus dem Abscheider festsetzen können. Dadurch wird eine sehr zuverlässig arbeitende Niveaumessung gewährleistet.

Normvorgaben

Das Auswahlkriterium für die Verwendung eines Fettabscheiders ist die Nenngröße (englisch: „Nominal Size“, daher international abgekürzt „NS“). Die Nenngröße gibt an, wieviel Abwasser maximal einem Fettabscheider pro Sekunde über den Zulauf zugeführt werden darf.

Beispielsweise bedeutet „Fettabscheider NS 4 nach DIN EN 1825“, dass dem Fettabscheider pro Sekunde nicht mehr als vier Liter Abwasser zugeführt werden darf. Die dafür zugrundeliegende Europäische Norm DIN EN 1825 ist in zwei Teile gegliedert:

Für alle Mitgliedsländer der Europäischen Union bedeutet dies:

Jeder Hersteller/Anbieter von Fettabscheidern nach dem Schwerkraftprinzip muss seine Produkte nach den Vorgaben der DIN EN 1825, Teil 1 produzieren. Die Fettabscheider müssen den konstruktiven Vorgaben aus DIN EN 1825, Teil 1 entsprechen. Die Hersteller müssen die Fettabscheider mit dem Zeichen „CE“ kennzeichnen, ein Typenschild am Fettabscheider anbringen und eine Leistungserklärung zur Verfügung stellen.

Werden Fettabscheider auf Kundenwunsch mit Sondermaßen gefertigt (beispielsweise bei beengten Aufstellräumen), so erlischt die Kennzeichnungspflicht im Rahmen der Bauproduktenverordnung. Die Kommunen müssen dann fallspezifisch genehmigen. ACO Haustechnik stellt auf der Seite dop.aco.com Leistungserklärungen für alle Fettabscheider bereit, die mit dem CE-Zeichen gekennzeichnet sind. Behörden dürfen nur diese Leistungserklärungen zur Genehmigung verlangen, die behördliche Aufforderung zur Vorlage weiterer Dokumente (etwa spezielle deutsche Zulassungen) ist nicht zulässig.

ACO Haustechnik und BIM-Daten zu Fettabscheidern

Das Revit-Paket ACO Fettabscheider beinhaltet alle Bauformen – also runde und ovale Abscheider über alle Materialien und alle Ausbaustufen – von der Basisausführung bis hin zur Ausbaustufe III.

Revit-Paket ACO Fettabscheider

Das Revit-Paket unterteilt sich in fünf Hauptfamilien:

  • runde Abscheider aus Edelstahl
  • ovale Abscheider aus Edelstahl
  • runde Abscheider aus Kunststoff
  • ovale Abscheider aus Kunststoff
  • geteilte Abscheider aus Kunststoff

Daneben umfasst das Paket verschiedene Zubehörfamilien:

  • elektronische Bauteile (wie Schaltkästen, Heizstäbe, etc.)
  • Probenahmetöpfe/Grobfänge/Absperrschieber
  • Zusatzbauteile wie die Geruchsneutralisation
ACO BIM-Datenpakete online
Detailansichten der BIM-Daten zu Fettabscheidern

Detailbild 1

Übersicht des kompletten Revit-Pakets für ACO Fettabscheider, geclustert nach den Ausbaustufen. Im rechten Teilscreen befindet sich die Übersicht der Produkte inklusive der Merkmale wie GTIN, Artikelnummern, etc.

Detailbild 3

Revit-Modell eines Probenahmetopfs inklusiver der Anschlussmöglichkeiten.

Detailbild 2

Das Beispiel zeigt das Revit-Modell eines ACO Fettabscheiders LipuJet-S-OAP (Ausbaustufe 3 mit Entsorgungspumpe) aus Edelstahl mit allen Anschlussmöglichkeiten. Im linken Feld des Screens sieht man die Einbringmaße und weitere Produkteigenschaften wie Schlammfang, etc. Der Schaltkasten ist als elektronisches Bauteil speziell in den Daten gekennzeichnet.

Detailbild 4

Die Produkteigenschaften werden in dieser Box angezeigt – hier findet man auch den Link zum ACO OnlineKatalog und dem zugehörigen Datenblatt.

ACO 360°-Service – Alles aus einer Hand

Der 360° Service bei ACO Haustechnik bietet Ihnen ein umfassendes Produktportfolio von der technischen Beratung und dem Verkauf bis hin zum Abschluss von Wartungsverträgen. Auch bei der Inbetriebnahme direkt beim Betreiber sind wir für Sie im Einsatz.

Unsere Leistungen

  • technische Beratung und Verkauf
  • Inbetriebnahme der Anlagen
  • Wartung nach Norm
  • schnelle Reparaturen
  • Umbauten/Modernisierungen
  • Premium-Wartungsverträge inkl. 5 Jahre Gewährleistung und kostenloser Tausch von Verschleißteilen
  • 5-Jahres-Generalinspektion bei Fettabscheidern
ACO ist Ihr Systemanbieter für Inbetriebnahme, Wartung und Entsorgung

Damit wir allen Anforderungen möglichst schnell und umfassend gerecht werden können, wird der Service vor Ort durch unsere 46 zertifizierten Servicepartner mit geschulten Monteuren durchgeführt. Zusammen mit weiteren eigenen Monteuren können wir somit schnell auf Ihre Wünsche reagieren. Um unsere Servicetechniker und Monteure immer auf dem aktuellsten Stand zu halten, führen wir regelmäßige Schulungen in unserem Werk durch. Hier stellen wir reale Einbausituationen nach und schulen direkt am Produkt.

Im Zusammenhang mit unseren zahlreichen Wartungsverträgen bieten wir unseren Kunden auch einen „Full-Service“ an. Dieser schließt die Überwachung der Anlagen über das Internet mit ein. Allgemein ist diese Dienstleistung unter dem Begriff „Remote-Service“ bekannt.

Die hohe Servicequalität der ACO Serviceprofis gewährleistet Ihnen höchste Betriebssicherheit mit hoher Kostentransparenz durch pauschalierte Standarddienstleistungen. Ein dauerhaft zuverlässiger Betrieb einer Anlage ist nur bei ordnungsgemäßer Wartung in regelmäßigen Intervallen sichergestellt.

ACO Wartungsverträge

Wartungsvertrag Basic

ACO Serviceleistungen

  • allgemeine Zustandsprüfung und Sichtung der Anlage
  • Überprüfung der funktionsrelevanten Komponenten hinsichtlich sichtbarer Korrosions- und sonstiger Alterserscheinungen
  • Dokumentation der Inspektionsergebnisse in einem Zustandsbericht

Wartungsvertrag Comfort

ACO Serviceleistungen

  • alle Leistungen aus dem Wartungsvertrag Basic
  • An- und Abfahrtskosten
  • Reinigung der Anlage (die Organisation, Durchführung und Vergütung der Entsorgung erfolgt bei Abscheideranlagen bauseitig)
  • normgerechte Anlagenwartung gemäß individuellem Wartungsplan
  • Klein- und Dichtungsmaterial bis zu einem Warenwert von € 25,00 exkl. der gültigen MwSt. je zu wartender Anlage
  • Dokumentation der Ergebnisse in einem Wartungsbericht

Wartungsvertrag Premium

ACO Serviceleistungen

  • alle Leistungen aus dem Wartungsvertrag Comfort
  • Sicherheitsinspektion und Instandsetzung der Anlage durch die Lieferung und den Einbau von Verschleißteilen, ausgehend von einem bestimmungsgemäßen Gebrauch
  • Dokumentation der Ergebnisse in einem detaillierten Zustandsbericht
  • Wiederherstellung des Sollzustands der Anlage(n) bei erforderlichen Instandsetzungen
    • innerhalb 48 Stunden (optional)
Alles rund um Ihren ACO Fettabscheider

ACO Fettabscheideranlagen können mit verschiedenem Zubehör und Systemkomponenten ausgebaut bzw. ergänzt werden. Das breite Produktsortiment der ACO Haustechnik bietet dabei eine optimale Lösung für jeden Anwendungsfall und ermöglicht Ihnen so einen sicheren und komfortablen Betrieb Ihrer Anlage. Wir bieten Ihnen einen 360° Service rund um Ihre Fettabscheideranlage. Der Projektvertrieb plant den Fettabscheider, inklusive passendem Zubehör und Systemerweiterungen und unser Serviceteam montiert die komplette Anlage bei Ihnen vor Ort, kümmert sich um die Inbetriebnahme, die Entsorgung und die regelmäßige Wartung sowie ggf. nötige Ersatzteile. Damit bietet ACO ein einmaliges Rundum-Paket zu Ihrem Fettabscheidersystem.

ACO Haustechnik Profi Chat
