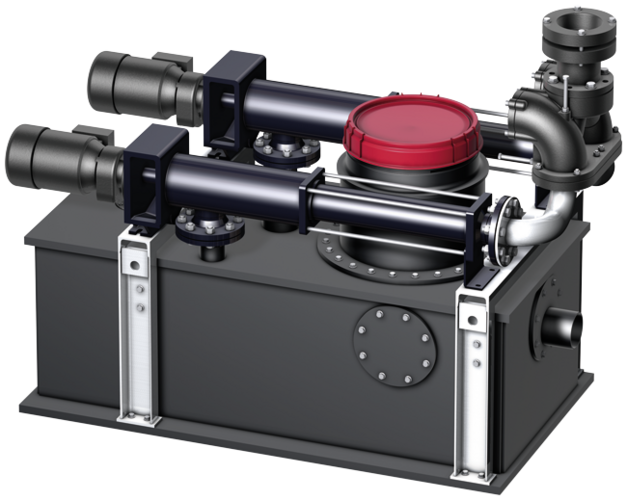

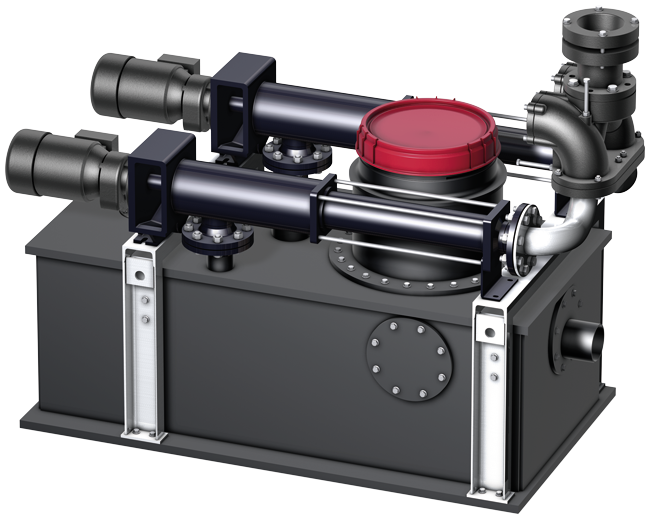

Vorbehälteranlage-duo
Produktvorteile
- Turbulenzarme Abwasserzuführung zur Fettabscheideranlage durch Verdrängerpumpen
- Kompakte Bauform
- Geringer Energieverbrauch
- Sichere Niveauregulierung durch Einsatz einer Lufteinperlung
Produktinformationen
- Anwendungsbereiche
- Überwindung größerer Entfernung zwischen Anfallstelle und Fettabscheideranlage
- Niedriger Zulaufanschluss vor Fettabscheideranlage
- Sammelbehälter aus Polyethylen
- 1x Revisionsöffnung zur einfachen Wartung (350 mm lichte Weite) mit geruchdichtem Schraubdeckel
- Befestigungsset zur auftriebssicheren Verankerung
- Siebeinsatz nach Zulauf angeordnet
- 1x horizontaler Zulaufstutzen
- DN 100, ∅110 (Typ 2 + 4)
- DN 150, ∅160 (Typ 7 + 10)
- DN 200, ∅200 (Typ 15 + 20)
- 2x horizontaler Blindflansch nutzbar als optionale Zuläufe
- DN 100 (Typ 2 + 4)
- DN 150 (Typ 7 + 10)
- 1x vertikaler Stutzen DN 100 (Lüftung)
- 2x Exzenterschneckenpumpen
- Getriebemotor 400 V, 50 Hz
- Schutzart IP 55
- Integrierte thermische Überwachung
- Integrierte Volumenstromüberwachung
- 10 m Anschlusskabel
- Ausbildung Druckleitung
- Spezial- Rückflussverhinderer mit Kugel im Gehäuse, als Hosenrohr ausgebildet (integrierte Anlüft- und Festsetzschraube)
- Spezialbefestigungsstück zum elastischen Anschluss der Druckleitung DN 100 (Rohraußendurchmesser: ∅108 – 114,3 mm/optional DN 80)
- Niveauschaltung
- Pneumatische Niveauschaltung mit 10 m Steuerleitung
- Mit Lufteinperlung über Kleinstkompressor
- Steuerung
- Schutzart IP 54
- Potentialfreie Sammelstör- und Betriebsmeldung

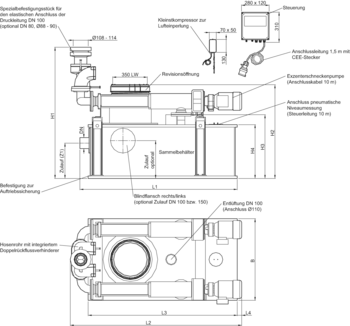

| Typ | Abmessungen | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Höhe Zulauf | L1 | L2 | L3 | L4 | B | H1 | H2 | H3 | H4 | |
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |
| 2 | 355 | 1585 | 1745 | 1500 | 45 | 820 | 1330 | 940 | 645 | 540 |
| 4 | 355 | 1585 | 1745 | 1500 | 45 | 820 | 1330 | 940 | 645 | 540 |
| 7 | 380 | 1585 | 1745 | 1500 | 45 | 820 | 1330 | 940 | 645 | 540 |
| 10 | 380 | 1885 | 2020 | 1800 | 25 | 820 | 1340 | 940 | 650 | 540 |
| 15 | 450 | 1885 | 2020 | 1800 | 20 | 940 | 1420 | 1035 | 730 | 630 |
| 20 | 450 | 1885 | 2260 | 1800 | 240 | 940 | 1460 | 1035 | 730 | 630 |
Blitzleuchte
Passend für
- Muli-Max Schaltgeräte ACO Multi Control
- Powerlift–P Schaltgeräte ACO Multi Control
- Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
- LipuSmart-P
- LipuLift-P
Beschreibung
- 230 V
- Stromaufnahme: 70 mA
- Gewicht: 0,5 kg
Blitzleuchte
Passend für
- Signalanlage
- Signalanlage mit GSM-Modul
Beschreibung
- 12 V DC
- Stromaufnahme: 500 mA
Signalanlage mit GSM-Modul
Passend für
- Alle Fettabscheider
- Fettschichtdicken-Messgerät
- Vorbehälteranlage-duo
- Verfahrenstechnische Anlagen
- Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
- Sinkamat-K (Unterflur) duo
- Muli-Hebeanlagen
- Pumpstationen
- Einbausets
Beschreibung
- Parametrisierbar per App (Android & iOs)
- Netzunabhängiger Alarm per 12 V Bleigel-Akku
- Optische und Akustische Alarmmeldung
- Frei konfigurierbare Eingänge
- 6 digitale mit LED- Zustandsanzeige
- 1 analoger
- 1 Alarmausgang 12 V
- Weiterleitung der Alarms per SMS auf Mobiltelefone
- Zur Montage außerhalb des Ex-Bereiches
- Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
- Schutzarzt: IP54
- Betriebsspannung: 230 V/AC 50/60 Hz
- Gewicht: 2 kg
Verlängerungskabel für Antenne GSM Modul
Passend für
- GSM - Modul
Beschreibung
- Länge inkl. Anschlüsse: ca. 15 m
- Kabel-Typ: RG58
- Anschlüsse:1 x SMA Stecker (SMA/M) und 1 x SMA Buchse (SMA/F)
- Es darf pro GSM- Modul nur max. ein Verlängerungskabel verwendet werden
- Nutzbar im Temperaturbereich: ‑20 °C bis 85 °C
Signalanlage
Passend für
- Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
- Alle Muli Abwasserhebeanlagen
- Vorbehälteranlage-duo
- Muli-Max
- Powerlift–P
- Sinkamat –K/-KD
- Sinkamat-Z
- Sinkamat-K (Unterflur)
- Duo
- LipuLift-P
Beschreibung
- Selbstaufladend
- Mit potentialfreiem Kontakt
- Optisch und akustisch
- Ohne Kontaktgeber
- Zur Montage außerhalb des Ex-Bereiches
- Abmessungen: 175 x 125 x 75 mm B x H x T
- Schutzart: IP65
- Betriebsspannung: 230 V/AC 50/60 Hz
- Steckerfertig mit Kabel: 2 m
- Gewicht: 1,4 kg
Signalhupe
Passend für
- Signalanlage
- Signalanlage mit GSM- Modul
Beschreibung
- Betriebsspannung: 12 V DC
- Stromaufnahme: 30 mA
- 62 x 62 x 85 mm (L x B x T)
- Schutzart: IP66
- 95 dB(A)
- Gewicht: 0,2 kg
Signalhupe
Passend für
- Muli-Max Schaltgeräte ACO Multi Control
- Powerlift–P Schaltgeräte ACO Multi Control
- Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
- LipuSmart-P
- LipuLift-P
Beschreibung
- Betriebsspannung: 230 V AC
- Stromaufnahme: 30 mA
- Abmessung: ∅62x85 mm (L/B x T)
- Schutzart: IP66
- 95 dB(A)
- Gewicht: 0,3 kg
Set aus Anschluss- und Überflutungsmodul
Passend für
- Rückstauverschlüsse Triplex-K
- DN 100 – DN 150
- Rückstauverschlüsse Quatrix-K
- Alle Abwasserhebeanlagen
- Alle Abscheider
- Vorbehälteranlage-duo
Beschreibung
- Meldung einer Leckage ausgelöst durch z.B. Rohrbruch
- Für elektrisch leitende Flüssigkeiten
- Optische und akustische Alarmmeldung ca. > 85 dB
- Potentialfreier Kontakt zur Störungsweiterleitung
- Schutzart: Steuerung IP 54; Fühler: IP68
- Betriebspannung: 230 V/AC 50/60 Hz
- Steckerfertig: 1,4 m
- Überflutungsmelder mit 10 m Kabel
- Gewicht: 1,1 kg
Zulauf-/Absperrschieber DN 100
Passend für
- Abwasserhebeanlagen
- Fettabscheider aus Polyethylen
- Stärkeabscheider aus Polyethylen
- Vorbehälteranlagen Typ 2 und 4
- LipuMobil-P – Typ 0,5
Beschreibung
- Aus PVC
- Beiderseits Steckmuffe 110 mm mit Lippendichtring
- Gesamtmaße: 176 x 330 mm (L x H)
- Max. Druck: 0,5 bar
- Gewicht: 3,1 kg
Zulauf-/Absperrschieber DN 100
Passend für
- Fettabscheider aus Polyethylen
- Stärkeabscheider aus Polyethylen
- Vorbehälteranlagen Typ 2 und 4
- LipuMobil – Typ 0,5
Beschreibung
- Aus PVC
- Beiderseits Spitzende ∅110 für muffenlose Rohrsysteme aus Gusseisen oder Kunststoff
- Gesamtmaße: 176 x 360 mm (L x H)
- Max. Druck: 0,5 bar
- Gewicht: 5,9 kg
Zulauf-/Absperrschieber DN 150
Passend für
- Abwasserhebeanlagen
- Fettabscheider aus Polyethylen
- Stärkeabscheider aus Polyethylen
- Vorbehälteranlagen Typ 7 bis 10
Beschreibung
- Aus PVC
- Beiderseits Steckmuffe 160 mm mit Lippendichtring
- Gesamtmaße: 226 x 510 mm (L x H)
- Max. Druck: 0,5 bar
- Gewicht: 7 kg
Zulauf-/Absperrschieber DN 150
Passend für
- Fettabscheider aus Polyethylen
- Stärkeabscheider aus Polyethylen
- Vorbehälteranlagen Typ 7 bis 10
Beschreibung
- Aus PVC
- Beiderseits Spitzende ∅160 für muffenlose Rohrsysteme aus Gusseisen oder Kunststoff
- Gesamtmaße: 226 x 420 mm (L x H)
- Max. Druck: 0,5 bar
- Gewicht: 10,2 kg
Anschlussstutzen
Passend für
- Vorbehälteranlage-duo
- Typ 2 – 7
Beschreibung
- Nennweite: DN 100
- Zum Anschluss zusätzlicher Rohre
- Gewicht: 1,2 kg
Anschlussstutzen
Passend für
- Vorhälteranlage-duo
- Typ 2 – 7
Beschreibung
- Nennweite: DN 150
- Zum Anschluss zusätzlicher Rohre
- Gewicht: 1,6 kg
Anschlussstutzen
Passend für
- Vorhälteranlage-duo
- Typ 10
Beschreibung
- Nennweite: DN 150
- Zum Anschluss zusätzlicher Rohre
- Gewicht: 4 kg
Rundschnurring
Passend für
- LipuSmart-P
- Powerlift Einbauset DN 100
- Fäkablock II
- Vorbehälteranlage-duo
- Alle Muli Abwasserhebeanlagen
Beschreibung
- Als Ergänzungsbauteil für Druckleitung DN 80
- Spannbereich: 88 – 93 mm
