ACO Haustechnik

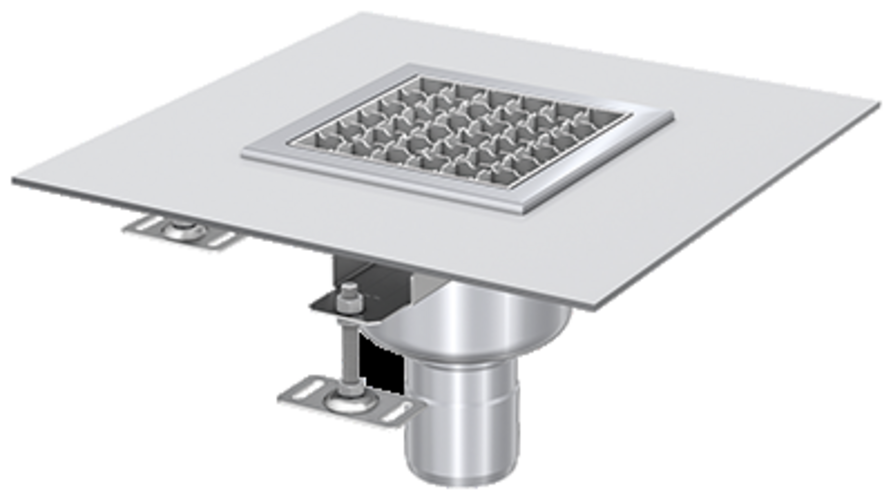

Parkdeckabläufe für Flüssigabdichtungen, DN 70 – DN 100

Produktvorteile

  • Spezielle Lösung für Abdichtungen mit flüssig zu verarbeitenden Abdichtungsstoffen

Produktinformationen

  • Aus Edelstahl
  • Geprüft gemäß DIN EN 1253‑2
  • Baustoffklasse A1, nicht brennbar
  • 1-teilig
  • Inkl. Gitterrost mit Maschenweite 23x23 mm
  • Stutzenneigung: 90°
  • Flanschbreite 100 mm gemäß DIN 18532 für flüssig zu verarbeitende Abdichtungsstoffe
  • Belastungsklasse: M 125

Nennweite: DN 70

FlanschausführungWerkstoffRostAussparung (LxB)AbflusswertGewichtArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
[mm][l/s][kg]
BildFür VerbundabdichtungenEdelstahl, Werkstoff 1.4301
  • Gitterrost
  • Edelstahl, Werkstoff 1.4301
  • Verschraubt
  • M 125
500 x 5003,86,79579.59.91483,64 €17
Edelstahl, Werkstoff 1.4404
  • Gitterrost
  • Edelstahl, Werkstoff 1.4404
  • Verschraubt
  • M 125
500 x 5003,86,79579.59.92567,10 €17

Nennweite: DN 100

FlanschausführungWerkstoffRostAussparung (LxB)AbflusswertGewichtArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
[mm][l/s][kg]
BildFür VerbundabdichtungenEdelstahl, Werkstoff 1.4301
  • Gitterrost
  • Edelstahl, Werkstoff 1.4301
  • Verschraubt
  • M 125
500 x 50010,06,99519.59.91497,55 €17
Edelstahl, Werkstoff 1.4404
  • Gitterrost
  • Edelstahl, Werkstoff 1.4404
  • Verschraubt
  • M 125
500 x 50010,06,99519.59.92587,43 €17
NennweiteKlasseFlanschausführungWerkstoffRostAussparung (LxB)AbflusswertGewichtArtikel-Nr.
BildDN 70M 125Für VerbundabdichtungenEdelstahl, Werkstoff 1.4301
  • Gitterrost
  • Edelstahl, Werkstoff 1.4301
  • Verschraubt
  • M 125
500 x 500 mm3,8 l/s6,7 kg9579.59.91
BildDN 70M 125Für VerbundabdichtungenEdelstahl, Werkstoff 1.4404
  • Gitterrost
  • Edelstahl, Werkstoff 1.4404
  • Verschraubt
  • M 125
500 x 500 mm3,8 l/s6,7 kg9579.59.92
BildDN 100M 125Für VerbundabdichtungenEdelstahl, Werkstoff 1.4301
  • Gitterrost
  • Edelstahl, Werkstoff 1.4301
  • Verschraubt
  • M 125
500 x 500 mm10,0 l/s6,9 kg9519.59.91
BildDN 100M 125Für VerbundabdichtungenEdelstahl, Werkstoff 1.4404
  • Gitterrost
  • Edelstahl, Werkstoff 1.4404
  • Verschraubt
  • M 125
500 x 500 mm10,0 l/s6,9 kg9519.59.92

Abflusswerte Parkdeckabläufe aus Edelstahl

ArtikelnummerNennweiteAblaufleistungAbflusswerte
Anstauhöhe 35 mm
DNl/sPDF
9579.59.91703,8
9579.59.92703,8
9519.59.9110010,0
9519.59.9210010,0
