ACO Haustechnik

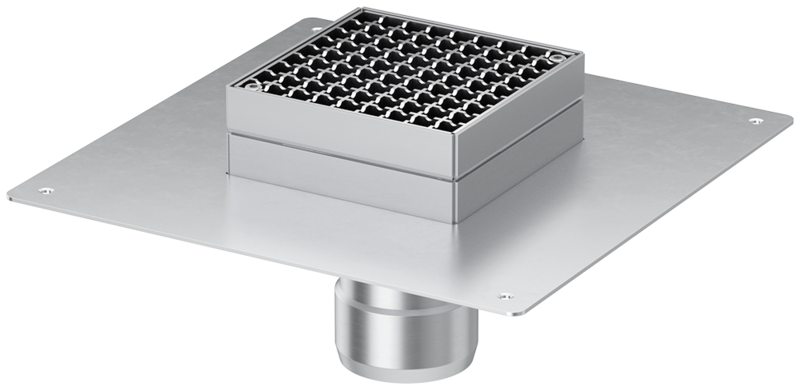

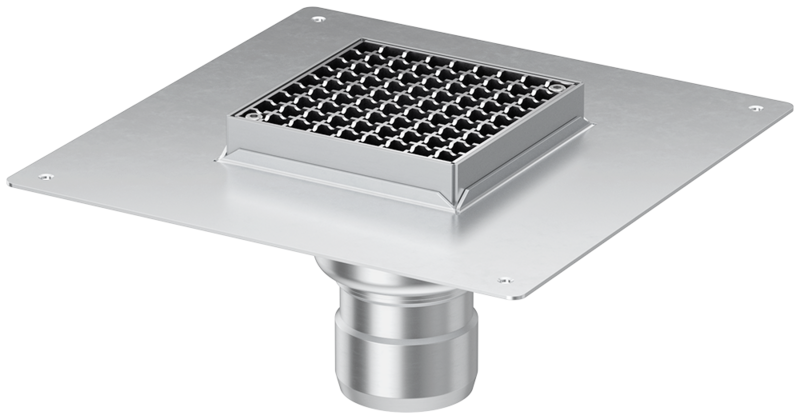

Parkdeckabläufe für Gussasphalt, DN 100

Produktvorteile

  • Spezielle Lösung für Gussasphalt
    • Mit Höhe 35 mm oder 70 mm
Preisliste
Kontakt
Einbauvorschlag

Produktinformationen

  • Aus Edelstahl
  • Geprüft gemäß DIN EN 1253‑2
  • Baustoffklasse A1, nicht brennbar
  • 1-teilig
  • Inkl. Gitterrost
  • Stutzenneigung. 90°
  • Mit Anschlussflansch Breite 120 mm gemäß DIN 18532 für Gussasphalt
  • Belastungsklasse M125

Nennweite: DN 100

FlanschausführungWerkstoffAusführungRostAussparung (LxB)AbflusswertGewichtArtikel-Nr.Merken
[mm][l/s][kg]
Mit AnschlussflanschEdelstahl, Werkstoff 1.4301Für Gussasphalt mit Höhe 35 mm
  • Gitterrost
  • Edelstahl, Werkstoff 1.4301
  • Verschraubt
  • M 125
500 x 5008,15,59519.59.93
Edelstahl, Werkstoff 1.4404Für Gussasphalt mit Höhe 35 mm
  • Gitterrost
  • Edelstahl, Werkstoff 1.4404
  • Verschraubt
  • M 125
500 x 5008,16,59519.59.95
Mit AnschlussflanschEdelstahl, Werkstoff 1.4301Für Gussasphalt mit Höhe 70 mm
  • Gitterrost
  • Edelstahl, Werkstoff 1.4301
  • Verschraubt
  • M 125
500 x 5008,15,59519.59.94
Edelstahl, Werkstoff 1.4404Für Gussasphalt mit Höhe 70 mm
  • Gitterrost
  • Edelstahl, Werkstoff 1.4404
  • Verschraubt
  • M 125
500 x 5008,16,59519.59.96
NennweiteKlasseFlanschausführungWerkstoffAusführungRostAussparung (LxB)AbflusswertGewichtArtikel-Nr.
DN 100M 125Mit AnschlussflanschEdelstahl, Werkstoff 1.4301Für Gussasphalt mit Höhe 35 mm
  • Gitterrost
  • Edelstahl, Werkstoff 1.4301
  • Verschraubt
  • M 125
500 x 500 mm8,1 l/s5,5 kg9519.59.93
DN 100M 125Mit AnschlussflanschEdelstahl, Werkstoff 1.4404Für Gussasphalt mit Höhe 35 mm
  • Gitterrost
  • Edelstahl, Werkstoff 1.4404
  • Verschraubt
  • M 125
500 x 500 mm8,1 l/s6,5 kg9519.59.95
DN 100M 125Mit AnschlussflanschEdelstahl, Werkstoff 1.4301Für Gussasphalt mit Höhe 70 mm
  • Gitterrost
  • Edelstahl, Werkstoff 1.4301
  • Verschraubt
  • M 125
500 x 500 mm8,1 l/s5,5 kg9519.59.94
DN 100M 125Mit AnschlussflanschEdelstahl, Werkstoff 1.4404Für Gussasphalt mit Höhe 70 mm
  • Gitterrost
  • Edelstahl, Werkstoff 1.4404
  • Verschraubt
  • M 125
500 x 500 mm8,1 l/s6,5 kg9519.59.96

Abflusswerte: Parkdeckabläufe Edelstahl Gussasphalt

ArtikelnummerNennweiteAblaufleistungAbflusswerte
Anstauhöhe 35 mm
DNl/sPDF
9519.59.931009,0
9519.59.951009,0
9519.59.941009,0
9519.59.961009,0
