ACO Haustechnik

Ablaufkörper Passavant Spin

Produktvorteile

  • Sicherer Brandschutz
    • Keine zusätzliche Brandlast
    • Feuerwiderstandsklassen: R 30 – R 120
  • Dauerhafte Beständigkeit und wartungsfreundlich
  • Flexiblität bei der Abdichtung PVC/PE/PP/Bitumen
  • Wenige Bauteile, kompakte Bauform
    • Kernbohrungsdurchmesser nur 160 mm

Produktinformationen

  • Aus Gusseisen
  • Baustoffklasse A1, nicht brennbar
  • Mit Anstrich (Transportschutz)
  • Hohe Druckfestigkeit > 700 N/mm²
  • Geprüft gemäß DIN EN 1253‑2
  • Mit flachem Pressdichtungsflansch
  • Keine Aussparung für Gewindetaschen nötig
  • Mit Sickeröffnungen
  • Passend für: Parkhausrinne 156/200 mit Stutzen für 2-teiligen Aufbau

Stutzenneigung: 90°

NennweiteAussparung (LxB)GewichtArtikel-Nr.Merken
[mm][kg]
BildDN 100160 x 3306,57034.10.12
NennweiteKernbohrungAussparung (LxB)GewichtArtikel-Nr.
BildDN 100160 mm160 mm160 x 330 mm6,5 kg7034.10.12
NennweiteStutzenneigungBrandschutzAusführungAnstauhöheDIN EN 1253‑2KugelrostAufsatzrahmen mit Rost ∅200 mmAufsatzrahmen mit Rost 200x200 mmStaurohr für Notentwässerung​Abflusswerte
DNmml/sl/sl/sl/sl/sPDF
DN 7090°Ohne1-teilig351,77,010,09,06,5
DN 7090°Ohne2-teilig351,76,09,89,66,2
DN 70Ohne1-teilig351,76,09,59,26,0
DN 70Ohne2-teilig351,76,09,59,06,5
DN 7090°Mit1-teilig356,710,08,06,5
DN 7090°Mit2-teilig355,010,010,06,5
DN 10090°Ohne1-teilig354,56,38,010,06,5
DN 10090°Ohne2-teilig354,56,09,09,56,0
DN 100Ohne1-teilig354,56,07,87,56,0
DN 100Ohne2-teilig354,56,08,08,06,0
DN 10090°Mit1-teilig356,59,09,56,8
DN 10090°Mit2-teilig355,89,09,56,5

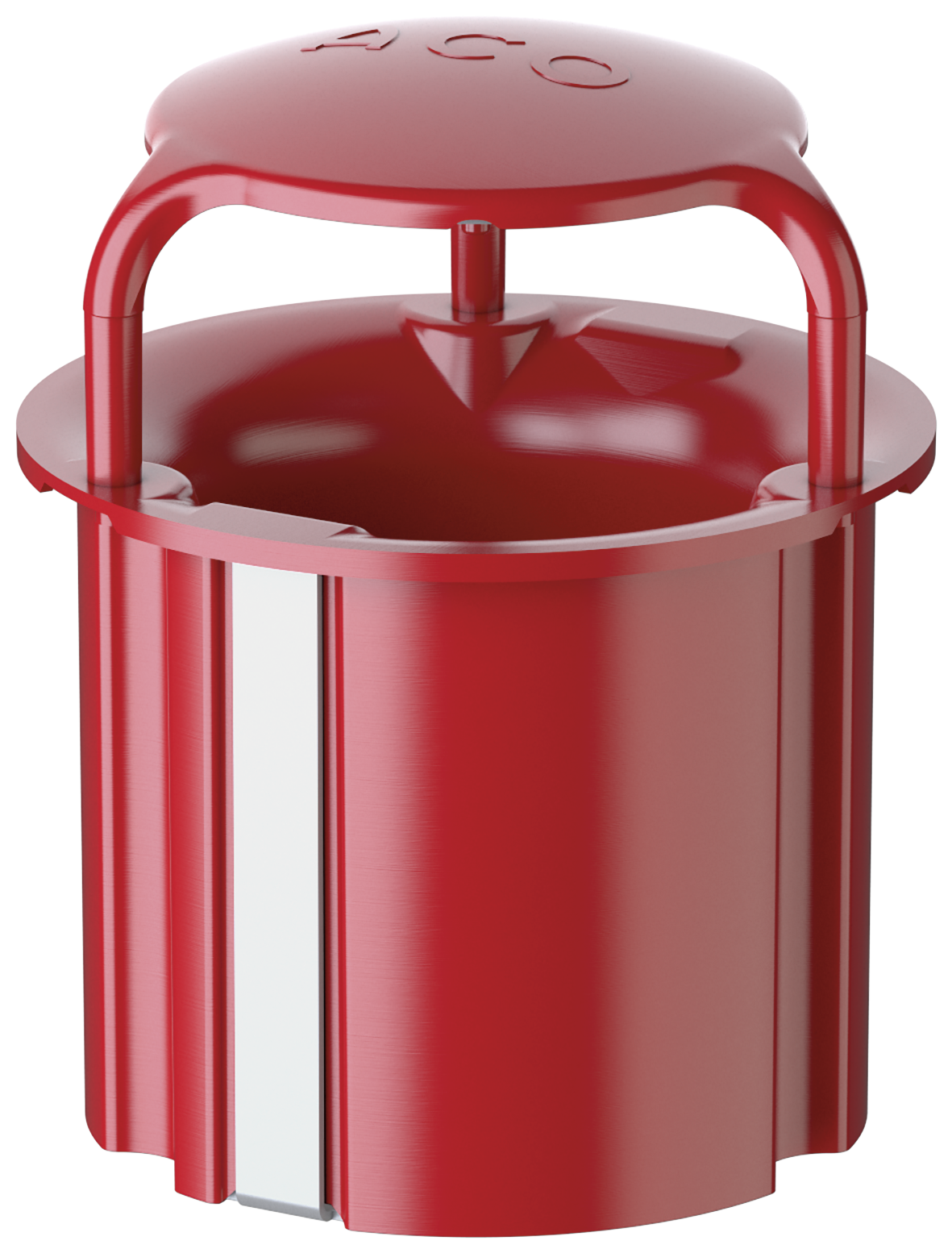

Brandschutz-Einsatz

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
  • Parkdeckabläufe Passavant aus Gusseisen
    • DN 100
    • Stutzenneigung: 90°
Beschreibung
  • Hinweis:
    • Der Abflusswert wird durch Einsatz reduziert
    • Bei Kernlochbohrung muss Fit-in mit eingebaut werden
  • aBG: Z‑19.53‑2439
  • abZ: Z‑19.17‑2430
  • Gewicht: 0,5 kg

Herausnehmbarer Schmutzfang

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70 – DN 100
    • Stutzenneigung: 90°/0°
  • Parkdeckabläufe Passavant aus Gusseisen
    • DN 70 – DN 100
  • Oberteil aus Gusseisen
    • DN 70/DN 100
Beschreibung
  • Aus Edelstahl

Lippendichtring

Passend für
  • Oberteil zu Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Oberteil zu Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
  • Staurohr für Notüberlauf 7047.10.55, 7033.10.52
  • Oberteil zu Flachdachabläufen Spin
    • DN 70
  • Finor 2-teilig aus Gusseisen
Beschreibung
  • Durchmesser: 136 mm
  • Gewicht: 0,1 kg
