Parkdeckabläufe Passavant, DN 70 – DN 100


Produktvorteile

  • Sicherer Brandschutz
    • Keine zusätzliche Brandlast
    • Feuerwiderstandsklassen: R 30 – R 120
    • abZ: Z‑19.17‑2430 aBG: Z‑19.53‑2522
  • Dauerhafte Beständigkeit
    • Wartungsfreundlich
    • 100 % UV-beständig
  • Flexiblität bei der Abdichtung
    • PVC/PE/PP/Bitumen
  • Variabler Einbau
    • Höhenausgleich bauseits durch Ausgleichsring aus Gusseisen
    • Als Notentwässerung einsetzbar
  • Wenige Bauteile, kompakte Bauform
    • Kernbohrungsdurchmesser nur 160 mm auch mit Brandschutz-Fit-in

Produktinformationen

  • Aus Gusseisen
    • Baustoffklasse A1, nicht brennbar
    • Mit Anstrich (Transportschutz)
    • Hohe Druckfestigkeit > 700 N/mm²
  • Geprüft gemäß DIN EN 1253‑2
  • abZ: Z‑19.17‑2430 aBG: Z‑19.53‑2522
  • Belastungsklasse: M 125
  • 100 mm Flansch für alle Belagsarten

Nennweite: DN 70

StutzenneigungBeschreibungVerschraubungAussparung (LxB)GewichtArtikel-Nr.Merken
[mm][kg]
Bild90°
  • Herausnehmbarer Schmutzfang: Edelstahl
  • Ohne Anschlussrand
Mit230 x 2306,95932.00.02
Bild90°
  • Herausnehmbarer Schmutzfang: Edelstahl
  • Mit Anschlussrand
Mit380 x 23011,75932.10.02
Bild90°
  • Herausnehmbarer Schmutzfang: Edelstahl
  • Ohne Anschlussrand
Mit230 x 2308,65934.00.02
Bild90°
  • Herausnehmbarer Schmutzfang: Edelstahl
  • Mit Anschlussrand
Mit380 x 23014,45934.10.02

Nennweite: DN 100

StutzenneigungBeschreibungVerschraubungAussparung (LxB)GewichtArtikel-Nr.Merken
[mm][kg]
Bild90°
  • Herausnehmbarer Schmutzfang: Edelstahl
  • Ohne Anschlussrand
Mit230 x 2307,25933.00.02
Bild90°
  • Herausnehmbarer Schmutzfang: Edelstahl
  • Mit Anschlussrand
Mit380 x 23011,95933.10.02
Bild90°
  • Herausnehmbarer Schmutzfang: Edelstahl
  • Ohne Anschlussrand
Mit230 x 2308,95935.00.02
Bild90°
  • Herausnehmbarer Schmutzfang: Edelstahl
  • Mit Anschlussrand
Mit380 x 23014,65935.10.02
StutzenneigungKlasseBeschreibungAnschlussrandVerschraubungAussparung (LxB)GewichtArtikel-Nr.
Bild90°M 125
  • Herausnehmbarer Schmutzfang: Edelstahl
Ohne AnschlussrandMit230 x 230 mm6,9 kg5932.00.02
Bild90°M 125
  • Herausnehmbarer Schmutzfang: Edelstahl
Mit AnschlussrandMit380 x 230 mm11,7 kg5932.10.02
Bild90°M 125
  • Herausnehmbarer Schmutzfang: Edelstahl
Ohne AnschlussrandMit230 x 230 mm8,6 kg5934.00.02
Bild90°M 125
  • Herausnehmbarer Schmutzfang: Edelstahl
Mit AnschlussrandMit380 x 230 mm14,4 kg5934.10.02
Bild90°M 125
  • Herausnehmbarer Schmutzfang: Edelstahl
Ohne AnschlussrandMit230 x 230 mm7,2 kg5933.00.02
Bild90°M 125
  • Herausnehmbarer Schmutzfang: Edelstahl
Mit AnschlussrandMit380 x 230 mm11,9 kg5933.10.02
Bild90°M 125
  • Herausnehmbarer Schmutzfang: Edelstahl
Ohne AnschlussrandMit230 x 230 mm8,9 kg5935.00.02
Bild90°M 125
  • Herausnehmbarer Schmutzfang: Edelstahl
Mit AnschlussrandMit380 x 230 mm14,6 kg5935.10.02
NennweiteBauformBrandschutzDIN EN 1253‑2 BodenablaufAblaufleistungAblaufleistungAbflusswerte
Anstauhöhe 20 mmAnstauhöhe 35 mmAnstauhöhe 20 mm
DNl/sl/sl/sPDF
70rundOhne0,88,13,6
70eckigOhne0,88,03,6
100rundOhne1,49,24,1
100eckigOhne1,49,14,1
70rundMit0,85,23,6
70eckigMit0,85,23,6
100rundMit1,45,54,1
100eckigMit1,45,24,1

Flachdachheizung

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 100, Stutzenneigung: 90°/0°
  • Flachdachabläufe Jet/Spin- Serie aus Edelstahl
    • DN 40 – DN 125
  • Attikaablauf Spin/Jet aus Edelstahl
    • 45° und 90°
  • Notablauf Turboflow aus Edelstahl
    • DN 50 – DN 70
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70 – DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Netzanschluss: 220 – 240 V AC
  • Schutzart: IP 67
  • Anschlussleitung
    • H05RN-F2x1,0
    • Länge: 1 m
  • Bauhöhe: 95 mm
  • Nennleistung: 25 W
  • Gewicht: 0,3 kg

Flachdachheizung inkl. Thermostat

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 100, Stutzenneigung: 90°/0°
  • Flachdachabläufe Jet/Spin- Serie aus Edelstahl
    • DN 40 – DN 125
  • Attikaablauf Spin/Jet aus Edelstahl
    • 45° und 90°
  • Notablauf Turboflow aus Edelstahl
    • DN 50 – DN 70
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70 – DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Netzanschluss: 220 – 240 V AC
  • Schutzart: IP 67
  • Anschlussleitung
    • H05RN-F2x1,0
    • Länge: 1 m
  • Bauhöhe: 95 mm
  • Nennleistung: 25 W
  • Gewicht: 0,3 kg

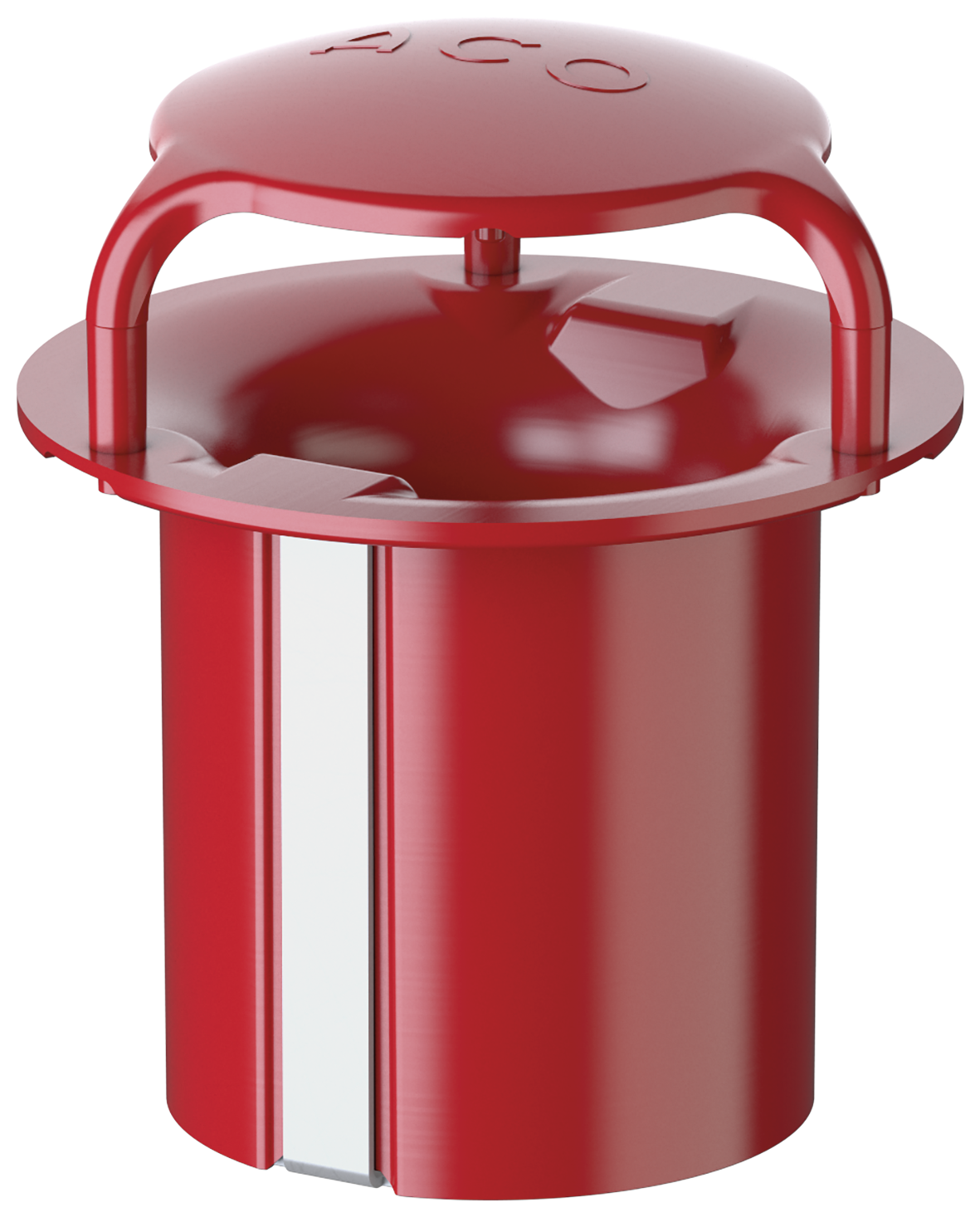

Brandschutz-Einsatz

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
  • Parkdeckabläufe Passavant aus Gusseisen
    • DN 70
    • Stutzenneigung: 90°
Beschreibung
  • Hinweis:
    • Der Abflusswert wird durch Einsatz reduziert
    • Bei Kernlochbohrung muss Fit-in mit eingebaut werden
  • aBG: Z‑19.53‑2439
  • abZ: Z‑19.17‑2430
  • Gewicht: 0,5 kg

Brandschutz-Einsatz

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
  • Parkdeckabläufe Passavant aus Gusseisen
    • DN 100
    • Stutzenneigung: 90°
Beschreibung
  • Hinweis:
    • Der Abflusswert wird durch Einsatz reduziert
    • Bei Kernlochbohrung muss Fit-in mit eingebaut werden
  • aBG: Z‑19.53‑2439
  • abZ: Z‑19.17‑2430
  • Gewicht: 0,5 kg

Höhenverstellring

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
  • Parkdeckabläufe Passavant aus Gusseisen
  • Rost mit Rahmen
    • 7000.08.02
    • 7000.44.02
Beschreibung
  • Aus Gusseisen, mit Anstrich
  • Belastungsklasse: M 125
  • Höhenverstellbarkeit: 25 – 40 mm
  • Gewicht: 1,3 kg

Höhenverstellring

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
  • Parkdeckabläufe Passavant aus Gusseisen
  • Rost mit Rahmen
    • 7000.08.02
    • 7000.44.02
Beschreibung
  • Aus Gusseisen, mit Anstrich
  • Belastungsklasse: M 125
  • Höhenverstellbarkeit: 45 – 60 mm
  • Gewicht: 1,9 kg

Herausnehmbarer Schmutzfang

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70 – DN 100
    • Stutzenneigung: 90°/0°
  • Parkdeckabläufe Passavant aus Gusseisen
    • DN 70 – DN 100
  • Oberteil aus Gusseisen
    • DN 70/DN 100
Beschreibung
  • Aus Edelstahl

Sicherer Brandschutz

Gusseisen brennt nicht – Baustoffklasse A1

Die Wahl des Werkstoffs spiegelt die Verwendbarkeit der Abläufe für höchste Ansprüche wider. Gusseisen entspricht der Baustoffklasse A1 und bringt dadurch keine zusätzliche Brandlast in das Gebäude ein.

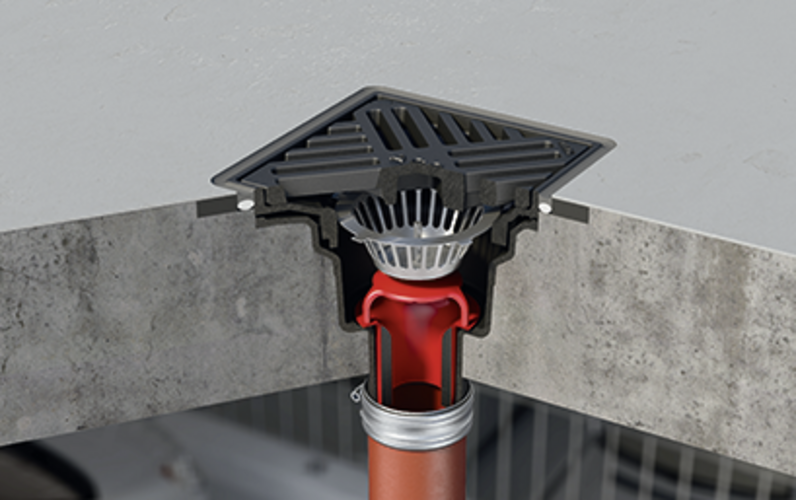

Integrierter Brandschutz ohne zusätzlichen Aufwand

Sofort einsatzbereit: Mit einem Schmelzpunkt von 1150 °C ist der recycelbare Werkstoff Gusseisen nicht brennbar. Außer dem Einsetzen der Brandschutzkartusche sind keine weiteren Maßnahmen für den Brandschutz notwendig.

Rauchstopp für maximale Sicherheit

Keine Kompromisse: Für maximale Sicherheit sorgen unsere geprüften Brandschutzeinsätze der Feuerwiderstandsklassen R30 bis R120. Zudem verhindert ein integrierter Rauchstopp das Ausbreiten von Rauch bis der Brandschutzeinsatz vollständig aktiviert ist.

Lebenslange Robustheit

Hält extremen Verkehrslasten stand

Komme, was wolle: Parkdeckabläufe von ACO halten allen Belastungen Stand. Der Trend zu immer größeren und schwereren Fahrzeugen stellt die Entwässerungsbauteile vor neue Herausforderungen. Gusseisen besitzt eine außerordentliche Druckfestigkeit und steckt auch extreme Beanspruchung locker weg.

Gegen Tau- und Salzwasser beständig

Lästige Mitbringsel: Im Winter setzen Salzwasser und Streumittel der Bausubstanz zu. Die hohe Robustheit und dauerhafte Beständigkeit unserer Parkdeckabläufe Passavant helfen dem entgegenzuwirken. Sogar Sonneneinstrahlung lässt unsere UV-beständigen Abläufe kalt, wodurch sie auch auf offenen Parkdecks eine einwandfreie Performance abliefern.

Ähnlicher Ausdehnungskoeffizient wie Beton

Starke Partner: Dank ähnlichem thermischen Längenausdehnungskoeffizient fügen sich unsere Gusseisen-Abläufe auch bei Temperaturänderungen optimal in den Beton ein, wodurch spannungsbedingte Risse in der Konstruktion ausgeschlossen werden.

Dauerhaft wartungsfreundlich und vandalensicher

Wartung leicht gemacht: Die serienmäßig verschraubten Roste können für die Wartungsarbeiten einfach entnommen werden. So sind Schlammeimer und Brandschutzeinsatz für Reinigungsarbeiten leicht zugänglich. Die arretierten Roste bieten zudem einen hohen Schutz gegen Vandalismus. In nicht öffentlichen Parkhäusern können die Roste alternativ lose eingelegt werden

Flexible Bodenanbindung

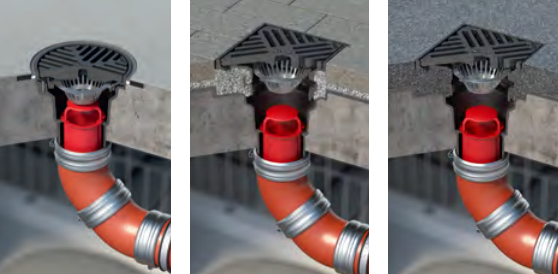

Ob Industriebeschichtung, Pflasterbelag oder Gussasphalt

Flexibel Planen: Beim Bodenbelag haben sie freie Wahl. Die Flanschbreiten erfüllen die Anforderungen der neuen Abdichtungsnorm DIN 18532 zum Andichten mit Flüssigkunststoffen. Die runden Varianten der Abläufe erleichtern die Anbindung zusätzlich. Anders, als bei Kunststoffabläufen können Parkdeckabläufe aus Gusseisen direkt mit Gussasphalt eingearbeitet werden.

Intelligente Höhenverstellung

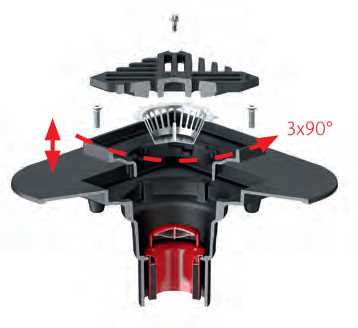

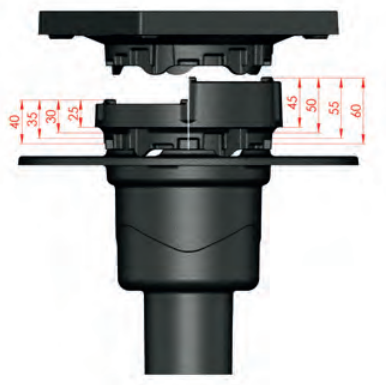

Besonders bei Pflasterbelägen ist ein Höhenausgleich wichtig. Der ACO Parkdeckablauf Passavant passt sich intelligent jeder Belagshöhe an. Mit einem einfachen Drehmechanismus lässt sich der Aufsatzrahmen stufenweise in 5 mm-Schritten auf die gewünschte Höhe einstellen. Ab einer Verstellhöhe von 20 mm bieten zwei Höhenverstellringe weitere Justierungsmöglichkeiten. Die formschlüssige Auflage der Bauteile schafft dabei eine sichere Kraftübertragung – sprich der Rost sackt nicht ein.

Kompakte Bauform

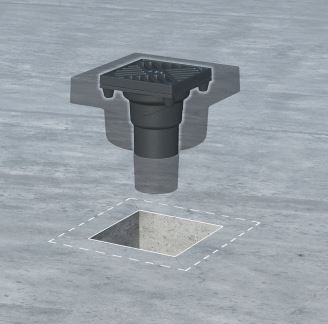

Kompakt in Maß und Gewicht

Klein aber Oho: Die neuen ACO Parkdeckabläufe aus Gusseisen sind kompakt und robust zugleich. Nicht nur das Sortiment, sondern auch die einzelnen Abläufe sind mit einem Gewicht ab 7 kg wesentlich schlanker geworden. Das zeigt sich unter anderem durch die geringen Aussparungsmaße beim direkten Einbetonieren.


Formstabil beim Einbetonieren

Gibt nicht nach: Durch die Eigenschaften des Werkstoffs Gusseisen bleibt unser System sowohl beim Einbetonieren als auch unter extremer Verkehrslast formstabil.


Verarbeitungsfreundlich

Spart Zeit: Die kompakte Bauform des neuen Ablaufs zeichnet sich unter anderem dadurch aus, dass die Gewindetaschen in das Ablaufgehäuse integriert wurden, somit entfallen aufwendige Stemmarbeiten.
