ACO Haustechnik

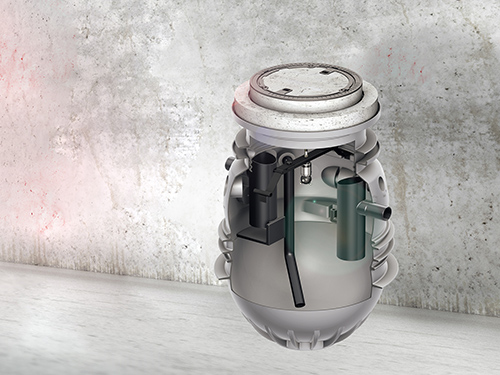

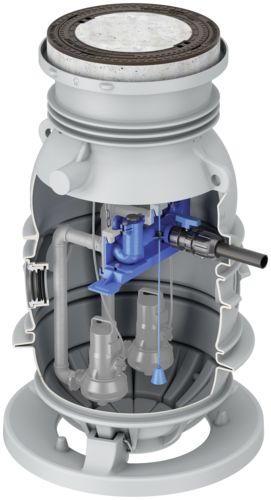

Pumpstationen Muli-Max mono/duo – Belastungsklasse: B 125


Produktvorteile

  • Gesamteinbautiefe bis 3000 mm
  • Zulauftiefe max. 2225 mm
  • Pneumatische Niveauschaltung für hohe Betriebssicherheit
  • Auftriebssicher gegen Grundwasserstand bis 0,675 m ab Gelände-OK (GOK)
    • Optional: Fuß für Auftriebssicherheit komplett bis Gelände-OK (GOK)
  • Einbau ohne bauseitige Betonmaßnahmen
  • PKW befahrbar

Produktinformationen

  • Anwendungsbereiche
    • Ein- und Mehrfamilienhäuser
    • Bürogebäude
    • Industriegebäude
    • Druckentwässerung
  • Einzel oder Doppelpumpstation zum Erdeinbau aus Polyethylen
  • Geprüft gemäß DIN EN 12050
  • Mit Überwasserkupplungs-Automatik
    • Passend für ACO Passavant Tauchmotorpumpen
  • Druckleitungsabgang aus PE-HD Druckleitungsanschluss DN 50 (∅63 mm), mit Kugelhahn und Klemmverschraubung 63x63 mm außen
  • Einbauhöhe: 1951 mm
  • Maße von Oberkante Schachtabdeckung bis Mitte Druckleitung: 901 mm (Variante ohne Aufsatzstück)
  • 2x Zulauf DN 150, Maß von Oberkante Abdeckung bis Mitte Zulauf: 1176 mm, 1x Dichtung im Lieferumfang
  • 2x Zulauf DN 100, Maß von Oberkante Schachtabdeckung bis Mitte Zulauf: 1176 mm
  • 2 Anschlussstutzen DN 100 für Kabelleerrohr/Entlüftung Anschlusshöhe: 521 mm von Oberkante Schachtabdeckung bis Mitte Stutzen
  • Anschlussstutzen mit Muffe R ½" für Spülanschluss/Vakuumbrecher (Zubehör)
  • Schachtabdeckung (wahlweise verschraubt)
    • Belastungsklasse: B 125
    • Lichte Weite: 605 mm gemäß DIN EN 124
    • Ohne Entlüftung,
    • Inkl. Aushebeschlüssel
  • Passende Tauchpumpen Mono/Duo

Infobox

Die max. zulässige Medientemperatur liegt bei 40 °C (kurzzeitig: 65 °C)

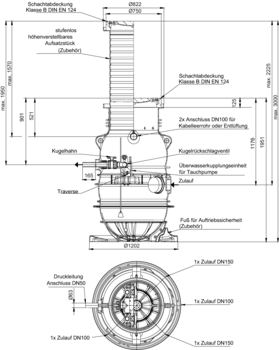

Maßzeichnung
TypBeschreibungHöheNutzvolumenGewichtArtikel-Nr.Merken
Bis
[mm][l][kg]
Mono
  • Deckel: lose aufgelegt
19502701510178.13.82
Mono
  • Deckel: geruchsdicht verschraubt
19502701510178.13.83
Duo
  • Deckel: lose aufgelegt
19502701670178.13.84
Duo
  • Deckel: geruchsdicht verschraubt
19502701670178.13.85
Maßzeichnung
TypBeschreibungHöheNutzvolumenGewichtArtikel-Nr.
Bis
BildMono
  • Deckel: lose aufgelegt
1950 mm270 l151 kg0178.13.82
BildMono
  • Deckel: geruchsdicht verschraubt
1950 mm270 l151 kg0178.13.83
BildDuo
  • Deckel: lose aufgelegt
1950 mm270 l167 kg0178.13.84
BildDuo
  • Deckel: geruchsdicht verschraubt
1950 mm270 l167 kg0178.13.85

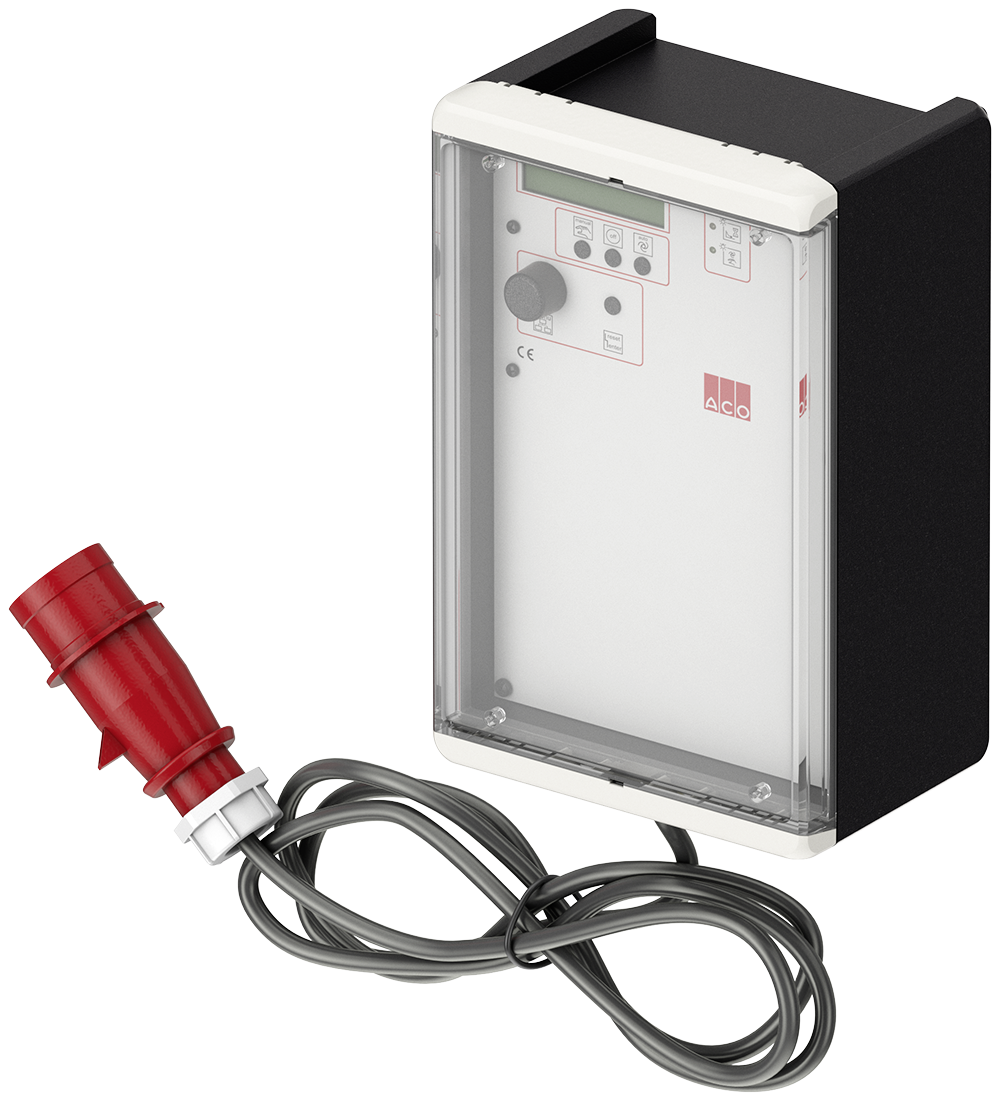

Schaltgerät ACO Multi Control Mono

Passend für
  • Muli-Max
    • Mono-Anlage
Beschreibung
  • Für Pumpen bis 5,5 kW
  • Steckerfertig mit 1,5 m Anschlusskabel
  • CEE 16-Stecker mit Phasenwender
  • 20 m pneumatischer Steuerleitung 10 x 1,5 mm
  • Staudruckglocke
  • Kabeldurchführung
  • Betriebsspannung: 400 V
  • Frequenz: 50/60 Hz
  • Steuerspannung: 230 V/AC
  • Leistungsaufnahme im Ruhebetrieb: max. 8 VA
  • Temperaturbereich: ‑20 bis +60 °C
  • Schutzart IP 54
  • Gewicht: 4 kg

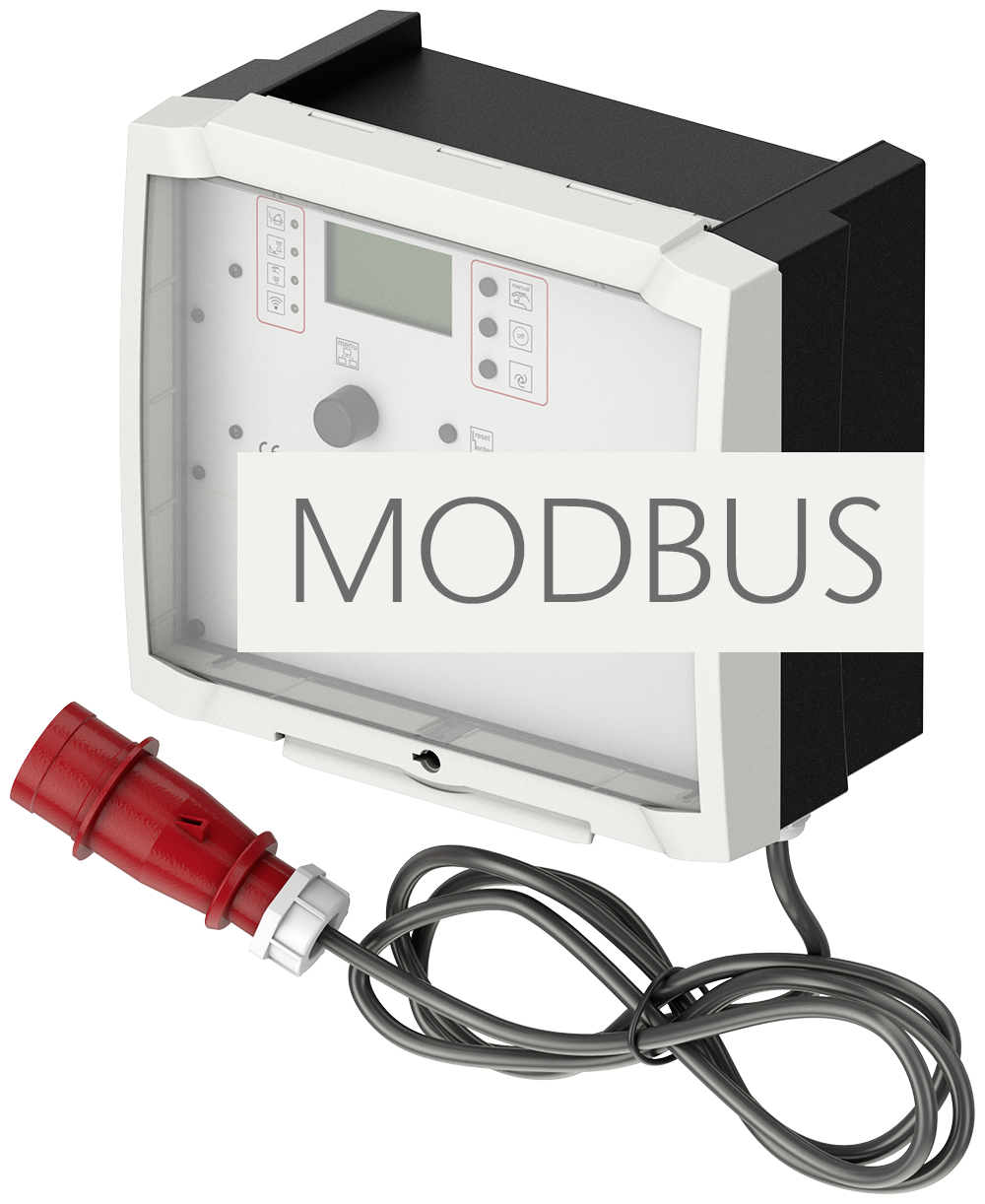

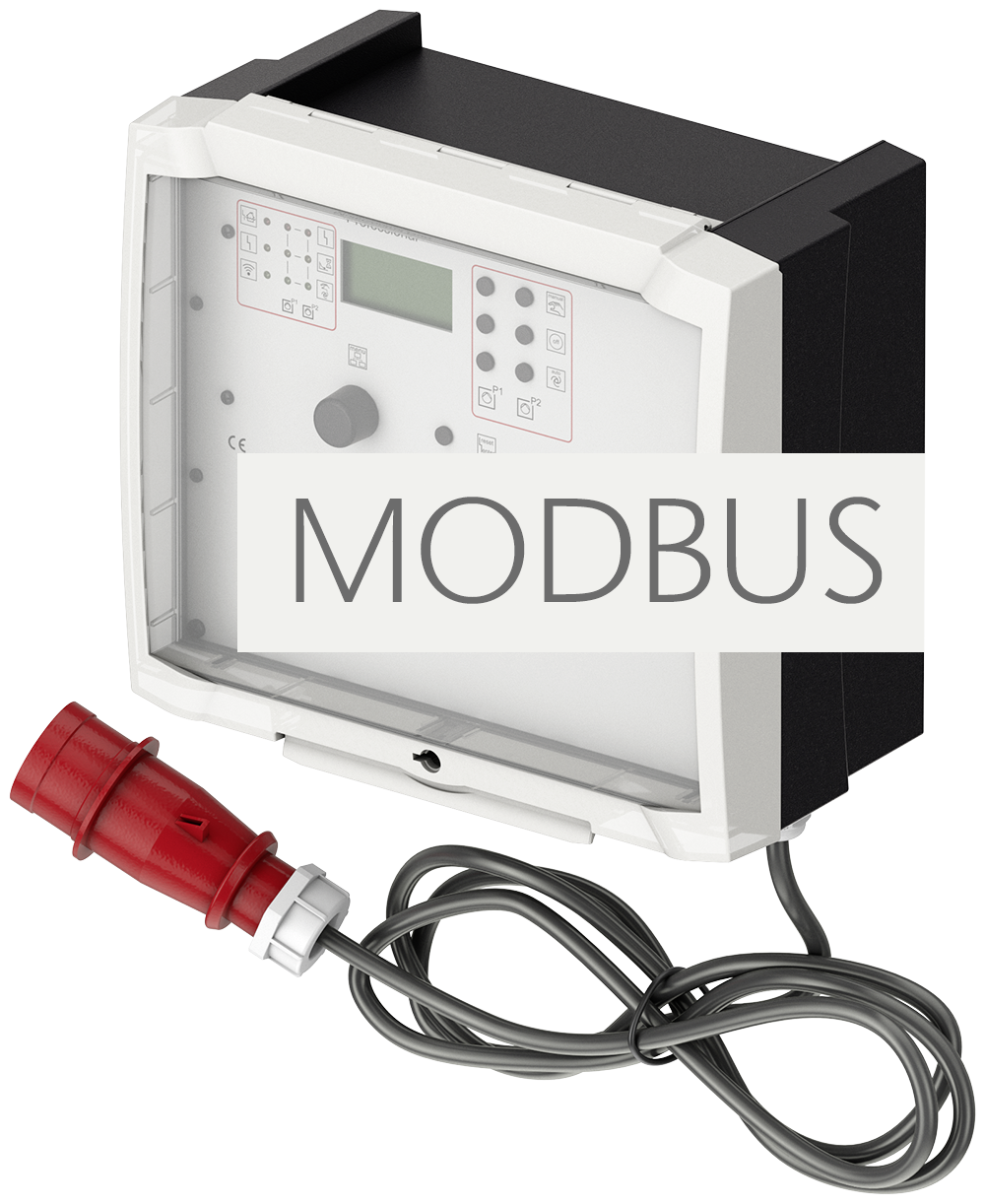

Schaltgerät ACO Multi Control Mono Professional inkl. Staudruckglocke

Passend für
  • Muli-Max
    • Mono-Anlage
Beschreibung
  • Für Pumpen bis 5,5 kW
  • Steckerfertig mit 1,5 m Anschlusskabel
  • CEE 16-Stecker mit Phasenwender
  • 20 m pneumatischer Steuerleitung 10 x 1,5 mm
  • Staudruckglocke
  • Kabeldurchführung
  • Betriebsspannung: 400 V
  • Frequenz: 50/60 Hz
  • Steuerspannung: 230 V/AC
  • Leistungsaufnahme im Ruhebetrieb: max. 8 VA
  • Temperaturbereich: ‑20 bis +60 °C
  • Schutzart IP 54
  • Mit Modbus RTU - Funktionalität zum Anschluss an die Gebäudeleittechnik
  • Gewicht: 4 kg

Schaltgerät ACO Multi Control Duo Professional inkl. Staudruckglocke

Passend für
  • Muli-Max
    • Duo-Anlage
  • Powerlift–P
  • Muli-Flex
Beschreibung
  • Für Pumpen bis 5,5 kW
  • Steckerfertig mit 1,5 m Anschlusskabel
  • CEE 16-Stecker mit Phasenwender
    • Umrüstbar auf CEE 32 mit Art.Nr. 0150.79.75 (5G4 mit CEE 32 Stecker)
  • Kabeldurchführung
  • Betriebsspannung: 400 V
  • Frequenz: 50/60 Hz
  • Steuerspannung: 230 V/AC
  • Leistungsaufnahme im Ruhebetrieb: max. 10 VA
  • Temperaturbereich: ‑20 bis +60 °C
  • Schutzart IP 54
  • Mit Modbus RTU - Funktionalität zum Anschluss an die Gebäudeleittechnik
  • 20 m pneumatischer Steuerleitung 10 x 1,5 mm
  • Gewicht: 5,4 kg

Schaltgerät ACO Multi Control Duo inkl. Staudruckglocke

Passend für
  • Muli-Max
    • Duo-Anlage
  • Powerlift–P
  • Muli-Flex
Beschreibung
  • Für Pumpen bis 5,5 kW
  • Steckerfertig mit 1,5 m Anschlusskabel
  • CEE 16-Stecker mit Phasenwender
    • Umrüstbar auf CEE 32 mit Art.Nr. 0150.79.75 (5G4 mit CEE 32 Stecker)
  • Kabeldurchführung
  • Betriebsspannung: 400 V
  • Frequenz: 50/60 Hz
  • Steuerspannung: 230 V/AC
  • Leistungsaufnahme im Ruhebetrieb: max. 10 VA
  • Temperaturbereich: ‑20 bis +60 °C
  • Schutzart IP 54
  • 20 m pneumatischer Steuerleitung 10 x 1,5 mm
  • Gewicht: 5,4 kg

Schaltgerät ACO Multi Control Duo ohne Staudruckglocke

Passend für
  • Muli-Max
    • Duo-Anlage
  • Powerlift–P
  • Muli-Flex
Beschreibung
  • Für Pumpen bis 5,5 kW
  • Steckerfertig mit 1,5 m Anschlusskabel
  • CEE 16-Stecker mit Phasenwender
    • Umrüstbar auf CEE 32 mit Art.Nr. 0150.79.75 (5G4 mit CEE 32 Stecker)
  • Kabeldurchführung
  • Betriebsspannung: 400 V
  • Frequenz: 50/60 Hz
  • Steuerspannung: 230 V/AC
  • Leistungsaufnahme im Ruhebetrieb: max. 10 VA
  • Temperaturbereich: ‑20 bis +60 °C
  • Schutzart IP 54
  • Ohne Steuerleitung
  • Gewicht: 5,4 kg

Blitzleuchte

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • 230 V
  • Stromaufnahme: 70 mA
  • Gewicht: 0,5 kg

Blitzleuchte

Passend für
  • Signalanlage
  • Signalanlage mit GSM-Modul
Beschreibung
  • 12 V DC
  • Stromaufnahme: 500 mA

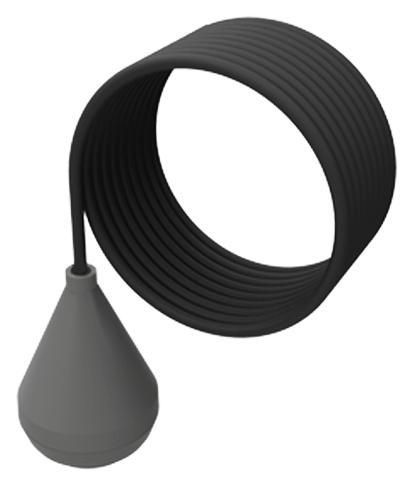

Schwimmerschalter

Passend für
  • Für fäkalienhaltiges sowie fäkalienfreies Abwasser
  • MultiControl- Steuerungen als Schwimmerschalter
  • MultiControl- Steuerungen als zusätzl. Hochalarmschwimmer
Beschreibung
  • Gehäuse: PRE-ELEC PP
  • Schutzart: IP68
  • Schaltspannung: 4‑40 V
  • Schaltstrom: 1‑100 mA
  • Anschlusskabel: 10 m
  • Schaltwinkel: 10°
  • Schutzklasse: II 1G Ex ia IIC T6 Ga

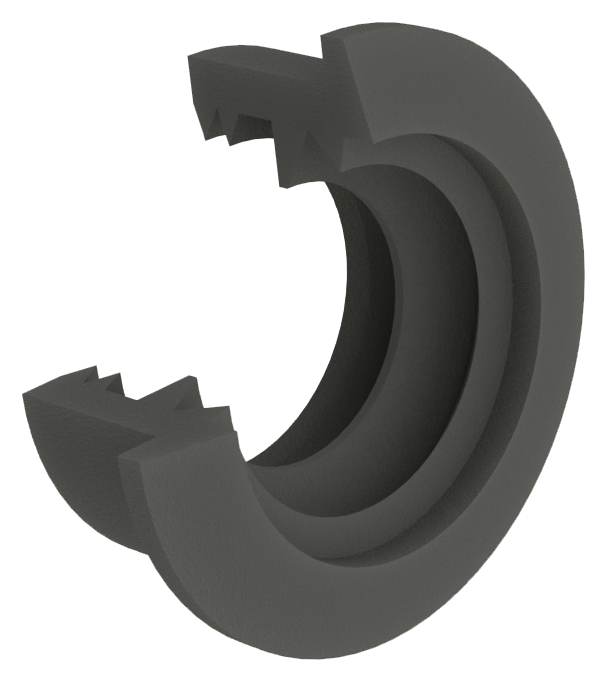

Bohranschlussdichtung DN 110

Passend für
  • Pumpstation Muli-Max
  • Muli-Flex
Beschreibung
  • Gewicht: 0,4 kg

Bohranschlussdichtung DN 150

Passend für
  • Pumpstation Muli-Max
Beschreibung
  • Gewicht: 0,5 kg

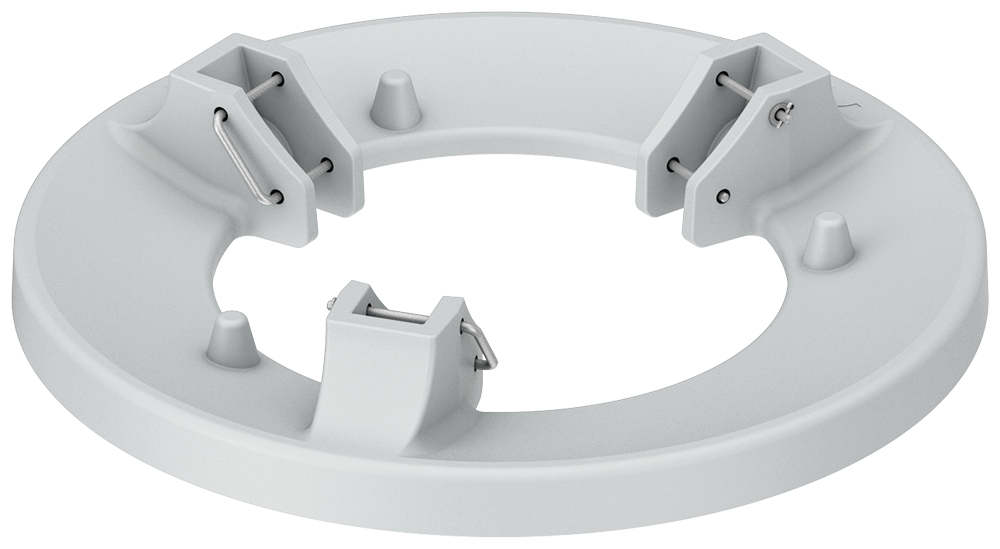

Fuß für Auftriebssicherung

Passend für
  • Muli-Max
Beschreibung
  • Befestigung per Steckbolzen und Splint
  • Ermöglicht Einbau des Behälters bei anstehendem Grundwasser bis Gelände - Oberkante (GOK)
  • Gewicht: 11,5 kg

Signalanlage

Passend für
  • Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
  • Alle Muli Abwasserhebeanlagen
  • Vorbehälteranlage-duo
  • Muli-Max
  • Powerlift–P
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-K (Unterflur)
    • Duo
  • LipuLift-P
Beschreibung
  • Selbstaufladend
  • Mit potentialfreiem Kontakt
  • Optisch und akustisch
  • Ohne Kontaktgeber
  • Zur Montage außerhalb des Ex-Bereiches
  • Abmessungen: 175 x 125 x 75 mm B x H x T
  • Schutzart: IP65
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Steckerfertig mit Kabel: 2 m
  • Gewicht: 1,4 kg

Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Muli-Hebeanlagen
  • Pumpstationen
  • Einbausets
Beschreibung
  • Parametrisierbar per App (Android & iOs)
  • Netzunabhängiger Alarm per 12 V Bleigel-Akku
  • Optische und Akustische Alarmmeldung
    • Frei konfigurierbare Eingänge
    • 6 digitale mit LED- Zustandsanzeige
  • 1 analoger
  • 1 Alarmausgang 12 V
  • Weiterleitung der Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
  • Schutzarzt: IP54
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Gewicht: 2 kg

Signalhupe

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • Betriebsspannung: 230 V AC
  • Stromaufnahme: 30 mA
  • Abmessung: ∅62x85 mm (L/B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,3 kg

Signalhupe

Passend für
  • Signalanlage
  • Signalanlage mit GSM- Modul
Beschreibung
  • Betriebsspannung: 12 V DC
  • Stromaufnahme: 30 mA
  • 62 x 62 x 85 mm (L x B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,2 kg

Lufteinperlung

Passend für
  • Muli-Max
  • Powerlift–P
  • Muli-Flex
Beschreibung
  • Zur Erhöhung der Betriebssicherheit (bei Schwimmdeckenbildung, z.B. bei Fettabscheidern)
  • Für pneumatische Niveauschaltung (Staudruckglocke)
  • Kleinstkompressor
    • Anschluss: 230 V
    • Steckerfertig
  • Mit T-Einschraubverschraubung
  • Mit Rückschlagventil
  • Gewicht: 0,6 kg

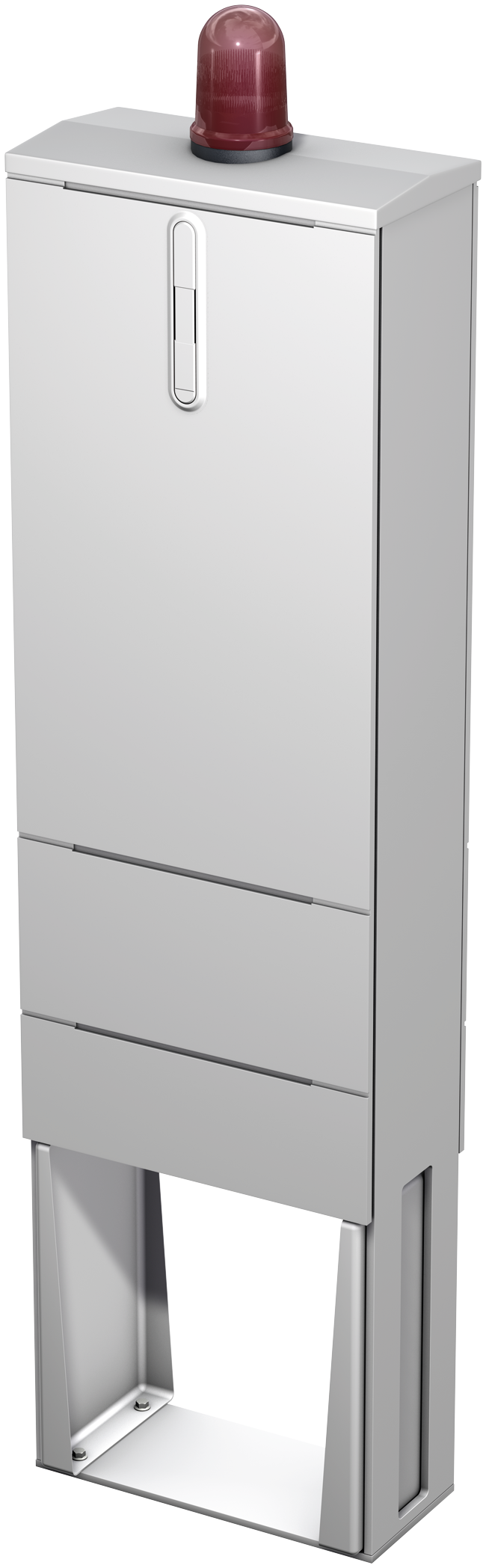

Freiluftschrank

Passend für
  • Schaltgerät ACO Multi-Control
  • Mono
Beschreibung
  • Mit Vorsicherung C16 (16 A)
  • Mit 10 mm² PE-Klemmen für Potentialausgleich
  • Blinkleuchte (schlagfest)
  • Verschluss mit Sicherheitsschließzylinder
  • Abmessung: 310 x 1460 x 207 mm (H x B x T)
  • Vorsicherung bauseits: 3polig C16 A
  • Gewicht: 21 kg

Freiluftschrank

Passend für
  • Schaltgerät ACO Multi-Control
  • LipuLift-P-B/P-D
Beschreibung
  • Mit Vorsicherung C16 (16 A)
  • Mit 10 mm² PE-Klemmen für Potentialausgleich
  • Blinkleuchte (schlagfest)
  • Verschluss mit Sicherheitsschließzylinder
  • Abmessung: 410 x 1460 x 207 mm (H x B x T)
  • Vorsicherung bauseits: 3polig C16 A
  • Gewicht: 21,1 kg

Freiluftschrank

Passend für
  • Muli-Max
  • Powerlift–P
  • LipuLift-P-B/P-D
Beschreibung
  • Als Leergehäuse
  • Abmessung: 410 x 207 x 1460 mm (L x B x H)
  • Für Einbau einer bauseitigen Rückstauschleife in DN 50
  • Schrankheizung inkl. Thermostat, 230 V, 50 Hz
  • Vorsicherung bauseits: 1polig B16 A
  • Mit Sicherheitsschloss
  • Gewicht: 13,8 kg

Freiluftschrank für bauseitige Druckleitung und Steuerung

Passend für
  • Muli-Max
  • Powerlift–P
  • LipuLift-P-B/P-D
Beschreibung
  • Abmessung: 2000 x 806 x 335 mm (H x B x T)
  • Mit Leerplatz für Einbau einer bauseitigen Rückstauschleife gemäß DIN 12056‑4 und 1986‑100
  • DN 50 – DN 150
  • Mit Montageplatte inkl. Sockel
  • Mit Leuchte
  • Mit CEE32 und Schuko-Arbeitssteckdose
  • Vorsicherung bauseits: 3polig C32 A
  • Mit Heizung und Thermostat
  • Mit Sicherheitsschloss
  • Gewicht: 76 kg

Freiluftschrank für bauseitige Druckrohrleitung

Passend für
  • GFK-Freiluftschrank für bauseitige Druckrohrleitung
    • DN 80
    • DN 100
    • DN 125
    • DN 150
,
  • LipuLift-P Serie
Beschreibung
  • Mit Leerplatz für Einbau einer bauseitigen Rückstauschleife gemäß DIN 12056‑4 und 1986‑100
  • Mit Montageplatte inkl. Sockel
  • Mit Heizung und Themostat
  • Mit CEE32 und Schuko-Arbeitssteckdose
  • Vorsicherung bauseits: 3polig C32 A
  • Abmessungen: 2000 x 806 x 335 mm (H x B x T)
  • Gewicht: 100 kg

Druckaufnehmer

Passend für
  • Schaltgerät ACO Multi-Control
    • Mono
    • Duo
  • LipuLift-P/LipuLift-PF
  • Muli-Flex
Beschreibung
  • Aufnahme 4 – 20 mA
  • Zur sicheren Schaltung Leitungslängen > 12 m
  • 0 – 200 mbar
  • Bei Einsatz in fäkalienhaltigen Abwässern ist zusätzlich die Ex-Barriere zu verwenden.
  • Mit Kabel zur Installation: 20 m
  • Gewicht: 2 kg

Druckaufnehmer

Passend für
  • Schaltgerät ACO Multi-Control
    • Mono
    • Duo
  • LipuLift-P/LipuLift-PF
  • Muli-Flex
Beschreibung
  • Aufnahme 4 – 20 mA
  • Zur sicheren Schaltung Leitungslängen > 12 m
  • 0 – 200 mbar
  • Bei Einsatz in fäkalienhaltigen Abwässern ist zusätzlich die Ex-Barriere zu verwenden.
  • Kabel zur Installation: 40 m
  • Gewicht: 3,4 kg

Sicherheitsbarriere

Passend für
  • Druckaufnehmer
  • Schwimmerschalter mit ATEX-Zulassung
Beschreibung
  • Zur Trennung von Ex-gefährdetem und sicherem Bereich
  • Inkl. Gehäuse
  • Gewicht: 0,5 kg

Aufsatzstück kurz

Passend für
  • Muli-Max
  • Belastungsklasse: A 15/B 125
Beschreibung
  • Zur Erhöhung der Einbautiefe
  • Inkl. Bedienschlüssel
  • Gesamthöhe: 2000 – 2350 mm
  • Gesamtlänge: 750 mm
  • Gewicht: 21,6 kg

Aufsatzstück lang

Passend für
  • Muli-Max
  • Belastungsklasse: A 15/B 125
Beschreibung
  • Zur Erhöhung der Einbautiefe
  • Inkl. Bedienschlüssel
  • Gesamthöhe: 2000 – 3000 mm
  • Gesamtlänge: 1400 mm
  • Gewicht: 30 kg

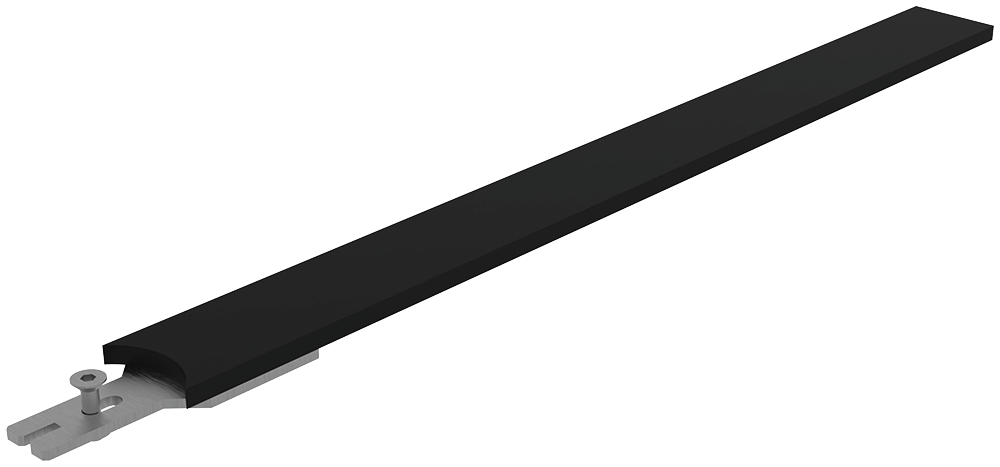

Führungsriemen

Passend für
  • Aufsatzstück
    • 0178.08.35
  • LipuLift-P/PF, alle Ausbaustufen
,
  • 2 Stk. bei LipuLift-P
Beschreibung
  • Benötigte Anzahl
    • 1 Stk. bei Muli-Max Mono
    • 2 Stk. bei Muli-Max Duo
  • Gewicht: 1,6 kg

Führungsriemen

Passend für
  • Aufsatzstück
    • 0178.08.36
Beschreibung
  • Benötigte Anzahl
    • 1 Stk. bei Muli-Max Mono
    • 2 Stk. bei Muli-Max Duo
  • Gewicht: 2 kg

Spülanschluss

Passend für
  • Muli-Max
  • Powerlift–P
  • Muli-Flex
Beschreibung
  • Gesamthöhe: 430 mm
  • Gewicht: 2 kg

Vakuumbrecher

Passend für
  • Muli-Max
  • Powerlift–P
  • Powerlift Einbauset
Beschreibung
  • Nur in Verbindung mit Spülanschluss möglich
  • Gewicht: 1,5 kg

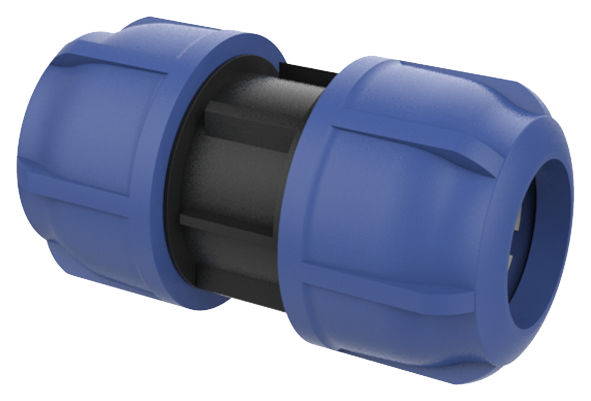

Klemmverschraubung 63 x 63 mm

Passend für
  • Powerlift Einbauset DN 50
  • Powerlift–P
  • LipuLift-P
Beschreibung
  • Werkstoff: PP
  • Druckstufe: PN16
  • Für Verlängerung des Druckleitungsrohrs ∅63 mm
  • Gewicht: 0,6 kg

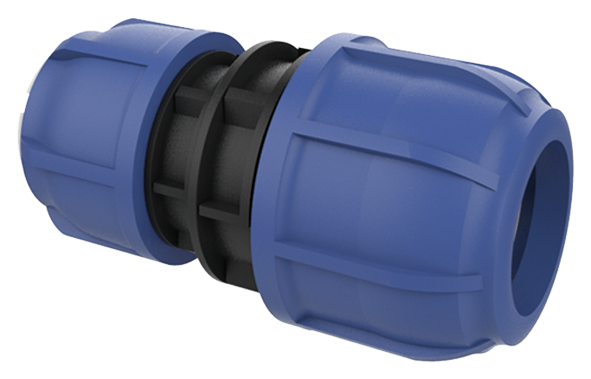

Klemmverschraubung 63 x 75 mm

Passend für
  • Powerlift Einbauset DN 50
  • Powerlift–P
  • LipuLift-P
Beschreibung
  • Werkstoff: PP
  • Druckstufe: PN16
  • Für Erweiterung des Druckleitungsdurchmessers von ∅63 mm auf ∅75 mm
  • Gewicht: 0,8 kg

Klemmverschraubung 63 x 90 mm

Passend für
  • Powerlift Einbauset DN 50
  • Powerlift–P
  • LipuLift-P
Beschreibung
  • Werkstoff: PP
  • Druckstufe: PN16
  • Für Erweiterung des Druckleitungsdurchmessers von ∅63 mm auf ∅90 mm
  • Gewicht: 0,7 kg

Noch Fragen? askACO

Auslegungsprogramm
Pumpstationen
Ratgeber: Problemstellung, Funktionen und Normen

Angrenzende Produktbereiche

Abwasserhebeanlagen
zur Freiaufstellung
Fettabscheideranlagen
zum Erdeinbau

ask ACO

Noch Fragen?

360 Grad Service

Der Kundendienst steht Ihnen bei allen Fragen rund um die Produkte von ACO Haustechnik zur Verfügung, telefonisch oder direkt bei Ihnen vor Ort.

ACO Serviceteam

Wer kann helfen? ACO Außendienst

Sie brauchen schnelle Hilfe bei technischen oder kaufmännischen Fragen? Wir helfen Ihnen direkt weiter, auch vor Ort.

Ihr Ansprechpartner

Wer kann helfen? ACO Vertriebsinnendienst

Die Mitarbeiterinnen und Mitarbeiter unseres Vertriebsinnendienstes stehen Ihnen für Beratung, Angebot und Auftragsabwicklung zur Verfügung.

ACO Vertriebsteam

Kontakt

Sie haben eine Frage oder suchen einen Ansprechpartner? Egal ob im Innendienst, im Außendienst, der Anwendungstechnik oder im Service. ACO bietet eine kompetente Beratung in allen Fragen. Kontakt

Newsletter-Anmeldung

ACO aktuell, unser kostenloser Newsletter, bietet Ihnen vielfältige Informationen rund um Planung, Installation, Handel und das Marketing mit ACO Produkten. Newsletter-Anmeldung

Sozial gut vernetzt

Informieren Sie sich zu aktuellen Themen:

TOP
