ACO Haustechnik

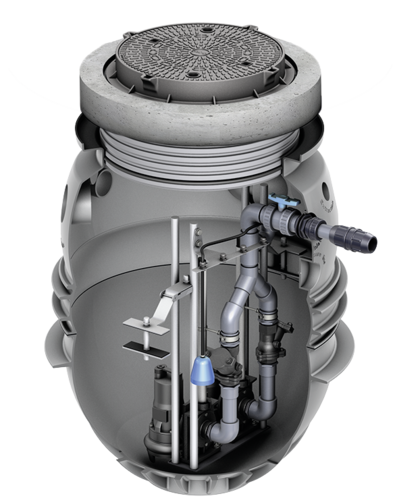

Pumpstationen Powerlift-P duo – Belastungsklasse B 125 mit Aufsatzstück


Produktvorteile

  • Ausgewählte Werkstoffkombinationen für höhere Standzeit
  • Senkrecht eingebautes Kugelrückschlagventil für sicheres Schließen
  • Gesamteinbautiefe bis 3 m
  • Großes Nutzvolumen – für Oberflächenentwässerung
  • Weitestgehend ablagerungsfreier Sammelraum mit Kugelboden
  • PKW befahrbar

Produktinformationen

  • Anwendungsbereich
    • Hinter Abscheideranlagen
    • Ein- und Mehrfamilienhäuser
    • Oberflächenentwässerung, z. B.
    • Rampen, Innenhöfe etc.
    • Gewerbe- und Industriegebäude
  • Doppelpumpstation zum Sammeln und automatischen Heben von fäkalienhaltigem und fäkalienfreiem Abwasser über die Rückstauebene
  • Zum Einbau ins Erdreich
  • Behälter aus Polyethylen
    • Nenndurchmesser 1320 mm
    • Lichte Weite 1100 mm
  • Traverse aus Edelstahl, Werkstoff 1.4571 (AISI 316Ti)
  • Unterwasserkupplungs-Automatik zur Aufnahme von ACO Tauchmotorpumpen mit Kupplungsstück
  • Verrohrung aus PVC-U
    • 1x Kugelhahn G 2 aus PVC-U
    • 2x Kugelrückschlagventile G 2 aus Gusseisen EN-GJL
    • Spülrohranschlussmöglichkeit
  • Druckleitungsanschluss (außerhalb) mit Klemmverschraubung DN 50 (Adapter DN 70, DN 80 als Zubehör)
    • DN 50 für Rohr Außen ∅63 mm
    • DN 70 für Rohr Außen ∅75 mm
    • Maß von Unterkante Behälter bis Mitte Druckleitung 1295 mm, Anordnung bei 3:00 Uhr
  • 1x Anschlussmuffe DN 150 mit Dichtelement für Zulaufrohr, Anschluss gemäß DIN EN 877, 1x Zulauf DN 150, Maß von Oberkante Schachtabdeckung bis Mitte Zulauf 955 – 1705 mm
  • 2x Anschlussmuffe DN 100 mit Dichtelement für Kabelleerrohr/Entlüftung, Anschluss gemäß DIN EN 877, Maß von Oberkante Schachtabdeckung bis Mitte Anschlussstutzen 935 – 1705 mm
  • Einsatz von unterschiedlichen Niveaugebern durch universelle Niveauschaltungshalterung
  • Steuerung zur Niveauregulierung von Flüssigkeitsständen
  • Adapterplatte ∅1000/625, H = 150 mm
  • Schachtabdeckung Kennmaß 600 - Klasse B 125, gemäß DIN EN 124, geruchsdicht verschraubt, H = 125 mm
  • Durch ein höhenverstellbares Aufsatzstück (Aufsatzstück H = 1740 mm) ist ein Einbau bis zu einer Gesamteinbautiefe von 3,00 m möglich
  • Einbautiefe T3 = min. 955 mm
  • Auftriebssicher bei Grundwasserständen von bis zu 0,5 m unter der Geländeoberfläche

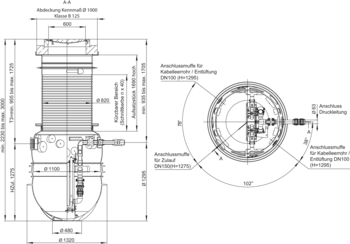

Maßzeichnung
TypBeschreibungNutzvolumenGewichtArtikel-Nr.Merken
Bis
[l][kg]
Duo
  • Traverse aus Edelstahl, Werkstoff 1.4571 (AISI 316Ti)
  • Druckanschluss DN 50 für Rohr Außen ∅63 mm
5504250178.13.12
Maßzeichnung
TypBeschreibungNutzvolumenGewichtArtikel-Nr.
Bis
Duo
  • Traverse aus Edelstahl, Werkstoff 1.4571 (AISI 316Ti)
  • Druckanschluss DN 50 für Rohr Außen ∅63 mm
550 l425 kg0178.13.12

Schaltgerät ACO Multi Control Duo Professional inkl. Staudruckglocke

Passend für
  • Muli-Max
    • Duo-Anlage
  • Powerlift–P
  • Muli-Flex
Beschreibung
  • Für Pumpen bis 5,5 kW
  • Steckerfertig mit 1,5 m Anschlusskabel
  • CEE 16-Stecker mit Phasenwender
    • Umrüstbar auf CEE 32 mit Art.Nr. 0150.79.75 (5G4 mit CEE 32 Stecker)
  • Kabeldurchführung
  • Betriebsspannung: 400 V
  • Frequenz: 50/60 Hz
  • Steuerspannung: 230 V/AC
  • Leistungsaufnahme im Ruhebetrieb: max. 10 VA
  • Temperaturbereich: ‑20 bis +60 °C
  • Schutzart IP 54
  • Mit Modbus RTU - Funktionalität zum Anschluss an die Gebäudeleittechnik
  • 20 m pneumatischer Steuerleitung 10 x 1,5 mm
  • Gewicht: 5,4 kg

Schaltgerät ACO Multi Control Duo inkl. Staudruckglocke

Passend für
  • Muli-Max
    • Duo-Anlage
  • Powerlift–P
  • Muli-Flex
Beschreibung
  • Für Pumpen bis 5,5 kW
  • Steckerfertig mit 1,5 m Anschlusskabel
  • CEE 16-Stecker mit Phasenwender
    • Umrüstbar auf CEE 32 mit Art.Nr. 0150.79.75 (5G4 mit CEE 32 Stecker)
  • Kabeldurchführung
  • Betriebsspannung: 400 V
  • Frequenz: 50/60 Hz
  • Steuerspannung: 230 V/AC
  • Leistungsaufnahme im Ruhebetrieb: max. 10 VA
  • Temperaturbereich: ‑20 bis +60 °C
  • Schutzart IP 54
  • 20 m pneumatischer Steuerleitung 10 x 1,5 mm
  • Gewicht: 5,4 kg

Schaltgerät ACO Multi Control Duo ohne Staudruckglocke

Passend für
  • Muli-Max
    • Duo-Anlage
  • Powerlift–P
  • Muli-Flex
Beschreibung
  • Für Pumpen bis 5,5 kW
  • Steckerfertig mit 1,5 m Anschlusskabel
  • CEE 16-Stecker mit Phasenwender
    • Umrüstbar auf CEE 32 mit Art.Nr. 0150.79.75 (5G4 mit CEE 32 Stecker)
  • Kabeldurchführung
  • Betriebsspannung: 400 V
  • Frequenz: 50/60 Hz
  • Steuerspannung: 230 V/AC
  • Leistungsaufnahme im Ruhebetrieb: max. 10 VA
  • Temperaturbereich: ‑20 bis +60 °C
  • Schutzart IP 54
  • Ohne Steuerleitung
  • Gewicht: 5,4 kg

Blitzleuchte

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • 230 V
  • Stromaufnahme: 70 mA
  • Gewicht: 0,5 kg

Blitzleuchte

Passend für
  • Signalanlage
  • Signalanlage mit GSM-Modul
Beschreibung
  • 12 V DC
  • Stromaufnahme: 500 mA

Schwimmerschalter

Passend für
  • Für fäkalienhaltiges sowie fäkalienfreies Abwasser
  • MultiControl- Steuerungen als Schwimmerschalter
  • MultiControl- Steuerungen als zusätzl. Hochalarmschwimmer
Beschreibung
  • Gehäuse: PRE-ELEC PP
  • Schutzart: IP68
  • Schaltspannung: 4‑40 V
  • Schaltstrom: 1‑100 mA
  • Anschlusskabel: 10 m
  • Schaltwinkel: 10°
  • Schutzklasse: II 1G Ex ia IIC T6 Ga

Signalanlage

Passend für
  • Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
  • Alle Muli Abwasserhebeanlagen
  • Vorbehälteranlage-duo
  • Muli-Max
  • Powerlift–P
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-K (Unterflur)
    • Duo
  • LipuLift-P
Beschreibung
  • Selbstaufladend
  • Mit potentialfreiem Kontakt
  • Optisch und akustisch
  • Ohne Kontaktgeber
  • Zur Montage außerhalb des Ex-Bereiches
  • Abmessungen: 175 x 125 x 75 mm B x H x T
  • Schutzart: IP65
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Steckerfertig mit Kabel: 2 m
  • Gewicht: 1,4 kg

Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Muli-Hebeanlagen
  • Pumpstationen
  • Einbausets
Beschreibung
  • Parametrisierbar per App (Android & iOs)
  • Netzunabhängiger Alarm per 12 V Bleigel-Akku
  • Optische und Akustische Alarmmeldung
    • Frei konfigurierbare Eingänge
    • 6 digitale mit LED- Zustandsanzeige
  • 1 analoger
  • 1 Alarmausgang 12 V
  • Weiterleitung der Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
  • Schutzarzt: IP54
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Gewicht: 2 kg

Signalhupe

Passend für
  • Signalanlage
  • Signalanlage mit GSM- Modul
Beschreibung
  • Betriebsspannung: 12 V DC
  • Stromaufnahme: 30 mA
  • 62 x 62 x 85 mm (L x B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,2 kg

Signalhupe

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • Betriebsspannung: 230 V AC
  • Stromaufnahme: 30 mA
  • Abmessung: ∅62x85 mm (L/B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,3 kg

Lufteinperlung

Passend für
  • Muli-Max
  • Powerlift–P
  • Muli-Flex
Beschreibung
  • Zur Erhöhung der Betriebssicherheit (bei Schwimmdeckenbildung, z.B. bei Fettabscheidern)
  • Für pneumatische Niveauschaltung (Staudruckglocke)
  • Kleinstkompressor
    • Anschluss: 230 V
    • Steckerfertig
  • Mit T-Einschraubverschraubung
  • Mit Rückschlagventil
  • Gewicht: 0,6 kg

Freiluftschrank

Passend für
  • Schaltgerät ACO Multi-Control
  • Mono
Beschreibung
  • Mit Vorsicherung C16 (16 A)
  • Mit 10 mm² PE-Klemmen für Potentialausgleich
  • Blinkleuchte (schlagfest)
  • Verschluss mit Sicherheitsschließzylinder
  • Abmessung: 310 x 1460 x 207 mm (H x B x T)
  • Vorsicherung bauseits: 3polig C16 A
  • Gewicht: 21 kg

Freiluftschrank

Passend für
  • Schaltgerät ACO Multi-Control
  • LipuLift-P-B/P-D
Beschreibung
  • Mit Vorsicherung C16 (16 A)
  • Mit 10 mm² PE-Klemmen für Potentialausgleich
  • Blinkleuchte (schlagfest)
  • Verschluss mit Sicherheitsschließzylinder
  • Abmessung: 410 x 1460 x 207 mm (H x B x T)
  • Vorsicherung bauseits: 3polig C16 A
  • Gewicht: 21,1 kg

Freiluftschrank

Passend für
  • Muli-Max
  • Powerlift–P
  • LipuLift-P-B/P-D
Beschreibung
  • Als Leergehäuse
  • Abmessung: 410 x 207 x 1460 mm (L x B x H)
  • Für Einbau einer bauseitigen Rückstauschleife in DN 50
  • Schrankheizung inkl. Thermostat, 230 V, 50 Hz
  • Vorsicherung bauseits: 1polig B16 A
  • Mit Sicherheitsschloss
  • Gewicht: 13,8 kg

Freiluftschrank für bauseitige Druckleitung und Steuerung

Passend für
  • Muli-Max
  • Powerlift–P
  • LipuLift-P-B/P-D
Beschreibung
  • Abmessung: 2000 x 806 x 335 mm (H x B x T)
  • Mit Leerplatz für Einbau einer bauseitigen Rückstauschleife gemäß DIN 12056‑4 und 1986‑100
  • DN 50 – DN 150
  • Mit Montageplatte inkl. Sockel
  • Mit Leuchte
  • Mit CEE32 und Schuko-Arbeitssteckdose
  • Vorsicherung bauseits: 3polig C32 A
  • Mit Heizung und Thermostat
  • Mit Sicherheitsschloss
  • Gewicht: 76 kg

Freiluftschrank für bauseitige Druckrohrleitung

Passend für
  • GFK-Freiluftschrank für bauseitige Druckrohrleitung
    • DN 80
    • DN 100
    • DN 125
    • DN 150
,
  • LipuLift-P Serie
Beschreibung
  • Mit Leerplatz für Einbau einer bauseitigen Rückstauschleife gemäß DIN 12056‑4 und 1986‑100
  • Mit Montageplatte inkl. Sockel
  • Mit Heizung und Themostat
  • Mit CEE32 und Schuko-Arbeitssteckdose
  • Vorsicherung bauseits: 3polig C32 A
  • Abmessungen: 2000 x 806 x 335 mm (H x B x T)
  • Gewicht: 100 kg

Druckaufnehmer

Passend für
  • Schaltgerät ACO Multi-Control
    • Mono
    • Duo
  • LipuLift-P/LipuLift-PF
  • Muli-Flex
Beschreibung
  • Aufnahme 4 – 20 mA
  • Zur sicheren Schaltung Leitungslängen > 12 m
  • 0 – 200 mbar
  • Bei Einsatz in fäkalienhaltigen Abwässern ist zusätzlich die Ex-Barriere zu verwenden.
  • Mit Kabel zur Installation: 20 m
  • Gewicht: 2 kg

Druckaufnehmer

Passend für
  • Schaltgerät ACO Multi-Control
    • Mono
    • Duo
  • LipuLift-P/LipuLift-PF
  • Muli-Flex
Beschreibung
  • Aufnahme 4 – 20 mA
  • Zur sicheren Schaltung Leitungslängen > 12 m
  • 0 – 200 mbar
  • Bei Einsatz in fäkalienhaltigen Abwässern ist zusätzlich die Ex-Barriere zu verwenden.
  • Kabel zur Installation: 40 m
  • Gewicht: 3,4 kg

Spülanschluss

Passend für
  • Muli-Max
  • Powerlift–P
  • Muli-Flex
Beschreibung
  • Gesamthöhe: 430 mm
  • Gewicht: 2 kg

Sicherheitsbarriere

Passend für
  • Druckaufnehmer
  • Schwimmerschalter mit ATEX-Zulassung
Beschreibung
  • Zur Trennung von Ex-gefährdetem und sicherem Bereich
  • Inkl. Gehäuse
  • Gewicht: 0,5 kg

Vakuumbrecher

Passend für
  • Muli-Max
  • Powerlift–P
  • Powerlift Einbauset
Beschreibung
  • Nur in Verbindung mit Spülanschluss möglich
  • Gewicht: 1,5 kg

Verlängerung Führungsrohr DN 50

Passend für
  • Powerlift Einbauset DN 50
  • Powerlift–P
Beschreibung
  • Für Druckleitung DN 50
  • Länge: 1 m
  • Werkstoff: PVC-U
  • Für die einfache Montage von Pumpen in tiefen Schächten bzw. bei Verwendung eines Aufsatzstücks
  • Inkl. Adapter, Führungsrohr und Gewindestange
  • Gewicht: 0,8 kg

Klemmverschraubung 63 x 63 mm

Passend für
  • Powerlift Einbauset DN 50
  • Powerlift–P
  • LipuLift-P
Beschreibung
  • Werkstoff: PP
  • Druckstufe: PN16
  • Für Verlängerung des Druckleitungsrohrs ∅63 mm
  • Gewicht: 0,6 kg

Klemmverschraubung 63 x 75 mm

Passend für
  • Powerlift Einbauset DN 50
  • Powerlift–P
  • LipuLift-P
Beschreibung
  • Werkstoff: PP
  • Druckstufe: PN16
  • Für Erweiterung des Druckleitungsdurchmessers von ∅63 mm auf ∅75 mm
  • Gewicht: 0,8 kg

Klemmverschraubung 63 x 90 mm

Passend für
  • Powerlift Einbauset DN 50
  • Powerlift–P
  • LipuLift-P
Beschreibung
  • Werkstoff: PP
  • Druckstufe: PN16
  • Für Erweiterung des Druckleitungsdurchmessers von ∅63 mm auf ∅90 mm
  • Gewicht: 0,7 kg

Noch Fragen? askACO

Auslegungsprogramm
Pumpstationen
Ratgeber: Problemstellung, Funktionen und Normen

Angrenzende Produktbereiche

Abwasserhebeanlagen
zur Freiaufstellung
Fettabscheideranlagen
zum Erdeinbau

ask ACO

Noch Fragen?

360 Grad Service

Der Kundendienst steht Ihnen bei allen Fragen rund um die Produkte von ACO Haustechnik zur Verfügung, telefonisch oder direkt bei Ihnen vor Ort.

ACO Serviceteam

Wer kann helfen? ACO Außendienst

Sie brauchen schnelle Hilfe bei technischen oder kaufmännischen Fragen? Wir helfen Ihnen direkt weiter, auch vor Ort.

Ihr Ansprechpartner

Wer kann helfen? ACO Vertriebsinnendienst

Die Mitarbeiterinnen und Mitarbeiter unseres Vertriebsinnendienstes stehen Ihnen für Beratung, Angebot und Auftragsabwicklung zur Verfügung.

ACO Vertriebsteam

Kontakt

Sie haben eine Frage oder suchen einen Ansprechpartner? Egal ob im Innendienst, im Außendienst, der Anwendungstechnik oder im Service. ACO bietet eine kompetente Beratung in allen Fragen. Kontakt

Newsletter-Anmeldung

ACO aktuell, unser kostenloser Newsletter, bietet Ihnen vielfältige Informationen rund um Planung, Installation, Handel und das Marketing mit ACO Produkten. Newsletter-Anmeldung

Sozial gut vernetzt

Informieren Sie sich zu aktuellen Themen:

TOP
