Neugestaltung Einkaufscenter mit 200 Parkplätzen auf dem Dach

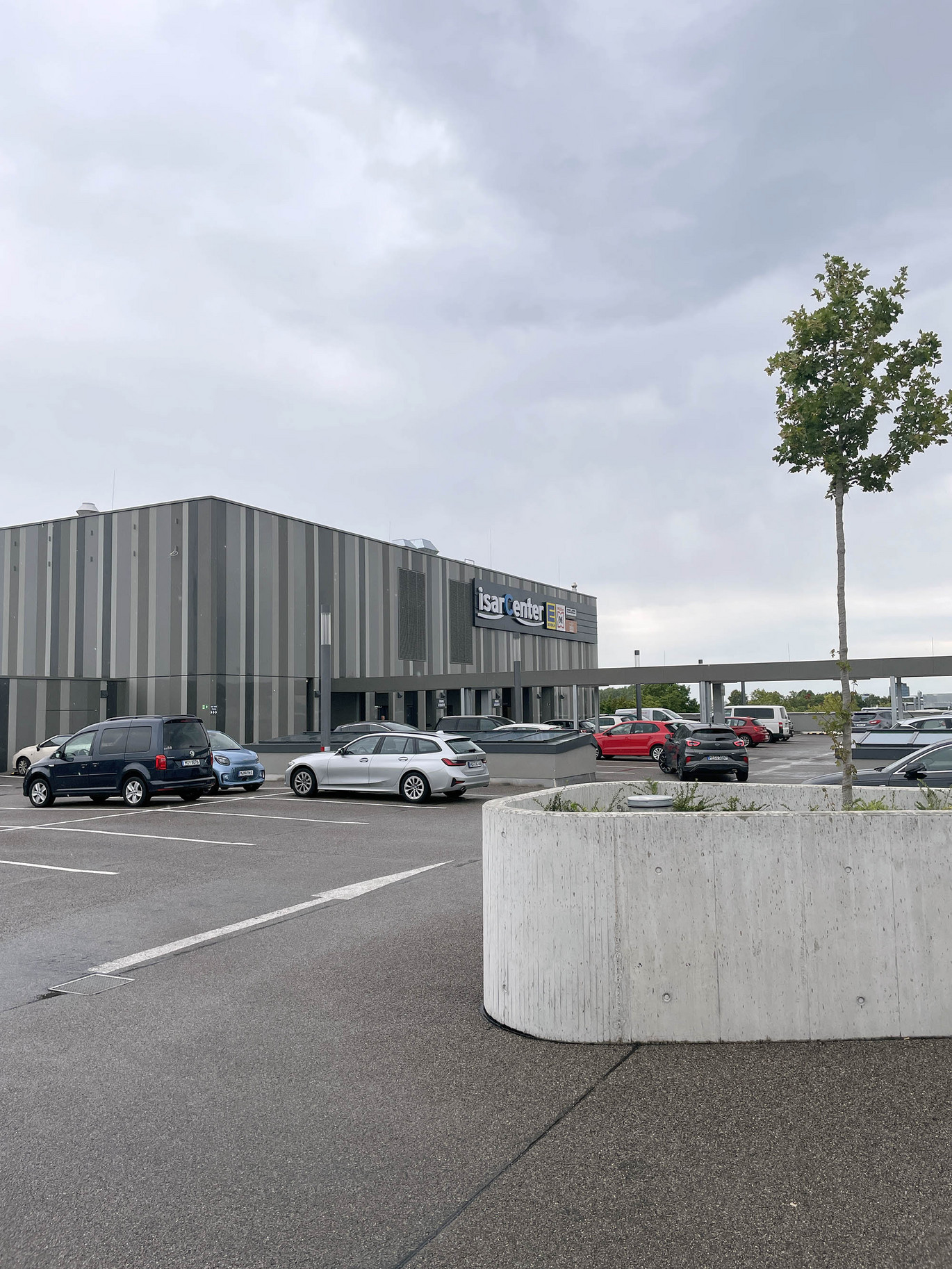

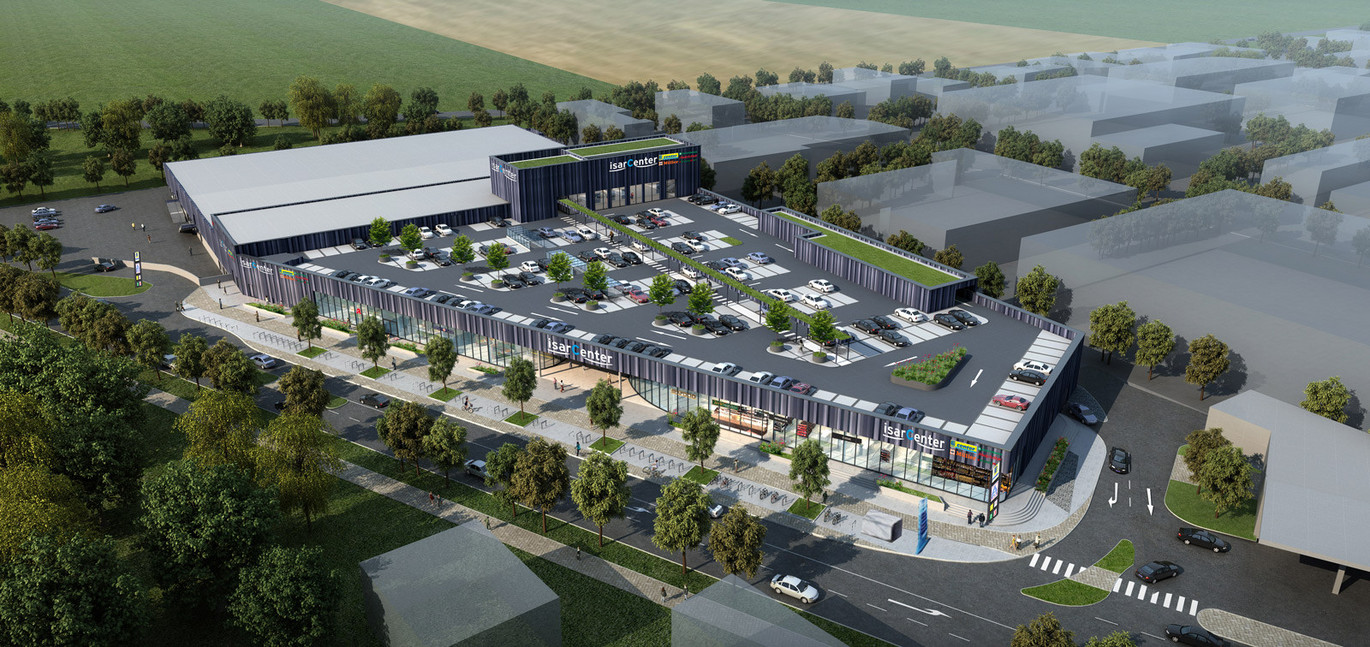

Das in die Jahre gekommene Isar-Center in Ottobrunn wurde nach Plänen von ATP München revitalisiert. Das Bestandsgebäude wurde neugestaltet sowie saniert und die Verkaufsflächen um einen vorgelagerten Neubau erweitert. Mit der vorgelagerten Erweiterung des Einkaufszentrums (Vergrößerung der Verkaufsfläche auf ca. 10.500 m²) entfiel der Großparkplatz vor dem Center. Um den Bedürfnissen nach Stellplätzen nachzukommen, wurde dieser auf der Dachfläche des Gebäudes verlagert.

Objekt: Isar-Center Ottobrunn

ACO Haustechnik:

  • Brandschutzabläufe als Unterdruckabläufe mit der Dimension DN 70 (beheizt)
  • Rohrsystem ACO GM-X, feuerverzinktes Stahlrohr mit Rohrleitungsdämmmaterial

Architekt: ATP München

Unterdruckentwässerung mit Brandschutzabläufen

Im Rahmen der Neugestaltung des Isar-Centers in Ottobrunn haben wir eine maßgeschneiderte Entwässerungslösung implementiert, die speziell für die Anforderungen einer modernen Parkfläche konzipiert wurde. Im Zuge des Neubaus wurden 200 zusätzliche Parkplätze auf dem Dach geschaffen, um den Parkraum effizient zu erweitern. Diese Lösung zeichnet sich durch die Kombination aus Edelstahlwannen und HD-Entwässerungsabläufen aus, die in einem effizienten Unterdrucksystem arbeiten.

Das Herzstück der Entwässerungslösung bildet das Unterdrucksystem, das intern durch die ACO-Anwendungstechnik präzise berechnet wird. Dieses System ermöglicht eine schnelle und effektive Ableitung von Oberflächenwasser. Das vollgefüllte Entwässerungssystem erzeugt in der Fallleitung einen Unterdruck, durch den das Regenwasser „abgesaugt“ wird.

Ein wesentlicher Bestandteil des Systems sind die Brandschutzabläufe, die als Unterdruckabläufe mit der Dimension DN 70 konzipiert sind und beheizt werden können. Die Brandschutzkartusche ist so konstruiert, dass es zu keiner Querschnittsverengung kommt. Somit wird eine Maximale Ablaufleistung von 16 Litern pro Sekunde erreicht. Das Brandschutzsystem ist mit einer Intumeszensmasse ausgestattet, die im Brandfall aufschäumt (sogenannter Blähgrafit), um einen sicheren Verschluss der Rohrdurchführung zu gewährleisten.

Auslegung der Rohrsysteme

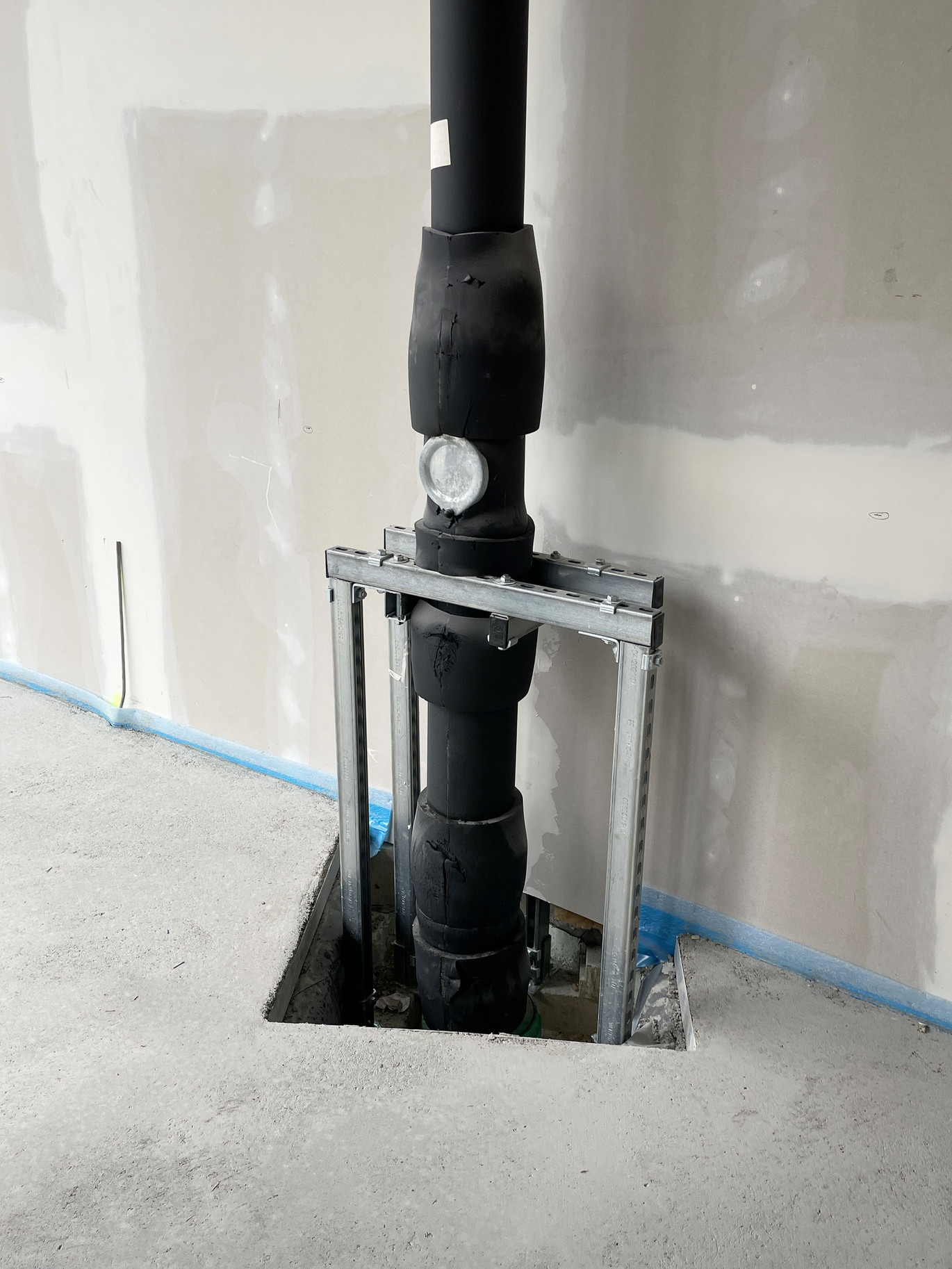

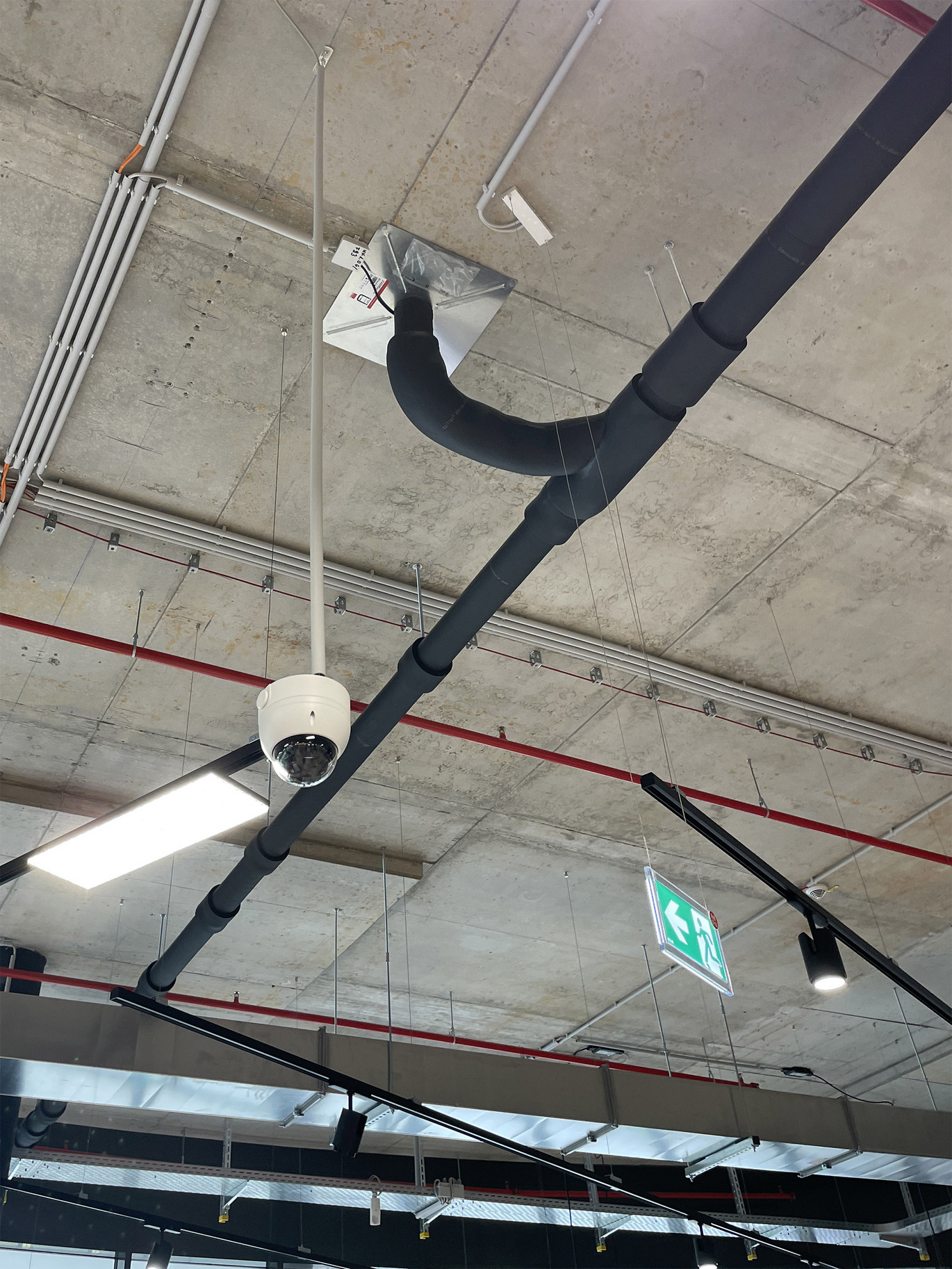

Für die Auslegung der Rohrsysteme wird das ACO GM-X verwendet, ein feuerverzinktes Stahlrohr mit Muffenverbindungen. Um die Bildung von Kondensat zu vermeiden, wird das Rohrsystem bauseitig mit geeignetem Rohrleitungsdämmmaterial gedämmt. Die Rohre sind sichtbar angebracht und verschwinden nicht in einer Zwischendecke, was eine einfache Wartung und Inspektion ermöglichen.

Installation und Belastbarkeit

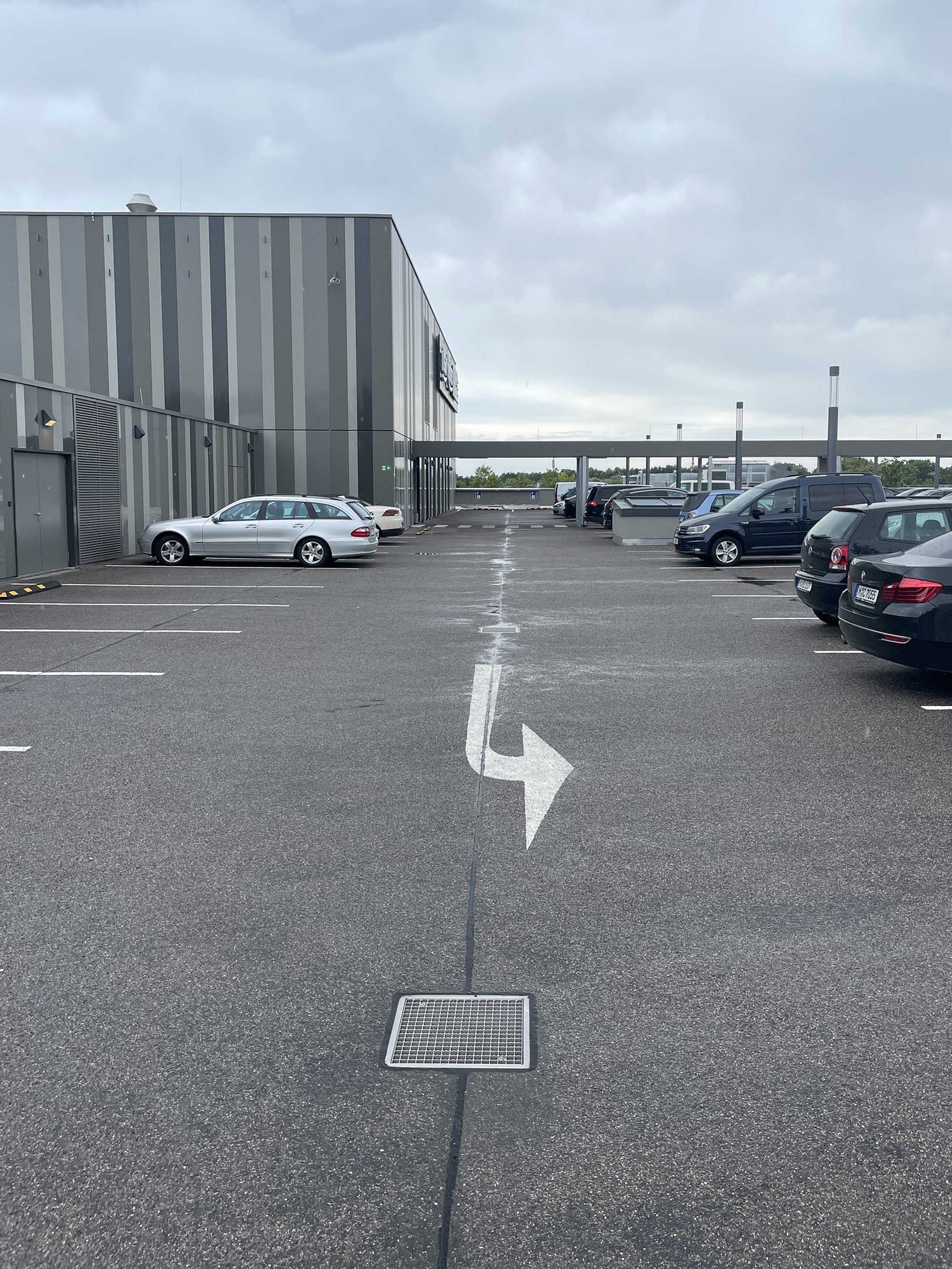

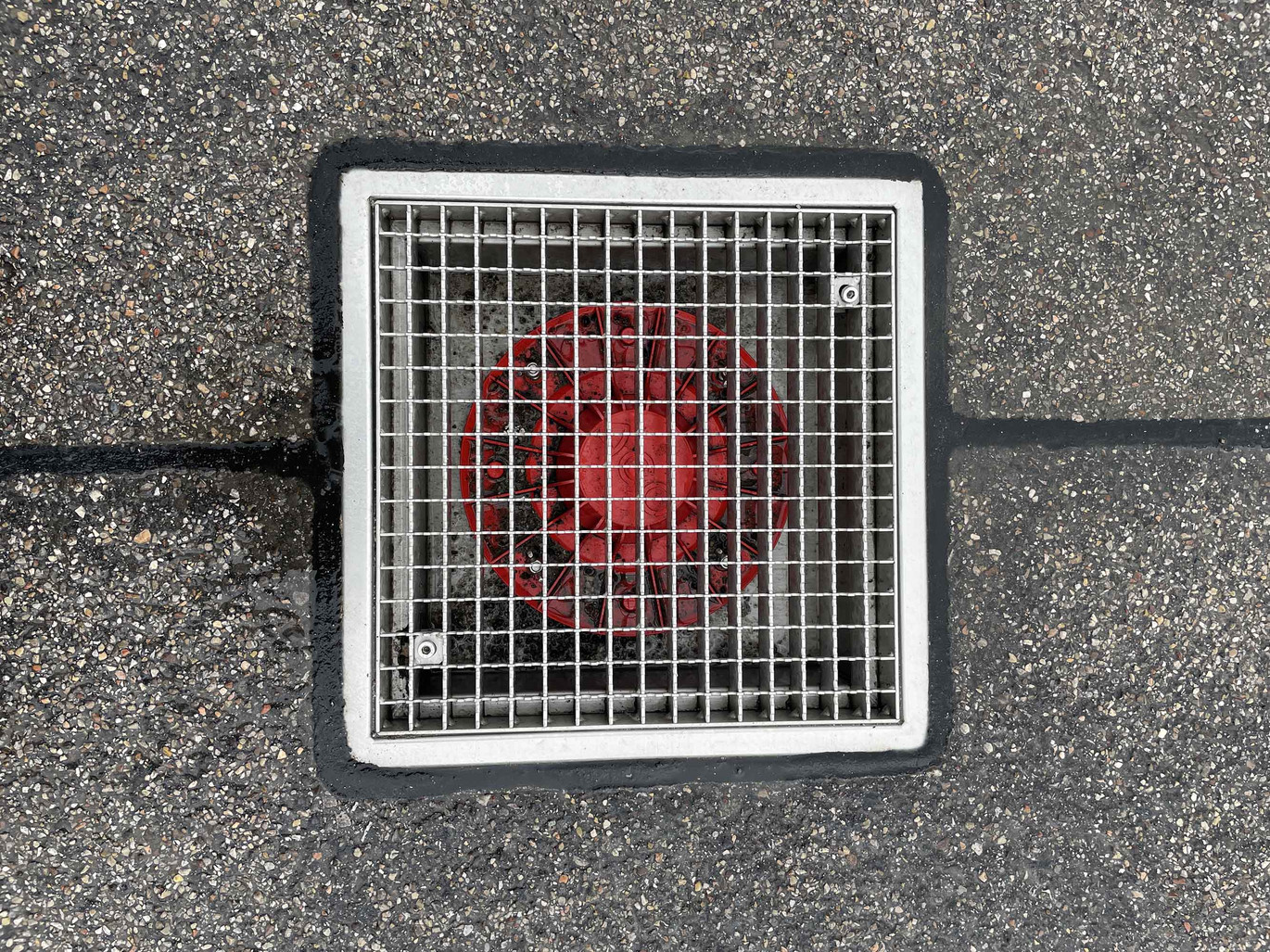

Das System wurde auf einer Parkfläche mit Asphaltbelag installiert. Die Aufsatzkästen der Dachabläufe verfügen über einen Flansch zur Andichtung einer bituminösen Dichtungsbahn, was eine Sonderkonstruktion für die Aufnahme von Unterdruckabläufen darstellt. Kästen und Roste sind verriegelbar und bis zu einer Belastung von M125 (entspricht einer Belastbarkeit von 12,5 Tonnen) ausgelegt. ACO Haustechnik bietet mit diesem System eine einzigartige Lösung an – aus einer Hand.

Die Kombination aus beheiztem Unterdruck-Brandschutzablauf, GM-X-Rohrsystem und den verschraubten, belastbaren Dachaufsatzkästen der Klasse M125 stellt eine zuverlässige Entwässerungslösung für moderne Parkflächen dar.
