Flachdachdurchführungen zur Schmutzwasser-Fallstrangentlüftung

Produktvorteile

  • Kann gekürzt oder verlängert werden
  • Für Warmdächer mit Isolierungen von bis zu 300 mm Stärke ohne Verlängerung möglich

Produktinformationen

  • Aus Edelstahl, Werkstoff 1.4301
  • Flachdachdurchführung DN 70 - DN 150
  • Ein- oder zweiteilig
  • Mit Pressdichtungsflansch gemäß DIN EN 1253
  • Direktanschluss an ACO Rohrsystem GM-X
  • Anschluss an andere Rohrarten mit Übergangsstücken
  • Alle Flachdachdurchführungen mit 2 Flanschen inkl. Wärmedämmung

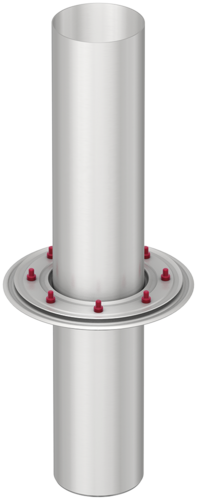

Anzahl Flansche: 1

NennweiteAbmessungenGewichtArtikel-Nr.Merken
dd2H1H2
[mm][mm][mm][mm][kg]
BildDN 70733325063553,61470.00.10
DN 1001033325063704,51410.00.10
DN 1251333325063755,91420.00.10
DN 1501593325063807,51450.00.10

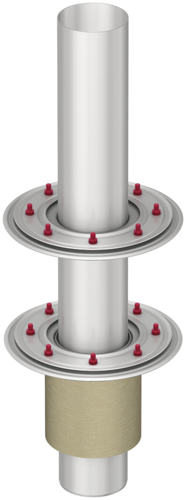

Anzahl Flansche: 2

NennweiteAbmessungenGewichtArtikel-Nr.Merken
dd1d2d3H1H2
[mm][mm][mm][mm][mm][mm][kg]
BildDN 70731803323325063026,11470.20.10
DN 1001031803323325063027,31410.20.10
DN 1251332203323325063027,51420.20.10
DN 1501592203324105063079,11450.20.10
NennweiteAbmessungenGewichtArtikel-Nr.
dd1d2d3H1H2
BildDN 7073 mm332 mm506 mm355 mm3,6 kg1470.00.10
BildDN 100103 mm332 mm506 mm370 mm4,5 kg1410.00.10
BildDN 125133 mm332 mm506 mm375 mm5,9 kg1420.00.10
BildDN 150159 mm332 mm506 mm380 mm7,5 kg1450.00.10
BildDN 7073 mm180 mm332 mm332 mm506 mm302 mm6,1 kg1470.20.10
BildDN 100103 mm180 mm332 mm332 mm506 mm302 mm7,3 kg1410.20.10
BildDN 125133 mm220 mm332 mm332 mm506 mm302 mm7,5 kg1420.20.10
BildDN 150159 mm220 mm332 mm410 mm506 mm307 mm9,1 kg1450.20.10

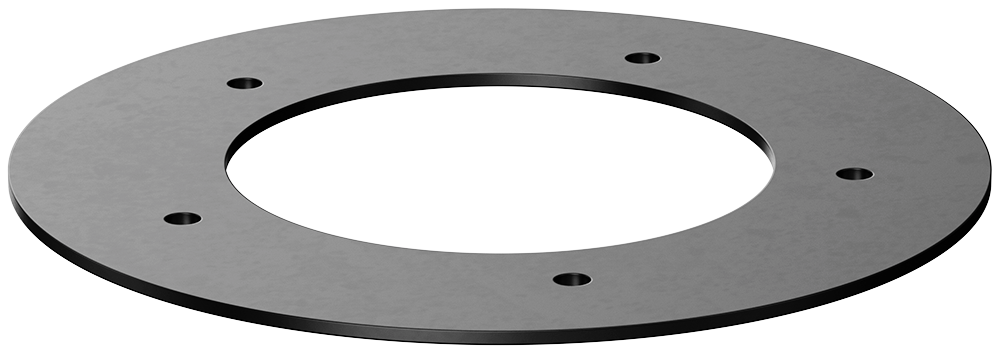

Flanschdichtung

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
  • Attikaablauf Spin/Jet
    • 45° und 90°
  • Flachdachdurchführung Multiflex
    • DN 70 – DN 125
  • Notablauf Turboflow
    • DN 50/DN 70
Beschreibung
  • Dicke: 4 mm
  • EPDM
  • Gewicht: 0,2 kg

Flanschdichtung

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
  • Attikaablauf Spin/Jet
    • 45° und 90°
  • Flachdachdurchführung Multiflex
    • DN 70 – DN 125
  • Notablauf Turboflow
    • DN 50/DN 70
Beschreibung
  • Dicke: 4 mm
  • PVC-weich
  • Gewicht: 0,3 kg

Flanschdichtung

Passend für
  • Flachdachdurchführungen Multiflex
    • DN 150
Beschreibung
  • Dicke: 4 mm
  • EPDM
  • Gewicht: 0,4 kg

Flanschdichtung

Passend für
  • Flachdachdurchführungen Multiflex
    • DN 150
Beschreibung
  • Dicke: 4 mm
  • PVC-weich
  • Gewicht: 0,4 kg

Schalungsglocke

Passend für
  • Flachdachdurchführungen Multiflex
Beschreibung
  • Aus Polystyrol
  • DN 100
  • Gewicht: 0,1 kg

Schalungsglocke

Passend für
  • Flachdachdurchführungen Multiflex
Beschreibung
  • Aus Polystyrol
  • DN 150
  • Gewicht: 0,1 kg

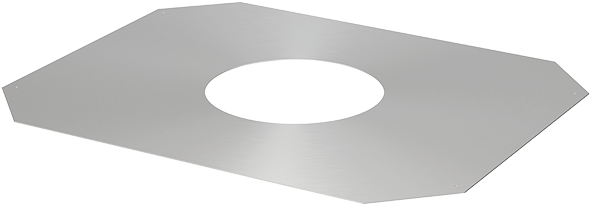

Trapezblech

Passend für
  • Flachdachdurchführungen Multiflex
Beschreibung
  • Aus Stahl verzinkt
  • DN 100
  • Gewicht: 3,1 kg

Trapezblech

Passend für
  • Flachdachdurchführungen Multiflex
Beschreibung
  • Aus Stahl verzinkt
  • DN 150
  • Gewicht: 3 kg
