ACO Haustechnik

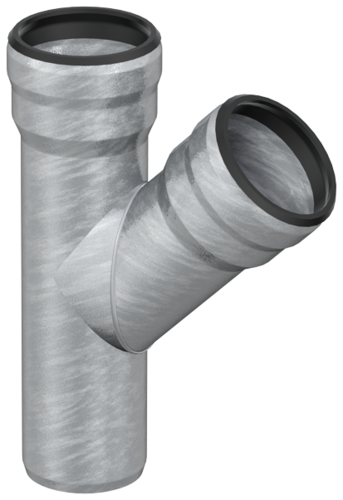

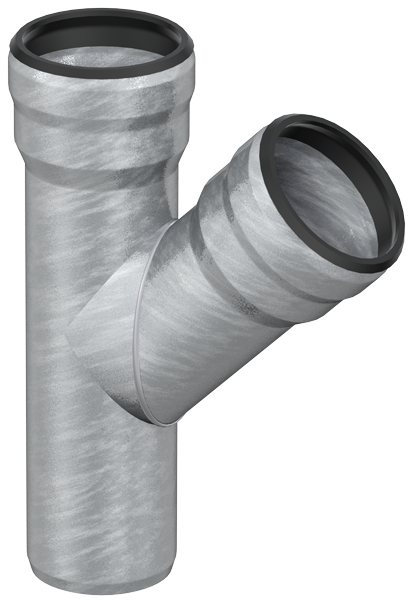

GM-X Einfachabzweige


Produktvorteile

  • Werkstoff: Stahl verzinkt
    • Baustoffklasse: A1
    • Nicht brennbar
    • Kein Einbringen von zusätzlicher Brandlast

Produktinformationen

  • Mit Steckmuffen 1 A
  • Nicht brennbar, Baustoffklasse A1
  • Aus Stahl verzinkt
  • Mit zusätzlicher Innenbeschichtung
  • Gemäß DIN EN 1123

Infobox

Hinweis: Dichtelemente bitte separat bestellen

Hinweis: Sonderformen bei Abzweigen auf Anfrage

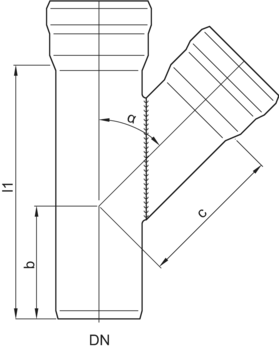

NennweiteAbmessungenGewichtArtikel-Nr.Merken
DNbcl1
[mm][mm][mm][kg]
DN 3255701250,30174.85.69
DN 4055701250,370174.13.15
DN 5065901500,560174.13.16
DN 70851152001,120174.13.17
DN 80971382351,20174.13.18
DN 1001101552652,450174.13.19
DN 1251302103404,770174.13.20
DN 1501402403806,650174.13.21
DN 20019032050016,760174.13.22
DN 3270401100,280174.85.82
DN 4070401100,320174.13.29
DN 5080501300,470174.13.30
DN 70110651750,970174.13.31
DN 80126752001,40174.13.32
DN 100140902302,080174.13.33
DN 1251701202853,790174.13.34
DN 1501901353204,990174.13.35
DN 20026017042013,510174.13.36
NennweiteAbmessungenGewichtArtikel-Nr.
DN1bcl1
DN 3255 mm70 mm125 mm0,3 kg0174.85.69
DN 4055 mm70 mm125 mm0,37 kg0174.13.15
DN 5065 mm90 mm150 mm0,56 kg0174.13.16
DN 7085 mm115 mm200 mm1,12 kg0174.13.17
DN 8097 mm138 mm235 mm1,2 kg0174.13.18
DN 100110 mm155 mm265 mm2,45 kg0174.13.19
DN 125130 mm210 mm340 mm4,77 kg0174.13.20
DN 150140 mm240 mm380 mm6,65 kg0174.13.21
DN 200190 mm320 mm500 mm16,76 kg0174.13.22
DN 3270 mm40 mm110 mm0,28 kg0174.85.82
DN 4070 mm40 mm110 mm0,32 kg0174.13.29
DN 5080 mm50 mm130 mm0,47 kg0174.13.30
DN 70110 mm65 mm175 mm0,97 kg0174.13.31
DN 80126 mm75 mm200 mm1,4 kg0174.13.32
DN 100140 mm90 mm230 mm2,08 kg0174.13.33
DN 125170 mm120 mm285 mm3,79 kg0174.13.34
DN 150190 mm135 mm320 mm4,99 kg0174.13.35
DN 200260 mm170 mm420 mm13,51 kg0174.13.36
Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.
DN 32DN 40DN 50DN 70DN 80DN 100DN 125DN 150DN 200
Für GM-X Rohre 0174.85.810174.14.670174.14.680174.14.690174.14.700174.14.710174.14.730174.14.740174.14.75
Für Übergang auf Rohr 32 mm0174.14.830174.14.84
Für Übergang auf Rohr 38 mm und Kunststoffsiphon 40 mm0174.14.850174.14.86
Für Übergang auf Rohr 48 mm und Kunststoffsiphon 50 mm0174.14.87
Für Übergang von KA-Muffe DN 100 auf GM-X Rohr DN 1000174.14.80
Für Übergang von GM-X Muffe DN 80 auf KA-Rohr DN 800174.14.82
Für Übergang von GM-X Spezialmuffe DN 100 auf KA-Rohr 110 mm0174.14.72
Für Übergang von GM-X Muffe DN 125 auf KA-Rohr 125 mm0174.14.81

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 32
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,2 kg

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 40
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,2 kg

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 50
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,6 kg

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 70
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,5 kg

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 80
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,6 kg

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 100
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 1 kg

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 125
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 1,3 kg

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 32
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,2 kg

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 40
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,2 kg

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 50
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,3 kg

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 70
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,4 kg

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 80
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,5 kg

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 100
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,9 kg

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 125
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 1,2 kg

Sicherungsbügel

Passend für
  • GM-X Abflussrohr

DN 150

Beschreibung
  • Gewicht: 1,8 kg

Sicherungsbügel

Passend für
  • GM-X Abflussrohr

DN 200

Beschreibung
  • Gewicht: 2,5 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 40
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 50
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 70
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 80
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 100
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 125
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,3 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 150
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,4 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 40
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 50
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 70
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 80
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 100
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 125
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 150
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,3 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr

DN 200

Gewinde: M 12

Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,4 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 40
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,1 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 50
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,1 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 70
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,2 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 80
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,2 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 100
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,2 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 125
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,7 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 150
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,5 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr

DN 200

Gewinde: M 12

Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,7 kg

GM-X Gleitmittel

Passend für
  • GM-X Abflussrohr
  • GM-X Verbundrohr
Beschreibung
  • Doseninhalt: 1 Kg
  • Gewicht: 1,1 kg
