ACO Haustechnik

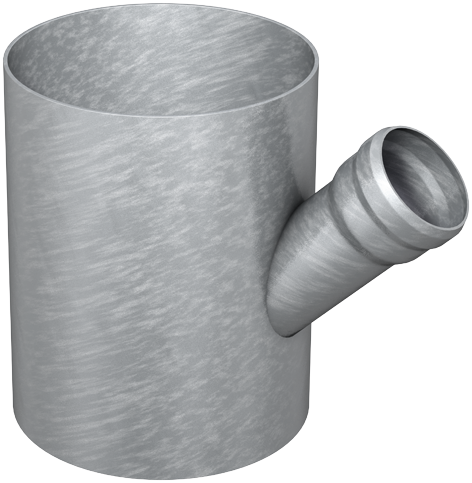

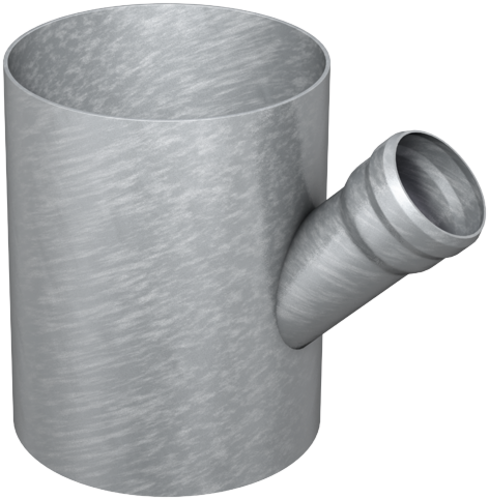

GM-X Reduzier-Einfachabzweige muffenlos


Produktvorteile

  • Werkstoff: Stahl verzinkt
    • Baustoffklasse: A1
    • Nicht brennbar
    • Kein Einbringen von zusätzlicher Brandlast
Preisliste
Kontakt
Einbauvorschlag

Produktinformationen

  • Mit Steckmuffen 1 A
  • Nicht brennbar, Baustoffklasse A1
  • Aus Stahl verzinkt
  • Mit zusätzlicher Innenbeschichtung
  • Nicht brennbar, Baustoffklasse A1
  • Gemäß bauaufsichtlicher Zulassung Z‑42.1‑470
  • Stahl verzinkt
  • Mit zusätzlicher Innenbeschichtung
  • Dichtelement bitte separat bestellen

Infobox

Hinweis: Sonderformen bei Abzweigen auf Anfrage.

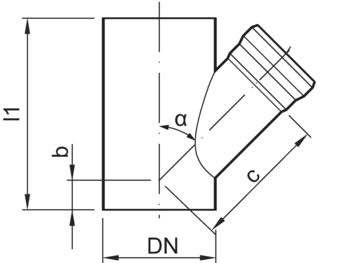

NennweiteAbmessungenGewichtArtikel-Nr.Merken
DNDN2bcl1
[mm][mm][mm][kg]
DN 250DN 100302803408,50174.83.04
DN 1506532541513,20174.82.93
DN 20010536054017,40174.82.94
DN 300DN 1005031535010,820174.83.05
DN 1252534239012,80174.83.06
DN 1504036042014,20174.83.07
DN 2008539555020,320174.82.95
DN 25012546559023,120174.82.96
NennweiteAbmessungenGewichtArtikel-Nr.
DN1DN2bcl1
DN 250DN 10030 mm280 mm340 mm8,5 kg0174.83.04
DN 250DN 15065 mm325 mm415 mm13,2 kg0174.82.93
DN 250DN 200105 mm360 mm540 mm17,4 kg0174.82.94
DN 300DN 10050 mm315 mm350 mm10,82 kg0174.83.05
DN 300DN 12525 mm342 mm390 mm12,8 kg0174.83.06
DN 300DN 15040 mm360 mm420 mm14,2 kg0174.83.07
DN 300DN 20085 mm395 mm550 mm20,32 kg0174.82.95
DN 300DN 250125 mm465 mm590 mm23,12 kg0174.82.96
Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.
DN 32DN 40DN 50DN 70DN 80DN 100DN 125DN 150DN 200
Für GM-X Rohre 0174.85.810174.14.670174.14.680174.14.690174.14.700174.14.710174.14.730174.14.740174.14.75
Für Übergang auf Rohr 32 mm0174.14.830174.14.84
Für Übergang auf Rohr 38 mm und Kunststoffsiphon 40 mm0174.14.850174.14.86
Für Übergang auf Rohr 48 mm und Kunststoffsiphon 50 mm0174.14.87
Für Übergang von KA-Muffe DN 100 auf GM-X Rohr DN 1000174.14.80
Für Übergang von GM-X Muffe DN 80 auf KA-Rohr DN 800174.14.82
Für Übergang von GM-X Spezialmuffe DN 100 auf KA-Rohr 110 mm0174.14.72
Für Übergang von GM-X Muffe DN 125 auf KA-Rohr 125 mm0174.14.81

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 32
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.85.79

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 40
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.44.97

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 50
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,6 kg
Artikel-Nr.
0174.44.98

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 70
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,5 kg
Artikel-Nr.
0174.44.99

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 80
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,6 kg
Artikel-Nr.
0174.45.00

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 100
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 1 kg
Artikel-Nr.
0174.45.01

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 125
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 1,3 kg
Artikel-Nr.
0174.45.02

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 32
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.85.98

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 40
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.03

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 50
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.45.04

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 70
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,4 kg
Artikel-Nr.
0174.45.05

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 80
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,5 kg
Artikel-Nr.
0174.45.06

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 100
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,9 kg
Artikel-Nr.
0174.45.07

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 125
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 1,2 kg
Artikel-Nr.
0174.45.08

Sicherungsbügel

Passend für
  • GM-X Abflussrohr

DN 150

Beschreibung
  • Gewicht: 1,8 kg
Artikel-Nr.
0174.45.09

Sicherungsbügel

Passend für
  • GM-X Abflussrohr

DN 200

Beschreibung
  • Gewicht: 2,5 kg
Artikel-Nr.
0174.45.10

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 40
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.60

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 50
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.61

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 70
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.62

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 80
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.63

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 100
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.64

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 125
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.45.65

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 150
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,4 kg
Artikel-Nr.
0174.45.66

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 40
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.79

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 50
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.80

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 70
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.81

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 80
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.82

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 100
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.83

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 125
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.84

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 150
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.45.85

Rohrschelle

Passend für
  • GM-X Abflussrohr

DN 200

Gewinde: M 12

Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,4 kg
Artikel-Nr.
0174.45.86

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 40
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.46.09

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 50
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.46.10

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 70
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.46.11

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 80
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.46.12

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 100
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.46.13

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 125
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,7 kg
Artikel-Nr.
0174.46.14

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 150
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,5 kg
Artikel-Nr.
0174.46.15

Rohrschelle

Passend für
  • GM-X Abflussrohr

DN 200

Gewinde: M 12

Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,7 kg
Artikel-Nr.
0174.46.16

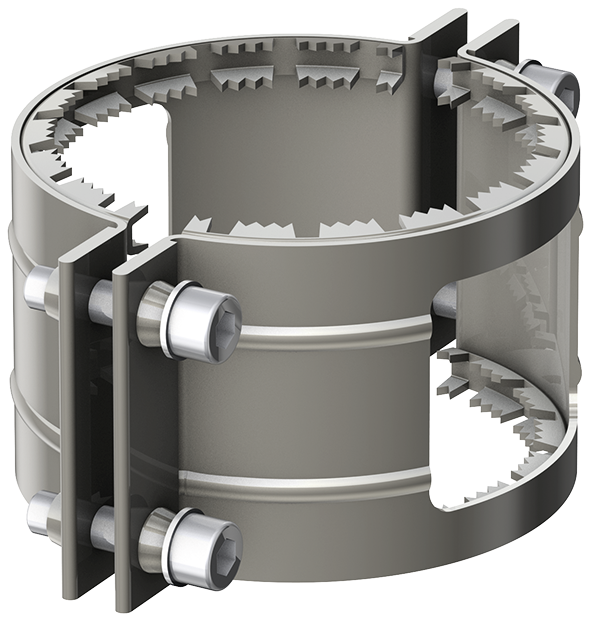

GM-X Universal-Kralle

Passend für
  • GM-X-Rapid Inox Verbinder DN 250
Beschreibung
  • Gegen axialen Schub bis 1,0 bar in Verbindung mit Rapid Inox Verbinder DN 250
  • Gewicht: 2,6 kg
Artikel-Nr.
0174.83.00

GM-X Universal-Kralle

Passend für
  • GM-X-Rapid Inox Verbinder DN 300
Beschreibung
  • Gegen axialen Schub bis 1,0 bar in Verbindung mit Rapid Inox Verbinder DN 300
  • Gewicht: 3 kg
Artikel-Nr.
0174.83.01

GM-X-Rapid Inox Verbinder

Passend für
  • GM-X muffenloses Abflussrohr DN 250
Beschreibung
  • DN 250
  • Gegen axialen Schub bis 0,3 bar
  • Gewicht: 1,1 kg
Artikel-Nr.
0174.83.02

GM-X-Rapid Inox Verbinder

Passend für
  • GM-X muffenloses Abflussrohr DN 300
Beschreibung
  • DN 300
  • Gegen axialen Schub bis 0,3 bar
  • Gewicht: 1,1 kg
Artikel-Nr.
0174.83.03

GM-X Gleitmittel

Passend für
  • GM-X Abflussrohr
  • GM-X Verbundrohr
Beschreibung
  • Doseninhalt: 1 Kg
  • Gewicht: 1,1 kg
Artikel-Nr.
0174.14.98

Noch Fragen? askACO

Berechnung Ihrer Dachentwässerungsprojekte
Team, Anwendungstechnik, Dachentwässerung
Ratgeber Flachdachentwässerung
Flachdachentwaesserung Trapezdach

Angrenzende Produktbereiche

Flachdachabläufe – Freispiegelentwässerung
Dachentwaesserung, Flachdachablauf, Freispiegelentwässerung
Flachdachabläufe – Unterdruckentwässerung
Ablaufkoerper, Jet, Edelstahl, Flachdachentwässerung
ACO Haustechnik Profi Chat
