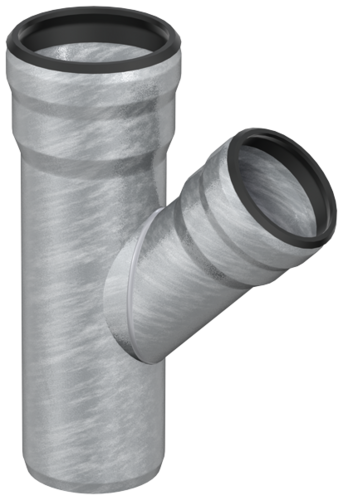

GM-X Reduzier-Einfachabzweige


Produktvorteile

  • Werkstoff: Stahl verzinkt
    • Baustoffklasse: A1
    • Nicht brennbar
    • Kein Einbringen von zusätzlicher Brandlast
Preisliste
Kontakt
Einbauvorschlag

Produktinformationen

  • Mit Steckmuffen 1 A
  • Nicht brennbar, Baustoffklasse A1
  • Aus Stahl verzinkt
  • Mit zusätzlicher Innenbeschichtung
  • Gemäß DIN EN 1123

Infobox

Hinweis: Dichtelemente bitte separat bestellen

Hinweis: Sonderformen bei Abzweigen auf Anfrage

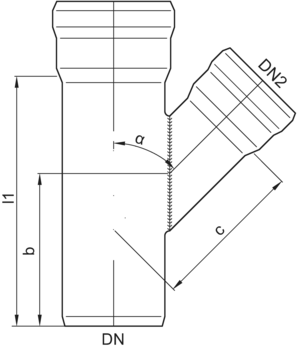

NennweiteAbmessungenGewichtArtikel-Nr.Merken
DNDN2bcl1
[mm][mm][mm][kg]
DN 40DN 3268871050,20174.85.70
DN 50DN 3272951100,230174.85.71
DN 4050791300,470174.13.37
DN 70DN 4060951500,740174.13.38
DN 50751061750,850174.13.39
DN 80DN 50711171851,350174.13.40
DN 701351272151,60174.13.41
DN 100DN 40651161801,410174.13.45
DN 50751272001,540174.13.46
DN 70901362301,80174.13.50
DN 801101472652,00174.13.51
DN 125DN 50751482252,660174.13.42
DN 70901572553,030174.13.43
DN 801851692903,90174.13.44
DN 1001051762903,650174.13.56
DN 150DN 401291562003,150174.13.47
DN 501491682253,40174.13.48
DN 70801772553,870174.13.55
DN 801791882904,50174.13.49
DN 100951952904,410174.13.57
DN 1251202303405,740174.13.58
DN 200DN 501852122657,40174.13.52
DN 702002212868,20174.13.53
DN 802152323258,20174.13.54
DN 1001002403259,350174.13.59
DN 12513027438010,970174.13.60
DN 15015028442011,50174.13.61
DN 50DN 4075461200,420174.13.70
DN 70DN 4095571400,680174.13.71
DN 50100611500,750174.13.72
DN 80DN 50109691551,10174.13.73
DN 100DN 40115721751,370174.13.76
DN 50115761801,390174.13.77
DN 70125802001,650174.13.78
DN 80135812301,80174.13.79
DN 125DN 50125912002,350174.13.74
DN 70140952252,670174.13.75
DN 1001551052553,20174.13.81
DN 150DN 701401092253,20174.13.80
DN 1001551192553,850174.13.82
DN 1251751342904,610174.13.83
NennweiteAbmessungenGewichtArtikel-Nr.
DN1DN2bcl1
DN 40DN 3268 mm87 mm105 mm0,2 kg0174.85.70
DN 50DN 3272 mm95 mm110 mm0,23 kg0174.85.71
DN 50DN 4050 mm79 mm130 mm0,47 kg0174.13.37
DN 70DN 4060 mm95 mm150 mm0,74 kg0174.13.38
DN 70DN 5075 mm106 mm175 mm0,85 kg0174.13.39
DN 80DN 5071 mm117 mm185 mm1,35 kg0174.13.40
DN 80DN 70135 mm127 mm215 mm1,6 kg0174.13.41
DN 100DN 4065 mm116 mm180 mm1,41 kg0174.13.45
DN 100DN 5075 mm127 mm200 mm1,54 kg0174.13.46
DN 100DN 7090 mm136 mm230 mm1,8 kg0174.13.50
DN 100DN 80110 mm147 mm265 mm2,0 kg0174.13.51
DN 125DN 5075 mm148 mm225 mm2,66 kg0174.13.42
DN 125DN 7090 mm157 mm255 mm3,03 kg0174.13.43
DN 125DN 80185 mm169 mm290 mm3,9 kg0174.13.44
DN 125DN 100105 mm176 mm290 mm3,65 kg0174.13.56
DN 150DN 40129 mm156 mm200 mm3,15 kg0174.13.47
DN 150DN 50149 mm168 mm225 mm3,4 kg0174.13.48
DN 150DN 7080 mm177 mm255 mm3,87 kg0174.13.55
DN 150DN 80179 mm188 mm290 mm4,5 kg0174.13.49
DN 150DN 10095 mm195 mm290 mm4,41 kg0174.13.57
DN 150DN 125120 mm230 mm340 mm5,74 kg0174.13.58
DN 200DN 50185 mm212 mm265 mm7,4 kg0174.13.52
DN 200DN 70200 mm221 mm286 mm8,2 kg0174.13.53
DN 200DN 80215 mm232 mm325 mm8,2 kg0174.13.54
DN 200DN 100100 mm240 mm325 mm9,35 kg0174.13.59
DN 200DN 125130 mm274 mm380 mm10,97 kg0174.13.60
DN 200DN 150150 mm284 mm420 mm11,5 kg0174.13.61
DN 50DN 4075 mm46 mm120 mm0,42 kg0174.13.70
DN 70DN 4095 mm57 mm140 mm0,68 kg0174.13.71
DN 70DN 50100 mm61 mm150 mm0,75 kg0174.13.72
DN 80DN 50109 mm69 mm155 mm1,1 kg0174.13.73
DN 100DN 40115 mm72 mm175 mm1,37 kg0174.13.76
DN 100DN 50115 mm76 mm180 mm1,39 kg0174.13.77
DN 100DN 70125 mm80 mm200 mm1,65 kg0174.13.78
DN 100DN 80135 mm81 mm230 mm1,8 kg0174.13.79
DN 125DN 50125 mm91 mm200 mm2,35 kg0174.13.74
DN 125DN 70140 mm95 mm225 mm2,67 kg0174.13.75
DN 125DN 100155 mm105 mm255 mm3,2 kg0174.13.81
DN 150DN 70140 mm109 mm225 mm3,2 kg0174.13.80
DN 150DN 100155 mm119 mm255 mm3,85 kg0174.13.82
DN 150DN 125175 mm134 mm290 mm4,61 kg0174.13.83
Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.
DN 32DN 40DN 50DN 70DN 80DN 100DN 125DN 150DN 200
Für GM-X Rohre 0174.85.810174.14.670174.14.680174.14.690174.14.700174.14.710174.14.730174.14.740174.14.75
Für Übergang auf Rohr 32 mm0174.14.830174.14.84
Für Übergang auf Rohr 38 mm und Kunststoffsiphon 40 mm0174.14.850174.14.86
Für Übergang auf Rohr 48 mm und Kunststoffsiphon 50 mm0174.14.87
Für Übergang von KA-Muffe DN 100 auf GM-X Rohr DN 1000174.14.80
Für Übergang von GM-X Muffe DN 80 auf KA-Rohr DN 800174.14.82
Für Übergang von GM-X Spezialmuffe DN 100 auf KA-Rohr 110 mm0174.14.72
Für Übergang von GM-X Muffe DN 125 auf KA-Rohr 125 mm0174.14.81

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 32
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.85.79

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 40
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.44.97

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 50
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,6 kg
Artikel-Nr.
0174.44.98

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 70
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,5 kg
Artikel-Nr.
0174.44.99

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 80
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,6 kg
Artikel-Nr.
0174.45.00

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 100
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 1 kg
Artikel-Nr.
0174.45.01

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 125
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 1,3 kg
Artikel-Nr.
0174.45.02

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 32
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.85.98

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 40
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.03

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 50
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.45.04

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 70
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,4 kg
Artikel-Nr.
0174.45.05

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 80
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,5 kg
Artikel-Nr.
0174.45.06

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 100
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,9 kg
Artikel-Nr.
0174.45.07

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 125
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 1,2 kg
Artikel-Nr.
0174.45.08

Sicherungsbügel

Passend für
  • GM-X Abflussrohr

DN 150

Beschreibung
  • Gewicht: 1,8 kg
Artikel-Nr.
0174.45.09

Sicherungsbügel

Passend für
  • GM-X Abflussrohr

DN 200

Beschreibung
  • Gewicht: 2,5 kg
Artikel-Nr.
0174.45.10

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 40
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.60

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 50
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.61

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 70
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.62

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 80
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.63

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 100
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.64

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 125
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.45.65

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 150
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,4 kg
Artikel-Nr.
0174.45.66

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 40
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.79

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 50
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.80

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 70
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.81

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 80
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.82

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 100
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.83

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 125
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.84

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 150
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.45.85

Rohrschelle

Passend für
  • GM-X Abflussrohr

DN 200

Gewinde: M 12

Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,4 kg
Artikel-Nr.
0174.45.86

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 40
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.46.09

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 50
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.46.10

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 70
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.46.11

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 80
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.46.12

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 100
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.46.13

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 125
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,7 kg
Artikel-Nr.
0174.46.14

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 150
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,5 kg
Artikel-Nr.
0174.46.15

Rohrschelle

Passend für
  • GM-X Abflussrohr

DN 200

Gewinde: M 12

Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,7 kg
Artikel-Nr.
0174.46.16

GM-X Gleitmittel

Passend für
  • GM-X Abflussrohr
  • GM-X Verbundrohr
Beschreibung
  • Doseninhalt: 1 Kg
  • Gewicht: 1,1 kg
Artikel-Nr.
0174.14.98

Noch Fragen? askACO

Berechnung Ihrer Dachentwässerungsprojekte
Team, Anwendungstechnik, Dachentwässerung
Ratgeber Flachdachentwässerung
Flachdachentwaesserung Trapezdach

Angrenzende Produktbereiche

Flachdachabläufe – Freispiegelentwässerung
Dachentwaesserung, Flachdachablauf, Freispiegelentwässerung
Flachdachabläufe – Unterdruckentwässerung
Ablaufkoerper, Jet, Edelstahl, Flachdachentwässerung
ACO Haustechnik Profi Chat
