ACO Haustechnik


GM-X Bögen – Steckmuffe 1 A

Produktvorteile

  • Werkstoff: Stahl verzinkt
    • Baustoffklasse: A1
    • Nicht brennbar
    • Kein Einbringen von zusätzlicher Brandlast

Produktinformationen

  • Nicht brennbar, Baustoffklasse A1
  • Aus Stahl verzinkt
  • Mit zusätzlicher Innenbeschichtung
  • Gemäß DIN EN 1123

Infobox

Hinweis:

Dichtelemente bitte separat bestellen.

Passende Dichtelemente.

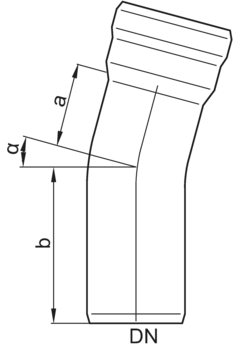

NennweiteAbmessungenGewichtArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
DNab
[mm][mm][kg]
DN 4037670,220174.11.466,49 €8
DN 5053810,350174.11.4710,12 €8
DN 7050890,60174.11.4818,04 €8
DN 8025850,650174.11.4928,49 €8
DN 100341041,040174.11.5030,69 €8
DN 125371121,90174.11.5174,03 €8
DN 150401202,610174.11.5290,20 €8
DN 200451656,440174.11.53192,50 €8
DN 3227580,20174.85.7510,34 €8
DN 4046760,250174.11.546,49 €8
DN 5064920,40174.11.5510,23 €8
DN 70661050,680174.11.5620,02 €8
DN 80561160,70174.11.5732,12 €8
DN 100441141,270174.11.5837,95 €8
DN 125451182,050174.11.5982,06 €8
DN 150611483,610174.11.60101,97 €8
DN 200451656,440174.11.61337,70 €8
DN 3230650,20174.85.7410,78 €8
DN 4056860,280174.11.626,82 €8
DN 50761040,450174.11.6310,78 €8
DN 70831220,770174.11.6421,23 €8
DN 8072,51321,00174.11.6533,33 €8
DN 100541241,250174.11.6642,24 €8
DN 125581312,150174.11.6788,88 €8
DN 150831624,380174.11.68114,40 €8
DN 20016627013,460174.11.69372,90 €8
DN 3240750,20174.85.7311,66 €8
DN 40751050,260174.11.727,92 €8
DN 501001280,460174.11.7311,66 €8
DN 701181570,890174.11.7424,42 €8
DN 801051651,20174.11.7535,09 €8
DN 100741441,30174.11.7649,06 €8
DN 125751572,40174.11.77117,70 €8
DN 1501252055,450174.11.78168,30 €8
DN 20025436017,590174.11.79449,90 €8
DN 32691000,20174.85.7212,43 €8
DN 40921220,30174.11.809,24 €8
DN 501201480,530174.11.8112,32 €8
DN 701461851,050174.11.8225,19 €8
DN 801341941,20174.11.8339,16 €8
DN 100911611,670174.11.8451,81 €8
DN 125971792,60174.11.86124,30 €8
DN 1501702506,380174.11.87180,40 €8
DN 20033043522,850174.11.88488,40 €8
NennweiteAbmessungenGewichtArtikel-Nr.
DN1ab
DN 4037 mm67 mm0,22 kg0174.11.46
DN 5053 mm81 mm0,35 kg0174.11.47
DN 7050 mm89 mm0,6 kg0174.11.48
DN 8025 mm85 mm0,65 kg0174.11.49
DN 10034 mm104 mm1,04 kg0174.11.50
DN 12537 mm112 mm1,9 kg0174.11.51
DN 15040 mm120 mm2,61 kg0174.11.52
DN 20045 mm165 mm6,44 kg0174.11.53
DN 3227 mm58 mm0,2 kg0174.85.75
DN 4046 mm76 mm0,25 kg0174.11.54
DN 5064 mm92 mm0,4 kg0174.11.55
DN 7066 mm105 mm0,68 kg0174.11.56
DN 8056 mm116 mm0,7 kg0174.11.57
DN 10044 mm114 mm1,27 kg0174.11.58
DN 12545 mm118 mm2,05 kg0174.11.59
DN 15061 mm148 mm3,61 kg0174.11.60
DN 20045 mm165 mm6,44 kg0174.11.61
DN 3230 mm65 mm0,2 kg0174.85.74
DN 4056 mm86 mm0,28 kg0174.11.62
DN 5076 mm104 mm0,45 kg0174.11.63
DN 7083 mm122 mm0,77 kg0174.11.64
DN 8072,5 mm132 mm1,0 kg0174.11.65
DN 10054 mm124 mm1,25 kg0174.11.66
DN 12558 mm131 mm2,15 kg0174.11.67
DN 15083 mm162 mm4,38 kg0174.11.68
DN 200166 mm270 mm13,46 kg0174.11.69
DN 3240 mm75 mm0,2 kg0174.85.73
DN 4075 mm105 mm0,26 kg0174.11.72
DN 50100 mm128 mm0,46 kg0174.11.73
DN 70118 mm157 mm0,89 kg0174.11.74
DN 80105 mm165 mm1,2 kg0174.11.75
DN 10074 mm144 mm1,3 kg0174.11.76
DN 12575 mm157 mm2,4 kg0174.11.77
DN 150125 mm205 mm5,45 kg0174.11.78
DN 200254 mm360 mm17,59 kg0174.11.79
DN 3269 mm100 mm0,2 kg0174.85.72
DN 4092 mm122 mm0,3 kg0174.11.80
DN 50120 mm148 mm0,53 kg0174.11.81
DN 70146 mm185 mm1,05 kg0174.11.82
DN 80134 mm194 mm1,2 kg0174.11.83
DN 10091 mm161 mm1,67 kg0174.11.84
DN 12597 mm179 mm2,6 kg0174.11.86
DN 150170 mm250 mm6,38 kg0174.11.87
DN 200330 mm435 mm22,85 kg0174.11.88
Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.
DN 32DN 40DN 50DN 70DN 80DN 100DN 125DN 150DN 200
Für GM-X Rohre 0174.85.810174.14.670174.14.680174.14.690174.14.700174.14.710174.14.730174.14.740174.14.75
Für Übergang auf Rohr 32 mm0174.14.830174.14.84
Für Übergang auf Rohr 38 mm und Kunststoffsiphon 40 mm0174.14.850174.14.86
Für Übergang auf Rohr 48 mm und Kunststoffsiphon 50 mm0174.14.87
Für Übergang von KA-Muffe DN 100 auf GM-X Rohr DN 1000174.14.80
Für Übergang von GM-X Muffe DN 80 auf KA-Rohr DN 800174.14.82
Für Übergang von GM-X Spezialmuffe DN 100 auf KA-Rohr 110 mm0174.14.72
Für Übergang von GM-X Muffe DN 125 auf KA-Rohr 125 mm0174.14.81

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 32
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 9,35 €
  • Rabattgruppe: 8

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 40
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 9,90 €
  • Rabattgruppe: 8

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 50
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,6 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 10,89 €
  • Rabattgruppe: 8

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 70
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,5 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 20,02 €
  • Rabattgruppe: 8

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 80
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,6 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 27,06 €
  • Rabattgruppe: 8

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 100
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 28,27 €
  • Rabattgruppe: 8

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 125
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 1,3 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 33,99 €
  • Rabattgruppe: 8

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 32
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 11,88 €
  • Rabattgruppe: 8

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 40
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 11,55 €
  • Rabattgruppe: 8

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 50
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,3 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 12,76 €
  • Rabattgruppe: 8

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 70
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,4 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 22,99 €
  • Rabattgruppe: 8

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 80
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,5 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 27,06 €
  • Rabattgruppe: 8

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 100
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,9 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 28,27 €
  • Rabattgruppe: 8

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 125
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 1,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 40,59 €
  • Rabattgruppe: 8

Sicherungsbügel

Passend für
  • GM-X Abflussrohr

DN 150

Beschreibung
  • Gewicht: 1,8 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 72,27 €
  • Rabattgruppe: 8

Sicherungsbügel

Passend für
  • GM-X Abflussrohr

DN 200

Beschreibung
  • Gewicht: 2,5 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 107,58 €
  • Rabattgruppe: 8

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 40
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 3,63 €
  • Rabattgruppe: 8

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 50
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 3,63 €
  • Rabattgruppe: 8

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 70
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 5,06 €
  • Rabattgruppe: 8

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 80
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 6,05 €
  • Rabattgruppe: 8

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 100
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 6,49 €
  • Rabattgruppe: 8

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 125
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,3 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 11,22 €
  • Rabattgruppe: 8

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 150
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,4 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 14,96 €
  • Rabattgruppe: 8

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 40
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 5,94 €
  • Rabattgruppe: 8

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 50
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 6,05 €
  • Rabattgruppe: 8

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 70
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 6,71 €
  • Rabattgruppe: 8

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 80
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 9,24 €
  • Rabattgruppe: 8

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 100
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 9,57 €
  • Rabattgruppe: 8

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 125
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 10,78 €
  • Rabattgruppe: 8

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 150
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,3 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 15,29 €
  • Rabattgruppe: 8

Rohrschelle

Passend für
  • GM-X Abflussrohr

DN 200

Gewinde: M 12

Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,4 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 14,08 €
  • Rabattgruppe: 8

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 40
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 9,79 €
  • Rabattgruppe: 8

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 50
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 10,12 €
  • Rabattgruppe: 8

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 70
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 13,09 €
  • Rabattgruppe: 8

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 80
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 16,17 €
  • Rabattgruppe: 8

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 100
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 18,04 €
  • Rabattgruppe: 8

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 125
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,7 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 20,90 €
  • Rabattgruppe: 8

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 150
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,5 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 22,88 €
  • Rabattgruppe: 8

Rohrschelle

Passend für
  • GM-X Abflussrohr

DN 200

Gewinde: M 12

Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,7 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 26,07 €
  • Rabattgruppe: 8

GM-X Gleitmittel

Passend für
  • GM-X Abflussrohr
  • GM-X Verbundrohr
Beschreibung
  • Doseninhalt: 1 Kg
  • Gewicht: 1,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 13,42 €
  • Rabattgruppe: 8
ACO Haustechnik Profi Chat
