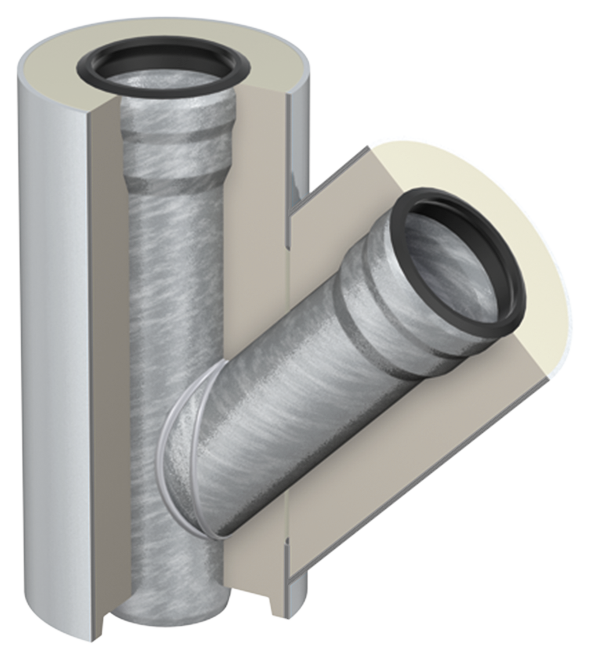

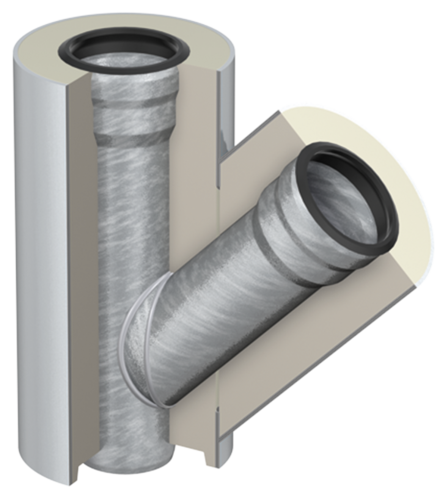

Einfachabzweige

Einbauvorschlag

Produktinformationen

Gemäß DIN EN 1123
Innenrohr/Außenrohr: Stahl verzinkt
Mit zusätzlicher Innenbeschichtung
Dämmschicht (PU-Hartschaum, FCKW-frei)
Dichtelemente bitte separat bestellen

Infobox

Hinweis: Dichtelemente bitte separat bestellen.

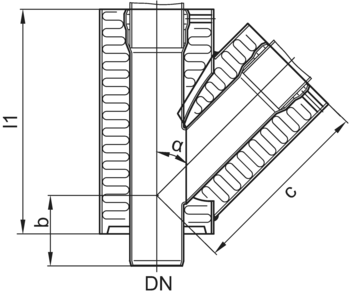

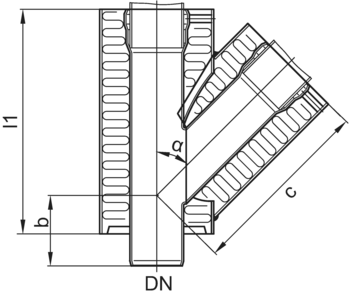

	Nennweite	Abmessungen			Gewicht	Artikel-Nr.	Downloads	Merken
	DN1	l1	b	c	Gewicht
		[mm]	[mm]	[mm]	[kg]

	DN 32	175	55	145	1,1	0174.88.16
	DN 40	175	55	145	1,3	0174.51.09
	DN 50	158	65	128	1,5	0174.51.10
	DN 70	210	85	170	3,0	0174.51.11
	DN 80	245	96	198	4,4	0174.51.12
	DN 100	275	110	225	6,1	0174.51.13
	DN 125	350	130	285	9,5	0174.51.14
	DN 150	390	140	320	13,0	0174.51.15
	DN 200	510	190	440	28,4	0174.75.91

	DN 70	185	110	120	2,3	0174.51.16
	DN 100	240	140	160	4,9	0174.51.17
	DN 150	330	190	215	10,2	0174.51.18

	Nennweite	Abmessungen			Gewicht	Artikel-Nr.
	DN1	l1	b	c	Gewicht	Artikel-Nr.

	DN 32	175 mm	55 mm	145 mm	1,1 kg	0174.88.16
	DN 40	175 mm	55 mm	145 mm	1,3 kg	0174.51.09
	DN 50	158 mm	65 mm	128 mm	1,5 kg	0174.51.10
	DN 70	210 mm	85 mm	170 mm	3,0 kg	0174.51.11
	DN 80	245 mm	96 mm	198 mm	4,4 kg	0174.51.12
	DN 100	275 mm	110 mm	225 mm	6,1 kg	0174.51.13
	DN 125	350 mm	130 mm	285 mm	9,5 kg	0174.51.14
	DN 150	390 mm	140 mm	320 mm	13,0 kg	0174.51.15
	DN 200	510 mm	190 mm	440 mm	28,4 kg	0174.75.91

	DN 70	185 mm	110 mm	120 mm	2,3 kg	0174.51.16
	DN 100	240 mm	140 mm	160 mm	4,9 kg	0174.51.17
	DN 150	330 mm	190 mm	215 mm	10,2 kg	0174.51.18

	Artikel-Nr.	Artikel-Nr.	Artikel-Nr.	Artikel-Nr.	Artikel-Nr.	Artikel-Nr.	Artikel-Nr.	Artikel-Nr.	Artikel-Nr.
	DN 32	DN 40	DN 50	DN 70	DN 80	DN 100	DN 125	DN 150	DN 200
Für GM-X Rohre	0174.85.81	0174.14.67	0174.14.68	0174.14.69	0174.14.70	0174.14.71	0174.14.73	0174.14.74	0174.14.75
Für Übergang auf Rohr 32 mm		0174.14.83	0174.14.84
Für Übergang auf Rohr 38 mm und Kunststoffsiphon 40 mm		0174.14.85	0174.14.86
Für Übergang auf Rohr 48 mm und Kunststoffsiphon 50 mm			0174.14.87
Für Übergang von KA-Muffe DN 100 auf GM-X Rohr DN 100						0174.14.80
Für Übergang von GM-X Muffe DN 80 auf KA-Rohr DN 80					0174.14.82
Für Übergang von GM-X Spezialmuffe DN 100 auf KA-Rohr 110 mm						0174.14.72
Für Übergang von GM-X Muffe DN 125 auf KA-Rohr 125 mm							0174.14.81

Muffenmaße

Nennweite	d₁	d₂	m₁	m₁₂	s₁	s₂
DN	mm	mm	mm	mm	mm	mm
40	42	89	30	25	1,5	1,8
50	53	89	38	30	1,5	1,8
70	73	102	55	45	1,6	2,0
80	89	134	60	50	1,8	2,0
100	102	134	70	60	2,0	2,0
125	133	164	75	65	2,5	2,0
150	159	204	80	70	2,5	2,0
200	219	273	120	110	3,2	2,0

Rohrschelle

Passend für

GM-X Abflussrohr
GM-X Befüll- und Entlüftungsleitung für Heizöltanks
DN 40

Beschreibung

Schlagstiftlänge: 120 mm
Ohne Schalldämmeinlage
Gewicht: 0,1 kg

Artikel-Nr.
0174.45.60

Rohrschelle

Passend für

GM-X Abflussrohr
GM-X Befüll- und Entlüftungsleitung für Heizöltanks
DN 50

Beschreibung

Schlagstiftlänge: 120 mm
Ohne Schalldämmeinlage
Gewicht: 0,1 kg

Artikel-Nr.
0174.45.61

Rohrschelle

Passend für

GM-X Abflussrohr
GM-X Befüll- und Entlüftungsleitung für Heizöltanks
DN 70

Beschreibung

Schlagstiftlänge: 120 mm
Ohne Schalldämmeinlage
Gewicht: 0,2 kg

Artikel-Nr.
0174.45.62

Rohrschelle

Passend für

GM-X Abflussrohr
GM-X Befüll- und Entlüftungsleitung für Heizöltanks
DN 80

Beschreibung

Schlagstiftlänge: 120 mm
Ohne Schalldämmeinlage
Gewicht: 0,2 kg

Artikel-Nr.
0174.45.63

Rohrschelle

Passend für

GM-X Abflussrohr
GM-X Befüll- und Entlüftungsleitung für Heizöltanks
DN 100

Beschreibung

Schlagstiftlänge: 120 mm
Ohne Schalldämmeinlage
Gewicht: 0,2 kg

Artikel-Nr.
0174.45.64

Rohrschelle

Passend für

GM-X Abflussrohr
GM-X Befüll- und Entlüftungsleitung für Heizöltanks
DN 125

Beschreibung

Schlagstiftlänge: 120 mm
Ohne Schalldämmeinlage
Gewicht: 0,3 kg

Artikel-Nr.
0174.45.65

Rohrschelle

Passend für

GM-X Abflussrohr
GM-X Befüll- und Entlüftungsleitung für Heizöltanks
DN 150

Beschreibung

Schlagstiftlänge: 120 mm
Ohne Schalldämmeinlage
Gewicht: 0,4 kg

Artikel-Nr.
0174.45.66

Axialschubsicherung/Schelle


Passend für

GM-X Verbundrohr
- DN 32
- DN 40
- DN 50

Beschreibung

Aus Stahl verzinkt
Abmessungen: l = 40 mm, d = 90 mm, m = 20 mm
Befestigungslöcher: 6
Gewicht: 0,2 kg

Artikel-Nr.
0174.45.14

Axialschubsicherung/Schelle


Passend für

GM-X Verbundrohr
- DN 70

Beschreibung

Aus Stahl verzinkt
Abmessungen: l = 50 mm, d = 103 mm, m = 25 mm
Befestigungslöcher: 6
Gewicht: 0,3 kg

Artikel-Nr.
0174.45.15

Axialschubsicherung/Schelle


Passend für

GM-X Verbundrohr
- DN 80

Beschreibung

Aus Stahl verzinkt
Abmessungen: l = 50 mm, d = 135 mm, m = 25 mm
Befestigungslöcher: 6
Gewicht: 0,3 kg

Artikel-Nr.
0174.45.16

Axialschubsicherung/Schelle


Passend für

GM-X Verbundrohr
- DN 100

Beschreibung

Aus Stahl verzinkt
Abmessungen: l = 50 mm, d = 135 mm, m = 25 mm
Befestigungslöcher: 6
Gewicht: 0,3 kg

Artikel-Nr.
0174.45.17

Axialschubsicherung/Schelle


Passend für

GM-X Verbundrohr
- DN 125

Beschreibung

Aus Stahl verzinkt
Abmessungen: l = 85 mm, d = 165 mm, m = 53 mm
Befestigungslöcher: 6
Gewicht: 0,4 kg

Artikel-Nr.
0174.45.18

Axialschubsicherung/Schelle


Passend für

GM-X Verbundrohr
- DN 150

Beschreibung

Aus Stahl verzinkt
Abmessungen: l = 50 mm, d = 205 mm, m = 25 mm
Befestigungslöcher: 6
Gewicht: 0,5 kg

Artikel-Nr.
0174.45.19

Axialschubsicherung/Schelle


Passend für

GM-X Verbundrohr
- DN 200

Beschreibung

Aus Stahl verzinkt
Abmessungen: l = 60 mm, d = 274 mm, m = 30 mm
Befestigungslöcher: 8
Gewicht: 0,8 kg

Artikel-Nr.
0174.45.20

GM-X Gleitmittel

Passend für

GM-X Abflussrohr
GM-X Verbundrohr

Beschreibung

Doseninhalt: 1 Kg
Gewicht: 1,1 kg

Artikel-Nr.
0174.14.98
