ACO Haustechnik

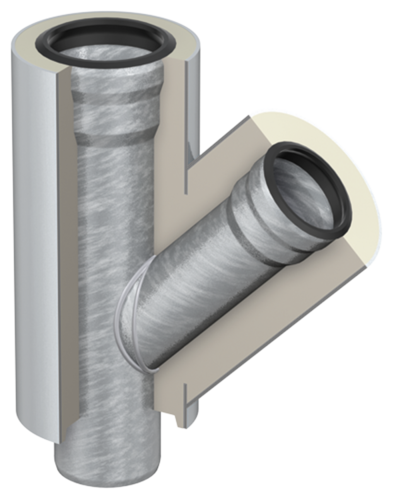

Reduzier-Einfachabzweige

Preisliste
Kontakt
Einbauvorschlag

Produktinformationen

  • Gemäß DIN EN 1123
  • Innenrohr/Außenrohr: Stahl verzinkt
  • Mit zusätzlicher Innenbeschichtung
  • Dämmschicht (PU-Hartschaum, FCKW-frei)
  • Dichtelemente bitte separat bestellen

Infobox

Hinweis: Dichtelemente bitte separat bestellen.

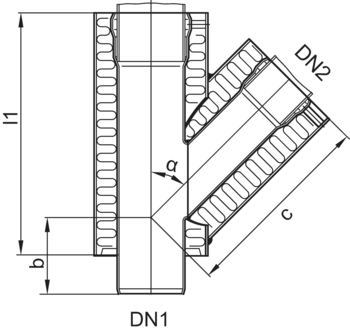

NennweiteAbmessungenGewichtArtikel-Nr.Merken
DN1DN2l1bc
[mm][mm][mm][kg]
BildDN 40DN 32145551451,60174.88.17
DN 50DN 32160601451,70174.88.18
DN 40190601531,80174.51.20
DN 70DN 40195751691,90174.51.21
DN 50185751442,00174.51.22
DN 80DN 50195721823,20174.51.23
DN 70225871823,70174.51.24
DN 100DN 40210901903,20174.51.26
DN 50225861823,70174.51.27
DN 70240901914,50174.51.29
DN 802751102075,40174.51.31
DN 125DN 50300652256,10174.51.30
DN 702709019010,00174.51.25
DN 1003001052467,00174.51.33
DN 150DN 70335802328,00174.51.28
DN 100300952668,50174.51.34
DN 12535012030511,00174.51.35
DN 200DN 704458527613,70174.51.32
DN 10043510040315,60174.51.36
DN 12539013034918,20174.75.03
DN 15043015036419,50174.51.37
BildDN 70DN 50160100991,80174.51.38
DN 100DN 702101251353,50174.51.39
DN 125DN 1002651551756,00174.51.40
DN 150DN 1002651551897,00174.51.41
DN 1253001752099,00174.51.42
DN 200DN 10030519522013,50174.51.43
DN 15036522524617,00174.51.44
NennweiteAbmessungenGewichtArtikel-Nr.
DN1DN2l1bc
BildDN 40DN 32145 mm55 mm145 mm1,6 kg0174.88.17
BildDN 50DN 32160 mm60 mm145 mm1,7 kg0174.88.18
BildDN 50DN 40190 mm60 mm153 mm1,8 kg0174.51.20
BildDN 70DN 40195 mm75 mm169 mm1,9 kg0174.51.21
BildDN 70DN 50185 mm75 mm144 mm2,0 kg0174.51.22
BildDN 80DN 50195 mm72 mm182 mm3,2 kg0174.51.23
BildDN 80DN 70225 mm87 mm182 mm3,7 kg0174.51.24
BildDN 100DN 40210 mm90 mm190 mm3,2 kg0174.51.26
BildDN 100DN 50225 mm86 mm182 mm3,7 kg0174.51.27
BildDN 100DN 70240 mm90 mm191 mm4,5 kg0174.51.29
BildDN 100DN 80275 mm110 mm207 mm5,4 kg0174.51.31
BildDN 125DN 50300 mm65 mm225 mm6,1 kg0174.51.30
BildDN 125DN 70270 mm90 mm190 mm10,0 kg0174.51.25
BildDN 125DN 100300 mm105 mm246 mm7,0 kg0174.51.33
BildDN 150DN 70335 mm80 mm232 mm8,0 kg0174.51.28
BildDN 150DN 100300 mm95 mm266 mm8,5 kg0174.51.34
BildDN 150DN 125350 mm120 mm305 mm11,0 kg0174.51.35
BildDN 200DN 70445 mm85 mm276 mm13,7 kg0174.51.32
BildDN 200DN 100435 mm100 mm403 mm15,6 kg0174.51.36
BildDN 200DN 125390 mm130 mm349 mm18,2 kg0174.75.03
BildDN 200DN 150430 mm150 mm364 mm19,5 kg0174.51.37
BildDN 70DN 50160 mm100 mm99 mm1,8 kg0174.51.38
BildDN 100DN 70210 mm125 mm135 mm3,5 kg0174.51.39
BildDN 125DN 100265 mm155 mm175 mm6,0 kg0174.51.40
BildDN 150DN 100265 mm155 mm189 mm7,0 kg0174.51.41
BildDN 150DN 125300 mm175 mm209 mm9,0 kg0174.51.42
BildDN 200DN 100305 mm195 mm220 mm13,5 kg0174.51.43
BildDN 200DN 150365 mm225 mm246 mm17,0 kg0174.51.44
Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.
DN 32DN 40DN 50DN 70DN 80DN 100DN 125DN 150DN 200
Für GM-X Rohre 0174.85.810174.14.670174.14.680174.14.690174.14.700174.14.710174.14.730174.14.740174.14.75
Für Übergang auf Rohr 32 mm0174.14.830174.14.84
Für Übergang auf Rohr 38 mm und Kunststoffsiphon 40 mm0174.14.850174.14.86
Für Übergang auf Rohr 48 mm und Kunststoffsiphon 50 mm0174.14.87
Für Übergang von KA-Muffe DN 100 auf GM-X Rohr DN 1000174.14.80
Für Übergang von GM-X Muffe DN 80 auf KA-Rohr DN 800174.14.82
Für Übergang von GM-X Spezialmuffe DN 100 auf KA-Rohr 110 mm0174.14.72
Für Übergang von GM-X Muffe DN 125 auf KA-Rohr 125 mm0174.14.81

Muffenmaße

Nennweite d1d2m1m12s1s2
DNmmmmmmmmmmmm
40428930251,51,8
50538938301,51,8
707310255451,62,0
808913460501,82,0
10010213470602,02,0
12513316475652,52,0
15015920480702,52,0
2002192731201103,22,0

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 40
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.60

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 50
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.61

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 70
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.62

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 80
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.63

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 100
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.64

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 125
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.45.65

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 150
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,4 kg
Artikel-Nr.
0174.45.66

Axialschubsicherung/Schelle

Passend für
  • GM-X Verbundrohr
    • DN 32
    • DN 40
    • DN 50
Beschreibung
  • Aus Stahl verzinkt
  • Abmessungen: l = 40 mm, d = 90 mm, m = 20 mm
  • Befestigungslöcher: 6
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.14

Axialschubsicherung/Schelle

Passend für
  • GM-X Verbundrohr
    • DN 70
Beschreibung
  • Aus Stahl verzinkt
  • Abmessungen: l = 50 mm, d = 103 mm, m = 25 mm
  • Befestigungslöcher: 6
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.45.15

Axialschubsicherung/Schelle

Passend für
  • GM-X Verbundrohr
    • DN 80
Beschreibung
  • Aus Stahl verzinkt
  • Abmessungen: l = 50 mm, d = 135 mm, m = 25 mm
  • Befestigungslöcher: 6
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.45.16

Axialschubsicherung/Schelle

Passend für
  • GM-X Verbundrohr
    • DN 100
Beschreibung
  • Aus Stahl verzinkt
  • Abmessungen: l = 50 mm, d = 135 mm, m = 25 mm
  • Befestigungslöcher: 6
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.45.17

Axialschubsicherung/Schelle

Passend für
  • GM-X Verbundrohr
    • DN 125
Beschreibung
  • Aus Stahl verzinkt
  • Abmessungen: l = 85 mm, d = 165 mm, m = 53 mm
  • Befestigungslöcher: 6
  • Gewicht: 0,4 kg
Artikel-Nr.
0174.45.18

Axialschubsicherung/Schelle

Passend für
  • GM-X Verbundrohr
    • DN 150
Beschreibung
  • Aus Stahl verzinkt
  • Abmessungen: l = 50 mm, d = 205 mm, m = 25 mm
  • Befestigungslöcher: 6
  • Gewicht: 0,5 kg
Artikel-Nr.
0174.45.19

Axialschubsicherung/Schelle

Passend für
  • GM-X Verbundrohr
    • DN 200
Beschreibung
  • Aus Stahl verzinkt
  • Abmessungen: l = 60 mm, d = 274 mm, m = 30 mm
  • Befestigungslöcher: 8
  • Gewicht: 0,8 kg
Artikel-Nr.
0174.45.20

GM-X Gleitmittel

Passend für
  • GM-X Abflussrohr
  • GM-X Verbundrohr
Beschreibung
  • Doseninhalt: 1 Kg
  • Gewicht: 1,1 kg
Artikel-Nr.
0174.14.98
