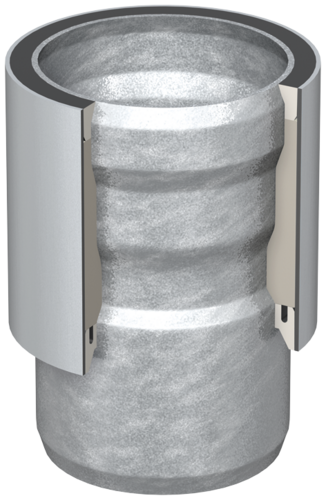

Anschlussstücke von Kunststoffrohr
Infobox
Hinweis: Dichtelemente bitte separat bestellen.
| Artikel-Nr. | Artikel-Nr. | Artikel-Nr. | Artikel-Nr. | Artikel-Nr. | Artikel-Nr. | Artikel-Nr. | Artikel-Nr. | Artikel-Nr. | |
| DN 32 | DN 40 | DN 50 | DN 70 | DN 80 | DN 100 | DN 125 | DN 150 | DN 200 | |
| Für GM-X Rohre | 0174.85.81 | 0174.14.67 | 0174.14.68 | 0174.14.69 | 0174.14.70 | 0174.14.71 | 0174.14.73 | 0174.14.74 | 0174.14.75 |
| Für Übergang auf Rohr 32 mm | 0174.14.83 | 0174.14.84 | |||||||
| Für Übergang auf Rohr 38 mm und Kunststoffsiphon 40 mm | 0174.14.85 | 0174.14.86 | |||||||
| Für Übergang auf Rohr 48 mm und Kunststoffsiphon 50 mm | 0174.14.87 | ||||||||
| Für Übergang von KA-Muffe DN 100 auf GM-X Rohr DN 100 | 0174.14.80 | ||||||||
| Für Übergang von GM-X Muffe DN 80 auf KA-Rohr DN 80 | 0174.14.82 | ||||||||
| Für Übergang von GM-X Spezialmuffe DN 100 auf KA-Rohr 110 mm | 0174.14.72 | ||||||||
| Für Übergang von GM-X Muffe DN 125 auf KA-Rohr 125 mm | 0174.14.81 |

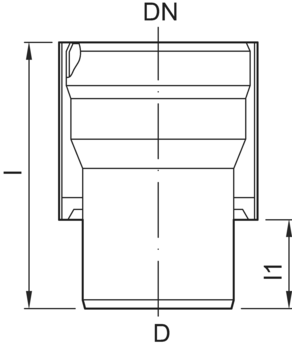

Muffenmaße
| Nennweite | d1 | d2 | m1 | m12 | s1 | s2 |
| DN | mm | mm | mm | mm | mm | mm |
| 40 | 42 | 89 | 30 | 25 | 1,5 | 1,8 |
| 50 | 53 | 89 | 38 | 30 | 1,5 | 1,8 |
| 70 | 73 | 102 | 55 | 45 | 1,6 | 2,0 |
| 80 | 89 | 134 | 60 | 50 | 1,8 | 2,0 |
| 100 | 102 | 134 | 70 | 60 | 2,0 | 2,0 |
| 125 | 133 | 164 | 75 | 65 | 2,5 | 2,0 |
| 150 | 159 | 204 | 80 | 70 | 2,5 | 2,0 |
| 200 | 219 | 273 | 120 | 110 | 3,2 | 2,0 |
Rohrschelle
Passend für
- GM-X Abflussrohr
- GM-X Befüll- und Entlüftungsleitung für Heizöltanks
- DN 40
Beschreibung
- Schlagstiftlänge: 120 mm
- Ohne Schalldämmeinlage
- Gewicht: 0,1 kg
- Nettopreis 01.01.2025 in €: 3,63 €
- Rabattgruppe: 8
Rohrschelle
Passend für
- GM-X Abflussrohr
- GM-X Befüll- und Entlüftungsleitung für Heizöltanks
- DN 50
Beschreibung
- Schlagstiftlänge: 120 mm
- Ohne Schalldämmeinlage
- Gewicht: 0,1 kg
- Nettopreis 01.01.2025 in €: 3,63 €
- Rabattgruppe: 8
Rohrschelle
Passend für
- GM-X Abflussrohr
- GM-X Befüll- und Entlüftungsleitung für Heizöltanks
- DN 70
Beschreibung
- Schlagstiftlänge: 120 mm
- Ohne Schalldämmeinlage
- Gewicht: 0,2 kg
- Nettopreis 01.01.2025 in €: 5,06 €
- Rabattgruppe: 8
Rohrschelle
Passend für
- GM-X Abflussrohr
- GM-X Befüll- und Entlüftungsleitung für Heizöltanks
- DN 80
Beschreibung
- Schlagstiftlänge: 120 mm
- Ohne Schalldämmeinlage
- Gewicht: 0,2 kg
- Nettopreis 01.01.2025 in €: 6,05 €
- Rabattgruppe: 8
Rohrschelle
Passend für
- GM-X Abflussrohr
- GM-X Befüll- und Entlüftungsleitung für Heizöltanks
- DN 100
Beschreibung
- Schlagstiftlänge: 120 mm
- Ohne Schalldämmeinlage
- Gewicht: 0,2 kg
- Nettopreis 01.01.2025 in €: 6,49 €
- Rabattgruppe: 8
Rohrschelle
Passend für
- GM-X Abflussrohr
- GM-X Befüll- und Entlüftungsleitung für Heizöltanks
- DN 125
Beschreibung
- Schlagstiftlänge: 120 mm
- Ohne Schalldämmeinlage
- Gewicht: 0,3 kg
- Nettopreis 01.01.2025 in €: 11,22 €
- Rabattgruppe: 8
Rohrschelle
Passend für
- GM-X Abflussrohr
- GM-X Befüll- und Entlüftungsleitung für Heizöltanks
- DN 150
Beschreibung
- Schlagstiftlänge: 120 mm
- Ohne Schalldämmeinlage
- Gewicht: 0,4 kg
- Nettopreis 01.01.2025 in €: 14,96 €
- Rabattgruppe: 8
Axialschubsicherung/Schelle
Passend für
- GM-X Verbundrohr
- DN 32
- DN 40
- DN 50
Beschreibung
- Aus Stahl verzinkt
- Abmessungen: l = 40 mm, d = 90 mm, m = 20 mm
- Befestigungslöcher: 6
- Gewicht: 0,2 kg
- Nettopreis 01.01.2025 in €: 33,22 €
- Rabattgruppe: 8
Axialschubsicherung/Schelle
Passend für
- GM-X Verbundrohr
- DN 70
Beschreibung
- Aus Stahl verzinkt
- Abmessungen: l = 50 mm, d = 103 mm, m = 25 mm
- Befestigungslöcher: 6
- Gewicht: 0,3 kg
- Nettopreis 01.01.2025 in €: 34,76 €
- Rabattgruppe: 8
Axialschubsicherung/Schelle
Passend für
- GM-X Verbundrohr
- DN 80
Beschreibung
- Aus Stahl verzinkt
- Abmessungen: l = 50 mm, d = 135 mm, m = 25 mm
- Befestigungslöcher: 6
- Gewicht: 0,3 kg
- Nettopreis 01.01.2025 in €: 34,76 €
- Rabattgruppe: 8
Axialschubsicherung/Schelle
Passend für
- GM-X Verbundrohr
- DN 100
Beschreibung
- Aus Stahl verzinkt
- Abmessungen: l = 50 mm, d = 135 mm, m = 25 mm
- Befestigungslöcher: 6
- Gewicht: 0,3 kg
- Nettopreis 01.01.2025 in €: 34,76 €
- Rabattgruppe: 8
Axialschubsicherung/Schelle
Passend für
- GM-X Verbundrohr
- DN 125
Beschreibung
- Aus Stahl verzinkt
- Abmessungen: l = 85 mm, d = 165 mm, m = 53 mm
- Befestigungslöcher: 6
- Gewicht: 0,4 kg
- Nettopreis 01.01.2025 in €: 37,40 €
- Rabattgruppe: 8
Axialschubsicherung/Schelle
Passend für
- GM-X Verbundrohr
- DN 150
Beschreibung
- Aus Stahl verzinkt
- Abmessungen: l = 50 mm, d = 205 mm, m = 25 mm
- Befestigungslöcher: 6
- Gewicht: 0,5 kg
- Nettopreis 01.01.2025 in €: 37,40 €
- Rabattgruppe: 8
Axialschubsicherung/Schelle
Passend für
- GM-X Verbundrohr
- DN 200
Beschreibung
- Aus Stahl verzinkt
- Abmessungen: l = 60 mm, d = 274 mm, m = 30 mm
- Befestigungslöcher: 8
- Gewicht: 0,8 kg
- Nettopreis 01.01.2025 in €: 39,16 €
- Rabattgruppe: 8
GM-X Gleitmittel
Passend für
- GM-X Abflussrohr
- GM-X Verbundrohr
Beschreibung
- Doseninhalt: 1 Kg
- Gewicht: 1,1 kg
- Nettopreis 01.01.2025 in €: 13,42 €
- Rabattgruppe: 8
ACO VBR-Montagewerkzeug-Set
Passend für
- ACO Verbundrohr GM-X
- DN 100 - DN 200
Beschreibung
- Grundwerkzeug zur Montage/Demontage von Rohren
- Schnellspanner für Rohre DN 100-DN 200
- Material: Edelstahl
- Mit Aufnahme für den Akkuschrauber
- Sicherungs-Stift
- Mit Koffer und Montageanleitung
- Einsatzbereich:
- Zeitsparende, schnelle Rohr-Montage
- Auch für Rohrbögen und Abzweige geeignet
- Nettopreis 01.01.2025 in €: 4309,00 €
- Rabattgruppe: 8
