Bögen

Preisliste
Kontakt
Einbauvorschlag

Produktinformationen

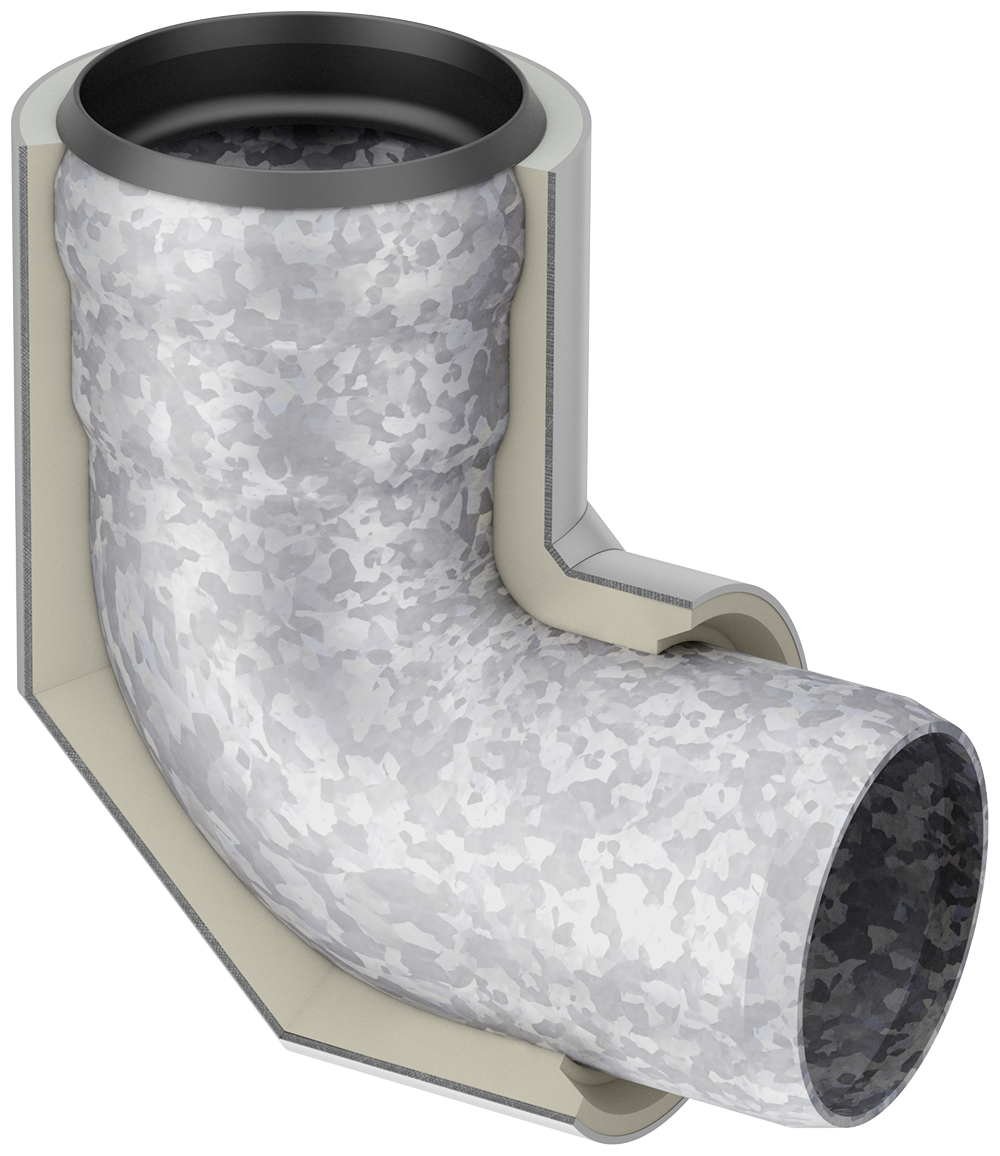

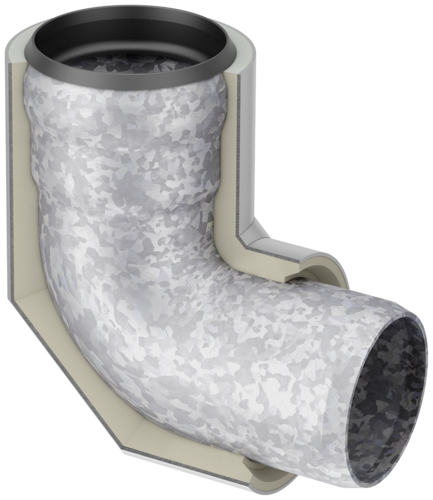

  • Gemäß DIN EN 1123
  • Innenrohr/Außenrohr: Stahl verzinkt
  • Mit zusätzlicher Innenbeschichtung
  • Dämmschicht (PU-Hartschaum, FCKW-frei)
  • Dichtelemente bitte separat bestellen

Infobox

Hinweis: Dichtelemente bitte separat bestellen.

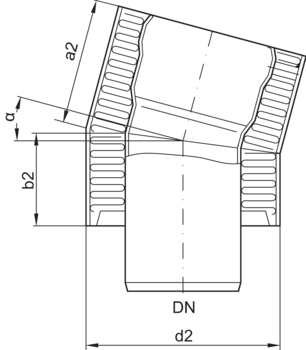

NennweiteAbmessungenGewichtArtikel-Nr.Merken
DN1b2d2
[mm][mm][kg]
BildDN 5039890,60174.51.45
DN 7031,51021,00174.51.46
DN 100441342,60174.51.47
DN 125451643,50174.51.48
DN 150552044,30174.51.49
BildDN 3233890,40174.88.25
DN 4040890,50174.75.52
DN 5044890,70174.51.50
DN 7038,51021,10174.51.51
DN 100541342,70174.51.52
DN 125571643,90174.51.53
DN 150752045,60174.51.54
BildDN 3273890,50174.88.26
DN 4039890,60174.51.55
DN 5049890,80174.51.56
DN 70461021,20174.51.57
DN 80811342,70174.51.58
DN 100641343,00174.51.59
DN 125701644,30174.51.60
DN 150972046,80174.51.61
DN 20015827320,00174.51.64
BildDN 3261890,70174.88.27
DN 4054890,80174.51.71
DN 5069891,00174.51.72
DN 70731021,80174.51.73
DN 801461343,70174.51.74
DN 1001011344,00174.51.75
DN 1251191645,50174.51.77
DN 15018020410,00174.51.78
DN 20033427332,80174.51.79
NennweiteAbmessungenGewichtArtikel-Nr.
DN1b2d2
BildDN 5039 mm89 mm0,6 kg0174.51.45
BildDN 7031,5 mm102 mm1,0 kg0174.51.46
BildDN 10044 mm134 mm2,6 kg0174.51.47
BildDN 12545 mm164 mm3,5 kg0174.51.48
BildDN 15055 mm204 mm4,3 kg0174.51.49
BildDN 3233 mm89 mm0,4 kg0174.88.25
BildDN 4040 mm89 mm0,5 kg0174.75.52
BildDN 5044 mm89 mm0,7 kg0174.51.50
BildDN 7038,5 mm102 mm1,1 kg0174.51.51
BildDN 10054 mm134 mm2,7 kg0174.51.52
BildDN 12557 mm164 mm3,9 kg0174.51.53
BildDN 15075 mm204 mm5,6 kg0174.51.54
BildDN 3273 mm89 mm0,5 kg0174.88.26
BildDN 4039 mm89 mm0,6 kg0174.51.55
BildDN 5049 mm89 mm0,8 kg0174.51.56
BildDN 7046 mm102 mm1,2 kg0174.51.57
BildDN 8081 mm134 mm2,7 kg0174.51.58
BildDN 10064 mm134 mm3,0 kg0174.51.59
BildDN 12570 mm164 mm4,3 kg0174.51.60
BildDN 15097 mm204 mm6,8 kg0174.51.61
BildDN 200158 mm273 mm20,0 kg0174.51.64
BildDN 3261 mm89 mm0,7 kg0174.88.27
BildDN 4054 mm89 mm0,8 kg0174.51.71
BildDN 5069 mm89 mm1,0 kg0174.51.72
BildDN 7073 mm102 mm1,8 kg0174.51.73
BildDN 80146 mm134 mm3,7 kg0174.51.74
BildDN 100101 mm134 mm4,0 kg0174.51.75
BildDN 125119 mm164 mm5,5 kg0174.51.77
BildDN 150180 mm204 mm10,0 kg0174.51.78
BildDN 200334 mm273 mm32,8 kg0174.51.79
Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.
DN 32DN 40DN 50DN 70DN 80DN 100DN 125DN 150DN 200
Für GM-X Rohre 0174.85.810174.14.670174.14.680174.14.690174.14.700174.14.710174.14.730174.14.740174.14.75
Für Übergang auf Rohr 32 mm0174.14.830174.14.84
Für Übergang auf Rohr 38 mm und Kunststoffsiphon 40 mm0174.14.850174.14.86
Für Übergang auf Rohr 48 mm und Kunststoffsiphon 50 mm0174.14.87
Für Übergang von KA-Muffe DN 100 auf GM-X Rohr DN 1000174.14.80
Für Übergang von GM-X Muffe DN 80 auf KA-Rohr DN 800174.14.82
Für Übergang von GM-X Spezialmuffe DN 100 auf KA-Rohr 110 mm0174.14.72
Für Übergang von GM-X Muffe DN 125 auf KA-Rohr 125 mm0174.14.81

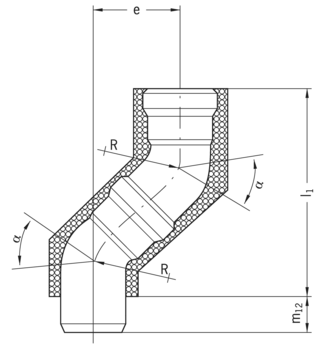

Etagen-Montagemaße

NennweiteRadiusα = 15°α = 15°Gewichtα = 30°α = 30°Gewichtα = 44°α = 44°Gewichtα = 70°α = 70°Gewichtα = 88°α = 88°Gewicht
DNRelelelelel
mmmmmmkgmmmmkgmmmmkgmmmmkgmmmmkg
4028201551,0431601,0611511,2981401,41381431,6
5035,5241791,2511881,4771911,61241771,81511562,0
7050272022,0592182,2922272,41502153,21861933,6
8082,5371834,6823064,81293205,42223176,4280297,4
10070382915,2843135,41313236,02143067,02622718,0
12590403057,0903347,81423528,624234510,030331411,0
150150473548,611041011,218345413,632947017,243044520,0
20030530876340,078080765,6

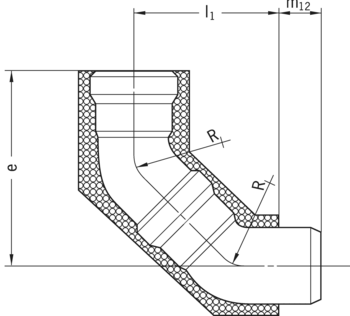

Montagemaße bei Verwendung von 2 Bögen mit gleichem Winkel von 44°

NennweiteRadiusα = 44°α = 44°Gewicht
DNRel
mmmmmmkg
40281141001,2
5035,51441261,6
70501831382,4
8082,52541975,5
100702611956,0
125902852128,6
15015036028013,6
200305 607 470 40,0

Muffenmaße

Nennweite d1d2m1m12s1s2
DNmmmmmmmmmmmm
40428930251,51,8
50538938301,51,8
707310255451,62,0
808913460501,82,0
10010213470602,02,0
12513316475652,52,0
15015920480702,52,0
2002192731201103,22,0

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 40
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.60

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 50
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.61

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 70
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.62

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 80
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.63

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 100
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.64

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 125
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.45.65

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 150
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,4 kg
Artikel-Nr.
0174.45.66

Axialschubsicherung/Schelle

Passend für
  • GM-X Verbundrohr
    • DN 32
    • DN 40
    • DN 50
Beschreibung
  • Aus Stahl verzinkt
  • Abmessungen: l = 40 mm, d = 90 mm, m = 20 mm
  • Befestigungslöcher: 6
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.14

Axialschubsicherung/Schelle

Passend für
  • GM-X Verbundrohr
    • DN 70
Beschreibung
  • Aus Stahl verzinkt
  • Abmessungen: l = 50 mm, d = 103 mm, m = 25 mm
  • Befestigungslöcher: 6
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.45.15

Axialschubsicherung/Schelle

Passend für
  • GM-X Verbundrohr
    • DN 80
Beschreibung
  • Aus Stahl verzinkt
  • Abmessungen: l = 50 mm, d = 135 mm, m = 25 mm
  • Befestigungslöcher: 6
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.45.16

Axialschubsicherung/Schelle

Passend für
  • GM-X Verbundrohr
    • DN 100
Beschreibung
  • Aus Stahl verzinkt
  • Abmessungen: l = 50 mm, d = 135 mm, m = 25 mm
  • Befestigungslöcher: 6
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.45.17

Axialschubsicherung/Schelle

Passend für
  • GM-X Verbundrohr
    • DN 125
Beschreibung
  • Aus Stahl verzinkt
  • Abmessungen: l = 85 mm, d = 165 mm, m = 53 mm
  • Befestigungslöcher: 6
  • Gewicht: 0,4 kg
Artikel-Nr.
0174.45.18

Axialschubsicherung/Schelle

Passend für
  • GM-X Verbundrohr
    • DN 150
Beschreibung
  • Aus Stahl verzinkt
  • Abmessungen: l = 50 mm, d = 205 mm, m = 25 mm
  • Befestigungslöcher: 6
  • Gewicht: 0,5 kg
Artikel-Nr.
0174.45.19

Axialschubsicherung/Schelle

Passend für
  • GM-X Verbundrohr
    • DN 200
Beschreibung
  • Aus Stahl verzinkt
  • Abmessungen: l = 60 mm, d = 274 mm, m = 30 mm
  • Befestigungslöcher: 8
  • Gewicht: 0,8 kg
Artikel-Nr.
0174.45.20

GM-X Gleitmittel

Passend für
  • GM-X Abflussrohr
  • GM-X Verbundrohr
Beschreibung
  • Doseninhalt: 1 Kg
  • Gewicht: 1,1 kg
Artikel-Nr.
0174.14.98
