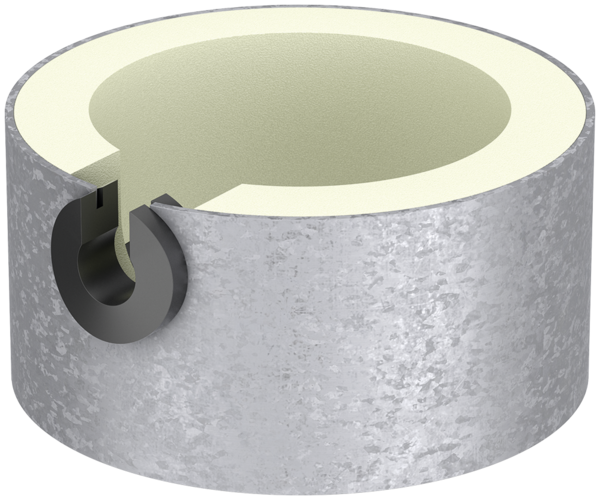

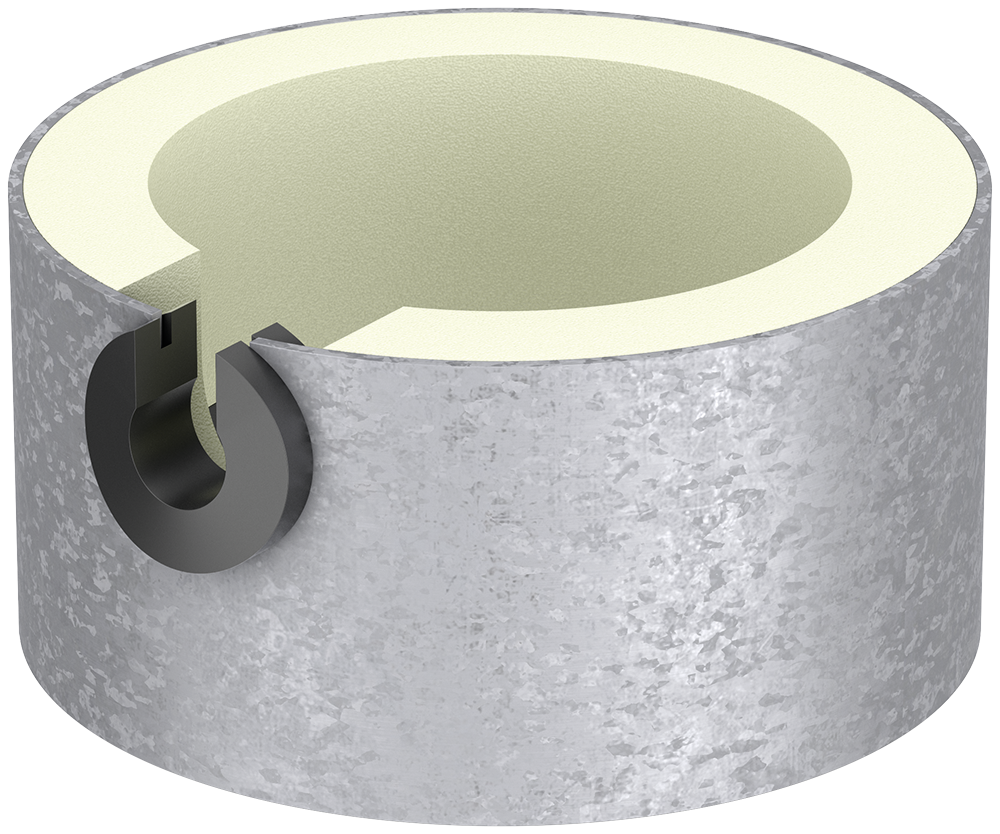

Isolierring


Einbauvorschlag

Produktinformationen

Innenrohr/Außenrohr: Stahl verzinkt
Mit zusätzlicher Innenbeschichtung
Dämmschicht (PU-Hartschaum, FCKW-frei)
Höhe Isolierring: 50 mm

Nennweite	Durchmesser	Artikel-Nr.	Downloads	Merken
DN1	Außen
	[mm]
DN 70	102	0174.94.65
DN 100	133	0174.94.66

Nennweite	Durchmesser	Artikel-Nr.
DN1	Außen	Artikel-Nr.
DN 70	102 mm	0174.94.65
DN 100	133 mm	0174.94.66

	Artikel-Nr.	Artikel-Nr.	Artikel-Nr.	Artikel-Nr.	Artikel-Nr.	Artikel-Nr.	Artikel-Nr.	Artikel-Nr.	Artikel-Nr.
	DN 32	DN 40	DN 50	DN 70	DN 80	DN 100	DN 125	DN 150	DN 200
Für GM-X Rohre	0174.85.81	0174.14.67	0174.14.68	0174.14.69	0174.14.70	0174.14.71	0174.14.73	0174.14.74	0174.14.75
Für Übergang auf Rohr 32 mm		0174.14.83	0174.14.84
Für Übergang auf Rohr 38 mm und Kunststoffsiphon 40 mm		0174.14.85	0174.14.86
Für Übergang auf Rohr 48 mm und Kunststoffsiphon 50 mm			0174.14.87
Für Übergang von KA-Muffe DN 100 auf GM-X Rohr DN 100						0174.14.80
Für Übergang von GM-X Muffe DN 80 auf KA-Rohr DN 80					0174.14.82
Für Übergang von GM-X Spezialmuffe DN 100 auf KA-Rohr 110 mm						0174.14.72
Für Übergang von GM-X Muffe DN 125 auf KA-Rohr 125 mm							0174.14.81

Muffenmaße

Nennweite	d₁	d₂	m₁	m₁₂	s₁	s₂
DN	mm	mm	mm	mm	mm	mm
40	42	89	30	25	1,5	1,8
50	53	89	38	30	1,5	1,8
70	73	102	55	45	1,6	2,0
80	89	134	60	50	1,8	2,0
100	102	134	70	60	2,0	2,0
125	133	164	75	65	2,5	2,0
150	159	204	80	70	2,5	2,0
200	219	273	120	110	3,2	2,0

Rohrschelle

Passend für

GM-X Abflussrohr
GM-X Befüll- und Entlüftungsleitung für Heizöltanks
DN 40

Beschreibung

Schlagstiftlänge: 120 mm
Ohne Schalldämmeinlage
Gewicht: 0,1 kg

Artikel-Nr.
0174.45.60

Rohrschelle

Passend für

GM-X Abflussrohr
GM-X Befüll- und Entlüftungsleitung für Heizöltanks
DN 50

Beschreibung

Schlagstiftlänge: 120 mm
Ohne Schalldämmeinlage
Gewicht: 0,1 kg

Artikel-Nr.
0174.45.61

Rohrschelle

Passend für

GM-X Abflussrohr
GM-X Befüll- und Entlüftungsleitung für Heizöltanks
DN 70

Beschreibung

Schlagstiftlänge: 120 mm
Ohne Schalldämmeinlage
Gewicht: 0,2 kg

Artikel-Nr.
0174.45.62

Rohrschelle

Passend für

GM-X Abflussrohr
GM-X Befüll- und Entlüftungsleitung für Heizöltanks
DN 80

Beschreibung

Schlagstiftlänge: 120 mm
Ohne Schalldämmeinlage
Gewicht: 0,2 kg

Artikel-Nr.
0174.45.63

Rohrschelle

Passend für

GM-X Abflussrohr
GM-X Befüll- und Entlüftungsleitung für Heizöltanks
DN 100

Beschreibung

Schlagstiftlänge: 120 mm
Ohne Schalldämmeinlage
Gewicht: 0,2 kg

Artikel-Nr.
0174.45.64

Rohrschelle

Passend für

GM-X Abflussrohr
GM-X Befüll- und Entlüftungsleitung für Heizöltanks
DN 125

Beschreibung

Schlagstiftlänge: 120 mm
Ohne Schalldämmeinlage
Gewicht: 0,3 kg

Artikel-Nr.
0174.45.65

Rohrschelle

Passend für

GM-X Abflussrohr
GM-X Befüll- und Entlüftungsleitung für Heizöltanks
DN 150

Beschreibung

Schlagstiftlänge: 120 mm
Ohne Schalldämmeinlage
Gewicht: 0,4 kg

Artikel-Nr.
0174.45.66

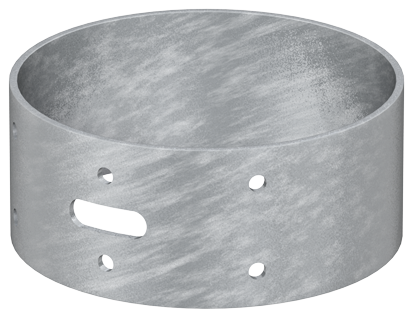

Axialschubsicherung/Schelle


Passend für

GM-X Verbundrohr
- DN 32
- DN 40
- DN 50

Beschreibung

Aus Stahl verzinkt
Abmessungen: l = 40 mm, d = 90 mm, m = 20 mm
Befestigungslöcher: 6
Gewicht: 0,2 kg

Artikel-Nr.
0174.45.14

Axialschubsicherung/Schelle


Passend für

GM-X Verbundrohr
- DN 70

Beschreibung

Aus Stahl verzinkt
Abmessungen: l = 50 mm, d = 103 mm, m = 25 mm
Befestigungslöcher: 6
Gewicht: 0,3 kg

Artikel-Nr.
0174.45.15

Axialschubsicherung/Schelle


Passend für

GM-X Verbundrohr
- DN 80

Beschreibung

Aus Stahl verzinkt
Abmessungen: l = 50 mm, d = 135 mm, m = 25 mm
Befestigungslöcher: 6
Gewicht: 0,3 kg

Artikel-Nr.
0174.45.16

Axialschubsicherung/Schelle


Passend für

GM-X Verbundrohr
- DN 100

Beschreibung

Aus Stahl verzinkt
Abmessungen: l = 50 mm, d = 135 mm, m = 25 mm
Befestigungslöcher: 6
Gewicht: 0,3 kg

Artikel-Nr.
0174.45.17

Axialschubsicherung/Schelle


Passend für

GM-X Verbundrohr
- DN 125

Beschreibung

Aus Stahl verzinkt
Abmessungen: l = 85 mm, d = 165 mm, m = 53 mm
Befestigungslöcher: 6
Gewicht: 0,4 kg

Artikel-Nr.
0174.45.18

Axialschubsicherung/Schelle


Passend für

GM-X Verbundrohr
- DN 150

Beschreibung

Aus Stahl verzinkt
Abmessungen: l = 50 mm, d = 205 mm, m = 25 mm
Befestigungslöcher: 6
Gewicht: 0,5 kg

Artikel-Nr.
0174.45.19

Axialschubsicherung/Schelle


Passend für

GM-X Verbundrohr
- DN 200

Beschreibung

Aus Stahl verzinkt
Abmessungen: l = 60 mm, d = 274 mm, m = 30 mm
Befestigungslöcher: 8
Gewicht: 0,8 kg

Artikel-Nr.
0174.45.20

GM-X Gleitmittel

Passend für

GM-X Abflussrohr
GM-X Verbundrohr

Beschreibung

Doseninhalt: 1 Kg
Gewicht: 1,1 kg

Artikel-Nr.
0174.14.98
