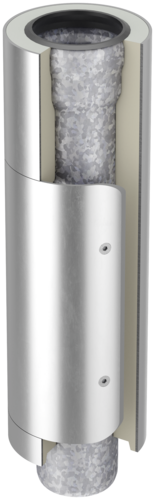

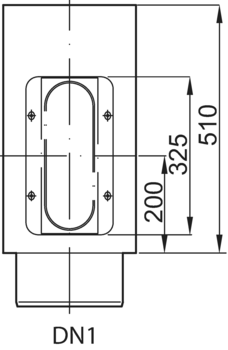

Mit länglicher Reinigungsöffnung
Produktinformationen
- Gemäß DIN EN 1123
- Innenrohr/Außenrohr: Stahl verzinkt
- Mit zusätzlicher Innenbeschichtung
- Dämmschicht (PU-Hartschaum, FCKW-frei)
- Dichtelemente bitte separat bestellen
Infobox
Hinweis: Dichtelemente bitte separat bestellen.
Artikel-Nr. | Artikel-Nr. | Artikel-Nr. | Artikel-Nr. | Artikel-Nr. | Artikel-Nr. | Artikel-Nr. | Artikel-Nr. | Artikel-Nr. | |
DN 32 | DN 40 | DN 50 | DN 70 | DN 80 | DN 100 | DN 125 | DN 150 | DN 200 | |
Für GM-X Rohre | 0174.85.81 | 0174.14.67 | 0174.14.68 | 0174.14.69 | 0174.14.70 | 0174.14.71 | 0174.14.73 | 0174.14.74 | 0174.14.75 |
Für Übergang auf Rohr 32 mm | 0174.14.83 | 0174.14.84 | |||||||
Für Übergang auf Rohr 38 mm und Kunststoffsiphon 40 mm | 0174.14.85 | 0174.14.86 | |||||||
Für Übergang auf Rohr 48 mm und Kunststoffsiphon 50 mm | 0174.14.87 | ||||||||
Für Übergang von KA-Muffe DN 100 auf GM-X Rohr DN 100 | 0174.14.80 | ||||||||
Für Übergang von GM-X Muffe DN 80 auf KA-Rohr DN 80 | 0174.14.82 | ||||||||
Für Übergang von GM-X Spezialmuffe DN 100 auf KA-Rohr 110 mm | 0174.14.72 | ||||||||
Für Übergang von GM-X Muffe DN 125 auf KA-Rohr 125 mm | 0174.14.81 |
Muffenmaße
Nennweite | d1 | d2 | m1 | m12 | s1 | s2 |
DN | mm | mm | mm | mm | mm | mm |
40 | 42 | 89 | 30 | 25 | 1,5 | 1,8 |
50 | 53 | 89 | 38 | 30 | 1,5 | 1,8 |
70 | 73 | 102 | 55 | 45 | 1,6 | 2,0 |
80 | 89 | 134 | 60 | 50 | 1,8 | 2,0 |
100 | 102 | 134 | 70 | 60 | 2,0 | 2,0 |
125 | 133 | 164 | 75 | 65 | 2,5 | 2,0 |
150 | 159 | 204 | 80 | 70 | 2,5 | 2,0 |
200 | 219 | 273 | 120 | 110 | 3,2 | 2,0 |
Rohrschelle
Passend für
- GM-X Abflussrohr
- GM-X Befüll- und Entlüftungsleitung für Heizöltanks
- DN 40
Beschreibung
- Schlagstiftlänge: 120 mm
- Ohne Schalldämmeinlage
- Gewicht: 0,1 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 3,63 €
- Rabattgruppe: 8
Rohrschelle
Passend für
- GM-X Abflussrohr
- GM-X Befüll- und Entlüftungsleitung für Heizöltanks
- DN 50
Beschreibung
- Schlagstiftlänge: 120 mm
- Ohne Schalldämmeinlage
- Gewicht: 0,1 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 3,63 €
- Rabattgruppe: 8
Rohrschelle
Passend für
- GM-X Abflussrohr
- GM-X Befüll- und Entlüftungsleitung für Heizöltanks
- DN 70
Beschreibung
- Schlagstiftlänge: 120 mm
- Ohne Schalldämmeinlage
- Gewicht: 0,2 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 5,06 €
- Rabattgruppe: 8
Rohrschelle
Passend für
- GM-X Abflussrohr
- GM-X Befüll- und Entlüftungsleitung für Heizöltanks
- DN 80
Beschreibung
- Schlagstiftlänge: 120 mm
- Ohne Schalldämmeinlage
- Gewicht: 0,2 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 6,05 €
- Rabattgruppe: 8
Rohrschelle
Passend für
- GM-X Abflussrohr
- GM-X Befüll- und Entlüftungsleitung für Heizöltanks
- DN 100
Beschreibung
- Schlagstiftlänge: 120 mm
- Ohne Schalldämmeinlage
- Gewicht: 0,2 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 6,49 €
- Rabattgruppe: 8
Rohrschelle
Passend für
- GM-X Abflussrohr
- GM-X Befüll- und Entlüftungsleitung für Heizöltanks
- DN 125
Beschreibung
- Schlagstiftlänge: 120 mm
- Ohne Schalldämmeinlage
- Gewicht: 0,3 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 11,22 €
- Rabattgruppe: 8
Rohrschelle
Passend für
- GM-X Abflussrohr
- GM-X Befüll- und Entlüftungsleitung für Heizöltanks
- DN 150
Beschreibung
- Schlagstiftlänge: 120 mm
- Ohne Schalldämmeinlage
- Gewicht: 0,4 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 14,96 €
- Rabattgruppe: 8
Axialschubsicherung/Schelle
Passend für
- GM-X Verbundrohr
- DN 32
- DN 40
- DN 50
Beschreibung
- Aus Stahl verzinkt
- Abmessungen: l = 40 mm, d = 90 mm, m = 20 mm
- Befestigungslöcher: 6
- Gewicht: 0,2 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 33,22 €
- Rabattgruppe: 8
Axialschubsicherung/Schelle
Passend für
- GM-X Verbundrohr
- DN 70
Beschreibung
- Aus Stahl verzinkt
- Abmessungen: l = 50 mm, d = 103 mm, m = 25 mm
- Befestigungslöcher: 6
- Gewicht: 0,3 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 34,76 €
- Rabattgruppe: 8
Axialschubsicherung/Schelle
Passend für
- GM-X Verbundrohr
- DN 80
Beschreibung
- Aus Stahl verzinkt
- Abmessungen: l = 50 mm, d = 135 mm, m = 25 mm
- Befestigungslöcher: 6
- Gewicht: 0,3 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 34,76 €
- Rabattgruppe: 8
Axialschubsicherung/Schelle
Passend für
- GM-X Verbundrohr
- DN 100
Beschreibung
- Aus Stahl verzinkt
- Abmessungen: l = 50 mm, d = 135 mm, m = 25 mm
- Befestigungslöcher: 6
- Gewicht: 0,3 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 34,76 €
- Rabattgruppe: 8
Axialschubsicherung/Schelle
Passend für
- GM-X Verbundrohr
- DN 125
Beschreibung
- Aus Stahl verzinkt
- Abmessungen: l = 85 mm, d = 165 mm, m = 53 mm
- Befestigungslöcher: 6
- Gewicht: 0,4 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 37,40 €
- Rabattgruppe: 8
Axialschubsicherung/Schelle
Passend für
- GM-X Verbundrohr
- DN 150
Beschreibung
- Aus Stahl verzinkt
- Abmessungen: l = 50 mm, d = 205 mm, m = 25 mm
- Befestigungslöcher: 6
- Gewicht: 0,5 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 37,40 €
- Rabattgruppe: 8
Axialschubsicherung/Schelle
Passend für
- GM-X Verbundrohr
- DN 200
Beschreibung
- Aus Stahl verzinkt
- Abmessungen: l = 60 mm, d = 274 mm, m = 30 mm
- Befestigungslöcher: 8
- Gewicht: 0,8 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 39,16 €
- Rabattgruppe: 8
GM-X Gleitmittel
Passend für
- GM-X Abflussrohr
- GM-X Verbundrohr
Beschreibung
- Doseninhalt: 1 Kg
- Gewicht: 1,1 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 13,42 €
- Rabattgruppe: 8
