ACO Haustechnik

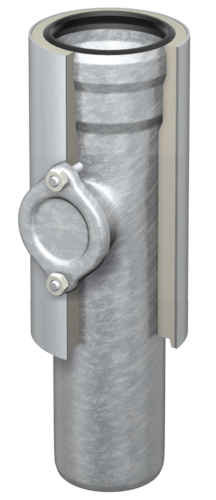

Mit überstehender Reinigungsöffnung

Preisliste
Kontakt
Einbauvorschlag

Produktinformationen

  • Gemäß DIN EN 1123
  • Innenrohr/Außenrohr: Stahl verzinkt
  • Mit zusätzlicher Innenbeschichtung
  • Dämmschicht (PU-Hartschaum, FCKW-frei)
  • Dichtelemente bitte separat bestellen

Infobox

Hinweis: Dichtelemente bitte separat bestellen.

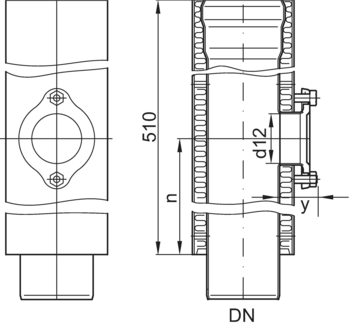

NennweiteAbmessungenGewichtArtikel-Nr.Merken
DN1d12ny
[mm][mm][mm][kg]
BildDN 40383,50174.88.22
DN 7050295154,60174.75.55
DN 8076290276,60174.88.23
DN 10070280207,10174.51.03
DN 12570275209,10174.51.04
NennweiteAbmessungenGewichtArtikel-Nr.
DN1d12ny
BildDN 4038 mm3,5 kg0174.88.22
BildDN 7050 mm295 mm15 mm4,6 kg0174.75.55
BildDN 8076 mm290 mm27 mm6,6 kg0174.88.23
BildDN 10070 mm280 mm20 mm7,1 kg0174.51.03
BildDN 12570 mm275 mm20 mm9,1 kg0174.51.04
Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.
DN 32DN 40DN 50DN 70DN 80DN 100DN 125DN 150DN 200
Für GM-X Rohre 0174.85.810174.14.670174.14.680174.14.690174.14.700174.14.710174.14.730174.14.740174.14.75
Für Übergang auf Rohr 32 mm0174.14.830174.14.84
Für Übergang auf Rohr 38 mm und Kunststoffsiphon 40 mm0174.14.850174.14.86
Für Übergang auf Rohr 48 mm und Kunststoffsiphon 50 mm0174.14.87
Für Übergang von KA-Muffe DN 100 auf GM-X Rohr DN 1000174.14.80
Für Übergang von GM-X Muffe DN 80 auf KA-Rohr DN 800174.14.82
Für Übergang von GM-X Spezialmuffe DN 100 auf KA-Rohr 110 mm0174.14.72
Für Übergang von GM-X Muffe DN 125 auf KA-Rohr 125 mm0174.14.81

Muffenmaße

Nennweite d1d2m1m12s1s2
DNmmmmmmmmmmmm
40428930251,51,8
50538938301,51,8
707310255451,62,0
808913460501,82,0
10010213470602,02,0
12513316475652,52,0
15015920480702,52,0
2002192731201103,22,0

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 40
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.60

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 50
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.61

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 70
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.62

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 80
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.63

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 100
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.64

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 125
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.45.65

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 150
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,4 kg
Artikel-Nr.
0174.45.66

Axialschubsicherung/Schelle

Passend für
  • GM-X Verbundrohr
    • DN 32
    • DN 40
    • DN 50
Beschreibung
  • Aus Stahl verzinkt
  • Abmessungen: l = 40 mm, d = 90 mm, m = 20 mm
  • Befestigungslöcher: 6
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.14

Axialschubsicherung/Schelle

Passend für
  • GM-X Verbundrohr
    • DN 70
Beschreibung
  • Aus Stahl verzinkt
  • Abmessungen: l = 50 mm, d = 103 mm, m = 25 mm
  • Befestigungslöcher: 6
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.45.15

Axialschubsicherung/Schelle

Passend für
  • GM-X Verbundrohr
    • DN 80
Beschreibung
  • Aus Stahl verzinkt
  • Abmessungen: l = 50 mm, d = 135 mm, m = 25 mm
  • Befestigungslöcher: 6
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.45.16

Axialschubsicherung/Schelle

Passend für
  • GM-X Verbundrohr
    • DN 100
Beschreibung
  • Aus Stahl verzinkt
  • Abmessungen: l = 50 mm, d = 135 mm, m = 25 mm
  • Befestigungslöcher: 6
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.45.17

Axialschubsicherung/Schelle

Passend für
  • GM-X Verbundrohr
    • DN 125
Beschreibung
  • Aus Stahl verzinkt
  • Abmessungen: l = 85 mm, d = 165 mm, m = 53 mm
  • Befestigungslöcher: 6
  • Gewicht: 0,4 kg
Artikel-Nr.
0174.45.18

Axialschubsicherung/Schelle

Passend für
  • GM-X Verbundrohr
    • DN 150
Beschreibung
  • Aus Stahl verzinkt
  • Abmessungen: l = 50 mm, d = 205 mm, m = 25 mm
  • Befestigungslöcher: 6
  • Gewicht: 0,5 kg
Artikel-Nr.
0174.45.19

Axialschubsicherung/Schelle

Passend für
  • GM-X Verbundrohr
    • DN 200
Beschreibung
  • Aus Stahl verzinkt
  • Abmessungen: l = 60 mm, d = 274 mm, m = 30 mm
  • Befestigungslöcher: 8
  • Gewicht: 0,8 kg
Artikel-Nr.
0174.45.20

GM-X Gleitmittel

Passend für
  • GM-X Abflussrohr
  • GM-X Verbundrohr
Beschreibung
  • Doseninhalt: 1 Kg
  • Gewicht: 1,1 kg
Artikel-Nr.
0174.14.98
