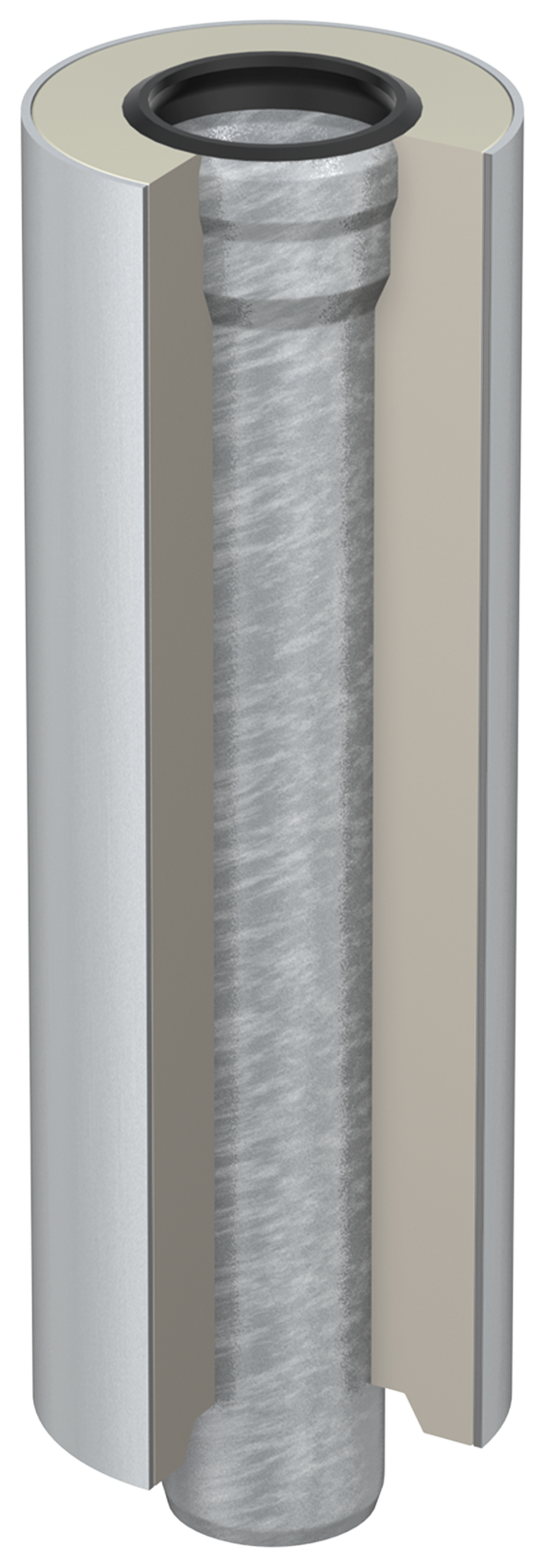

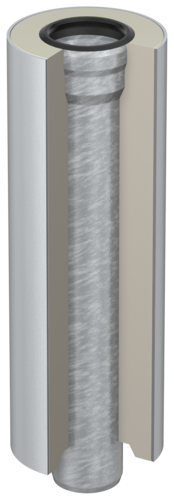

Standardausführung

Preisliste
Kontakt
Einbauvorschlag

Produktinformationen

  • Gemäß DIN EN 1123
  • Innenrohr/Außenrohr: Stahl verzinkt
  • Mit zusätzlicher Innenbeschichtung
  • Dämmschicht (PU-Hartschaum, FCKW-frei)
  • Dichtelemente bitte separat bestellen

Infobox

Hinweis: Dichtelemente bitte separat bestellen.

NennweiteDurchmesserGewichtArtikel-Nr.Merken
DN1Außen
[mm][kg]
BildDN 32891,50174.88.11
DN 40891,50174.50.30
DN 50891,70174.50.31
DN 701022,40174.50.32
DN 801343,30174.50.33
DN 1001343,60174.50.34
DN 1251644,90174.50.35
DN 1502046,00174.50.36
DN 2002738,00174.50.37
BildDN 32893,00174.88.12
DN 40893,00174.50.38
DN 50843,50174.50.39
DN 701024,60174.50.40
DN 801346,40174.50.41
DN 1001347,10174.50.42
DN 1251649,10174.50.43
DN 15020411,50174.50.44
DN 20027318,70174.50.45
BildDN 40894,40174.50.46
DN 50895,00174.50.47
DN 701026,80174.50.48
DN 801349,60174.50.49
DN 10013410,60174.50.50
DN 12516414,00174.50.51
DN 15020417,50174.50.52
BildDN 32896,00174.88.13
DN 40896,10174.50.53
DN 50896,50174.50.54
DN 701028,90174.50.55
DN 8013413,20174.50.56
DN 10013412,60174.50.57
DN 12516417,80174.50.58
DN 15020423,00174.50.59
DN 20027338,30174.50.60
BildDN 32899,00174.88.14
DN 40899,10174.50.61
DN 50899,50174.50.62
DN 7010213,40174.50.63
DN 8013419,20174.50.64
DN 10013419,80174.50.65
DN 12516427,00174.50.66
DN 15020434,60174.50.67
DN 20027356,00174.50.68
BildDN 328912,20174.88.15
DN 408912,30174.50.69
DN 508912,50174.50.70
DN 7010218,00174.50.71
DN 8013426,20174.50.72
DN 10013425,30174.50.73
DN 12516435,50174.50.74
DN 15020446,00174.50.75
DN 20027373,70174.50.76
BildDN 508915,50174.50.77
DN 7010222,90174.50.78
DN 8013433,50174.50.79
DN 10013435,00174.50.80
DN 12516444,00174.50.81
DN 15020480,80174.50.82
BildDN 408918,00174.50.86
DN 508919,50174.50.87
DN 7010227,00174.50.88
DN 8013437,00174.50.89
DN 10013437,80174.50.90
DN 12516453,50174.50.91
DN 15020469,00174.50.92
NennweiteDurchmesserGewichtArtikel-Nr.
DN1Außen
BildDN 3289 mm1,5 kg0174.88.11
BildDN 4089 mm1,5 kg0174.50.30
BildDN 5089 mm1,7 kg0174.50.31
BildDN 70102 mm2,4 kg0174.50.32
BildDN 80134 mm3,3 kg0174.50.33
BildDN 100134 mm3,6 kg0174.50.34
BildDN 125164 mm4,9 kg0174.50.35
BildDN 150204 mm6,0 kg0174.50.36
BildDN 200273 mm8,0 kg0174.50.37
BildDN 3289 mm3,0 kg0174.88.12
BildDN 4089 mm3,0 kg0174.50.38
BildDN 5084 mm3,5 kg0174.50.39
BildDN 70102 mm4,6 kg0174.50.40
BildDN 80134 mm6,4 kg0174.50.41
BildDN 100134 mm7,1 kg0174.50.42
BildDN 125164 mm9,1 kg0174.50.43
BildDN 150204 mm11,5 kg0174.50.44
BildDN 200273 mm18,7 kg0174.50.45
BildDN 4089 mm4,4 kg0174.50.46
BildDN 5089 mm5,0 kg0174.50.47
BildDN 70102 mm6,8 kg0174.50.48
BildDN 80134 mm9,6 kg0174.50.49
BildDN 100134 mm10,6 kg0174.50.50
BildDN 125164 mm14,0 kg0174.50.51
BildDN 150204 mm17,5 kg0174.50.52
BildDN 3289 mm6,0 kg0174.88.13
BildDN 4089 mm6,1 kg0174.50.53
BildDN 5089 mm6,5 kg0174.50.54
BildDN 70102 mm8,9 kg0174.50.55
BildDN 80134 mm13,2 kg0174.50.56
BildDN 100134 mm12,6 kg0174.50.57
BildDN 125164 mm17,8 kg0174.50.58
BildDN 150204 mm23,0 kg0174.50.59
BildDN 200273 mm38,3 kg0174.50.60
BildDN 3289 mm9,0 kg0174.88.14
BildDN 4089 mm9,1 kg0174.50.61
BildDN 5089 mm9,5 kg0174.50.62
BildDN 70102 mm13,4 kg0174.50.63
BildDN 80134 mm19,2 kg0174.50.64
BildDN 100134 mm19,8 kg0174.50.65
BildDN 125164 mm27,0 kg0174.50.66
BildDN 150204 mm34,6 kg0174.50.67
BildDN 200273 mm56,0 kg0174.50.68
BildDN 3289 mm12,2 kg0174.88.15
BildDN 4089 mm12,3 kg0174.50.69
BildDN 5089 mm12,5 kg0174.50.70
BildDN 70102 mm18,0 kg0174.50.71
BildDN 80134 mm26,2 kg0174.50.72
BildDN 100134 mm25,3 kg0174.50.73
BildDN 125164 mm35,5 kg0174.50.74
BildDN 150204 mm46,0 kg0174.50.75
BildDN 200273 mm73,7 kg0174.50.76
BildDN 5089 mm15,5 kg0174.50.77
BildDN 70102 mm22,9 kg0174.50.78
BildDN 80134 mm33,5 kg0174.50.79
BildDN 100134 mm35,0 kg0174.50.80
BildDN 125164 mm44,0 kg0174.50.81
BildDN 150204 mm80,8 kg0174.50.82
BildDN 4089 mm18,0 kg0174.50.86
BildDN 5089 mm19,5 kg0174.50.87
BildDN 70102 mm27,0 kg0174.50.88
BildDN 80134 mm37,0 kg0174.50.89
BildDN 100134 mm37,8 kg0174.50.90
BildDN 125164 mm53,5 kg0174.50.91
BildDN 150204 mm69,0 kg0174.50.92
Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.Artikel-Nr.
DN 32DN 40DN 50DN 70DN 80DN 100DN 125DN 150DN 200
Für GM-X Rohre 0174.85.810174.14.670174.14.680174.14.690174.14.700174.14.710174.14.730174.14.740174.14.75
Für Übergang auf Rohr 32 mm0174.14.830174.14.84
Für Übergang auf Rohr 38 mm und Kunststoffsiphon 40 mm0174.14.850174.14.86
Für Übergang auf Rohr 48 mm und Kunststoffsiphon 50 mm0174.14.87
Für Übergang von KA-Muffe DN 100 auf GM-X Rohr DN 1000174.14.80
Für Übergang von GM-X Muffe DN 80 auf KA-Rohr DN 800174.14.82
Für Übergang von GM-X Spezialmuffe DN 100 auf KA-Rohr 110 mm0174.14.72
Für Übergang von GM-X Muffe DN 125 auf KA-Rohr 125 mm0174.14.81

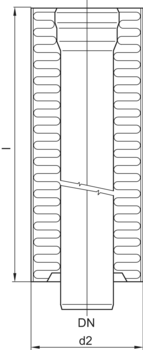

Muffenmaße

Nennweite d1d2m1m12s1s2
DNmmmmmmmmmmmm
40428930251,51,8
50538938301,51,8
707310255451,62,0
808913460501,82,0
10010213470602,02,0
12513316475652,52,0
15015920480702,52,0
2002192731201103,22,0

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 40
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.60

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 50
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.61

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 70
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.62

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 80
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.63

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 100
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.64

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 125
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.45.65

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 150
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,4 kg
Artikel-Nr.
0174.45.66

Axialschubsicherung/Schelle

Passend für
  • GM-X Verbundrohr
    • DN 32
    • DN 40
    • DN 50
Beschreibung
  • Aus Stahl verzinkt
  • Abmessungen: l = 40 mm, d = 90 mm, m = 20 mm
  • Befestigungslöcher: 6
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.14

Axialschubsicherung/Schelle

Passend für
  • GM-X Verbundrohr
    • DN 70
Beschreibung
  • Aus Stahl verzinkt
  • Abmessungen: l = 50 mm, d = 103 mm, m = 25 mm
  • Befestigungslöcher: 6
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.45.15

Axialschubsicherung/Schelle

Passend für
  • GM-X Verbundrohr
    • DN 80
Beschreibung
  • Aus Stahl verzinkt
  • Abmessungen: l = 50 mm, d = 135 mm, m = 25 mm
  • Befestigungslöcher: 6
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.45.16

Axialschubsicherung/Schelle

Passend für
  • GM-X Verbundrohr
    • DN 100
Beschreibung
  • Aus Stahl verzinkt
  • Abmessungen: l = 50 mm, d = 135 mm, m = 25 mm
  • Befestigungslöcher: 6
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.45.17

Axialschubsicherung/Schelle

Passend für
  • GM-X Verbundrohr
    • DN 125
Beschreibung
  • Aus Stahl verzinkt
  • Abmessungen: l = 85 mm, d = 165 mm, m = 53 mm
  • Befestigungslöcher: 6
  • Gewicht: 0,4 kg
Artikel-Nr.
0174.45.18

Axialschubsicherung/Schelle

Passend für
  • GM-X Verbundrohr
    • DN 150
Beschreibung
  • Aus Stahl verzinkt
  • Abmessungen: l = 50 mm, d = 205 mm, m = 25 mm
  • Befestigungslöcher: 6
  • Gewicht: 0,5 kg
Artikel-Nr.
0174.45.19

Axialschubsicherung/Schelle

Passend für
  • GM-X Verbundrohr
    • DN 200
Beschreibung
  • Aus Stahl verzinkt
  • Abmessungen: l = 60 mm, d = 274 mm, m = 30 mm
  • Befestigungslöcher: 8
  • Gewicht: 0,8 kg
Artikel-Nr.
0174.45.20

GM-X Gleitmittel

Passend für
  • GM-X Abflussrohr
  • GM-X Verbundrohr
Beschreibung
  • Doseninhalt: 1 Kg
  • Gewicht: 1,1 kg
Artikel-Nr.
0174.14.98
