ACO Haustechnik

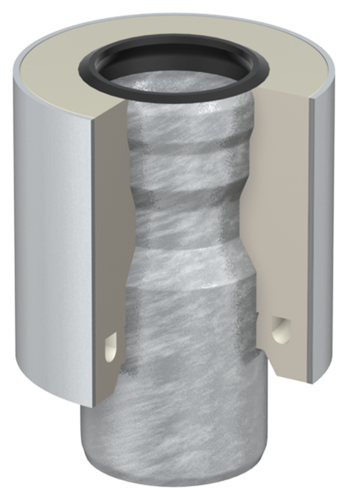

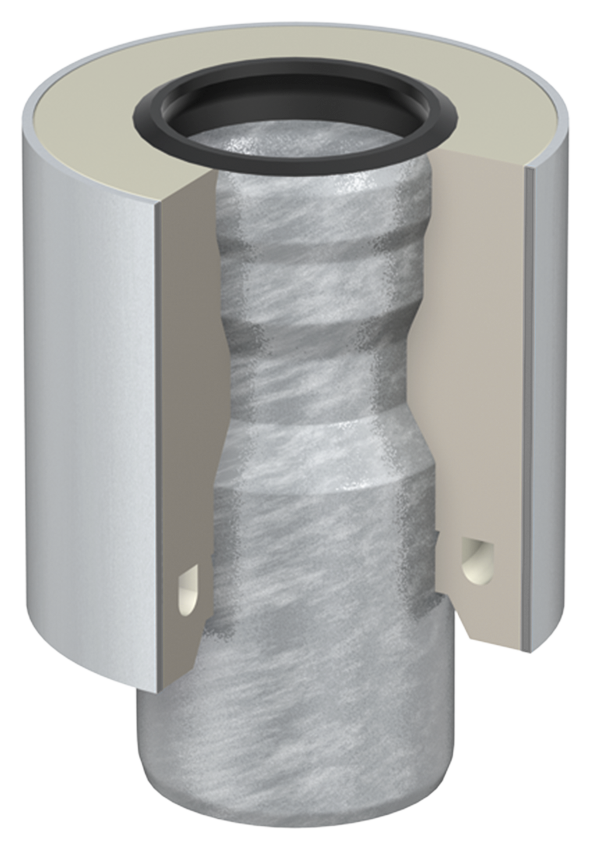

Konzentrisch

Einbauvorschlag

Produktinformationen

Gemäß DIN EN 1123
Innenrohr/Außenrohr: Stahl verzinkt
Mit zusätzlicher Innenbeschichtung
Dämmschicht (PU-Hartschaum, FCKW-frei)
Dichtelemente bitte separat bestellen

Infobox

Hinweis: Dichtelemente bitte separat bestellen.

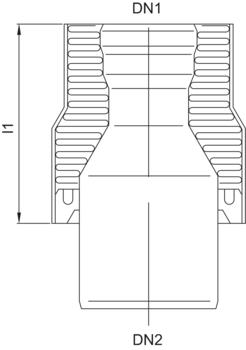

	Nennweite		Abmessungen	Gewicht	Artikel-Nr.	Downloads	Merken
	DN1	DN2	l1	Gewicht
			[mm]	[kg]
	DN 32	DN 40	108	0,7	0174.88.19
	DN 32	DN 50	108	0,8	0174.88.20
	DN 40	DN 50	85	0,9	0174.51.91
	DN 40	DN 70	105	1,0	0174.51.92
	DN 50	DN 70	103	1,0	0174.51.93
	DN 50	DN 80	113	1,3	0174.75.53
	DN 70	DN 80	105	1,4	0174.51.94
	DN 50	DN 100	138	1,95	0174.51.95
	DN 70	DN 100	135	1,9	0174.51.96
	DN 80	DN 100	140	2,5	0174.51.97
	DN 100	DN 125	170	3,2	0174.51.98
	DN 100	DN 150	170	12,0	0174.51.99
	DN 125	DN 150	160	3,6	0174.52.00
	DN 150	DN 200	205	7,4	0174.52.01

	Nennweite		Abmessungen	Gewicht	Artikel-Nr.
	DN1	DN2	l1	Gewicht	Artikel-Nr.
	DN 32	DN 40	108 mm	0,7 kg	0174.88.19
	DN 32	DN 50	108 mm	0,8 kg	0174.88.20
	DN 40	DN 50	85 mm	0,9 kg	0174.51.91
	DN 40	DN 70	105 mm	1,0 kg	0174.51.92
	DN 50	DN 70	103 mm	1,0 kg	0174.51.93
	DN 50	DN 80	113 mm	1,3 kg	0174.75.53
	DN 70	DN 80	105 mm	1,4 kg	0174.51.94
	DN 50	DN 100	138 mm	1,95 kg	0174.51.95
	DN 70	DN 100	135 mm	1,9 kg	0174.51.96
	DN 80	DN 100	140 mm	2,5 kg	0174.51.97
	DN 100	DN 125	170 mm	3,2 kg	0174.51.98
	DN 100	DN 150	170 mm	12,0 kg	0174.51.99
	DN 125	DN 150	160 mm	3,6 kg	0174.52.00
	DN 150	DN 200	205 mm	7,4 kg	0174.52.01

	Artikel-Nr.	Artikel-Nr.	Artikel-Nr.	Artikel-Nr.	Artikel-Nr.	Artikel-Nr.	Artikel-Nr.	Artikel-Nr.	Artikel-Nr.
	DN 32	DN 40	DN 50	DN 70	DN 80	DN 100	DN 125	DN 150	DN 200
Für GM-X Rohre	0174.85.81	0174.14.67	0174.14.68	0174.14.69	0174.14.70	0174.14.71	0174.14.73	0174.14.74	0174.14.75
Für Übergang auf Rohr 32 mm		0174.14.83	0174.14.84
Für Übergang auf Rohr 38 mm und Kunststoffsiphon 40 mm		0174.14.85	0174.14.86
Für Übergang auf Rohr 48 mm und Kunststoffsiphon 50 mm			0174.14.87
Für Übergang von KA-Muffe DN 100 auf GM-X Rohr DN 100						0174.14.80
Für Übergang von GM-X Muffe DN 80 auf KA-Rohr DN 80					0174.14.82
Für Übergang von GM-X Spezialmuffe DN 100 auf KA-Rohr 110 mm						0174.14.72
Für Übergang von GM-X Muffe DN 125 auf KA-Rohr 125 mm							0174.14.81

Muffenmaße

Nennweite	d₁	d₂	m₁	m₁₂	s₁	s₂
DN	mm	mm	mm	mm	mm	mm
40	42	89	30	25	1,5	1,8
50	53	89	38	30	1,5	1,8
70	73	102	55	45	1,6	2,0
80	89	134	60	50	1,8	2,0
100	102	134	70	60	2,0	2,0
125	133	164	75	65	2,5	2,0
150	159	204	80	70	2,5	2,0
200	219	273	120	110	3,2	2,0

Rohrschelle

Passend für

GM-X Abflussrohr
GM-X Befüll- und Entlüftungsleitung für Heizöltanks
DN 40

Beschreibung

Schlagstiftlänge: 120 mm
Ohne Schalldämmeinlage
Gewicht: 0,1 kg

Artikel-Nr.
0174.45.60

Rohrschelle

Passend für

GM-X Abflussrohr
GM-X Befüll- und Entlüftungsleitung für Heizöltanks
DN 50

Beschreibung

Schlagstiftlänge: 120 mm
Ohne Schalldämmeinlage
Gewicht: 0,1 kg

Artikel-Nr.
0174.45.61

Rohrschelle

Passend für

GM-X Abflussrohr
GM-X Befüll- und Entlüftungsleitung für Heizöltanks
DN 70

Beschreibung

Schlagstiftlänge: 120 mm
Ohne Schalldämmeinlage
Gewicht: 0,2 kg

Artikel-Nr.
0174.45.62

Rohrschelle

Passend für

GM-X Abflussrohr
GM-X Befüll- und Entlüftungsleitung für Heizöltanks
DN 80

Beschreibung

Schlagstiftlänge: 120 mm
Ohne Schalldämmeinlage
Gewicht: 0,2 kg

Artikel-Nr.
0174.45.63

Rohrschelle

Passend für

GM-X Abflussrohr
GM-X Befüll- und Entlüftungsleitung für Heizöltanks
DN 100

Beschreibung

Schlagstiftlänge: 120 mm
Ohne Schalldämmeinlage
Gewicht: 0,2 kg

Artikel-Nr.
0174.45.64

Rohrschelle

Passend für

GM-X Abflussrohr
GM-X Befüll- und Entlüftungsleitung für Heizöltanks
DN 125

Beschreibung

Schlagstiftlänge: 120 mm
Ohne Schalldämmeinlage
Gewicht: 0,3 kg

Artikel-Nr.
0174.45.65

Rohrschelle

Passend für

GM-X Abflussrohr
GM-X Befüll- und Entlüftungsleitung für Heizöltanks
DN 150

Beschreibung

Schlagstiftlänge: 120 mm
Ohne Schalldämmeinlage
Gewicht: 0,4 kg

Artikel-Nr.
0174.45.66

Axialschubsicherung/Schelle


Passend für

GM-X Verbundrohr
- DN 32
- DN 40
- DN 50

Beschreibung

Aus Stahl verzinkt
Abmessungen: l = 40 mm, d = 90 mm, m = 20 mm
Befestigungslöcher: 6
Gewicht: 0,2 kg

Artikel-Nr.
0174.45.14

Axialschubsicherung/Schelle


Passend für

GM-X Verbundrohr
- DN 70

Beschreibung

Aus Stahl verzinkt
Abmessungen: l = 50 mm, d = 103 mm, m = 25 mm
Befestigungslöcher: 6
Gewicht: 0,3 kg

Artikel-Nr.
0174.45.15

Axialschubsicherung/Schelle


Passend für

GM-X Verbundrohr
- DN 80

Beschreibung

Aus Stahl verzinkt
Abmessungen: l = 50 mm, d = 135 mm, m = 25 mm
Befestigungslöcher: 6
Gewicht: 0,3 kg

Artikel-Nr.
0174.45.16

Axialschubsicherung/Schelle


Passend für

GM-X Verbundrohr
- DN 100

Beschreibung

Aus Stahl verzinkt
Abmessungen: l = 50 mm, d = 135 mm, m = 25 mm
Befestigungslöcher: 6
Gewicht: 0,3 kg

Artikel-Nr.
0174.45.17

Axialschubsicherung/Schelle


Passend für

GM-X Verbundrohr
- DN 125

Beschreibung

Aus Stahl verzinkt
Abmessungen: l = 85 mm, d = 165 mm, m = 53 mm
Befestigungslöcher: 6
Gewicht: 0,4 kg

Artikel-Nr.
0174.45.18

Axialschubsicherung/Schelle


Passend für

GM-X Verbundrohr
- DN 150

Beschreibung

Aus Stahl verzinkt
Abmessungen: l = 50 mm, d = 205 mm, m = 25 mm
Befestigungslöcher: 6
Gewicht: 0,5 kg

Artikel-Nr.
0174.45.19

Axialschubsicherung/Schelle


Passend für

GM-X Verbundrohr
- DN 200

Beschreibung

Aus Stahl verzinkt
Abmessungen: l = 60 mm, d = 274 mm, m = 30 mm
Befestigungslöcher: 8
Gewicht: 0,8 kg

Artikel-Nr.
0174.45.20

GM-X Gleitmittel

Passend für

GM-X Abflussrohr
GM-X Verbundrohr

Beschreibung

Doseninhalt: 1 Kg
Gewicht: 1,1 kg

Artikel-Nr.
0174.14.98
