ACO Haustechnik

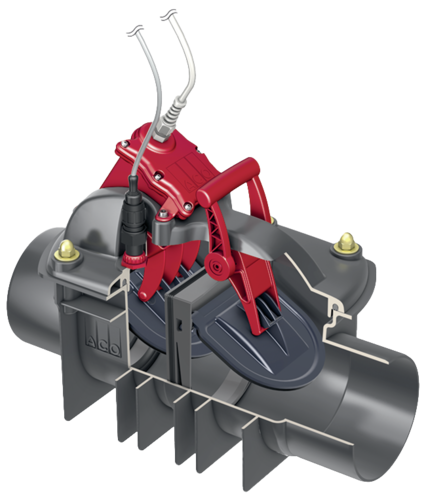

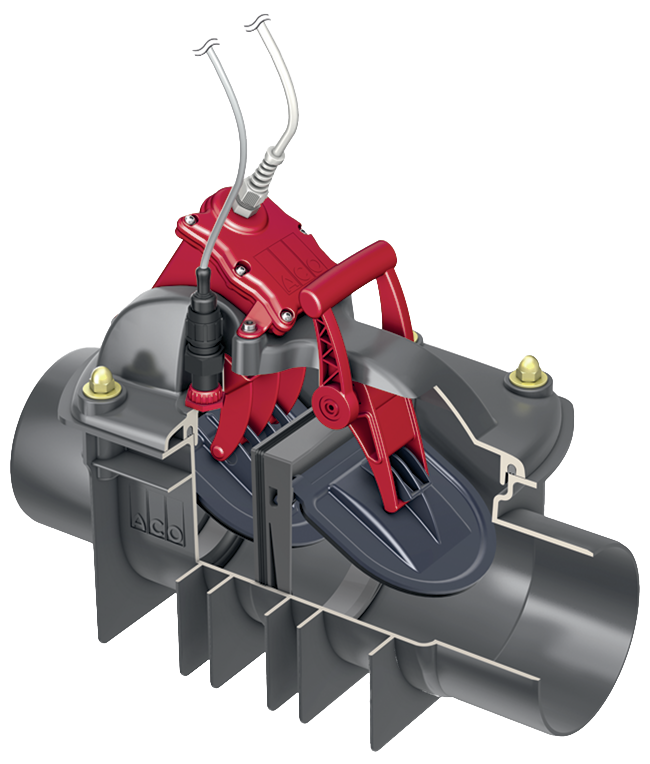

Quatrix‑K – für freiliegende Rohrleitungen

Produktvorteile

  • Nur 12 mm Gefällesprung
  • Nur 71 cm Montageöffnung ohne Gegengefälle
  • Optimal für den Sanierungsfall
  • Kamerabefahrbar
  • Messsystem mit Drucksensor im Gehäuse erleichtert das Verlegen der Steuerleitung und sorgt für störungsfreien Betrieb.

Produktinformationen

  • Aus Kunststoff
  • Zum Einbau in freiliegende Rohrleitungen
  • Typ 3F geprüft gemäß DIN EN 13564
  • Mit 2-facher Rückstausicherung
    • Mit 1 automatischem Betriebsverschluss

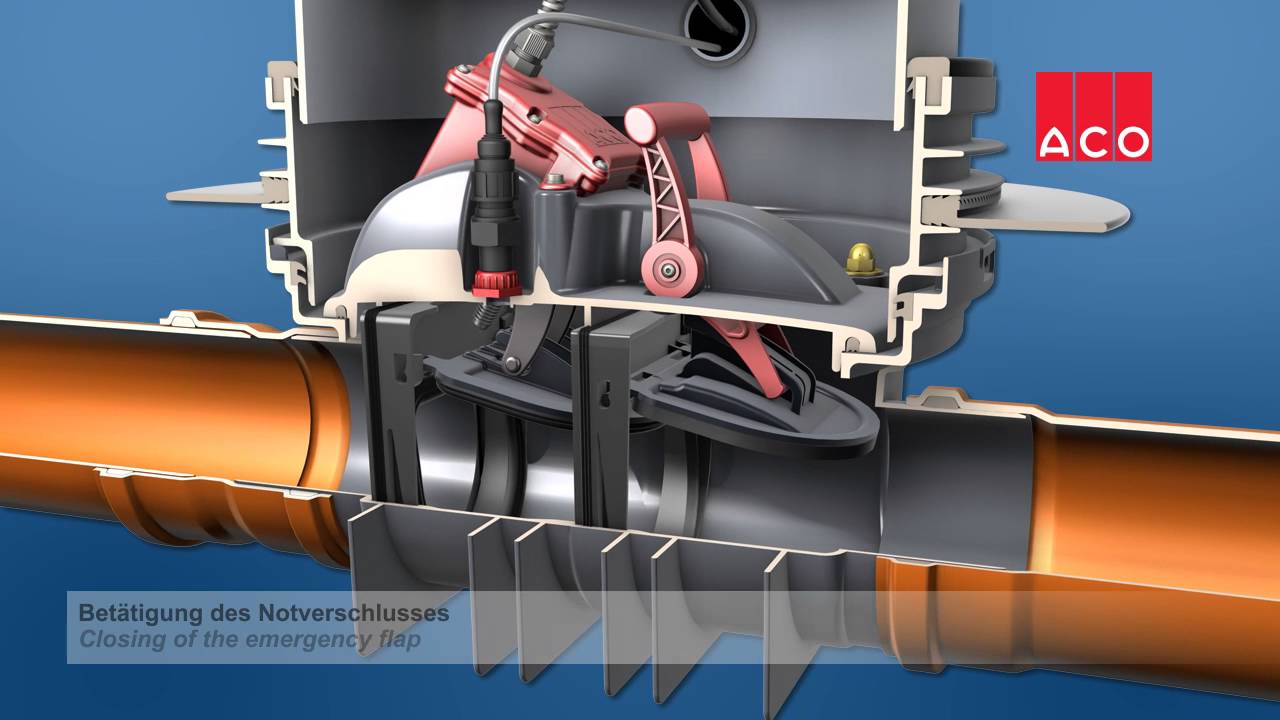

    • Mit 1 manuellem Notverschluss
  • Mit großer Reinigungs- und Wartungsöffnung und Prüfrohr
  • Mit steckerfertigem, elektrischem Steuergerät IP 54 mit integrierter 4-wöchiger Selbstüberwachung
  • Mit optischer und akustischer Rückstaumeldung
  • Mit Notstromversorgung
  • Mit potenzialfreiem Kontakt für Fernmeldung
  • Motor überflutungssicher IP 68 (3 m, 24 h)
  • Kabellänge: 5 m (Erweiterung auf 30 m möglich)
  • Anschlussrohre werkseitig als Spitzenden ausgebildet
EinbauBeschreibungNennweiteGewichtArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
[kg]
Zum Einbau in freiliegende Rohrleitungen
  • Typ 3F, geeignet für
    • Fäkalienhaltiges (Schwarzwasser)
    • Fäkalienfreies (Grauwasser) Abwasser gemäß DIN EN 13564
DN 1009,16203682.747,52 €7
DN 1259,16204862.853,52 €7
DN 1509,16203692.938,32 €7
EinbauBeschreibungNennweiteGewichtArtikel-Nr.
Zum Einbau in freiliegende Rohrleitungen
  • Typ 3F, geeignet für
    • Fäkalienhaltiges (Schwarzwasser)
    • Fäkalienfreies (Grauwasser) Abwasser gemäß DIN EN 13564
DN 1009,1 kg620368
Zum Einbau in freiliegende Rohrleitungen
  • Typ 3F, geeignet für
    • Fäkalienhaltiges (Schwarzwasser)
    • Fäkalienfreies (Grauwasser) Abwasser gemäß DIN EN 13564
DN 1259,1 kg620486
Zum Einbau in freiliegende Rohrleitungen
  • Typ 3F, geeignet für
    • Fäkalienhaltiges (Schwarzwasser)
    • Fäkalienfreies (Grauwasser) Abwasser gemäß DIN EN 13564
DN 1509,1 kg620369

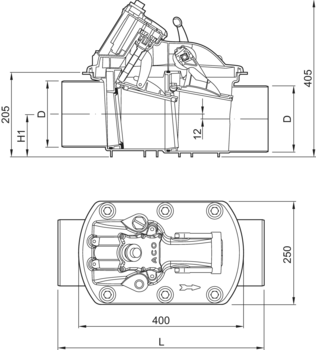

Maßzeichnung
NennweiteAbmessungenAussparung
DLH1
[mm][mm][mm][mm]
DN 10011046079350 x 710
DN 12512546986350 x 730
DN 150160504104350 x 820

Signalhupe

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • Betriebsspannung: 230 V AC
  • Stromaufnahme: 30 mA
  • Abmessung: ∅62x85 mm (L/B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,3 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 306,34 €
  • Rabattgruppe: 12

Blitzleuchte

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • 230 V
  • Stromaufnahme: 70 mA
  • Gewicht: 0,5 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 381,60 €
  • Rabattgruppe: 12

Blitzleuchte

Passend für
  • Signalanlage
  • Signalanlage mit GSM-Modul
Beschreibung
  • 12 V DC
  • Stromaufnahme: 500 mA
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 436,72 €
  • Rabattgruppe: 12

Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Muli-Hebeanlagen
  • Pumpstationen
  • Einbausets
Beschreibung
  • Parametrisierbar per App (Android & iOs)
  • Netzunabhängiger Alarm per 12 V Bleigel-Akku
  • Optische und Akustische Alarmmeldung
    • Frei konfigurierbare Eingänge
    • 6 digitale mit LED- Zustandsanzeige
  • 1 analoger
  • 1 Alarmausgang 12 V
  • Weiterleitung der Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
  • Schutzarzt: IP54
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Gewicht: 2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1.333,48 €
  • Rabattgruppe: 12

Verlängerungskabel für Antenne GSM Modul

Passend für
  • GSM - Modul
Beschreibung
  • Länge inkl. Anschlüsse: ca. 15 m
  • Kabel-Typ: RG58
  • Anschlüsse:1 x SMA Stecker (SMA/M) und 1 x SMA Buchse (SMA/F)
  • Es darf pro GSM- Modul nur max. ein Verlängerungskabel verwendet werden
  • Nutzbar im Temperaturbereich: ‑20 °C bis 85 °C

Signalanlage

Passend für
  • Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
  • Alle Muli Abwasserhebeanlagen
  • Vorbehälteranlage-duo
  • Muli-Max
  • Powerlift–P/Powerlift-P/F-H
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-K (Unterflur)
    • Duo
  • LipuLift-P
Beschreibung
  • Selbstaufladend
  • Mit potentialfreiem Kontakt
  • Optisch und akustisch
  • Ohne Kontaktgeber
  • Zur Montage außerhalb des Ex-Bereiches
  • Abmessungen: 175 x 125 x 75 mm B x H x T
  • Schutzart: IP65
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Steckerfertig mit Kabel: 2 m
  • Gewicht: 1,4 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 401,74 €
  • Rabattgruppe: 12

Set aus Anschluss- und Überflutungsmodul

Passend für
  • Rückstauverschlüsse Triplex-K
  • DN 100 – DN 150
  • Rückstauverschlüsse Quatrix-K
  • Alle Abwasserhebeanlagen
  • Alle Abscheider
  • Vorbehälteranlage-duo
Beschreibung
  • Meldung einer Leckage ausgelöst durch z.B. Rohrbruch
  • Für elektrisch leitende Flüssigkeiten
  • Optische und akustische Alarmmeldung ca. > 85 dB
  • Potentialfreier Kontakt zur Störungsweiterleitung
  • Schutzart: Steuerung IP 54; Fühler: IP68
  • Betriebspannung: 230 V/AC 50/60 Hz
  • Steckerfertig: 1,4 m
  • Überflutungsmelder mit 10 m Kabel
  • Gewicht: 1,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 333,90 €
  • Rabattgruppe: 12

Verlängerungsstück

Passend für
  • Rückstauverschlüsse zum Einbau in die Bodenplatte
  • Sinkamat-K (Unterflur)
  • Muli-UF (Unterflur)
  • Quatrix-K
Beschreibung
  • Mit Lippendichtung
  • Stufenweise Erhöhung um je 116 mm
    • Beim Quatrix-K max. 1x Verlängerungsstück montieren
    • Beim Sinkamat-K max. 2x Verlängerungsstücke montieren
    • Bei Muli-UF (zzgl. Flex- Schlauch 0150.57.82) max. 1x Verlängerungsstück montieren
  • Gewicht: 3,4 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 114,48 €
  • Rabattgruppe: 7

Abdichtungsflansch

Passend für
  • Rückstauverschlüsse zum Einbau in die Bodenplatte
  • Sinkamat-K (Unterflur)
  • Muli-UF (Unterflur)
  • Quatrix-K
Beschreibung
  • Für den Einbau in WU-Beton
    • Maximaler Grundwasserstand: 2 m
  • Gewicht: 4,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 138,86 €
  • Rabattgruppe: 7

Abdeckwendeplatte

Passend für
  • Rückstauverschlüsse zum Einbau in die Bodenplatte
Beschreibung

Abdeckwendeplatte für Fliesen- oder Kunststoffabdeckung

  • Gewicht: 1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 66,89 €
  • Rabattgruppe: 7

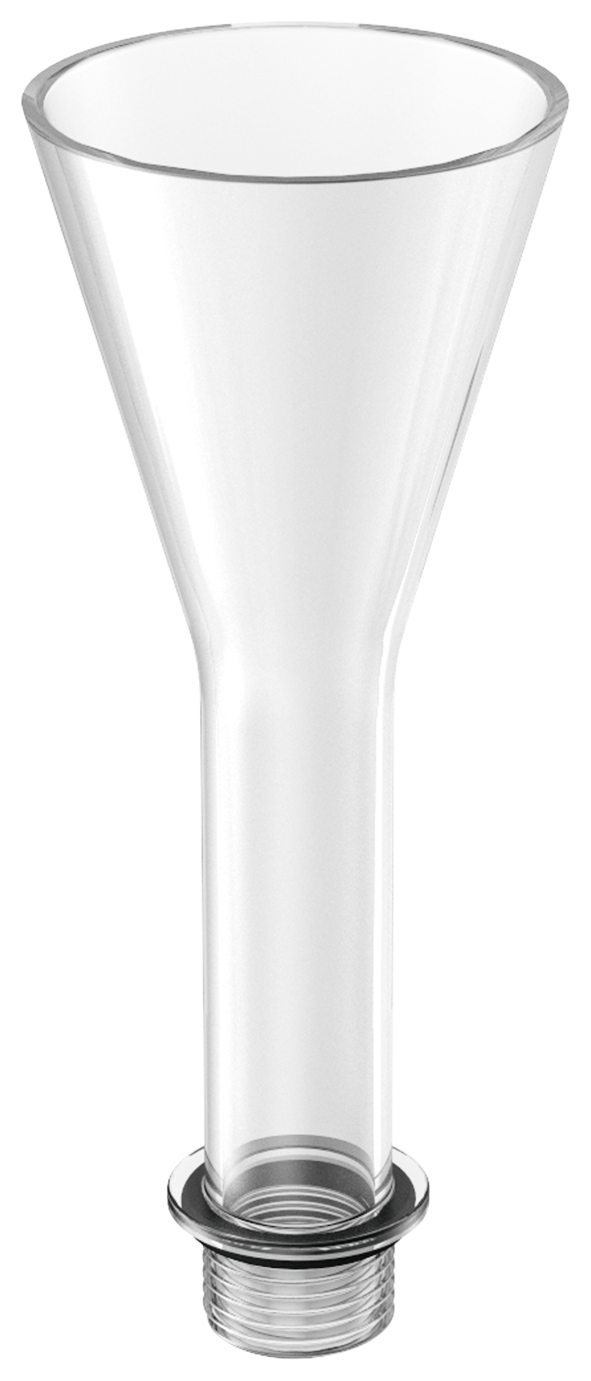

Prüftrichter

Passend für
  • ACO Rückstauverschlüsse
Beschreibung
  • Zur Wartung für alle Nennweiten
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 17,38 €
  • Rabattgruppe: 7

Verlängerungsset

Passend für
  • Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
Beschreibung
  • Für Kabelleerführungen DN 70
  • Winkel und Bögen ≤ 45°
  • Sensorkabel (10 m)
  • Motorkabel (5 m)
  • Gewicht: 1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 182,32 €
  • Rabattgruppe: 7

Verlängerungsset

Passend für
  • Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
Beschreibung
  • Für Kabelleerführungen DN 70
  • Winkel und Bögen ≤ 45°
  • Sensorkabel (20 m)
  • Motorkabel (15 m)
  • Gewicht: 2,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 309,52 €
  • Rabattgruppe: 7

Verlängerungsset

Passend für
  • Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
Beschreibung
  • Für Kabelleerführungen DN 70
  • Winkel und Bögen ≤ 45°
  • Sensorkabel (30 m)
  • Motorkabel (25 m)
  • Gewicht: 3,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 428,24 €
  • Rabattgruppe: 7

Signalhupe

Passend für
  • Signalanlage
  • Signalanlage mit GSM- Modul
Beschreibung
  • Betriebsspannung: 12 V DC
  • Stromaufnahme: 30 mA
  • 62 x 62 x 85 mm (L x B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 209,88 €
  • Rabattgruppe: 12
