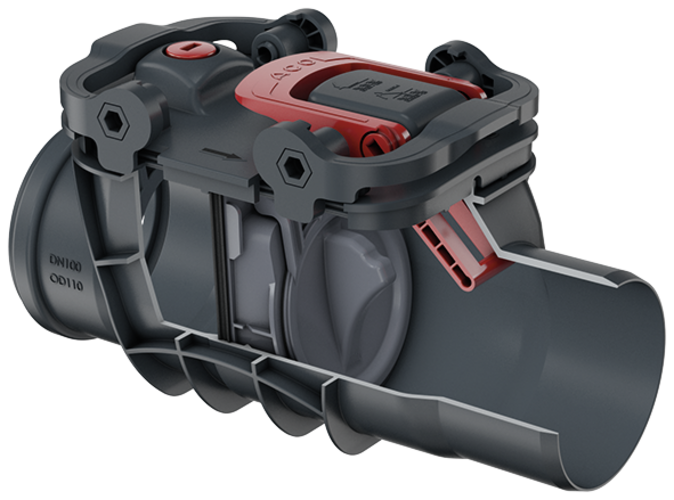

Einfachrückstauverschlüsse Triplex Typ 1 – für freiliegende Rohrleitungen


Produktvorteile

  • Kompakte Größe
  • Werkzeuglose Wartung
  • Schnellverschluss für Deckelverriegelung
  • Ab 8 mm Gefällesprung
  • Einfache Reinigung und Wartung
  • Kamerabefahrbar

Produktinformationen

  • Aus Kunststoff
  • Typ 1 geprüft gemäß DIN EN 13564
  • Für Regenwassernutzungsanlagen mit einer selbsttätig schließenden Rückstauklappe und Notverschluss
  • Mit großer Reinigungs- und Wartungsöffnung
  • Nachrüstbar zu Typ 2 nach EN 13564 jedoch nicht zu Typ 3-F elektrisch

Infobox

"Dichtigkeitsprüfung vor Ort" gemäß DIN EN 13564 erstmalig für Triplex DN 50/DN 70 möglich.

EinbauBeschreibungNennweiteGewichtArtikel-Nr.Merken
[kg]

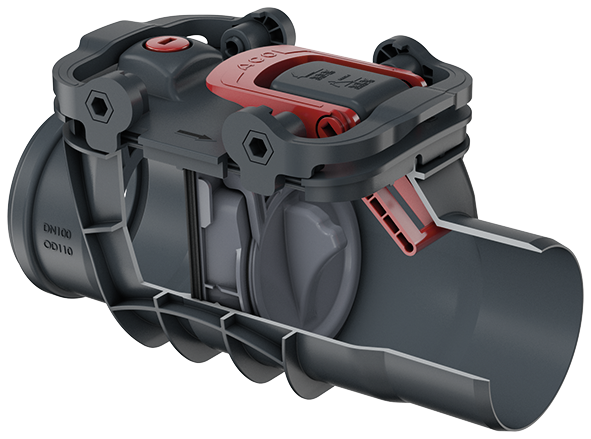

BildZum Einbau in eine freiliegende Rohrleitung
  • Typ 1, geeignet für Regenwassernutzungsanlagen
  • Mit einer Rückstauklappe
  • Mit Notverschluss
DN 1001,52110.10.00
BildZum Einbau in eine freiliegende Rohrleitung
  • Typ 1, geeignet für Regenwassernutzungsanlagen
  • Mit einer Rückstauklappe
  • Mit Notverschluss
DN 1252,72125.10.00
BildZum Einbau in eine freiliegende Rohrleitung
  • Typ 1, geeignet für Regenwassernutzungsanlagen
  • Mit einer Rückstauklappe
  • Mit Notverschluss
DN 1502,92150.10.00
EinbauBeschreibungNennweiteGewichtArtikel-Nr.
BildZum Einbau in eine freiliegende Rohrleitung
  • Typ 1, geeignet für Regenwassernutzungsanlagen
  • Mit einer Rückstauklappe
  • Mit Notverschluss
DN 1001,5 kg2110.10.00
BildZum Einbau in eine freiliegende Rohrleitung
  • Typ 1, geeignet für Regenwassernutzungsanlagen
  • Mit einer Rückstauklappe
  • Mit Notverschluss
DN 1252,7 kg2125.10.00
BildZum Einbau in eine freiliegende Rohrleitung
  • Typ 1, geeignet für Regenwassernutzungsanlagen
  • Mit einer Rückstauklappe
  • Mit Notverschluss
DN 1502,9 kg2150.10.00

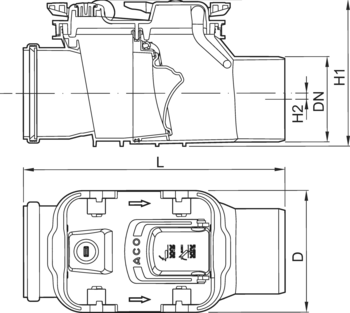

Maßzeichnung
NennweiteAbmessungenAussparung
DLL1H1H2
[mm][mm][mm][mm][mm][mm]
DN 1001573372361898580 x 260
DN 12521440330624110665 x 320
DN 15021445730624110760 x 320

Verriegelungsdeckel

Passend für
  • ACO Rückstauverschlüsse Triplex
  • DN 100
Beschreibung
  • Mit Notverschluss
  • Gewicht: 0,6 kg

Verriegelungsdeckel

Passend für
  • ACO Rückstauverschlüsse Triplex
    • DN 125/DN 150
Beschreibung
  • Mit Notverschluss
  • Gewicht: 1,1 kg

Deckel

Passend für
  • ACO Einfachrückstauverschlüsse Triplex
    • DN 100
Beschreibung
  • Ohne Notverschluss
  • Gewicht: 0,6 kg

Deckel

Passend für
  • ACO Einfachrückstauverschlüsse Triplex
    • DN 125/DN 150
Beschreibung
  • Ohne Notverschluss
  • Gewicht: 1,1 kg

Einschiebeteil

Passend für
  • ACO Rückstauverschlüsse Triplex
    • DN 100
Beschreibung
  • Einschiebeteil zur Nachrüstung
  • Gewicht: 0,2 kg

Einschiebeteil

Passend für
  • ACO Rückstauverschlüsse Triplex
    • DN 125/DN 150
Beschreibung
  • Einschiebeteil zur Nachrüstung
  • Gewicht: 0,3 kg

Rückstauverschlussklappe

Passend für
  • ACO Rückstauverschlüsse Triplex
    • DN 100
Beschreibung
  • Rückstauklappe zur Nachrüstung
  • Gewicht: 0,1 kg

Rückstauverschlussklappe

Passend für
  • ACO Rückstauverschlüsse Triplex
    • DN 125/DN 150
Beschreibung
  • Rückstauklappe zur Nachrüstung
  • Gewicht: 0,2 kg

Prüftrichter

Passend für
  • ACO Rückstauverschlüsse
Beschreibung
  • Zur Wartung für alle Nennweiten
  • Gewicht: 0,1 kg

Verschlussschraube

Passend für
  • ACO Rückstauverschlüsse
Beschreibung
  • Für alle Nennweiten
  • Gewicht: 0,1 kg
