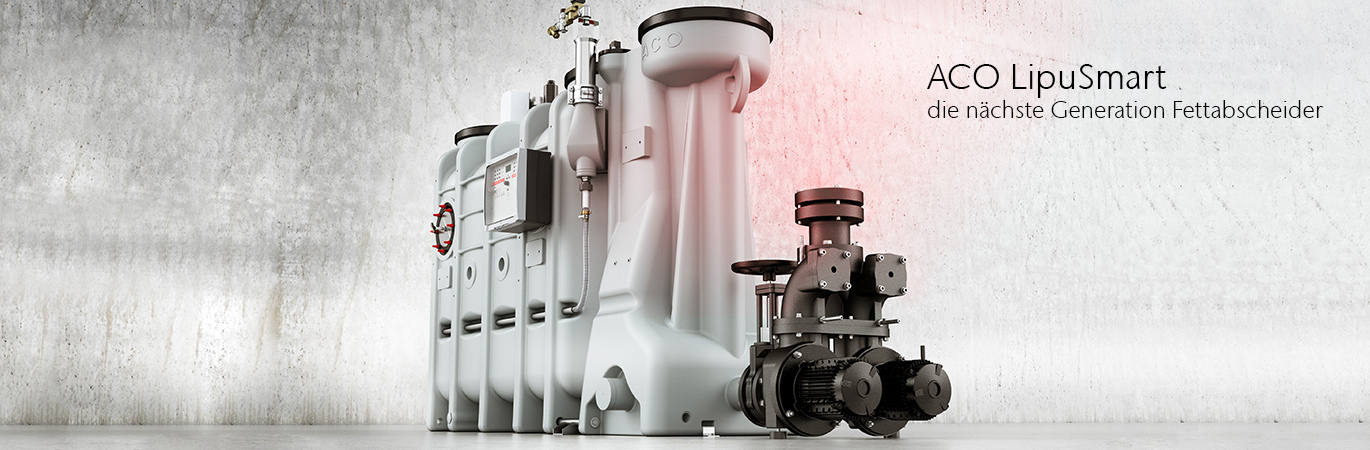

ACO LipuSmart
Fettabscheider mit integrierter Hebeanlage

LipuSmart vereinigt alle zentralen Funktionen zur Entsorgung fetthaltiger Abwässer in einem kompakten Produkt: LipuSmart ist ein Fettabscheider mit integrierter Probenahme-Einheit, einer Abwasserhebeanlage sowie einer zentralen Gesamtanlagensteuerung.

ACO LipuSmart: die 4in1-Lösung



Smart,

  • weil der Rückstauschutz integriert ist
  • weil nur eine Lüftungsleitung geplant werden muss
  • weil sich mit einer Gesamtanlagensteuerung alle Anlagenkomponenten problemlos in die Gebäudeleittechnik integrieren lassen
Lipusmart Videoteaser

VORTEILE BEI PLANUNG UND AUSLEGUNG

Liegt der Ruhewasserspiegel des Fettabscheiders unterhalb der Rückstauebene so ist eine entsprechende Rückstausicherung (Hebeanlage) gemäß DIN EN 12050 zu planen. Bei LipuSmart ist diese Schutzfunktion integriert, wodurch sich die Planung und Auslegung erheblich vereinfachen. Im Neubau sowie in der Sanierung spielt die Anzahl der zu verlegenden Rohrleitungen eine entscheidende Rolle. Durch die kompakte Gesamtanlage wird bei der Planung von LipuSmart nur eine Lüftungsleitung benötigt. Das vereinfacht nicht nur die Planung, sondern minimiert auch die Baukosten. LipuSmart kann über Modbus problemlos in die Gebäudeleittechnik integriert werden. Die Steuerung aller Anlagenkomponenten erfolgt mittels einer Gesamtanlagensteuerung und ermöglicht so eine permantene Überwachung der Anlage.

Planung und Auslegung in einem Schritt

    LipuSmart reduziert den Aufwand für Planung und Auslegung auf eine einzige Entscheidung: für ein Produkt, das leistungsstarke Abscheide- und Pumpentechnik mit anspruchsvollem Komfort vereint.
    LipuSmart ist die zeitsparende und planungssichere Wahl,

    • weil der Rückstauschutz integriert ist
    • weil nur eine Lüftungsleitung geplant werden muss
    • weil sich mit einer Gesamtanlagensteuerung alle Anlagenkomponenten problemlos in die Gebäudeleittechnik integrieren lassen

    VORTEILE BEI DER INSTALLATION

    Durch die kompakte Bauweise sind das Einbringen und die Installation von LipuSmart im Vergleich zu anderen Abscheidersystemen stark vereinfacht. Eine Zwischenverrohrung von Fettabscheider, Probenahmetopf und Hebeanlage entfällt. Darüber hinaus muss nur noch eine, statt bisher zwei Lüftungsleitungen für die Gesamtanlage installiert werden. Dies vereinfacht nicht nur die Installation von LipuSmart, sondern löst auch speziell in der Sanierungspraxis das Platzproblem. Alle Steuerungskomponenten von LipuSmart sind perfekt aufeinander abgestimmt. Mittels Plug&Play werden die Komponenten verbunden und die Anlage kann über die Steuerung direkt in Betrieb genommen werden. Eine Einrichtung durch den Elektriker entfällt. In beengten Raumsituationen bietet LipuSmart durch die Variabilität der Pumpeneinheit verschiedene Aufstellmöglichkeiten, die direkt vor Ort angepasst werden können.

    Schnelle und sichere Installation

    Ein Produkt so zu konzipieren, dass es sicher in der Planung und Auslegung ist, ist eine Herausforderung. Die einzelnen Komponenten so aufeinander abzustimmen, dass es ebenso sicher und einfach zu installieren ist, eine weitere.

    LipuSmart vereint beides,

    • durch integrierte Rückstausicherung
    • durch Zeitersparnis aufgrund einfacher Montage
    • durch Plug&Play-Anschluss der integrierten Gesamtanlagensteuerung

    Variabilität und Erweiterbarkeit dank flexibler Konstruktion

    Situationsgerechte Planung bedeutet jedes Mal individuell zu entscheiden. Hierbei schränken starre Standardlösungen notwendige Handlungsspielräume ein. Deshalb ist LipuSmart flexibel konstruiert.

    Selbstverständlich ist LipuSmart in allen marktüblichen Fettabscheider-Ausbaustufen erhältlich. Die Pumpentechnik lässt sich flexibel montieren und definiert somit den bauseitigen Installationsspielraum neu.

    In Sachen Performance startet LipuSmart von der Poleposition und baut seinen Vorsprung durch zahlreiche optionale Features aus:

    • Fettschicht-Dickenmessung
    • Automatische Hochdruck-Innenreinigung
    • Signalanlage mit GSM-Modul
    • Entsorgungspumpe
    • Schauglas
    • Fülleinheit

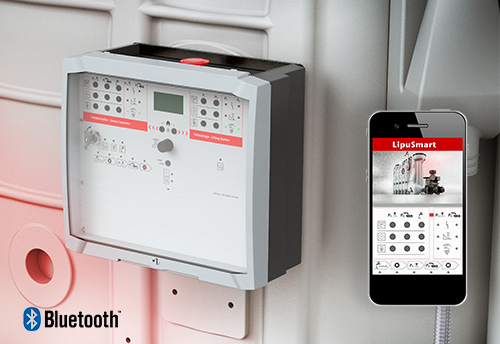

    Smarte Anlage, smarte Steuerung

    LipuSmart kommt mit wegweisender Gesamtanlagensteuerung. Sie vereinigt die individuellen Steuereinheiten von Fettabscheider, Hebeanlage und Komponenten in einem Komplettgerät.

    • Steckerfertig (Plug&Play) Digitales Fettabscheider-Protokollsystem
    • Speicherung von Einstellungen auf SD-Karte
    • Bluetooth-Schnittstelle (inklusive) oder Modbus-Schnittstelle (optional)
    • Signalanlage mit GSM-Modul (Zubehör) für automatische Datenübertragung
    • Übersichtliche Menüstruktur
    • Parametrierung und Konfiguration mittels App
    • Grafische Darstellung der Fettabscheider-Entsorgungsabläufe

    ACO macht die Planung

    Flexibilität bedeutet: Sie haben die Wahl aus einer großen Produktvielfalt. ACO hilft bei der Entscheidung für den richtigen Abscheider und übernimmt die Auslegung der Anlage für Sie.

    ACO findet die optimale Lösung für Ihre Einbausituation – ein integrierter Service, der führende Technik zur perfekten Leistung macht.

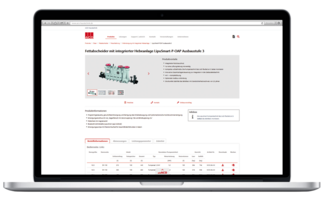

    BIM-ready zur effizienten Auslegung

    Planen Sie ein BIM Projekt und benötigen Unterstützung? Wir helfen mit dem passenden Produkt: LipuSmart ist BIM-ready.

    ACO Haustechnik stellt Ihnen als Planer Revit-Daten im Format RTV für Autodesk Revit sowie im international offenen Austauschformat IFC 4.0 zur Verfügung.



    Downloads
    Prospekte und Broschüren

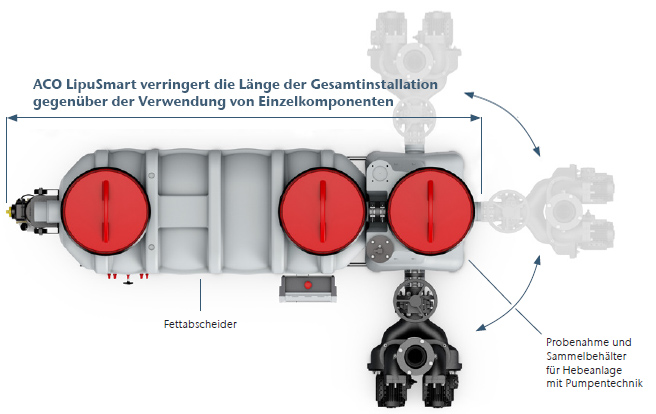

    Vorteil der LipuSmart Gesamtkonstruktion

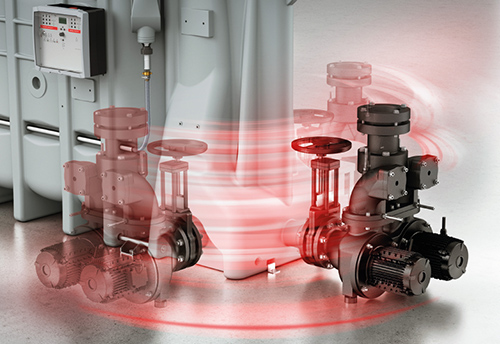

    Mit der Installation einer Hebeanlage hinter einem Fettabscheider gehen zahlreiche Planungs- und Installationsschritte einher. Zwischen den Komponenten müssen Rohrleitungen verlegt werden, dabei darf die Probenahmeeinheit nicht außeracht gelassen werden. Bei ACO LipuSmart sind der Rückstauschutz durch die bereits installierte Hebeanlage sowie die Probenahme im Produkt integriert. Dies ermöglicht eine deutlich kürzere Gesamtinstallation (bis zu 25% gegenüber Einzelkomponenten). Die Minimierung der Gesamtlänge kommt auch der benötigen Mindestlänge der nach DIN 4040-100 geforderten Beruhigungsstrecke entgegen, die wiederum die Abscheidewirkung verbessert. Da sich die Pumpentechnik vom Sammelbehälter der Hebeanlage nicht nur stirnseitig, sondern auch am passenden Anschlussstutzen in Fließrichtung links oder rechts montieren lässt, kann die Länge der Gesamtinstallation bei extremen Einbausituationen nochmals verringert werden.

    Vorteil Lüftungsleitung

    Im Neubau sowie im Sanierungsfall spielt die Anzahl der zu verlegenden Rohrleitungen eine entscheidende Rolle. Durch die kompakte Gesamtanlage wird bei der Planung von LipuSmart nur eine Lüftungsleitung benötigt, das vereinfacht nicht nur die Planung, sondern minimiert auch die Baukosten. Ebenso lässt sich LipuSmart problemlos in die Gebäudeleittechnik integrieren und durch die Steuerung aller Anlagenkomponenten mittels einer Gesamtanlagensteuerung, kann auf ein weiteres Steuerungsgerät sowie dessen Installation verzichtet werden.

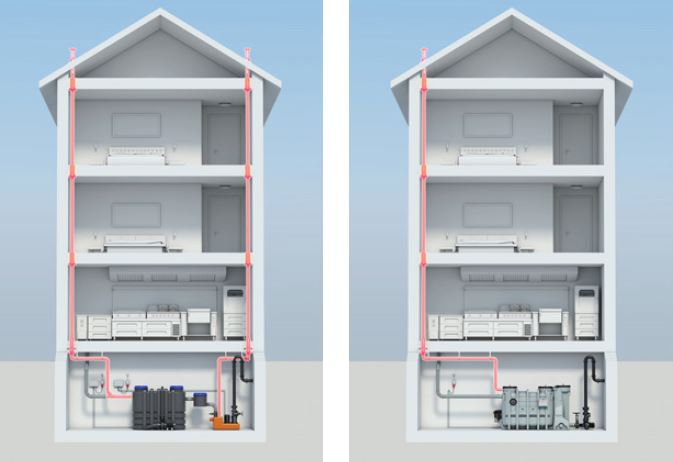

    Bei einer Standardinstallation benötigen Fettabscheider und Hebeanlage getrennte Lüftungsleitungen

    ACO LipuSmart: Nur eine Lüftungsleitung für beide integrierten Anwendungen
