ACO Haustechnik

L1L2L3H1*H1**H1 bei Ablauf 1,5°Artikel-Nr.
[mm][mm][mm][mm][mm][mm]
Public 80, umlaufender Flansch
15001600172030 – 14070 – 140115 – 1409008.60.15
20002100222030 – 14070 – 140115 – 1409008.60.20
25002600272030 – 14070 – 140115 – 1409008.60.25
30003100322030 – 14070 – 140115 – 1409008.60.30
Public 80, Wandaufkantung
15001600172030 – 14070 – 140115 – 1409008.70.15
20002100222030 – 14070 – 140115 – 1409008.70.20
25002600272030 – 14070 – 140115 – 1409008.70.25
30003100322030 – 14070 – 140115 – 1409008.70.30

*Hmin durch Ablängen der Fußaufnahme bei Stutzenneigung 90°, Kernbohrung (Ø min. 130 mm)
**Hmin ohne Höhenverstellwinkel, Fußaufnahme als Maueranker, Kernbohrung (Ø min. 130 mm)

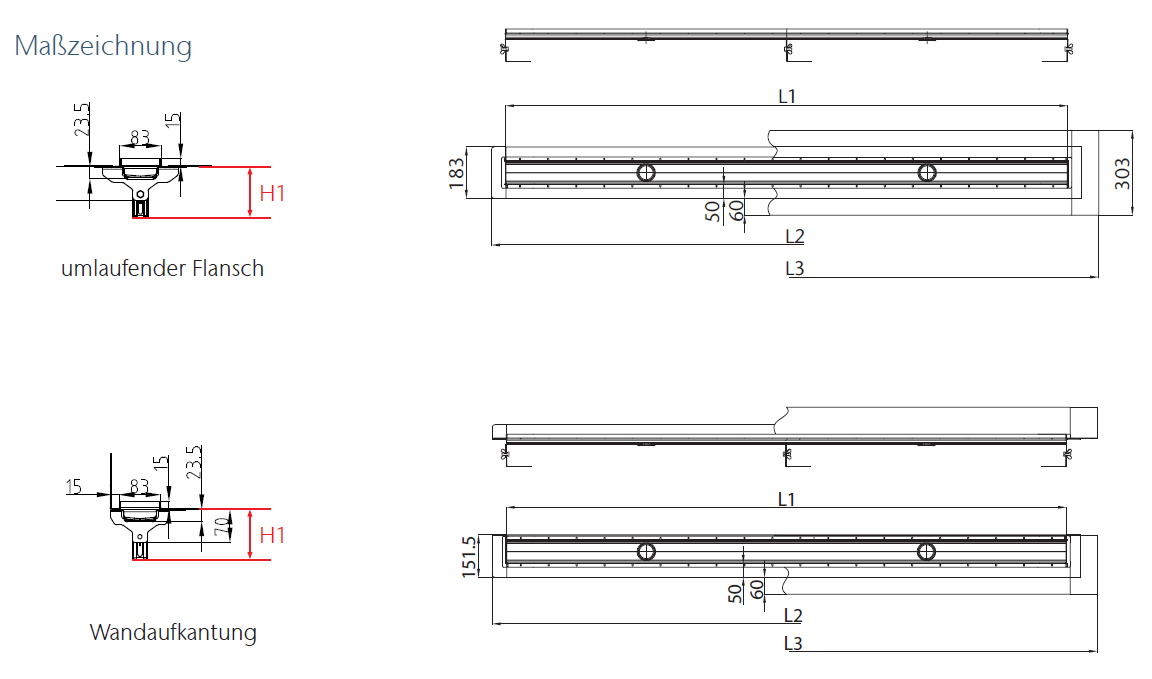

SDP80
L1L2L3H1min/H1max OKEH2H3Artikel-Nr.
[mm][mm][mm][mm][mm][mm]
Public 110, umlaufender Flansch
150016001720(60*) 110 – 130321679011.60.16
200021002220(60*) 110 – 130351709011.60.21
250026002720(65*) 115 – 135371729011.60.26
300031003220(65*) 115 – 135401759011.60.31
Public 110, Wandaufkantung
150016001720(60*) 110 – 130321679011.70.16
200021002220(60*) 110 – 130351709011.70.21
250026002720(65*) 115 – 135371729011.70.26
300031003220(65*) 115 – 135401759011.70.31

*Hmin durch Ablängen der Höhenverstellfüße, bei 25 mm Estrichunterdeckung Rinnenboden zu Rohboden

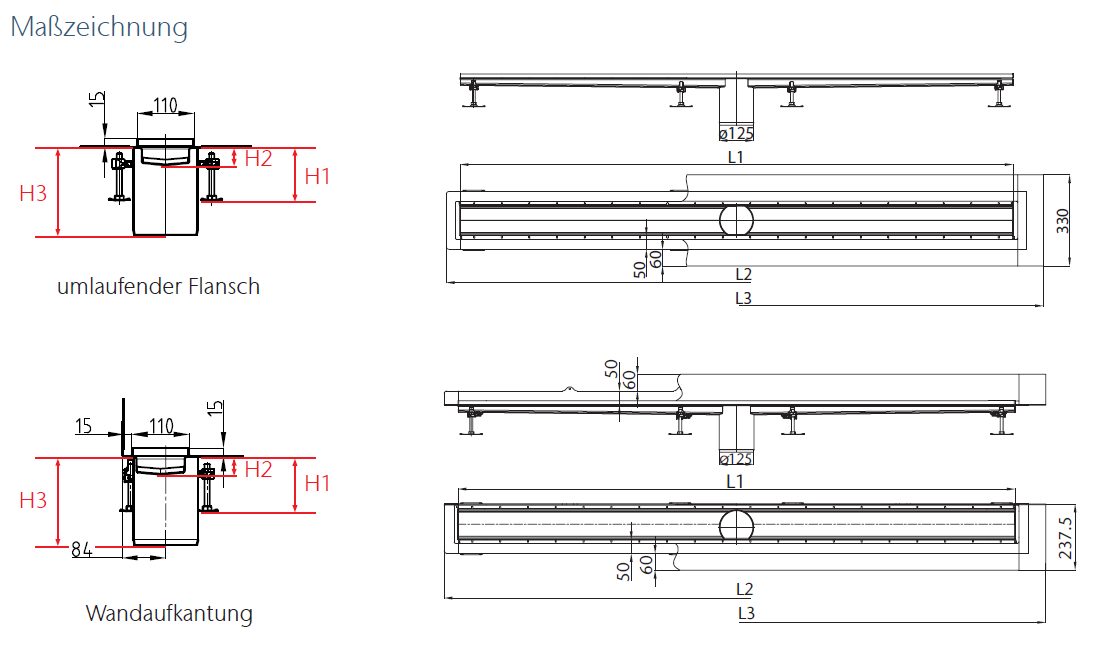

SDP110

Dichtmanschette und Sekundärentwässerung

Für eine verlässliche Abdichtung im Verbund sorgt die werkseitig angebrachte Dichtmanschette. Dadurch erfüllt die ACO ShowerDrain Public die Anforderungen der höchsten Wassereinwirkungsklasse W3-I. Die integrierte Sekundärentwässerung erlaubt auch bei Natursteinbelägen die rasche Abtrocknung durch Diffusionsöffnungen. Bei Bedarf können diese bei der Abdichtung geschlossen werden

Glatte, schmutzabweisende Oberfläche

Hochwertige Optik ohne störende Ecken und Kanten macht die Duschrinne pflegeleicht. Zudem ist die Oberfläche besonders beständig gegenüber Reinigungsmitteln. Der Geruchverschluss ermöglicht einen freien Rohrzugang und somit eine einfache Reinigung.

Flexible Auswahl von Ablaufkörpern

Passend zur Einbausituation können Sie die ACO ShowerDrain Public mit unterschiedlichen Ablaufkörpern kombinieren. Abhängig von der geforderten Abflussleistung, Brandschutz- oder Schallschutzanforderungen sowie geringen Einbauhöhen, stehen verschiedene Ablaufkörper aus Edelstahl, Gusseisen oder Kunststoff zur Verfügung.

Einfache Höhenanpassung

Die Rinne passen Sie mit Hilfe von Stellschrauben/Schnellverschlüssen ganz
einfach an das jeweilige Bodenniveau an.

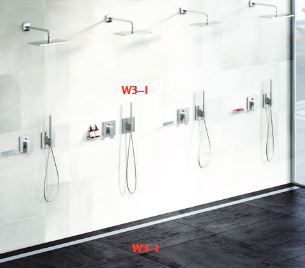

Wassereinwirkungsklasse W3-I gemäß der neuen Abdichtungsnorm von Innenräumen (DIN 18534-3)

  • die Flanschbreite an Entwässerungsrinnen, Bodenabläufen und Einbauteilen muss mindestens 50 mm betragen (gilt nicht für werkseitig angebrachte Dichtmanschetten)
  • bei W3-I sind Flanschbreiten ≥ 50 mm zur Abdichtung der Durchdringungen erforderlich
  • zusätzliche Einwirkungen (z. B. erhöhte chemische Einwirkungen in Gewerbeküchen) können größere Flanschbreiten erfordern
  • bei Schwellenabschlüssen mit geringem oder ohne Niveauunterschied ist bei W3-I immer eine Rinne anzuordnen
