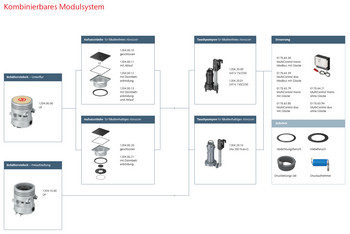

Baukastensystem für vielfältige Anwendungen

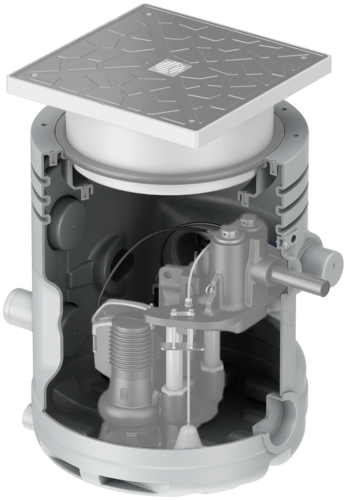

Muli-Flex – Behälter zur Unterflurinstallation
Produktinformationen
- Anwendungsbereiche
- Mehrfamilienhäuser, Bürogebäude, Industriegebäude
- Waschküchen, Parkhäuser, Technikräume
- Mono- oder duo- Ausführung
- Für den Einbau in die Bodenplatte
- Sammelbehälter aus Polyethylen
- Große Revisionsöffnung zur einfachen Wartung: ∅ 480 mm

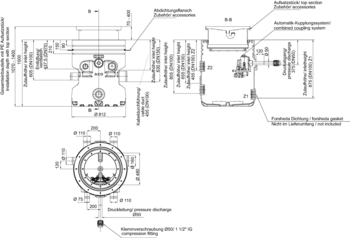

- Behälterabmessungen (DxH): ∅800 x 1000 mm
- Pumpen- Traverse mit Doppel-Spezial-Kugel-Rückflussverhinderer, werkzeuglose De-/Montage der Pumpe per Überwasserkupplungsautomatik,
- Anschluss Zulaufleitung (Min Z1: 30 l bis Max Z2: 170 l):
- 1 x Zulauf DN 100 Forsheda, Zulaufhöhe 875 mm Rohrsohle ab OK RFB, NV = 30 l
- 1 x Zulauf DN 100 Forsheda, Zulaufhöhe 805 mm Rohrsohle ab OK RFB, NV = 50 l
- 2 x Zulauf DN 100 Spitzende, Zulaufhöhe 655 mm Rohrsohle ab OK RFB, NV = 100 l
- 1 x Zulauf DN 150 Spitzende, Zulaufhöhe 630 mm Rohrsohle ab OK RFB, NV = 105 l
- 1 x Zulauf DN 100 Spitzende, Zulaufhöhe 605 mm Rohrsohle ab OK RFB, NV = 115 l
- 1 x Zulauf DN 100 Forsheda, Zulaufhöhe 455 mm Rohrsohle ab OK RFB, NV = 170 l
- Anschluss Druckleitung:
- Druckabgang PE-HD: Spitzende DN 50 (∅50 mm)
- Klemmverschraubung mit Übergang auf 1½" IG beiliegend
- Anschluss Entlüftungsleitung:
- Stutzen DN 70 für Kunststoffrohr geeignet
- Anschlusshöhe: 437,5 mm Rohrsohle ab OKRFB
- Weitere Anschlüsse:
- Kabeldurchführung DN 100 Spitzende, 455 mm Rohrsohle ab OK RFB
- Gesamteinbautiefe mit PE- Aufsatzstück: 1070 – 1205 mm
Schaltgerät ACO Multi Control Duo Professional inkl. Staudruckglocke
Passend für
- Muli-Max
- Duo-Anlage
- Powerlift–P
- Muli-Flex
Beschreibung
- Für Pumpen bis 5,5 kW
- Steckerfertig mit 1,5 m Anschlusskabel
- CEE 16-Stecker mit Phasenwender
- Umrüstbar auf CEE 32 mit Art.Nr. 0150.79.75 (5G4 mit CEE 32 Stecker)
- Kabeldurchführung
- Betriebsspannung: 400 V
- Frequenz: 50/60 Hz
- Steuerspannung: 230 V/AC
- Leistungsaufnahme im Ruhebetrieb: max. 10 VA
- Temperaturbereich: ‑20 bis +60 °C
- Schutzart IP 54
- Mit Modbus RTU - Funktionalität zum Anschluss an die Gebäudeleittechnik
- 20 m pneumatischer Steuerleitung 10 x 1,5 mm
- Gewicht: 5,4 kg

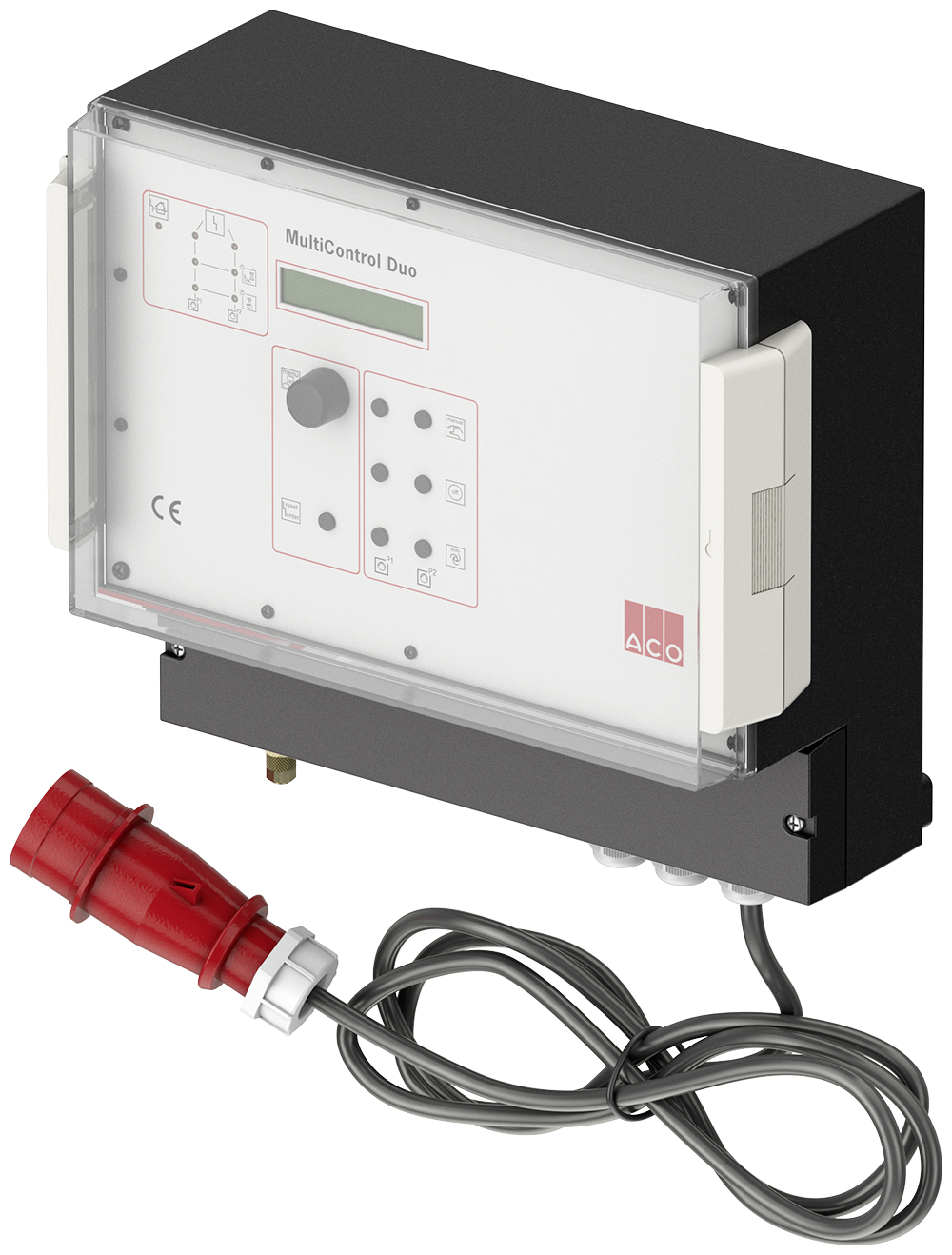

Schaltgerät ACO Multi Control Duo inkl. Staudruckglocke
Passend für
- Muli-Max
- Duo-Anlage
- Powerlift–P
- Muli-Flex
Beschreibung
- Für Pumpen bis 5,5 kW
- Steckerfertig mit 1,5 m Anschlusskabel
- CEE 16-Stecker mit Phasenwender
- Umrüstbar auf CEE 32 mit Art.Nr. 0150.79.75 (5G4 mit CEE 32 Stecker)
- Kabeldurchführung
- Betriebsspannung: 400 V
- Frequenz: 50/60 Hz
- Steuerspannung: 230 V/AC
- Leistungsaufnahme im Ruhebetrieb: max. 10 VA
- Temperaturbereich: ‑20 bis +60 °C
- Schutzart IP 54
- 20 m pneumatischer Steuerleitung 10 x 1,5 mm
- Gewicht: 5,4 kg
Druckaufnehmer
Passend für
- Schaltgerät ACO Multi-Control
- Mono
- Duo
- LipuLift-P/LipuLift-PF
- Muli-Flex
Beschreibung
- Aufnahme 4 – 20 mA
- Zur sicheren Schaltung Leitungslängen > 12 m
- 0 – 200 mbar
- Bei Einsatz in fäkalienhaltigen Abwässern ist zusätzlich die Ex-Barriere zu verwenden.
- Mit Kabel zur Installation: 20 m
- Gewicht: 2 kg
Sicherheitsbarriere
Passend für
- Druckaufnehmer
- Schwimmerschalter mit ATEX-Zulassung
Beschreibung
- Zur Trennung von Ex-gefährdetem und sicherem Bereich
- Inkl. Gehäuse
- Gewicht: 0,5 kg
Lufteinperlung
Passend für
- Muli-Max
- Powerlift–P
- Muli-Flex
Beschreibung
- Zur Erhöhung der Betriebssicherheit (bei Schwimmdeckenbildung, z.B. bei Fettabscheidern)
- Für pneumatische Niveauschaltung (Staudruckglocke)
- Kleinstkompressor
- Anschluss: 230 V
- Steckerfertig
- Mit T-Einschraubverschraubung
- Mit Rückschlagventil
- Gewicht: 0,6 kg
Klebeflansch
Passend für
- Muli-Flex
Beschreibung
- Für den Anschluss einer bauseitigen Dichtungsbahn/Dampfsperre
- Lieferung inkl. Dichtung und Befestigungsmaterial
Abdichtungsflansch
Passend für
- Muli-Flex
Beschreibung
- Für den Einbau in WU-Beton (Bodenplatte)
- Maximaler Grundwasserstand: 2 m
- Gewicht: 5,6 kg
Druckleitungsset AD 63 (ID 55)
Passend für
- Muli-Flex
Beschreibung
- 7,5 m Druckleitungsschlauch AD 63
- Geklebte Übergangsmuffe 63/55- 1½" AD
- Max. Druck: 6 bar
- Temperaturbereich: ‑10 bis +55 °C
Signalanlage mit GSM-Modul
Passend für
- Alle Fettabscheider
- Fettschichtdicken-Messgerät
- Vorbehälteranlage-duo
- Verfahrenstechnische Anlagen
- Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
- Sinkamat-K (Unterflur) duo
- Muli-Hebeanlagen
- Pumpstationen
- Einbausets
Beschreibung
- Parametrisierbar per App (Android & iOs)
- Netzunabhängiger Alarm per 12 V Bleigel-Akku
- Optische und Akustische Alarmmeldung
- Frei konfigurierbare Eingänge
- 6 digitale mit LED- Zustandsanzeige
- 1 analoger
- 1 Alarmausgang 12 V
- Weiterleitung der Alarms per SMS auf Mobiltelefone
- Zur Montage außerhalb des Ex-Bereiches
- Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
- Schutzarzt: IP54
- Betriebsspannung: 230 V/AC 50/60 Hz
- Gewicht: 2 kg
Kabeldurchführung DN 100
Passend für
- LipuMax-P-B/D und LipuLift-P/PF-B/D (nur im Falle einer bauseitigen Fettschichtmessung)
- Muli-Flex (Unterflurinstallation)
Beschreibung
- Mit acht Wechseleinsätze (1x 5 mm, 2x 7 mm, 2x 10,5 mm, 1x 14 mm, 2x 16 mm)
- Dient zur einfachen und schnellen Abdichtung
- Abdichtend gegen drückendes Wasser (ca. 0,5 bar)
- Gewicht: 1 kg
Signalanlage
Passend für
- Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
- Alle Muli Abwasserhebeanlagen
- Vorbehälteranlage-duo
- Muli-Max
- Powerlift–P
- Sinkamat –K/-KD
- Sinkamat-Z
- Sinkamat-K (Unterflur)
- Duo
- LipuLift-P
Beschreibung
- Selbstaufladend
- Mit potentialfreiem Kontakt
- Optisch und akustisch
- Ohne Kontaktgeber
- Zur Montage außerhalb des Ex-Bereiches
- Abmessungen: 175 x 125 x 75 mm B x H x T
- Schutzart: IP65
- Betriebsspannung: 230 V/AC 50/60 Hz
- Steckerfertig mit Kabel: 2 m
- Gewicht: 1,4 kg
Bohranschlussdichtung DN 110
Passend für
- Pumpstation Muli-Max
- Muli-Flex
Beschreibung
- Gewicht: 0,4 kg
Set aus Anschluss- und Überflutungsmodul
Passend für
- Rückstauverschlüsse Triplex-K
- DN 100 – DN 150
- Rückstauverschlüsse Quatrix-K
- Alle Abwasserhebeanlagen
- Alle Abscheider
- Vorbehälteranlage-duo
Beschreibung
- Meldung einer Leckage ausgelöst durch z.B. Rohrbruch
- Für elektrisch leitende Flüssigkeiten
- Optische und akustische Alarmmeldung ca. > 85 dB
- Potentialfreier Kontakt zur Störungsweiterleitung
- Schutzart: Steuerung IP 54; Fühler: IP68
- Betriebspannung: 230 V/AC 50/60 Hz
- Steckerfertig: 1,4 m
- Überflutungsmelder mit 10 m Kabel
- Gewicht: 1,1 kg
Schwimmerschalter
Passend für
- Für fäkalienhaltiges sowie fäkalienfreies Abwasser
- MultiControl- Steuerungen als Schwimmerschalter
- MultiControl- Steuerungen als zusätzl. Hochalarmschwimmer
Beschreibung
- Gehäuse: PRE-ELEC PP
- Schutzart: IP68
- Schaltspannung: 4‑40 V
- Schaltstrom: 1‑100 mA
- Anschlusskabel: 10 m
- Schaltwinkel: 10°
- Schutzklasse: II 1G Ex ia IIC T6 Ga
Kontaktgeber
Passend für
- Signalanalge 0150.26.73
- Für fäkalienfreies Abwasserwasser
- Tauchpumpen "Sat"
- Hochalarmschwimmer für MultiControl- Steuerungen
Beschreibung
- Für separate Signalanlage/potentialfreie Störmeldung Niveau
- Gehäuse aus Kunststoff, Werkstoff Polypropylen
- Anschlusskabel: 10 m
- Schutzart: IP 68/2 bar
- Schaltleistung: 5 A/250 V
- Schaltwinkel: 10°
- Gewicht: 0,5 kg
Signalhupe
Passend für
- Signalanlage
- Signalanlage mit GSM- Modul
Beschreibung
- Betriebsspannung: 12 V DC
- Stromaufnahme: 30 mA
- 62 x 62 x 85 mm (L x B x T)
- Schutzart: IP66
- 95 dB(A)
- Gewicht: 0,2 kg
Signalhupe
Passend für
- Muli-Max Schaltgeräte ACO Multi Control
- Powerlift–P Schaltgeräte ACO Multi Control
- Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
- LipuSmart-P
- LipuLift-P
Beschreibung
- Betriebsspannung: 230 V AC
- Stromaufnahme: 30 mA
- Abmessung: ∅62x85 mm (L/B x T)
- Schutzart: IP66
- 95 dB(A)
- Gewicht: 0,3 kg
Blitzleuchte
Passend für
- Muli-Max Schaltgeräte ACO Multi Control
- Powerlift–P Schaltgeräte ACO Multi Control
- Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
- LipuSmart-P
- LipuLift-P
Beschreibung
- 230 V
- Stromaufnahme: 70 mA
- Gewicht: 0,5 kg
Blitzleuchte
Passend für
- Signalanlage
- Signalanlage mit GSM-Modul
Beschreibung
- 12 V DC
- Stromaufnahme: 500 mA
Handmembranpumpe R 1½"
Passend für
- Abwasserhebeanlagen
Beschreibung
- Zur Wandbefestigung
- Inkl. Schlauch
- Lichte Weite: 48 mm
- Inkl. Schlauchschellen
- Saughöhe: max. 6 m
- Förderhöhe: max. 10 m
- Gewicht: 14,4 kg
Dreiwegehahn R 1½"
Passend für
- Abwasserhebeanlagen
Beschreibung
- Zur Handmembranpumpe
- Gewicht: 3,3 kg
Absperrschieber R 1½"
Passend für
- Abwasserhebeanlagen
Beschreibung
- Zur Handmembranpumpe
- Gewicht: 1 kg
Klemmverschraubung 50 x 63 mm
Passend für
- Muli-Flex
Beschreibung
- Werkstoff: PP
- Druckstufe: PN16
- Für Erweiterung des Druckleitungsdurchmessers von ∅50 mm auf ∅63 mm
- Gewicht: 0,8 kg
Siphon-Bögen
Passend für
- Muli-Flex Unterflur/Freiaufstellung
- Muli-UF
- Muli-Star MDP
- Muli-Star DDP
- Muli Pro PE/parallel
- Muli Pro XL
Beschreibung
- Werkstoff: Edelstahl, Werkstoff 1.4404
- DN 75
- Hervorragende Beständigkeit
- Sperrwasserhöhe von 100 mm
- Abmessungen:
- a: 94 mm
- b: 232 mm
- c: 193 mm
- D: 75 mm
- Gewicht: 0,7 kg
Siphon-Bögen
Passend für
- Muli-Flex Unterflur/Freiaufstellung
- Muli-UF
- Muli-Star MDP
- Muli-Star DDP
- Muli Pro PE/parallel
- Muli Pro XL
Beschreibung
- Werkstoff: Edelstahl, Werkstoff 1.4404
- DN 110
- Hervorragende Beständigkeit
- Sperrwasserhöhe von 100 mm
- Abmessungen:
- a: 132 mm
- b: 300 mm
- c: 254 mm
- D: 110 mm
- Gewicht: 1,3 kg

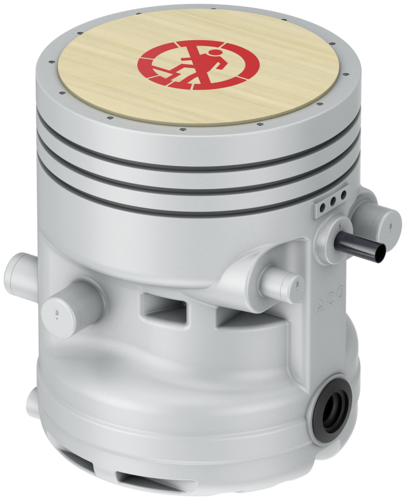

Aufsatzsysteme für verschiedene Einbaubedingungen
Speziell für die Hebeanlage Muli-Flex stellt ACO Haustechnik ein neu konstruiertes Aufsatzstück vor, welches stets über einen Lippendichtring höhenverstellbar mit dem Grundkörper der Hebeanlage kombiniert wird. Dazu stehen zwei Abdeckungen zur Verfügung: ein Massiv-Deckel, der die Hebeanlage nach oben komplett tagwasserdicht verschließt und ein kombinierter Deckel mit einem integriertem Bodenablauf inklusive Geruchverschluss, der das über den Deckel in den Rost abfließende Abwasser direkt in den Sammelbehälter leitet.
Die beiden Deckel bestehen aus dem robusten Werkstoff Polyurethan (PUR) und erfüllt die Vorgaben der Belastungsklasse L15 (für leichten Fahrverkehr) oder K3 (Flächen ohne Fahrverkehr), zudem weisen die Oberflächen jeweils die ansprechende Musterung „Voronoi“ der ACO Gruppe auf und enthalten einen Dichtung zur Gewährleistung der Tagwasserdichtheit. Jeder dieser Deckel wird mit vier Schrauben aus rostfreiem Edelstahl im Aufsatzstück befestigt, die Verschraubung kann mit handelsüblichen Werkzeug geöffnet werden.

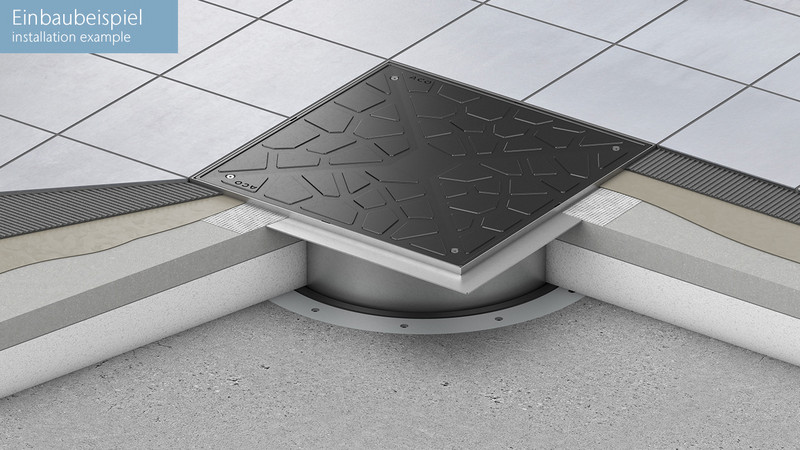

Auch für den Einsatz in Bodenaufbauten mit Verbundabdichtung unterhalb des Fliesenbelags hat ACO Haustechnik ein passendes Aufsatzstück entwickelt: Das Aufsatzstück für Dünnbettabdichtung wird aus Edelstahl, Werkstoff, 1.4301 gefertigt und besitzt einen umlaufenden Festflansch mit einer Breite von 50 mm. Dieser breite Flansch erlaubt die perfekte Anbindung alternativer Abdichtungen in mehreren Lagen gemäß der Verarbeitungsvorgaben aller auf dem Markt vorhandenen Anbieter.
Falls die Montage in der Bodenplatte nicht möglich oder grundsätzlich eine freie Aufstellung der Hebeanlage vorgesehen ist, kann die freiaufgestellte Variante der Muli-Flex Reihe zum Einsatz kommen.Die Hebeanlage lässt sich mit den gleichen Pumpen und Schaltgeräten aus dem modularen Baukastensystem bestücken, zudem kann über einen Grundablass eine Behälterentleerung zu Wartungs oder Reparaturzwecken vorgenommen werden. Der Betriebsdeckel inklusive Dichtring verschließt den Sammelbehälter geruchdicht und ist zu Reinigungszwecken einfach entnehmbar.
Zur Installation in Gewerbebauten und Wohnhäusern
Die Hebeanlage ACO Muli-Flex ist sowohl als Mono- wie auch als Duo-Hebeanlage mit einer zweiten Pumpe zur Erhöhung der Betriebssicherheit erhältlich. Dadurch lässt sich diese Hebeanlage auch in Mehrfamilienhäusern oder Gewerbeeinheiten einsetzten, wenn beispielsweise eine Vielzahl von Entwässerungsgegenständen unterhalb der Rückstauebene zu entwässern sind. Aufgrund der der optional verwendbaren Schneidwerk-Tauchpumpen ist zudem auch das sichere Heben von Schwarzwasser aus Toiletten gewährleistet.
Die Standardabdeckungen im „Voronoi“- Design entsprechend je nach Ausführungen den Anforderungen der Belastungsklasse K3 für Flächen ohne Fahrverkehr oder der Belastungsklasse L15 und können somit im Ein- und Mehrfamilienhaus, wie auch in Gewerbeflächen mit leichtem Fahrverkehr eingesetzt werden.
Unter bestimmten örtlichen Gegebenheiten kann es zwingend erforderlich sein, die Hebeanlage frei im Raum oder in einem entsprechend großem bauseitigen Schacht zu montieren. Mit der Überflur-Variante der Hebeanlage Muli-Flex steht daher eine Ausführung zur Verfügung, die bei Bedarf für diese Anforderungen perfekt geeignet ist. Der Zugang zur Pumpeinheit für Inspektion und Wartung erfolgt über einen geruchdicht verschlossenen Deckel von oben. Durch das mitgelieferte Befestigungsset lässt sich der Behälter zuverlässig dreh- und auftriebssicher auf der Aufstellfläche fixieren.
Die Einleitung des Abwassers erfolgt für alle Gebäudetypen über die großzügig am Behälter verteilten Zuläufe in den verschiedenen Nennweiten von 110 und 160 mm. Je nach gewählter Ausführung entsprechen alle Hebeanlagen der Baureihe Muli-Flex den Europäischen Produktnormen DIN EN 12050-1 bzw. DIN EN 12050-2. Die zugehörige Leistungserklärung für die jeweiligen Ausführungen befinden sich auf unserer Homepage im Downloadbereich der Produkte.
