ACO Haustechnik

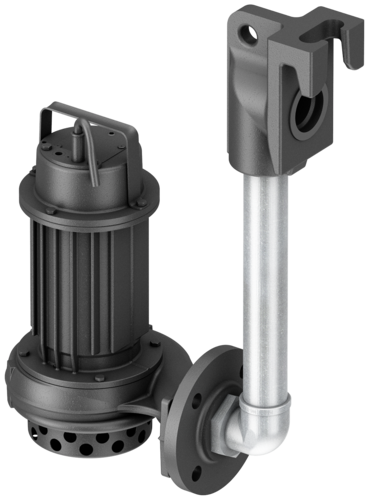

Tauchpumpen für Abwasserhebeanlage Muli-Flex

Produktvorteile

  • Tauchpumpen speziell für die Muli-Flex
  • Hohe Leistung bei geringer Stromaufnahme

Produktinformationen

  • Anwendungsbereiche:
    • Industrieller, kommunaler und privater Sektor
  • Tauchpumpengehäuse aus Gusseisen und Stahl
TypPassend fürMotorleistungKenndatenKorn-

größe
GewichtArtikel-Nr.Merken
P1P2Strom-

aufnahme
Span-

nung
Dreh-

zahl
[kW][kW][A][V][U/min][mm][kg]
BildSAT-V‑75/2/50/D
  • Muli-Flex – Serie
  • Für fäkalienfreies Abwasser
0,70,551,3400290040181204.20.00
BildSAT-V‑150/2/50/D
  • Muli-Flex – Serie
  • Für fäkalienfreies Abwasser
1,51,12,6400290050231204.20.01
BildSITA 200 N-ex-G
  • Muli-Flex – Serie
  • Für fäkalienhaltiges Abwasser
2,11,53,74002900381204.20.10
Sat‑100/D
  • Muli-Flex – Serie
  • Für fäkalienfreies Abwasser
1,30,882,34002900271204.20.02
Sat‑150/D
  • Muli-Flex – Serie
  • Für fäkalienfreies Abwasser
1,61,12,74002900271204.20.03
Sat‑200/D
  • Muli-Flex – Serie
  • Für fäkalienfreies Abwasser
21,53,554002900281204.20.04
TypPassend fürMotorleistungKenndatenKorngrößeGewichtArtikel-Nr.
P1P2StromaufnahmeSpannungDrehzahl
BildSAT-V‑75/2/50/D
  • Muli-Flex – Serie
  • Für fäkalienfreies Abwasser
0,7 kW0,55 kW1,3 A400 V2900 U/min40 mm18 kg1204.20.00
BildSAT-V‑150/2/50/D
  • Muli-Flex – Serie
  • Für fäkalienfreies Abwasser
1,5 kW1,1 kW2,6 A400 V2900 U/min50 mm23 kg1204.20.01
BildSITA 200 N-ex-G
  • Muli-Flex – Serie
  • Für fäkalienhaltiges Abwasser
2,1 kW1,5 kW3,7 A400 V2900 U/min38 kg1204.20.10
Sat‑100/D
  • Muli-Flex – Serie
  • Für fäkalienfreies Abwasser
1,3 kW0,88 kW2,3 A400 V2900 U/min27 kg1204.20.02
Sat‑150/D
  • Muli-Flex – Serie
  • Für fäkalienfreies Abwasser
1,6 kW1,1 kW2,7 A400 V2900 U/min27 kg1204.20.03
Sat‑200/D
  • Muli-Flex – Serie
  • Für fäkalienfreies Abwasser
2 kW1,5 kW3,55 A400 V2900 U/min28 kg1204.20.04

Baukastensystem für vielfältige Anwendungen

Aufsatzsysteme für verschiedene Einbaubedingungen

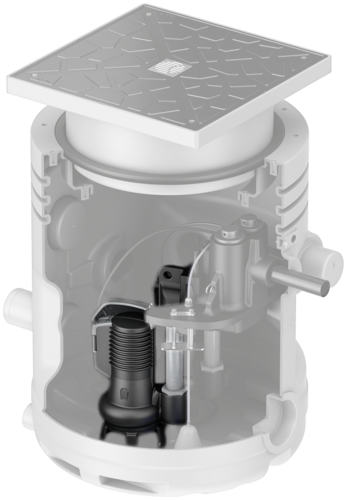

Speziell für die Hebeanlage Muli-Flex stellt ACO Haustechnik ein neu konstruiertes Aufsatzstück vor, welches stets über einen Lippendichtring höhenverstellbar mit dem Grundkörper der Hebeanlage kombiniert wird. Dazu stehen zwei Abdeckungen zur Verfügung: ein Massiv-Deckel, der die Hebeanlage nach oben komplett tagwasserdicht verschließt und ein kombinierter Deckel mit einem integriertem Bodenablauf inklusive Geruchverschluss, der das über den Deckel in den Rost abfließende Abwasser direkt in den Sammelbehälter leitet.

Die beiden Deckel bestehen aus dem robusten Werkstoff Polyurethan (PUR) und erfüllt die Vorgaben der Belastungsklasse L15 (für leichten Fahrverkehr) oder K3 (Flächen ohne Fahrverkehr), zudem weisen die Oberflächen jeweils die ansprechende Musterung „Voronoi“ der ACO Gruppe auf und enthalten einen Dichtung zur Gewährleistung der Tagwasserdichtheit. Jeder dieser Deckel wird mit vier Schrauben aus rostfreiem Edelstahl im Aufsatzstück befestigt, die Verschraubung kann mit handelsüblichen Werkzeug geöffnet werden.

Auch für den Einsatz in Bodenaufbauten mit Verbundabdichtung unterhalb des Fliesenbelags hat ACO Haustechnik ein passendes Aufsatzstück entwickelt: Das Aufsatzstück für Dünnbettabdichtung wird aus Edelstahl, Werkstoff, 1.4301 gefertigt und besitzt einen umlaufenden Festflansch mit einer Breite von 50 mm. Dieser breite Flansch erlaubt die perfekte Anbindung alternativer Abdichtungen in mehreren Lagen gemäß der Verarbeitungsvorgaben aller auf dem Markt vorhandenen Anbieter.

Falls die Montage in der Bodenplatte nicht möglich oder grundsätzlich eine freie Aufstellung der Hebeanlage vorgesehen ist, kann die freiaufgestellte Variante der Muli-Flex Reihe zum Einsatz kommen.Die Hebeanlage lässt sich mit den gleichen Pumpen und Schaltgeräten aus dem modularen Baukastensystem bestücken, zudem kann über einen Grundablass eine Behälterentleerung zu Wartungs oder Reparaturzwecken vorgenommen werden. Der Betriebsdeckel inklusive Dichtring verschließt den Sammelbehälter geruchdicht und ist zu Reinigungszwecken einfach entnehmbar.

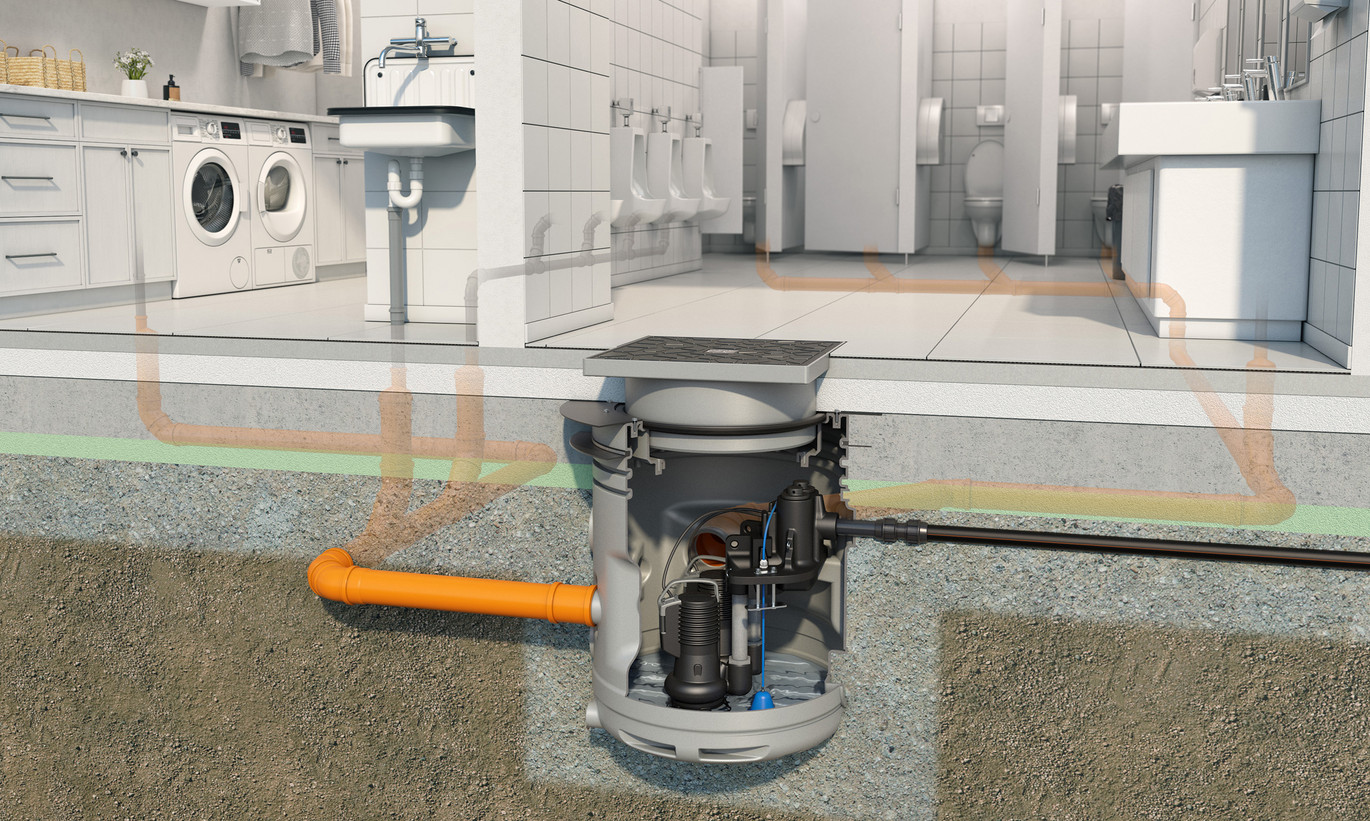

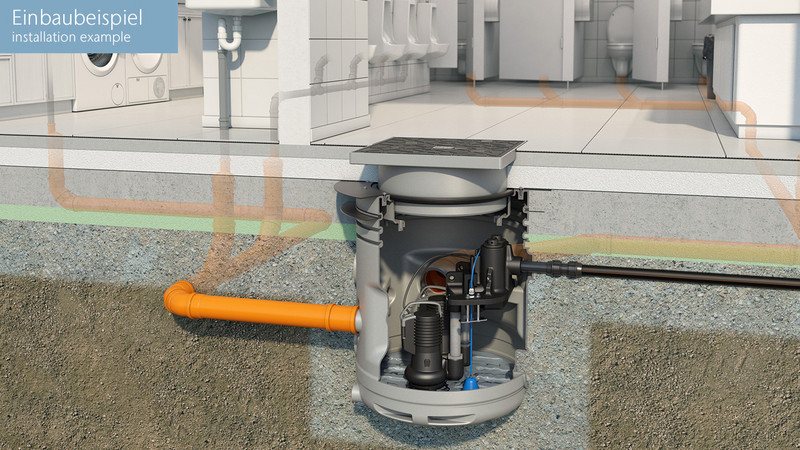

Zur Installation in Gewerbebauten und Wohnhäusern

Die Hebeanlage ACO Muli-Flex ist sowohl als Mono- wie auch als Duo-Hebeanlage mit einer zweiten Pumpe zur Erhöhung der Betriebssicherheit erhältlich. Dadurch lässt sich diese Hebeanlage auch in Mehrfamilienhäusern oder Gewerbeeinheiten einsetzten, wenn beispielsweise eine Vielzahl von Entwässerungsgegenständen unterhalb der Rückstauebene zu entwässern sind. Aufgrund der der optional verwendbaren Schneidwerk-Tauchpumpen ist zudem auch das sichere Heben von Schwarzwasser aus Toiletten gewährleistet.

Die Standardabdeckungen im „Voronoi“- Design entsprechend je nach Ausführungen den Anforderungen der Belastungsklasse K3 für Flächen ohne Fahrverkehr oder der Belastungsklasse L15 und können somit im Ein- und Mehrfamilienhaus, wie auch in Gewerbeflächen mit leichtem Fahrverkehr eingesetzt werden.

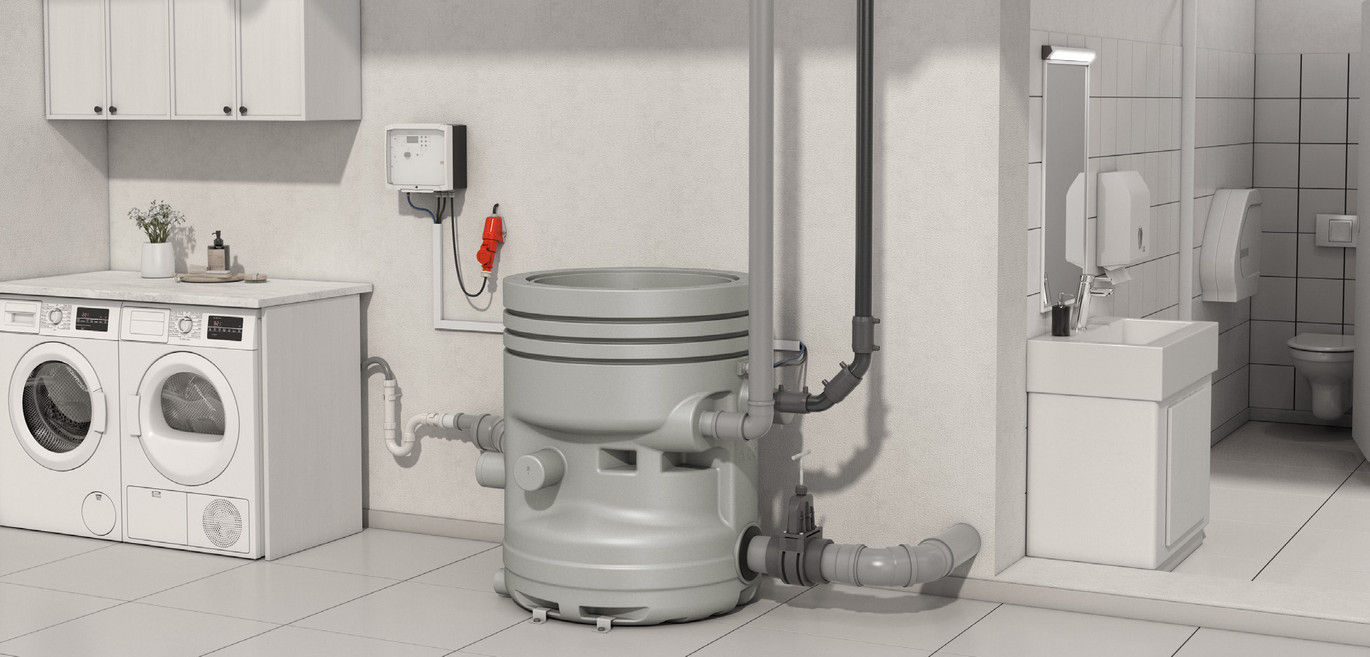

Unter bestimmten örtlichen Gegebenheiten kann es zwingend erforderlich sein, die Hebeanlage frei im Raum oder in einem entsprechend großem bauseitigen Schacht zu montieren. Mit der Überflur-Variante der Hebeanlage Muli-Flex steht daher eine Ausführung zur Verfügung, die bei Bedarf für diese Anforderungen perfekt geeignet ist. Der Zugang zur Pumpeinheit für Inspektion und Wartung erfolgt über einen geruchdicht verschlossenen Deckel von oben. Durch das mitgelieferte Befestigungsset lässt sich der Behälter zuverlässig dreh- und auftriebssicher auf der Aufstellfläche fixieren.

Die Einleitung des Abwassers erfolgt für alle Gebäudetypen über die großzügig am Behälter verteilten Zuläufe in den verschiedenen Nennweiten von 110 und 160 mm. Je nach gewählter Ausführung entsprechen alle Hebeanlagen der Baureihe Muli-Flex den Europäischen Produktnormen DIN EN 12050-1 bzw. DIN EN 12050-2. Die zugehörige Leistungserklärung für die jeweiligen Ausführungen befinden sich auf unserer Homepage im Downloadbereich der Produkte.
