Bodenabläufe Variant-CR 142 | DN 100 – Stutzenneigung 90°
Produktvorteile
- Baustoffklasse: A1
- Geprüfte und praxisgerechte Brandschutzlösungen
- Bei Einbau Fit-in – Mindest-Deckendicke: 100 mm
- Fit-in nicht passend für Ablaufkörper mit Halterand
- Anschluss aller handelsüblicher Abdichtungssysteme
Produktinformationen
- Ablaufkörper DN 100
- Geprüft gemäß DIN EN 1253‑1
- Aus Edelstahl, Werkstoff 1.4301
- Passende Aufsatzstücke
Aufsatzstücke Standard für Ablaufkörper Variant-CR 142
Aufsatzstücke für Verbundabdichtung für Ablaufkörper Variant-CR 142
Aufsatzstücke mit besandetem Flansch für Ablaufkörper Variant-CR 142
Aufsatzstücke mit besandetem Flansch für Fußbodenbeschichtungen für Ablaufkörper Variant-CR 142
Oberteil mit Klebeflansch
Passend für
- Ablaufkörper Variant-CR 142
- DN 70
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Mit Abdichtring
- Höhenverstellbarkeit: 45 – 110 mm
- Gewicht: 1,5 kg

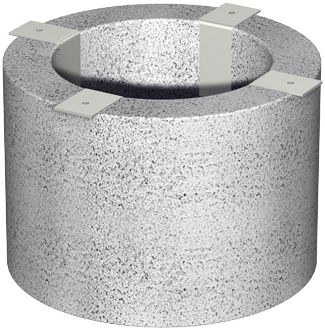

Einbauset Fit-in
Passend für
- Ablaufkörper Variant CR 142
- DN 100
- Stutzenneigung 90°
- Mit Klebe- und Pressdichtungsflansch
Beschreibung
- Nicht brennbar
- Baustoffklasse A1
- Zum mörtellosen Einbau in Kernbohrungen: 225 mm
- Abmessungen Fit-in
- Durchmesser: 215 mm
- Höhe: 150 mm
- Bauaufsichtliche Zulassungen
- AbZ Z19‑17‑1527
- AbG Z‑19‑53‑2294

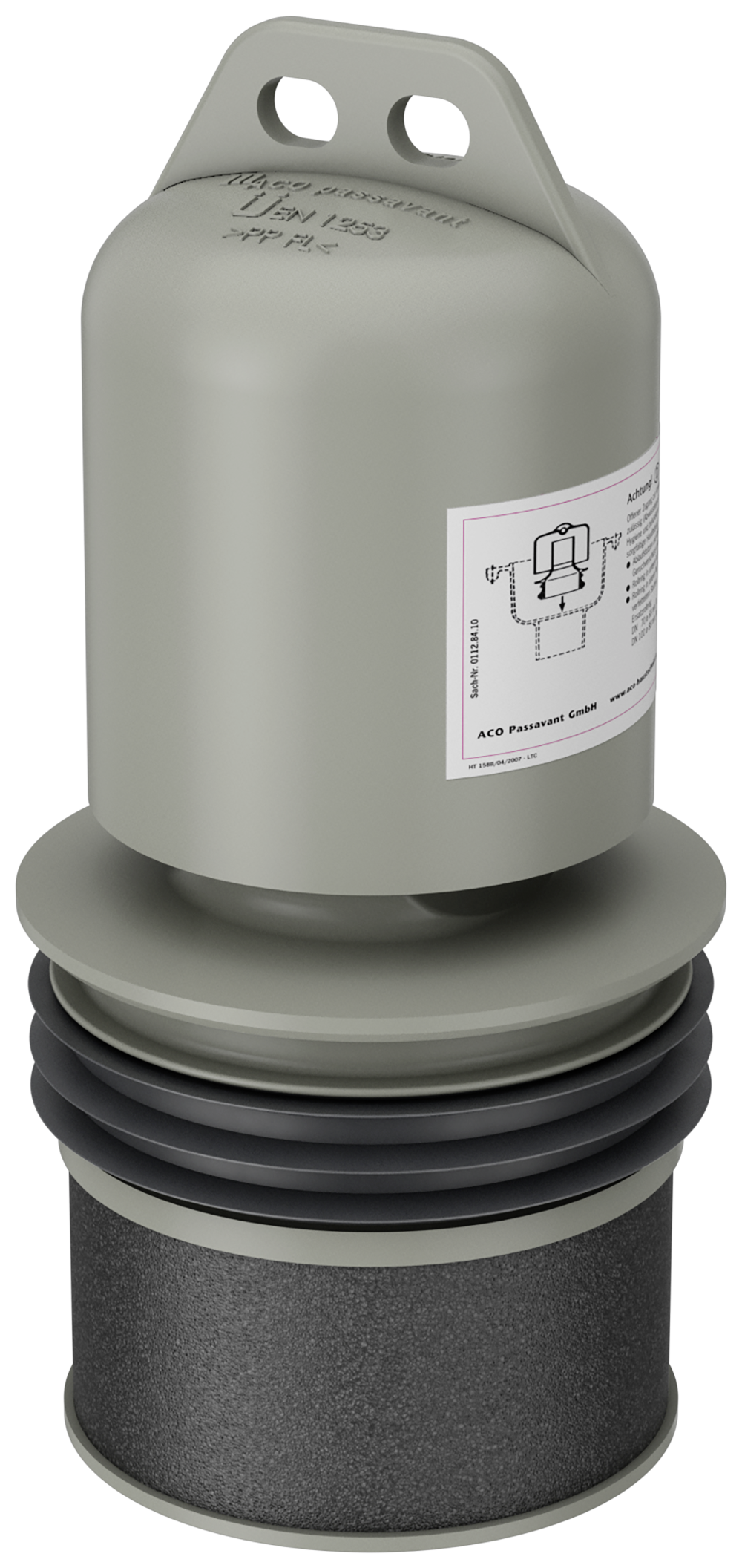

Brandschutz-Glockengeruchsverschluss
Passend für
- Ablaufkörper Variant CR 142
- DN 100
- Stutzenneigung 90°
Beschreibung
- Mit angeformter Brandschutz-Kartusch
- Feuer- und Rauchverschluss zur nachträglichen Brandschutz-Ausrüstung von Ablaufkörpern
- Zulassungen
- AbZ Z‑19.17‑1527
- AbG Z‑19.53‑2294

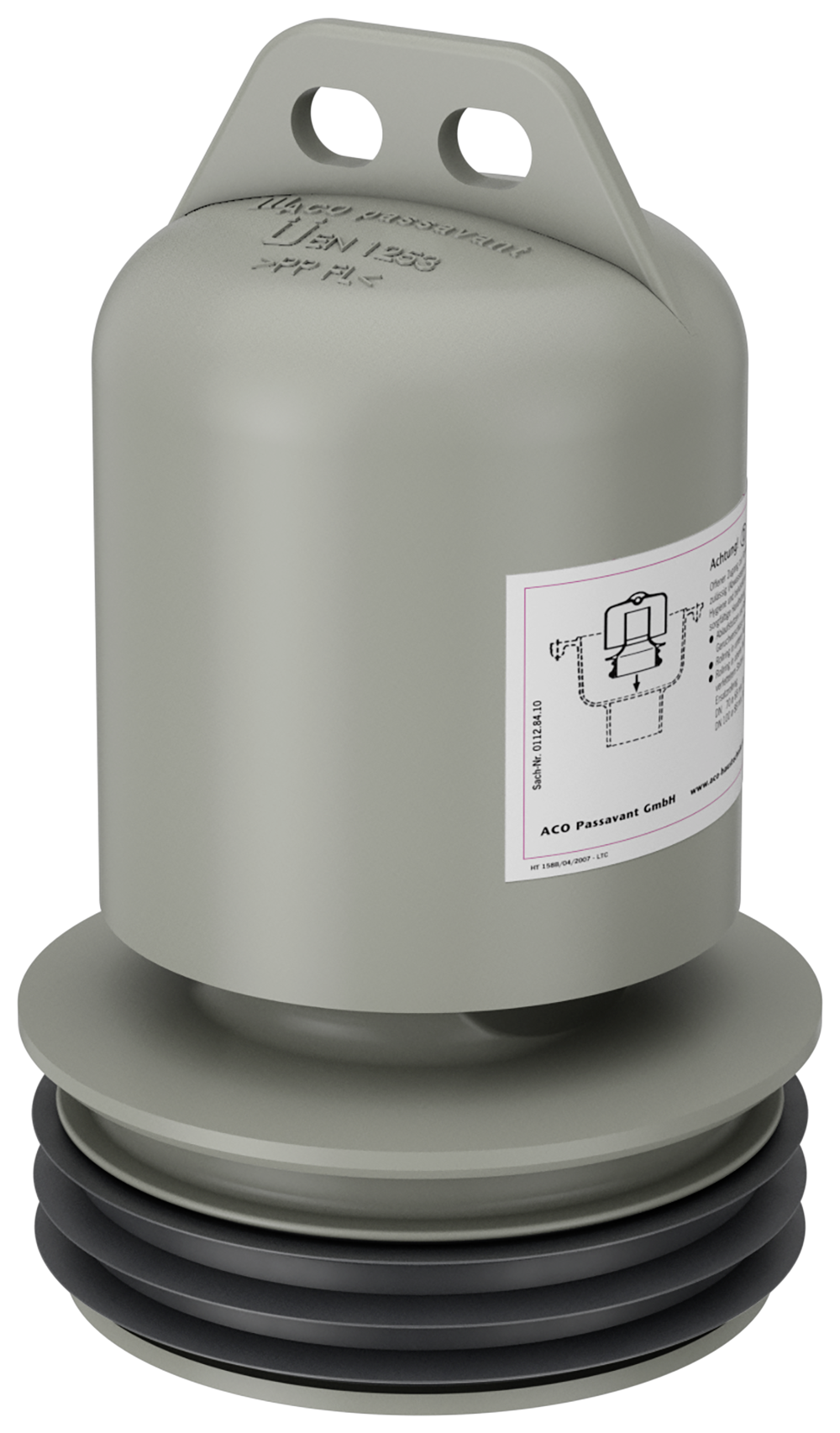

Geruchsverschluss
Passend für
- Ablaufkörper Variant CR 142
- DN 100
- Stutzenneigung 90°
Beschreibung
- Aus Kunsstoff
Oberteil mit Pressdichtungsflansch
Passend für
- Ablaufkörper Variant-CR 142
- DN 70
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Mit Sickeröffnung
- Mit Abdichtring
- Höhenverstellbarkeit: 45 – 110 mm
- Gewicht: 3,1 kg
Oberteil mit Pressdichtungsflansch
Passend für
- Ablaufkörper Variant-CR 142
- DN 70
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Mit seitlichem Zulauf und Steckmuffe DN 50
- Mit Sickeröffnung
- Mit Abdichtring
- Höhenverstellbarkeit: 110 – 160 mm
- Gewicht: 0,1 kg
Verlängerung
Passend für
- Alle Oberteile und Aufsatzstücke
- Stutzendurchmesser: 125 mm
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Höhenverstellbarkeit: 35 – 90 mm
- Mit Abdichtring
- Gewicht: 0,8 kg
Geruchsverschluss
Passend für
- Ablaufkörper Variant-CR 142
- DN 70/DN 100
- Stutzenneigung: 1,5°
- Kompaktabläufe Variant-CR 142
- DN 70/DN 100
- Stutzenneigung: 1,5°
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Verwendung mit Haltering
- 9579.13.26
- Gewicht: 0,4 kg
Haltering
Passend für
- Geruchsverschluss
- 9579.13.15
Beschreibung
- Aus Gummi
- Gewicht: 0,2 kg
Kombiring
Passend für
- Aufsatzstücke Durchmesser: 125 mm
Beschreibung
- Dichtring
- O-Ring entnehmbar zur Entwässerung über Sickeröffnung
- Gewicht: 0,1 kg
