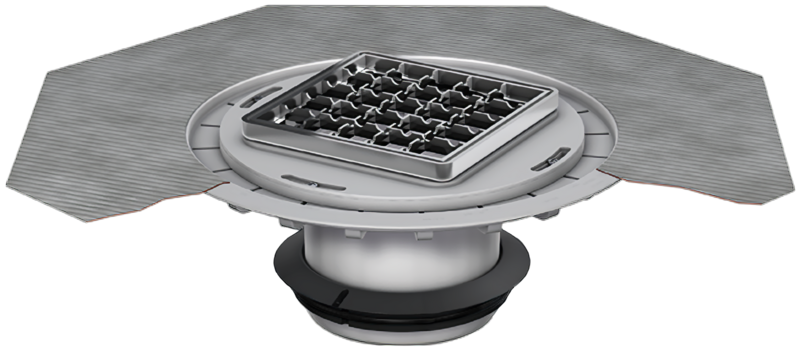

Aufsatzstücke für Verbundabdichtung für Ablaufkörper Variant-CR 142

Produktinformationen

  • Die Aufsatzstücke stehen in Standardausführung zur Verfügung
  • Aufsatzstücke mit Dünnbettabdichtung decken folgende Typen von Bodenaufbauten ab
    • Typ D: Bodenaufbau mit Dünnbettabdichtung

Infobox

  • Die Maße H min./H max. sind von Oberkante Festflansch zu Oberkante Flanschverbundabdichtung angegeben.

Standardausführung

AusführungRahmenRostHöhen-

verstell-

barkeit

H1min – H1max		BeschreibungGewichtArtikel-Nr.Preis/Stk.

01.01.2025

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
[mm][mm][mm][kg]
  • Kunststoff
  • Abdichtring
  • Edelstahl
  • 150 x 150
  • Gitterrost
  • Edelstahl
  • 142 x 142
  • L 15
40 – 115
  • Lose eingelegt
  • Rutschhemmend
  • Mit Verschieberahmen (seitlich verschiebbar bis 36 mm)
2,29579.60.97315,65 €3
  • Kunststoff
  • Abdichtring
  • Edelstahl
  • 148 x 148
  • Schlitzrost
  • Edelstahl
  • 140 x 140
  • K 3
40 – 115
  • Verriegelbar
  • Mit Verschieberahmen (seitlich verschiebbar bis 36 mm)
1,79579.60.91187,25 €3
  • Verriegelbar
  • Rutschhemmung: Klasse C
  • Mit Verschieberahmen (seitlich verschiebbar bis 36 mm)
1,79579.61.91206,51 €3
AusführungRahmenRostHöhen-

verstell-

barkeit

H1min – H1max		BeschreibungGewichtArtikel-Nr.
  • Kunststoff
  • Abdichtring
  • Edelstahl
  • 150 x 150 mm
  • Gitterrost
  • Edelstahl
  • 142 x 142 mm
  • L 15
40 – 115 mm
  • Lose eingelegt
  • Rutschhemmend
  • Mit Verschieberahmen (seitlich verschiebbar bis 36 mm)
2,2 kg9579.60.97
  • Kunststoff
  • Abdichtring
  • Edelstahl
  • 148 x 148 mm
  • Schlitzrost
  • Edelstahl
  • 140 x 140 mm
  • K 3
40 – 115 mm
  • Verriegelbar
  • Mit Verschieberahmen (seitlich verschiebbar bis 36 mm)
1,7 kg9579.60.91
  • Verriegelbar
  • Rutschhemmung: Klasse C
  • Mit Verschieberahmen (seitlich verschiebbar bis 36 mm)
1,7 kg9579.61.91

Verlängerung

Passend für
  • Alle Bodenabläufe Easyflow
  • Aufsatzstücke
    • Stutzendurchmesser: 125 mm
Beschreibung
  • Aus Kunststoff
  • Geeignet für die Aufnahme von Aufsatzstücken aus Kunststoff sowie Pressdichtungsflanschen
  • Mit Lippendichtung
  • Für den vertieften Einbau von Bodenabläufen
  • Höhenausgleich ca. 160 mm
  • Gewicht: 0,3 kg
  • Preis/Stk. UVP zzgl. USt. 2025 [€]: 23,85 €
  • Rabattgruppe: 2
Artikel-Nr.
2040.00.00

Saugheber

Passend für
  • Aufsatzstück
    • 5141.94.22
    • 9579.40.94
Beschreibung
  • Zum Öffnen des Verschlussdeckels
  • Gewicht: 0,1 kg
  • Preis/Stk. UVP zzgl. USt. 2025 [€]: 58,74 €
  • Rabattgruppe: 1
Artikel-Nr.
5141.94.09

Höhenverstellring

Passend für
  • Aufsatzstücke aus Kunststoff
    • 5141.29.00 – 5141.32.00
    • 5141.42.00
    • 5141.48.00
    • 620475 – 620477
    • 9579.60.91
    • 9579.61.91
    • 5141.91.22
    • 5141.91.33
Beschreibung
  • Aus Kunststoff
  • Zur Höhenverstellung
    • Beim ersten Ring: 10 mm
    • Bei jedem weiteren Ring um je 5 mm
  • Gewicht: 0,1 kg
  • Preis/Stk. UVP zzgl. USt. 2025 [€]: 20,46 €
  • Rabattgruppe: 2
Artikel-Nr.
5141.30.15

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 5141.22.xx
    • 5141.23.xx
    • 5141.29.xx
    • 5141.30.xx
    • 9579.40.81
    • 9579.41.81
    • 9579.40.87
    • 9579.41.87
    • 9579.60.91
    • 9579.61.91
Beschreibung
  • Aus Kunststoff
  • Gewicht: 0,1 kg
  • Preis/Stk. UVP zzgl. USt. 2025 [€]: 19,15 €
  • Rabattgruppe: 1
Artikel-Nr.
5141.00.19

Verlängerung

Passend für
  • Alle Oberteile und Aufsatzstücke
    • Stutzendurchmesser: 125 mm
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Höhenverstellbarkeit: 35 – 90 mm
  • Mit Abdichtring
  • Gewicht: 0,8 kg
  • Preis/Stk. UVP zzgl. USt. 2025 [€]: 61,95 €
  • Rabattgruppe: 3
Artikel-Nr.
9579.27.31

Klemmring

Passend für
  • Aufsatzstücke
    • 5141.96.22
    • 9579.40.96
Beschreibung
  • Für homogene PVC-Noppenbeläge
  • Mit angespritzter PU-Dichtlippe
  • Dicke der Nutzschicht: 2 mm
  • Gesamtdicke (inkl. Noppen): 2,5 mm
  • Gewicht: 0,1 kg
  • Preis/Stk. UVP zzgl. USt. 2025 [€]: 157,29 €
  • Rabattgruppe: 1
Artikel-Nr.
5141.96.26

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 9579.40.81
    • 9579.41.81
    • 9579.40.87
    • 9579.41.87
    • 9579.40.89
    • 9579.41.89
    • 9579.40.86
    • 9579.40.89
    • 9579.40.92
    • 9579.60.89
    • 9579.60.91
    • 9579.60.92
    • 9579.60.93
    • 9579.60.89
    • 9579.61.91
    • 9579.65.92
    • 9579.65.93
    • 9579.66.89
    • 9579.65.89
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mindestdeckenaufbau über Halterand/Festflansch des Ablaufes: 50 mm
  • Schlitzweite: 8 mm
  • Gewicht: 0,2 kg
  • Preis/Stk. UVP zzgl. USt. 2025 [€]: 101,22 €
  • Rabattgruppe: 3
Artikel-Nr.
9579.03.00

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 9579.40.81
    • 9579.41.81
    • 9579.40.87
    • 9579.41.87
    • 9579.40.89
    • 9579.41.89
    • 9579.40.86
    • 9579.40.89
    • 9579.40.92
    • 9579.60.89
    • 9579.60.91
    • 9579.60.92
    • 9579.60.93
    • 9579.60.89
    • 9579.61.91
    • 9579.65.92
    • 9579.65.93
    • 9579.66.89
    • 9579.65.89
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mindestdeckenaufbau über Halterand/Festflansch des Ablaufes: 50 mm
  • Schlitzweite: 6 mm gemäß EG-Verordnung Nr. 1774/2002
  • Gewicht: 0,3 kg
  • Preis/Stk. UVP zzgl. USt. 2025 [€]: 101,22 €
  • Rabattgruppe: 3
Artikel-Nr.
9579.03.19

Aufsatzrahmen

Passend für
  • Aufsatzstücke
    • 5141.97.22
    • 5141.91.52
    • 5141.91.53
    • 9579.60.91
    • 9579.61.91
    • 9579.60.97
Beschreibung
  • Aus Kunststoff
  • Mit 2 Schrauben zur stufenweise Höhenverstellung
  • Für Rahmenmaß: 150 x 150 mm
  • Für Fliesendicken ab: 11 mm bzw. 16 mm
  • Höhe: 3 mm
  • Gewicht: 0,1 kg
  • Preis/Stk. UVP zzgl. USt. 2025 [€]: 23,22 €
  • Rabattgruppe: 1
Artikel-Nr.
5141.91.15

Aufsatzrahmen

Passend für
  • Aufsatzstücke
    • 5141.97.22
    • 5141.91.52
    • 5141.91.53
    • 9579.60.91
    • 9579.61.91
    • 9579.60.97
Beschreibung
  • Aus Kunststoff
  • Mit 2 Schrauben zur stufenweise Höhenverstellung
  • Für Rahmenmaß: 150 x 150 mm
  • Für Fliesendicken ab: 11 mm bzw. 16 mm
  • Höhe: 9 mm
  • Gewicht: 0,1 kg
  • Preis/Stk. UVP zzgl. USt. 2025 [€]: 29,75 €
  • Rabattgruppe: 1
Artikel-Nr.
5141.91.25

Lippendichtring D = 125

Passend für
  • Aufsatzstückstutzen
    • D = 125
Beschreibung
  • Zum Abdichten des Ringspalts zwischen Ablaufkörper und Rohrstutzen
  • Gewicht: 0,1 kg
  • Preis/Stk. UVP zzgl. USt. 2025 [€]: 15,33 €
  • Rabattgruppe: 3
Artikel-Nr.
2137964
Bodenabläufe Variant-CR 142 | DN 70 – Stutzenneigung 90°

Bodenabläufe Variant-CR 142 | DN 70 – Stutzenneigung 90°

Bodenabläufe Variant-CR 142 | DN 70 – Stutzenneigung 1,5°

Bodenabläufe Variant-CR 142 | DN 70 – Stutzenneigung 1,5°
