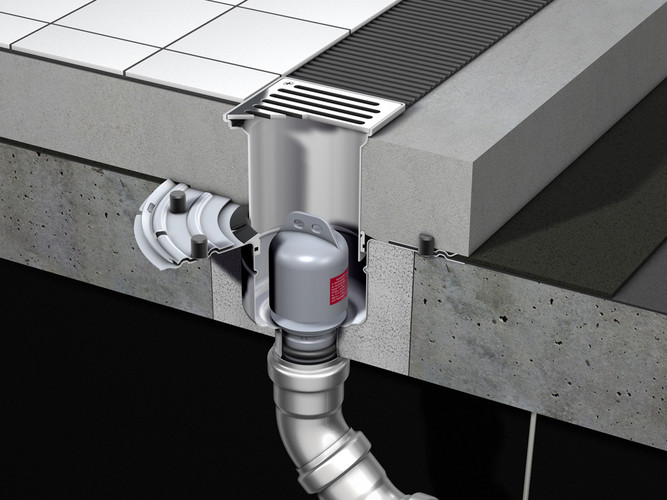

Bodenabläufe Variant-CR 142 | DN 70 – Stutzenneigung 90°
Produktvorteile
- Baustoffklasse: A1
- Geprüfte und praxisgerechte Brandschutzlösungen
- Bei Einbau Fit-in – Mindest-Deckendicke: 100 mm
- Fit-in nicht passend für Ablaufkörper mit Halterand
- Anschluss aller handelsüblicher Abdichtungssysteme
Produktinformationen
- Ablaufkörper DN 70
- Geprüft gemäß DIN EN 1253‑1
- Aus Edelstahl, Werkstoff 1.4301
- Passende Aufsatzstücke
Brandschutz
Feuerwiderstandsklasse R 30 – R 120 (R 30 – R 90 bei Verwendung eines Fit-in) gemäß AbZ: Z‑19.17‑1527 bei Verwendung eines Brandschutz-Glockengeruchsverschlusses mit Hitzeschild.

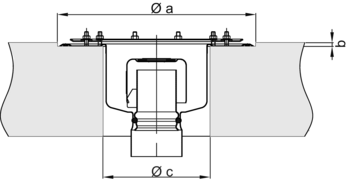

| Nennweite | øa | øb | øc | Artikel-Nr. |
|---|---|---|---|---|
| [mm] | [mm] | [mm] | ||
| DN 70 | 150 | 150 | 9579.00.00 | |
| DN 70 | 350 | 8 | 150 | 9579.10.00 |
| DN 70 | 350 | 8 | 150 | 9579.20.00 |
Aufsatzstücke Standard für Ablaufkörper Variant-CR 142
Aufsatzstücke für Verbundabdichtung für Ablaufkörper Variant-CR 142
Aufsatzstücke mit besandetem Flansch für Ablaufkörper Variant-CR 142
Aufsatzstücke mit besandetem Flansch für Fußbodenbeschichtungen für Ablaufkörper Variant-CR 142
Schlauchstück DN 70/DN 80
Passend für
- Ablaufkörper Passavant
- DN 70
Beschreibung
- Zum Anschluss von Ablaufkörpern DN 70 an SML-Rohr DN 80
- Gewicht: 0,1 kg
- Preis/Stk. UVP zzgl. USt. 2026 [€]: 8,96 €
- Rabattgruppe: 1
Oberteil mit Pressdichtungsflansch
Passend für
- Ablaufkörper Variant-CR 142
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Mit Sickeröffnung
- Mit Abdichtring
- Höhenverstellbarkeit: 45 – 110 mm
- Gewicht: 3,1 kg
- Preis/Stk. UVP zzgl. USt. 2026 [€]: 255,57 €
- Rabattgruppe: 3
Oberteil mit Klebeflansch
Passend für
- Ablaufkörper Variant-CR 142
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Mit Abdichtring
- Höhenverstellbarkeit: 45 – 110 mm
- Gewicht: 1,5 kg
- Preis/Stk. UVP zzgl. USt. 2026 [€]: 219,06 €
- Rabattgruppe: 3
Oberteil mit Pressdichtungsflansch
Passend für
- Ablaufkörper Variant-CR 142
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Mit seitlichem Zulauf und Steckmuffe DN 50
- Mit Sickeröffnung
- Mit Abdichtring
- Höhenverstellbarkeit: 110 – 160 mm
- Gewicht: 0,1 kg
- Preis/Stk. UVP zzgl. USt. 2026 [€]: 360,68 €
- Rabattgruppe: 3
Verlängerung
Passend für
- Alle Oberteile und Aufsatzstücke
- Stutzendurchmesser: 125 mm
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Höhenverstellbarkeit: 35 – 90 mm
- Mit Abdichtring
- Gewicht: 0,8 kg
- Preis/Stk. UVP zzgl. USt. 2026 [€]: 64,06 €
- Rabattgruppe: 3
Steckgeruchsverschluss
Passend für
- Ablaufkörper Variant-CR 142
- DN 70
- Stutzenneigung: 1,5°
Beschreibung
- Aus Kunststoff
- Gewicht: 0,1 kg
- Preis/Stk. UVP zzgl. USt. 2026 [€]: 72,03 €
- Rabattgruppe: 3
Geruchsverschluss
Passend für
- Ablaufkörper Variant-CR 142
- DN 70/DN 100
- Stutzenneigung: 1,5°
- Kompaktabläufe Variant-CR 142
- DN 70/DN 100
- Stutzenneigung: 1,5°
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Verwendung mit Haltering
- 9579.13.26
- Gewicht: 0,4 kg
- Preis/Stk. UVP zzgl. USt. 2026 [€]: 97,92 €
- Rabattgruppe: 3
Geruchsverschluss
Passend für
- Ablaufkörper Variant-CR 142
- DN 70
- Stutzenneigung: 90°
Beschreibung
- Aus Kunststoff
- Gewicht: 0,1 kg
- Preis/Stk. UVP zzgl. USt. 2026 [€]: 35,85 €
- Rabattgruppe: 1
Ersatzrollring
Passend für
- Glockengeruchsverschlüsse
- 5180.10.15
- 5181.20.15
Beschreibung
- Aus Gummi
- DN 70
- Gewicht: 0,2 kg
- Preis/Stk. UVP zzgl. USt. 2026 [€]: 9,51 €
- Rabattgruppe: 1
Brandschutz-Glockengeruchsverschluss
Passend für
- Ablaufkörper Variant-CR 142
- DN 70
- Stutzenneigung: 90°
Beschreibung
- Mit angeformter Brandschutz-Kartusche
- Feuer- und Rauchverschluss zur nachträglichen Brandschutz-Ausrüstung von Ablaufkörpern
- Zulassung
- AbZ: Z‑19.17‑1527
- AbG: Z‑19.53‑2294
- Gewicht: 0,4 kg
- Preis/Stk. UVP zzgl. USt. 2026 [€]: 151,57 €
- Rabattgruppe: 1
Einbauset Fit-in
Passend für
- Ablaufkörper Variant-CR 142
- DN 70
- Stutzenneigung: 90°
- Mit Klebe- und Pressdichtungsflansch
Beschreibung
- Nicht brennbar
- Baustoffklasse A1
- Zum mörtellosen Einbau in Kernbohrungen: 225 mm
- Abmessungen Fit-In
- Durchmesser: 215 mm
- Höhe: 150 mm
- Bauaufsichtliche Zulassung
- abZ: Z‑19‑17‑1527
- abG: Z‑19.53‑2294
- Gewicht: 2,3 kg
- Preis/Stk. UVP zzgl. USt. 2026 [€]: 143,83 €
- Rabattgruppe: 3
Haltering
Passend für
- Geruchsverschluss
- 9579.13.15
Beschreibung
- Aus Gummi
- Gewicht: 0,2 kg
- Preis/Stk. UVP zzgl. USt. 2026 [€]: 19,47 €
- Rabattgruppe: 3
