ACO Haustechnik

Aufsatzstücke für Verbundabdichtung für Ablaufkörper Variant-CR 218

Produktinformationen

  • Die Aufsatzstücke stehen in Standard- sowie verlängerter Ausführung zur Verfügung
  • Aufsatzstücke mit Dünnbettabdichtung decken folgende Typen von Bodenaufbauten ab
    • Typ D: Bodenaufbau mit Dünnbettabdichtung

Infobox

Hinweis: Aufsatzstücke mit Schlitzweite ≤ 8 mm sind für den Barfußbereich geeignet.

Hinweis: Zwischen der maximalen und der minimalen Höhenverstellbarkeit sind die Aufsatzstücke je nach Ausführung bauseits abzulängen.

Hinweis: Anpassung des Rahmens an das Fliesenraster mittel Schiebeflansch um 18 mm möglich.

Standardausführung

AusführungRahmenRostBeschreibungGewichtArtikel-Nr.Preis/Stk.

01.01.2025

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
[mm][mm][kg]
  • Kunststoff
  • Abdichtring
  • Edelstahl
  • 196 x 196
  • Schlitzrost
  • Edelstahl
  • 188 x 188
  • K 3
  • Verschraubt
6,59519.60.91308,16 €3
  • Verschraubt
  • Rutschhemmung: Klasse C
6,59519.61.91324,21 €3
  • Kunststoff
  • Abdichtring
  • Edelstahl
  • 194 x 194
  • Gitterrost
  • Edelstahl
  • 186 x 186
  • L 15
  • Lose eingelegt
  • Rutschhemmend
7,09519.60.97346,68 €3
AusführungRahmenRostBeschreibungGewichtArtikel-Nr.
  • Kunststoff
  • Abdichtring
  • Edelstahl
  • 196 x 196 mm
  • Schlitzrost
  • Edelstahl
  • 188 x 188 mm
  • K 3
  • Verschraubt
6,5 kg9519.60.91
  • Verschraubt
  • Rutschhemmung: Klasse C
6,5 kg9519.61.91
  • Kunststoff
  • Abdichtring
  • Edelstahl
  • 194 x 194 mm
  • Gitterrost
  • Edelstahl
  • 186 x 186 mm
  • L 15
  • Lose eingelegt
  • Rutschhemmend
7,0 kg9519.60.97

Aufsatzrahmen

Passend für
  • Aufsatzstücke AVSelecta-PP
  • 5084.91.xx
  • 5084.97.xx
Beschreibung
  • Aus Kunststoff
  • Rahmenmaß: 196 x 196 mm
  • Mit 2 Schrauben zur stufenweisen Höhenverstellung
  • Fliesenstärke ab: 11 mm bzw. 16 mm
  • Höhe: 3 mm
  • Gewicht: 0,1 kg
  • Preis/Stk. UVP zzgl. USt. 2025 [€]: 25,25 €
  • Rabattgruppe: 1
Artikel-Nr.
5084.91.15

Aufsatzrahmen

Passend für
  • Aufsatzstücke AVSelecta-PP
  • 5084.91.xx
  • 5084.97.xx
Beschreibung
  • Aus Kunststoff
  • Rahmenmaß: 196 x 196 mm
  • Mit 2 Schrauben zur stufenweisen Höhenverstellung
  • Fliesenstärke ab: 11 mm bzw. 16 mm
  • Höhe: 9 mm
  • Gewicht: 0,1 kg
  • Preis/Stk. UVP zzgl. USt. 2025 [€]: 32,31 €
  • Rabattgruppe: 1
Artikel-Nr.
5084.91.25

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 5084.71.xx
    • 5084.81.xx
    • 5084.87.xx
    • 5084.91.xx
    • 9519.60.91
    • 9519.61.91
Beschreibung
  • Aus Kunststoff
  • Gewicht: 0,1 kg
  • Preis/Stk. UVP zzgl. USt. 2025 [€]: 31,24 €
  • Rabattgruppe: 1
Artikel-Nr.
5084.00.19

Verlängerung

Passend für
  • Alle Oberteile und Aufsatzstücke mit einem Stutzendurchmesser: 198 mm
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Verlängerung um max. 110 mm
  • Mit Abdichtring
  • Gewicht: 1,8 kg
  • Preis/Stk. UVP zzgl. USt. 2025 [€]: 93,41 €
  • Rabattgruppe: 3
Artikel-Nr.
9519.20.31

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 9519.40.81
    • 9519.40.87
    • 9519.60.89
    • 9519.60.91
    • 9519.65.89
    • 9519.66.89
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mindestdeckenaufbau über Klebeflansch des Ablaufes: 50 mm
  • Schlitzweite: 8 mm
  • Gewicht: 0,5 kg
  • Preis/Stk. UVP zzgl. USt. 2025 [€]: 102,83 €
  • Rabattgruppe: 3
Artikel-Nr.
9519.15.29

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 9519.40.81
    • 9519.40.87
    • 9519.60.89
    • 9519.60.91
    • 9519.65.89
    • 9519.66.89
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mindestdeckenaufbau über Klebeflansch des Ablaufes: 50 mm
  • Schlitzweite: 6 mm gemäß EG-Verordnung Nr. 1774/2002
  • Gewicht: 0,5 kg
  • Preis/Stk. UVP zzgl. USt. 2025 [€]: 102,83 €
  • Rabattgruppe: 3
Artikel-Nr.
9519.15.19

Lippendichtring D = 200/198

Passend für
  • Aufsatzstückstutzen
    • D = 200/198
Beschreibung
  • Zum Abdichten des Ringspalts zwischen Ablaufkörper und Rohrstutzen
  • Gewicht: 0,1 kg
  • Preis/Stk. UVP zzgl. USt. 2025 [€]: 17,70 €
  • Rabattgruppe: 3
Artikel-Nr.
2137963

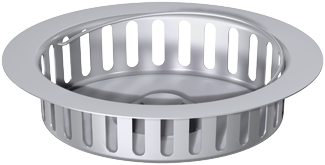

Herausnehmbarer Schmutzfang

Passend für
  • AV Selecta Aufsatzstück
    • 9519.60.97
    • 5084.97.00
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Schlitzweite: 8 mm
  • l: 160 mm; b: 165 mm; h: 50 mm
  • Gewicht: 0,3 kg
  • Preis/Stk. UVP zzgl. USt. 2025 [€]: 142,31 €
  • Rabattgruppe: 3
Artikel-Nr.
5084.97.13
Industrieabläufe Variant-CR 218 | DN 100 – Stutzenneigung 90°

Industrieabläufe Variant-CR 218 | DN 100 – Stutzenneigung 90°

Industrieabläufe Variant-CR 218 | DN 100 – Stutzenneigung 1,5°

Industrieabläufe Variant-CR 218 | DN 100 – Stutzenneigung 1,5°
