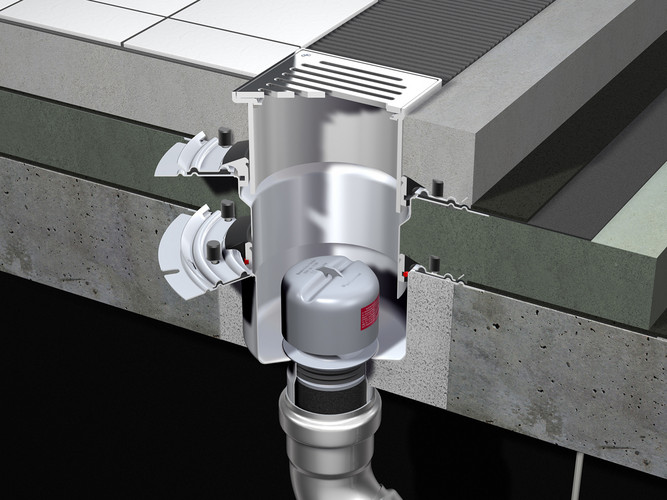

Industrieabläufe Variant-CR 218 | DN 100 – Stutzenneigung 90°

Produktvorteile

  • Baustoffklasse: A1
  • Geprüfte und praxisgerechte Brandschutzlösungen
    • Bei Einbau Fit-in – Mindest-Deckendicke: 150 mm
    • Fit-in nicht passend für Ablaufkörper mit Halterand
  • Anschluss aller handelsüblicher Abdichtungssysteme

Produktinformationen

Brandschutz

Feuerwiderstandsklasse R 30 – R 120 (R 30 – R 90 bei Verwendung eines Fit-in) gemäß AbZ: Z‑19.17‑1527 bei Verwendung eines Brandschutz-Glockengeruchsverschlusses mit Hitzeschild.
FlanschausführungAussparungAbflusswertGeruchsverschlussGewichtArtikel-Nr.Merken
[mm][l/s][kg]
BildMit Halterand230 x 2302,0
  • Ohne Geruchsverschluss
3,19519.00.00
BildMit Klebeflansch230 x 4252,0
  • Ohne Geruchsverschluss
4,79519.10.00
BildMit Pressdichtungsflansch230 x 4252,0
  • Ohne Geruchsverschluss
6,09519.20.00
AussparungAbflusswertGeruchsverschlussGewichtArtikel-Nr.
BildMit Halterand230 x 230 mm2,0 l/s
  • Ohne Geruchsverschluss
3,1 kg9519.00.00
BildMit Klebeflansch230 x 425 mm2,0 l/s
  • Ohne Geruchsverschluss
4,7 kg9519.10.00
BildMit Pressdichtungsflansch230 x 425 mm2,0 l/s
  • Ohne Geruchsverschluss
6,0 kg9519.20.00

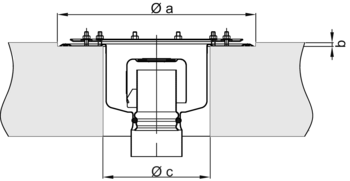

NennweiteøaøbøcArtikel-Nr.
[mm][mm][mm]
DN 1002302309519.00.00
DN 10042582309519.10.00
DN 10042582309519.20.00

Oberteil mit Klebeflansch

Passend für
  • Ablaufkörper Variant-CR 218
    • DN 100
  • Industrieablaufkörper Variant-CR 218
    • DN 150
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Abdichtring
  • Höhenverstellbarkeit: 45 – 110 mm
  • Gewicht: 3,4 kg

Fit-in

Passend für
  • Ablaufkörper Variant-CR 218
    • DN 100
    • Stutzenneigung: 90°
    • Mit Klebe- und Pressdichtungsflansch
Beschreibung
  • Nicht brennbar gemäß Baustoffklasse A1
  • Zum mörtellosen Einbau in Kernbohrungen: 300 mm
  • Abmessungen Fit-In
    • Durchmesser: 290 mm
    • Höhe: 200 mm
  • Bauaufsichtliche Zulassung
    • AbZ: Z‑19.17‑1527
  • Gewicht: 5 kg

Oberteil mit Pressdichtungsflansch

Passend für
  • Ablaufkörper Variant-CR 218
    • DN 100
  • Industrieablaufkörper Variant-CR 218
    • DN 150
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Sickeröffnung
  • Mit Abdichtring
  • Höhenverstellbarkeit: 55 – 110 mm
  • Gewicht: 4,4 kg

Oberteil mit Pressdichtungsflansch

Passend für
  • Ablaufkörper Variant-CR 218
    • DN 100
  • Industrieablaufkörper Variant-CR 218
    • DN 150
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit seitlichem Zulauf und Steckmuffe DN 50
  • Mit Sickeröffnung
  • Mit Abdichtring
  • Höhenverstellbarkeit: 115 – 160 mm
  • Gewicht: 3,3 kg

Verlängerung

Passend für
  • Alle Oberteile und Aufsatzstücke mit einem Stutzendurchmesser: 198 mm
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Verlängerung um max. 110 mm
  • Mit Abdichtring
  • Gewicht: 1,8 kg

Glocken-Geruchsverschluss

Passend für
  • Ablaufkörper Wal-Selecta und Variant-CR-Serie
    • DN 100
    • Stutzenneigung: 90°
Beschreibung
  • Mit Lippendichtung
  • Gewicht: 0,4 kg

Glocken-Geruchsverschluss

Passend für
  • Ablaufkörper Variant-CR 218
    • DN 100
    • Stutzenneigung: 90°
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Lippendichtung
  • Gewicht: 0,9 kg

Ersatz-Lippendichtung

Passend für
  • Glocken-Geruchsverschluss
    • 9202.13.20
    • 5087.20.15
    • 5086.20.15
Beschreibung
  • Aus Gummi
  • Gewicht: 0,1 kg

Brandschutz-Glockengeruchsverschluss

Passend für
  • Ablaufkörper Wal-Selecta und Variant-CR-Serie
    • DN 100
    • Stutzenneigung: 90°
Beschreibung
  • Mit angeformter Brandschutz-Kartusche
  • Feuer- und Rauchverschluss zur nachträglichen Brandschutz-Ausrüstung von Ablaufkörpern
  • Mit Lippendichtung
  • Zulassung
    • AbZ: Z‑19.17‑1527
    • AbG: Z‑19.53‑2294
  • Gewicht: 0,6 kg
