ACO Haustechnik

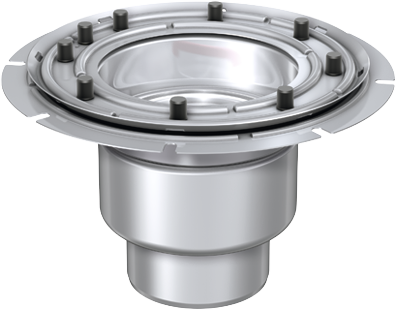

Industrieabläufe Variant-CR 218 | DN 150

Produktvorteile

  • Baustoffklasse A1
  • Anschluss aller handelsüblichen Abdichtungssysteme

Produktinformationen

  • Ablaufkörper DN 150
  • Geprüft gemäß DIN EN 1253‑1
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit herausnehmbarem Geruchsverschluss aus Edelstahl
FlanschausführungAussparungAbflusswertGeruchsverschlussGewichtArtikel-Nr.Merken
[mm][l/s][kg]
BildMit Halterand370 x 3004,0
  • Ohne Geruchsverschluss
7,29559.00.00
BildMit Klebeflansch480 x 3004,0
  • Ohne Geruchsverschluss
9,39559.10.00
BildMit Pressdichtungsflansch480 x 3004,0
  • Ohne Geruchsverschluss
11,09559.20.00
AussparungAbflusswertGeruchsverschlussGewichtArtikel-Nr.
BildMit Halterand370 x 300 mm4,0 l/s
  • Ohne Geruchsverschluss
7,2 kg9559.00.00
BildMit Klebeflansch480 x 300 mm4,0 l/s
  • Ohne Geruchsverschluss
9,3 kg9559.10.00
BildMit Pressdichtungsflansch480 x 300 mm4,0 l/s
  • Ohne Geruchsverschluss
11,0 kg9559.20.00

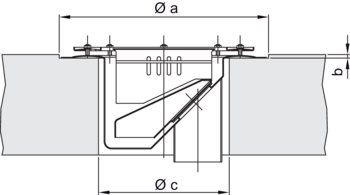

NennweiteøaøbøcArtikel-Nr.
[mm][mm][mm]
DN 1503009559.00.00
DN 15048083009559.10.00

Oberteil mit Klebeflansch

Passend für
  • Ablaufkörper Variant-CR 218
    • DN 100
  • Industrieablaufkörper Variant-CR 218
    • DN 150
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Abdichtring
  • Höhenverstellbarkeit: 45 – 110 mm
  • Gewicht: 3,4 kg

Oberteil mit Pressdichtungsflansch

Passend für
  • Ablaufkörper Variant-CR 218
    • DN 100
  • Industrieablaufkörper Variant-CR 218
    • DN 150
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Sickeröffnung
  • Mit Abdichtring
  • Höhenverstellbarkeit: 45 – 110 mm
  • Gewicht: 4,4 kg

Oberteil mit Pressdichtungsflansch

Passend für
  • Ablaufkörper Variant-CR 218
    • DN 100
  • Industrieablaufkörper Variant-CR 218
    • DN 150
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit seitlichem Zulauf und Steckmuffe DN 50
  • Mit Sickeröffnung
  • Mit Abdichtring
  • Höhenverstellbarkeit: 105 – 160 mm
  • Gewicht: 3,3 kg

Verlängerung

Passend für
  • Alle Oberteile und Aufsatzstücke mit einem Stutzendurchmesser: 198 mm
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Verlängerung um max. 110 mm
  • Mit Abdichtring
  • Gewicht: 1,8 kg

Geruchsverschluss

Passend für
  • Industrieablaufkörper Variant-CR 218
    • DN 150
    • Stutzenneigung: 90°
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Verwendung mit Haltering
    • 9595.13.26
  • Gewicht: 2,8 kg

Haltering

Passend für
  • Geruchsverschluss
    • 9595.13.15
Beschreibung
  • Aus Gummi
  • Gewicht: 0,3 kg
