Aufsatzstücke für Verbundabdichtung für Ablaufkörper Variant-CR 218

Preisliste
Kontakt
Einbauvorschlag

Produktinformationen

  • Belastungsklasse von K 3 – M 125
  • Aufsatzstücke mit Dünnbettabdichtung decken folgende Typen von Bodenaufbauten ab
    • Typ D: Bodenaufbau mit Dünnbettabdichtung

Infobox

Hinweis: Aufsatzstücke mit Schlitzweite ≤ 8 mm sind für den Barfußbereich geeignet.

Hinweis: Zwischen der maximalen und der minimalen Höhenverstellbarkeit sind die Aufsatzstücke je nach Ausführung abzulängen.

Standardausführung

AusführungRahmenRostHöhen-

verstell-

barkeit

H1min – H1max		BeschreibungGewichtArtikel-Nr.Merken
[mm][mm][mm][kg]
  • Edelstahl
  • Kombiring
  • Edelstahl
  • 308 x 308
  • Gitterrost
  • Edelstahl
  • 279 x 279
  • L 15
70 – 120
  • Lose eingelegt
  • Rutschhemmend
9,09519.70.92
  • Edelstahl
  • Kombiring
  • Edelstahl
  • 308 x 308
  • Gitterrost
  • Edelstahl
  • 279 x 279
  • M 125
70 – 120
  • Lose eingelegt
  • Rutschhemmend
11,59519.70.93
  • Edelstahl
  • Kombiring
  • Edelstahl
  • 308 x 308
  • Stegrost
  • Edelstahl
  • 279 x 279
  • M 125
70 – 120
  • Lose eingelegt
14,09519.70.94
  • Edelstahl
  • Kombiring
  • Edelstahl
  • 308 x 308
  • Abdeckplatte
  • Edelstahl
  • 279 x 279
  • M 125
70 – 120
  • Lose eingelegt
11,29519.70.95
AusführungRahmenRostHöhen-

verstell-

barkeit

H1min – H1max		BeschreibungGewichtArtikel-Nr.
  • Edelstahl
  • Kombiring
  • Edelstahl
  • 308 x 308 mm
  • Gitterrost
  • Edelstahl
  • 279 x 279 mm
  • L 15
70 – 120 mm
  • Lose eingelegt
  • Rutschhemmend
9,0 kg9519.70.92
  • Edelstahl
  • Kombiring
  • Edelstahl
  • 308 x 308 mm
  • Gitterrost
  • Edelstahl
  • 279 x 279 mm
  • M 125
70 – 120 mm
  • Lose eingelegt
  • Rutschhemmend
11,5 kg9519.70.93
  • Edelstahl
  • Kombiring
  • Edelstahl
  • 308 x 308 mm
  • Stegrost
  • Edelstahl
  • 279 x 279 mm
  • M 125
70 – 120 mm
  • Lose eingelegt
14,0 kg9519.70.94
  • Edelstahl
  • Kombiring
  • Edelstahl
  • 308 x 308 mm
  • Abdeckplatte
  • Edelstahl
  • 279 x 279 mm
  • M 125
70 – 120 mm
  • Lose eingelegt
11,2 kg9519.70.95

Verlängerung

Passend für
  • Alle Oberteile und Aufsatzstücke mit einem Stutzendurchmesser: 198 mm
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Verlängerung um max. 110 mm
  • Mit Abdichtring
  • Gewicht: 1,8 kg
Artikel-Nr.
9519.20.31

Kombiring

Passend für
  • Aufsatzstücke Durchmesser: 198 mm
Beschreibung
  • Dichtring
  • Farbe: grau
  • O-Ring entnehmbar zur Entwässerung über Sickeröffnung
  • Gewicht: 0,2 kg
Artikel-Nr.
9519.90.00

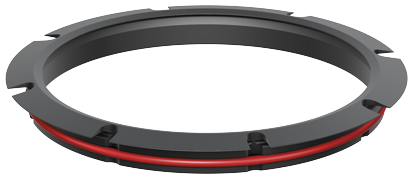

Kombiring

Passend für
  • Aufsatzstücke Durchmesser: 200 mm
Beschreibung
  • Dichtring
  • Farbe: rot
  • O-Ring entnehmbar zur Entwässerung über Sickeröffnung
  • Gewicht: 0,2 kg
Artikel-Nr.
9519.90.26

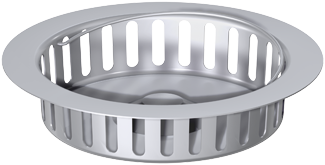

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 9519.70.92
    • 9519.50.92
    • 9519.70.93
    • 9519.50.93
    • 9519.70.94
    • 9519.50.94
    • 9519.70.95
    • 9519.50.95
  • Alle Aufsatzstücke in runder Ausführung
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Ab 70 mm über Klebeflansch
  • Schlitzweite: 8 mm
  • Gewicht: 0,5 kg
Artikel-Nr.
9519.00.29

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 9519.70.92
    • 9519.50.92
    • 9519.70.93
    • 9519.50.93
    • 9519.70.94
    • 9519.50.94
    • 9519.70.95
    • 9519.50.95
  • Alle Aufsatzstücke in runder Ausführung
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Ab 70 mm über Klebeflansch
  • Schlitzweite: 6 mm gemäß EG-Verordnung Nr. 1774/2002
  • Gewicht: 0,5 kg
Artikel-Nr.
9519.00.19

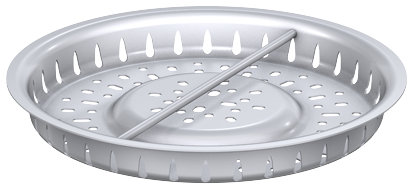

Herausnehmbarer Schmutzfang

Passend für
  • Hygiene Kastenrinnen
    • Rinnenbreite: 300 – 800 mm
  • Aufsatzstücke
    • 9595.80.89
    • 9595.90.89
    • 9595.80.22
    • 9595.90.22
    • 9595.80.27
    • 9595.90.27
    • 9595.80.30
    • 9595.90.30
    • 9595.90.99
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Bauhöhe 26 mm
  • Gewicht: 0,5 kg
Artikel-Nr.
9519.10.19

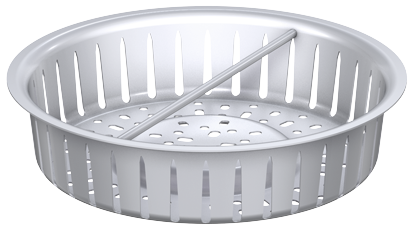

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 9595.80.89
    • 9595.90.89
    • 9595.80.22
    • 9595.90.22
    • 9595.80.27
    • 9595.90.27
    • 9595.80.30
    • 9595.90.30
    • 9595.90.99
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Bauhöhe: 50 mm
  • Gewicht: 0,6 kg
Artikel-Nr.
9519.13.19
