Aufsatzstücke für Verbundabdichtung für Ablaufkörper Passavant


Produktinformationen

  • Aufsatzstücke mit Dünnbettabdichtung decken folgende Typen von Bodenaufbauten ab
    • Typ D: Bodenaufbau mit Dünnbettabdichtung

Standardausführung

AusführungRahmenRostHöhen-

verstell-

barkeit

H1min – H1max
BeschreibungGewichtArtikel-Nr.Merken
[mm][mm][mm][kg]
  • Kunststoff
  • Abdichtring
  • Edelstahl
  • 111 x 111
  • Schlitzrost
  • Edelstahl
  • 104 x 104
  • K 3
40 – 100
  • Verschraubt
1,35150.91.22
  • Verschraubt
  • Rutschhemmung: Klasse C
1,35150.91.33
  • Kunststoff
  • Abdichtring
  • Edelstahl
  • 148 x 148
  • Schlitzrost
  • Edelstahl
  • 140 x 140
  • K 3
40 – 100
  • Verschraubt
  • Mit Verschieberahmen (seitlich verschiebbar bis 36 mm)
1,75141.91.52
  • Verschraubt
  • Rutschhemmung: Klasse C
  • Mit Verschieberahmen (seitlich verschiebbar bis 36 mm)
1,75141.91.53
  • Kunststoff
  • Abdichtring
  • Edelstahl
  • 148 x 148
  • Schlitzrost
  • Edelstahl
  • 140 x 140
  • K 3
40 – 100
  • Verriegelbar
  • Mit Verschieberahmen (seitlich verschiebbar bis 36 mm)
1,75141.91.22
  • Verriegelbar
  • Rutschhemmung: Klasse C
  • Mit Verschieberahmen (seitlich verschiebbar bis 36 mm)
1,75141.91.33
  • Kunststoff
  • Abdichtring
  • Edelstahl
  • 150 x 150
  • Gitterrost
  • Edelstahl
  • 142 x 142
  • L 15
40 – 100
  • Lose eingelegt
  • Rutschhemmend
  • Mit Verschieberahmen (seitlich verschiebbar bis 36 mm)
2,25141.97.22
  • Kunststoff
  • Abdichtring
  • Edelstahl
  • Schlitzrost
  • Edelstahl
  • K 3
57 – 125
  • Lose eingelegt
1,35141.29.22
  • Edelstahl
  • 149 x 149
  • Schlitzrost
  • Edelstahl
  • 140 x 140
  • K 3
57 – 125
  • Verriegelbar
1,35141.30.22
AusführungRahmenRostHöhen-

verstell-

barkeit

H1min – H1max
BeschreibungGewichtArtikel-Nr.
  • Kunststoff
  • Abdichtring
  • Edelstahl
  • 111 x 111 mm
  • Schlitzrost
  • Edelstahl
  • 104 x 104 mm
  • K 3
40 – 100 mm
  • Verschraubt
1,3 kg5150.91.22
  • Verschraubt
  • Rutschhemmung: Klasse C
1,3 kg5150.91.33
  • Kunststoff
  • Abdichtring
  • Edelstahl
  • 148 x 148 mm
  • Schlitzrost
  • Edelstahl
  • 140 x 140 mm
  • K 3
40 – 100 mm
  • Verschraubt
  • Mit Verschieberahmen (seitlich verschiebbar bis 36 mm)
1,7 kg5141.91.52
  • Verschraubt
  • Rutschhemmung: Klasse C
  • Mit Verschieberahmen (seitlich verschiebbar bis 36 mm)
1,7 kg5141.91.53
  • Kunststoff
  • Abdichtring
  • Edelstahl
  • 148 x 148 mm
  • Schlitzrost
  • Edelstahl
  • 140 x 140 mm
  • K 3
40 – 100 mm
  • Verriegelbar
  • Mit Verschieberahmen (seitlich verschiebbar bis 36 mm)
1,7 kg5141.91.22
  • Verriegelbar
  • Rutschhemmung: Klasse C
  • Mit Verschieberahmen (seitlich verschiebbar bis 36 mm)
1,7 kg5141.91.33
  • Kunststoff
  • Abdichtring
  • Edelstahl
  • 150 x 150 mm
  • Gitterrost
  • Edelstahl
  • 142 x 142 mm
  • L 15
40 – 100 mm
  • Lose eingelegt
  • Rutschhemmend
  • Mit Verschieberahmen (seitlich verschiebbar bis 36 mm)
2,2 kg5141.97.22
  • Kunststoff
  • Abdichtring
  • Edelstahl
  • Schlitzrost
  • Edelstahl
  • K 3
57 – 125 mm
  • Lose eingelegt
1,3 kg5141.29.22
  • Edelstahl
  • 149 x 149 mm
  • Schlitzrost
  • Edelstahl
  • 140 x 140 mm
  • K 3
57 – 125 mm
  • Verriegelbar
1,3 kg5141.30.22

Verlängerung

Passend für
  • Alle Oberteile und Aufsatzstücke
    • Stutzendurchmesser: 125 mm
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Höhenverstellbarkeit: 35 – 90 mm
  • Mit Abdichtring
  • Gewicht: 0,9 kg

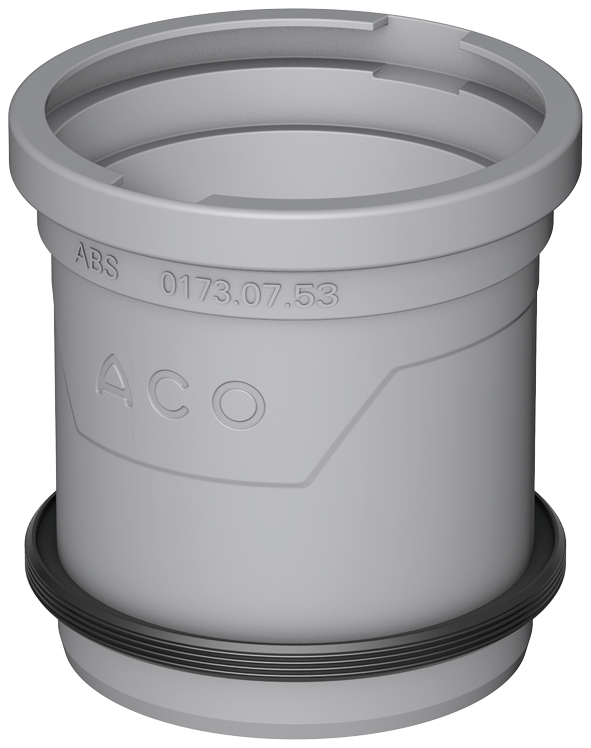

Zwischenstück

Passend für
  • Alle Oberteile und Aufsatzstücke
    • Stutzendurchmesser: 125 mm
Beschreibung
  • Kunststoff
  • Höhenverstellbarkeit: 35 – 90
  • Mit Abdichtring
  • Gewicht: 0,3 kg

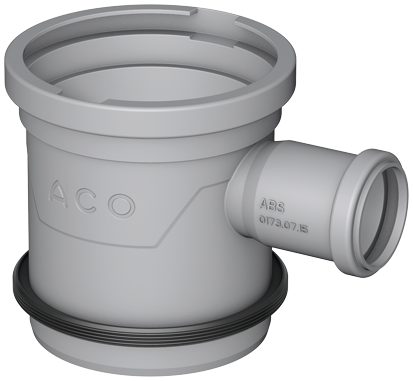

Zwischenstück mit Zulauf

Passend für
  • Alle Oberteile und Aufsatzstücke
    • Stutzendurchmesser: 125 mm
Beschreibung
  • Kunststoff
  • Mit Abdichtring
  • Mit seitlichem Zulauf
  • DN 50
  • Gewicht: 0,4 kg

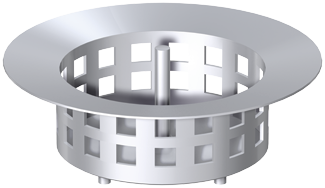

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 5141.71.xx
    • 5141.81.xx
    • 5141.86.xx
    • 5141.87.xx
    • 5141.89.xx
    • 5141.91.xx
    • 5141.92.xx
    • 5141.93.xx
    • 5141.97.xx
    • 5194.10.00
    • 9406.89.xx
    • 9406.92.xx
    • 9406.93.xx
  • Flachdachabläufe Spin
    • DN 70
  • Gründach- und Parkdeckaufsätze
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mindestdeckenaufbau über Halterand/Festflansch des Ablaufes: 50 mm
  • Schlitzweite: 8 mm
  • Gewicht: 0,2 kg

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 5141.71.xx
    • 5141.81.xx
    • 5141.86.xx
    • 5141.87.xx
    • 5141.89.xx
    • 5141.91.xx
    • 5141.92.xx
    • 5141.93.xx
    • 5141.97.xx
    • 5194.10.00
    • 9406.89.xx
    • 9406.92.xx
    • 9406.93.xx
  • Flachdachabläufe Spin
    • DN 70
  • Gründach- und Parkdeckaufsätze
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mindestdeckenaufbau über Halterand/Festflansch des Ablaufes: 50 mm
  • Schlitzweite: 6 mm gemäß EG-Verordnung Nr. 1774/2002
  • Gewicht: 0,2 kg

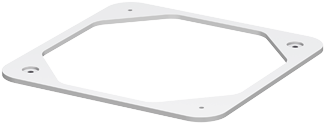

Aufsatzrahmen

Passend für
  • Aufsatzstücke
    • 5141.97.22
    • 5141.91.52
    • 5141.91.53
    • 9579.60.91
    • 9579.61.91
    • 9579.60.97
Beschreibung
  • Aus Kunststoff
  • Mit 2 Schrauben zur stufenweise Höhenverstellung
  • Für Rahmenmaß: 150 x 150 mm
  • Für Fliesendicken ab: 11 mm bzw. 16 mm
  • Höhe: 3 mm
  • Gewicht: 0,1 kg

Aufsatzrahmen

Passend für
  • Aufsatzstücke
    • 5141.97.22
    • 5141.91.52
    • 5141.91.53
    • 9579.60.91
    • 9579.61.91
    • 9579.60.97
Beschreibung
  • Aus Kunststoff
  • Mit 2 Schrauben zur stufenweise Höhenverstellung
  • Für Rahmenmaß: 150 x 150 mm
  • Für Fliesendicken ab: 11 mm bzw. 16 mm
  • Höhe: 9 mm
  • Gewicht: 0,1 kg

Aufsatzrahmen

Passend für
  • Aufsatzstücke
    • 5150.91.00
    • 5150.91.01
    • 5150.91.11
    • 5150.91.22
    • 5150.91.23
Beschreibung
  • Aus Kunststoff
  • Mit 2 Schrauben
  • Zur stufenweisen Höhenverstellung
  • Für Rahmenmaß: 110 x 110 mm
  • Für Fliesendicke: ab 11 mm
  • Höhe: 3 mm
  • Gewicht: 0,1 kg

Aufsatzrahmen

Passend für
  • Aufsatzstücke
    • 5150.91.00
    • 5150.91.01
    • 5150.91.11
    • 5150.91.22
    • 5150.91.23
Beschreibung
  • Aus Kunststoff
  • Mit 2 Schrauben
  • Zur stufenweisen Höhenverstellung
  • Für Rahmenmaß: 110 x 110 mm
  • Für Fliesendicke: ab 11 mm
  • Höhe: 9 mm
  • Gewicht: 0,1 kg

Sickerring

Passend für
  • Alle Aufsatzstücke Passavant
    • DN 50 – DN 100
Beschreibung
  • Als Sickerring zwischen Aufsatzstück und Ablaufkörper
  • Farbe Ring: grau
  • Gewicht: 0,1 kg

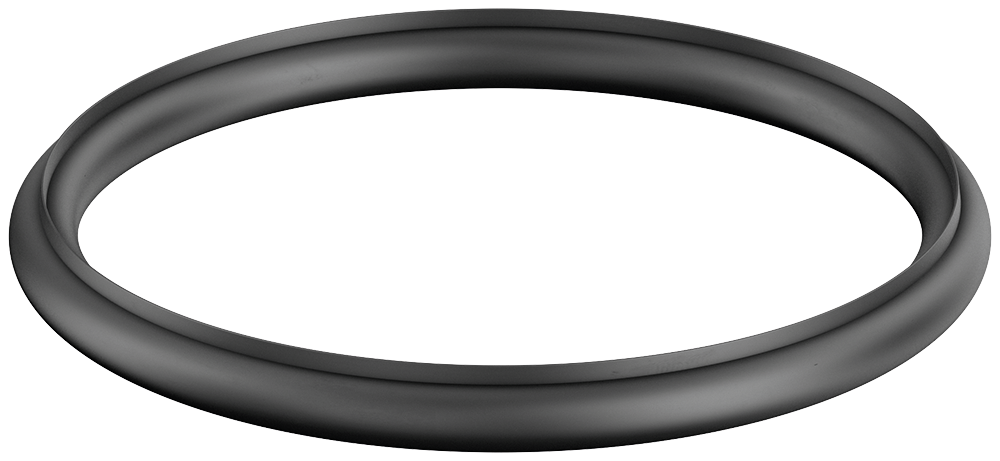

Abdichtring

Passend für
  • Alle Aufsatzstücke Passavant
    • DN 50 – DN 100
Beschreibung
  • Zur Abdichtung zwischen Aufsatzstück und Ablaufkörper
  • Farbe Ring: schwarz
  • Gewicht: 0,1 kg

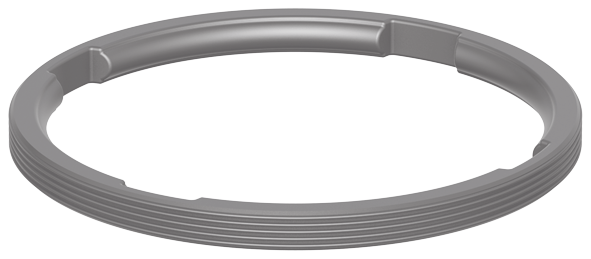

Höhenverstellring

Passend für
  • Aufsatzstücke aus Kunststoff
    • 5141.29.00 – 5141.32.00
    • 5141.42.00
    • 5141.48.00
    • 620475 – 620477
    • 9579.60.91
    • 9579.61.91
    • 5141.91.22
    • 5141.91.33
Beschreibung
  • Aus Kunststoff
  • Zur Höhenverstellung
    • Beim ersten Ring: 11 mm
    • Pro weiteren Ring um je: 6 mm
  • Gewicht: 0,1 kg

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 5141.22.xx
    • 5141.23.xx
    • 5141.29.xx
    • 5141.30.xx
    • 9579.40.81
    • 9579.41.81
    • 9579.40.87
    • 9579.41.87
    • 9579.60.91
    • 9579.61.91
Beschreibung
  • Aus Kunststoff
  • Gewicht: 0,1 kg
