ACO Haustechnik

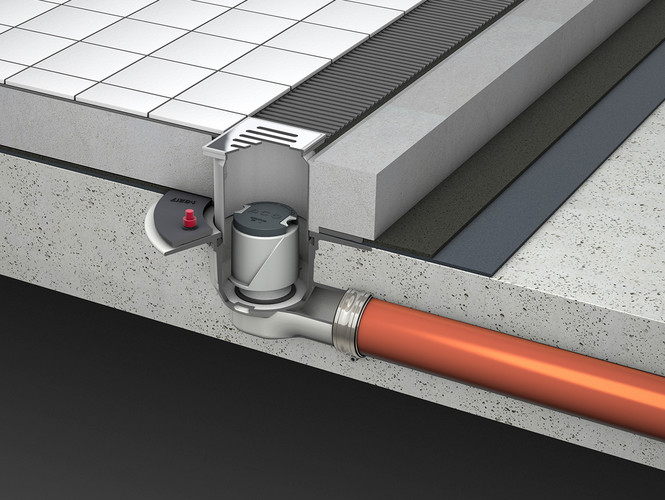

Ablaufkörper Passavant, DN 50 – Stutzenneigung 1,5°

Produktvorteile

  • Baustoffklasse: A1
  • Geprüfte und praxisgerechte Brandschutzlösungen
  • Schallschutzgeprüft gemäß DIN EN 4109/VDI 4100:2012
    • Schallpegel: LAFmax ≤ 22 dB(A)

Produktinformationen

FlanschausführungAussparungAbflusswertOberflächeGewichtArtikel-Nr.Merken
[mm][l/s][kg]
BildMit Halterand360 x 1701,0Mit Anstrich4,75149.30.20
BildMit Halterand360 x 1701,0Weiß epoxiert4,75149.80.20
BildMit Klebeflansch360 x 1801,0Mit Anstrich8,35150.30.20
BildMit Klebeflansch360 x 1801,0Weiß epoxiert8,35150.80.20
BildMit Pressdichtungsflansch360 x 1801,0Mit Anstrich8,95151.40.20
BildMit Pressdichtungsflansch360 x 1801,0Weiß epoxiert8,95151.90.20
Aussparung (LxB)AbflusswertGewichtArtikel-Nr.
BildMit Halterand360 x 170 mm1,0 l/sOhne seitlichen Zulauf4,7 kg5149.30.20
BildMit Klebeflansch360 x 180 mm1,0 l/sOhne seitlichen Zulauf8,3 kg5150.30.20
BildMit Pressdichtungsflansch360 x 180 mm1,0 l/sOhne seitlichen Zulauf8,9 kg5151.40.20
BildMit Halterand360 x 170 mm1,0 l/sOhne seitlichen Zulauf4,7 kg5149.80.20
BildMit Klebeflansch360 x 180 mm1,0 l/sOhne seitlichen Zulauf8,3 kg5150.80.20
BildMit Pressdichtungsflansch360 x 180 mm1,0 l/sOhne seitlichen Zulauf8,9 kg5151.90.20

Oberteil

Passend für
  • Alle Ablaufkörper Passavant
    • DN 50 – DN 100
Beschreibung
  • Aus Gusseisen
  • Stutzendurchmesser: 125 mm
  • Mit Abdichtring
  • Mit Pressdichtungsflansch
  • Höhenverstellbarkeit: 50 – 104 mm
  • Mit Anstrich
  • Gewicht: 7,8 kg

Oberteil

Passend für
  • Alle Ablaufkörper Passavant
    • DN 50 – DN 100
Beschreibung
  • Aus Gusseisen
  • Stutzendurchmesser: 125 mm
  • Mit Abdichtring
  • Mit Pressdichtungsflansch
  • Höhenverstellbarkeit: 50 – 104 mm
  • Weiß epoxiert
  • Gewicht: 7,7 kg

Verlängerung

Passend für
  • Alle Oberteile und Aufsatzstücke
    • Stutzendurchmesser: 125 mm
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Höhenverstellbarkeit: 35 – 90 mm
  • Mit Abdichtring
  • Gewicht: 0,9 kg

Zwischenstück

Passend für
  • Alle Oberteile und Aufsatzstücke
    • Stutzendurchmesser: 125 mm
Beschreibung
  • Kunststoff
  • Höhenverstellbarkeit: 35 – 90
  • Mit Abdichtring
  • Gewicht: 0,3 kg

Zwischenstück mit Zulauf

Passend für
  • Alle Oberteile und Aufsatzstücke
    • Stutzendurchmesser: 125 mm
Beschreibung
  • Kunststoff
  • Mit Abdichtring
  • Mit seitlichem Zulauf
  • DN 50
  • Gewicht: 0,4 kg

Geruchsverschluss

Passend für
  • Alle Ablaufkörper Passavant
    • DN 50 – DN 100
Beschreibung
  • Bestehend aus:
    • Glocke und Staurohr
  • Gewicht: 0,2 kg

Geruch- und Rauchstopp

Passend für
  • Geruchsverschluss
  • Brandschutz-Sets
Beschreibung
  • Aus Gummi
  • Nur in Verbindung mit Geruchverschluss oder Brandschutz-Set
  • Bei ACO Bodenablauf Passavant: Durchflussreduzierung auf 0,3 l/s
  • Gewicht: 0,1 kg

Einfach im Brandschutz

Der Werkstoff Gusseisen gehört zur Baustoffklasse A1. Daher wird mit dem ACO Bodenablauf Passavant keine zusätzliche Brandlast ins Gebäude eingebracht. Für maximale Sicherheit sorgen das ACO Brandschutz-Set und der Rauchstopp.

Technische Besonderheiten:

  • nichtbrennbares Material (Baustoffklasse A1); Schmelzpunkt: 1.150 °C
  • Brandschutz von oben und unten (R 30 – R 120)
  • Brandschutz mit Rauchstopp ohne Wasservorlage
  • ab einer Deckendicke von 100 mm

Bildbeschriftung:

  • 1 Geruchverschluss mit Hitzeschild
  • 2 Brandschutz-Kartusche

ACO Bodenablauf Passavant mit Brandschutz-Set

ACO Bodenablauf Passavant mit aktivierter Brandschutz-Kartusche gegen Feuer von unten

ACO Bodenablauf Passavant mit aktiviertem Hitzeschild im Geruchverschluss gegen Feuer von oben

Einfach in der Montage

Der Werkstoff Gusseisen hat eine hohe Druckfestigkeit, dadurch kann der Ablaufkörper dauerhaft Belastungen aufnehmen. Der neue Ablaufkörper benötigt nur eine Kernbohrung von Ø 160 mm.

Technische Besonderheiten:

  • einfacher Einbau durch Kernbohrung 160 mm
  • sichere Montage der Aufsatzstücke durch fest positionierten Halte-/ Abdichtring
  • dauerhaft auch bei hohen mechanischen Belastungen während der Bauphase flacher Flansch

Montagefreundlich: Sicherer Einbau auch bei Mindestdeckendicken von 100 mm

Versorgungskabel, wie auch Ver- und Entsorgungsleitungen, in gewerblichen und privaten Gebäuden sind unumgänglich. Bei den erforderlichen Durchbrüchen und Öffnungen werden häufig vor Ort Schall- und Brandschutzanforderungen vernachlässigt. Das kann zu schweren Baumängeln, im Brandfall sogar zu Gefahr für Leib und Leben, führen.

Der Fachhandwerker kann in der Regel Kernbohrungen bis Ø 160 mm mittels Handkernbohrgeräten selbst erstellen. In Kombination mit dem Trockenbauelement Fit-in ist die Errichtung einer Rohrabschottung in R90 Qualität ab eine Deckendicke von 100 mm bauaufsichtlich zugelassen. Zusätzliche aufwendige bauliche oder planerische Maßnahmen, wie zum Beispiel der Einsatz von Calziumsilikat- Platten zum Erreichen der notwendigen Deckendicke, sind nicht notwendig.

Besonders im Bereich der Gebäudesanierung und -modernisierung bietet die Kernbohrung eine hervorragende Alternative zu zeitaufwendigen Stemmarbeiten. Kernbohrungen dagegen erfolgen erschütterungsfrei, geräuscharm und nahezu staubfrei. Dies ermöglicht die Beibehaltung des Gebäudebetriebs während der Arbeit. Ein weiterer Vorteil von Kernbohrungen ist die hohe Maßgenauigkeit. Das gesamte ACO Bodenablaufprogramm Passavant DN 50 – DN 100 ist auf den Kernbohrungsdurchmesser 160 mm abgestimmt.

Vorteile

  • kleine Kernbohrung Ø 160 mm für alle Bodenabläufe
  • schnelle und wirtschaftliche Montage
  • Brandschutz ab 100 mm Deckendicke ohne weitere bauliche Maßnahmen

Einfach im Schallschutz

In unserer schnelllebigen und oft auch sehr lauten Zeit ist Ruhe zu einem Grundbedürfnis geworden. Um so wichtiger wird der integrierte Schallschutz in der Entwässerung. Der ACO Bodenablauf Passavant ist so konzipiert, dass die einzelnen Bauteile komplett schallentkoppelt sind.

Technische Besonderheit:

  • Schallpegel LAFmax ≤ 22 dB(A) entspricht VDI 4100 : 2012 in der höchsten Schallschutzstufe (SSt III) für alle Abläufe
  • hohe Dichte des WerkstoffsGusseisen

Integrierter Schallschutz ohne Zusatzbauteile

Die hohe Dichte des Werkstoffs Gusseisen und die konstruktiv integrierte Schallentkopplungssysteme tragen zu einer sicheren und dauerhaft wirksamen Körperschallreduzierung bei. Der ACO Bodenablauf Passavant orientiert sich an den neusten Regelwerken, wie der VDI 4100 und entspricht dort der höchsten Schallschutzstufe (SSt III).

Kennwerte für Schallschutzstufen in Mehrfamilienhäusern (Auszug aus der VDI 4100 : 2012)

a) Einzelne kurzzeitige Geräuschspitzen, die beim Betätigen (Öffnen, Schließen, Umstellen, Unterbrechen u. Ä.) der Armaturen
und Geräte der Wasserinstallation entstehen, sollen die Kennwerte der SSt II und SSt III um nicht mehr als 10 dB(A) übersteigen.
Dabei wird eine bestimmungsgemäße Benutzung vorausgesetzt.

Noch Fragen? askACO

Unterstützung bei Spezialanforderungen
Video: Bodenablauf Passavant aus Gusseisen

Angrenzende Produktbereiche

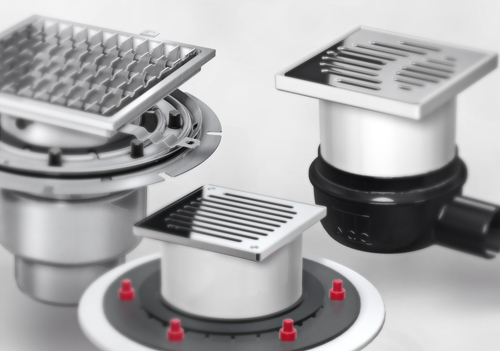

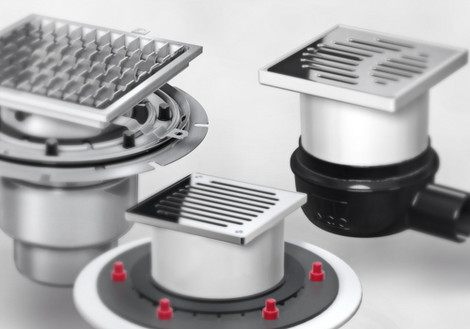

Bodenabläufe aus Edelstahl
Bodenwannen, Kasten- und Schlitzrinnen

Die flachen Bodenabläufe von ACO leiten Schmutzwasser von Bodenflächen in die Entwässerungsleitung ab – gefahrlos für Menschen und schadlos für Bauwerke. In erster Linie bestimmt der Einbauort, ob ein Bodeneinlauf aus Edelstahl, Kunststoff oder Gusseisen geeignet ist. Bodenabläufe können je nach Ausführung mit Aufsatzstücken kombiniert werden.

Zu den wichtigsten Faktoren, die Sie bei der Auswahl des richtigen Ablaufs für die Entwässerung berücksichtigen sollten, zählen:

Schmutzwassermenge: Die Menge des anfallenden Schmutzwassers bestimmt die Anzahl und die Nennweite der Abläufe. Je nach Abwassermenge ist die Nennweite DN 50, DN 70/80, DN 100, DN 125 oder DN 150 auszuwählen.

Verkehrsbelastung: Anhand der Verkehrsbelastung am Einbauort des Bodeneinlaufs entscheiden Sie, wie tragfähig das Rost sein muss. Die Abläufe und Abdeckungen sind nach der Einbaustelle in die Belastungsklassen H 1,5, K 3, L 15 und M 125 eingeteilt. Im Zweifelsfall wählen Sie immer die höhere Klasse.

Rutschhemmung: Besonders in Arbeitsräumen, in denen mit hoher Rutschgefahr durch Obst- und Gemüsereste sowie Fettanteile zu rechnen ist, sind rutschhemmende Roste wichtig. Gleiches gilt für Feuchträume in Bädern, Krankenhäusern, Kellern sowie Duschräumen von Sportanlagen. Unterschieden wird zwischen den Rutschhemmungsklassen R 9 bis R 13 und den Gruppierungen A-B-C.

Abdichtung: Bodenabläufe sind wasserdicht in die Flächenabdichtung des Bauwerks einzubauen (DIN 18195). Eine sichere Art, um Dichtungsbahnen an Bodenabläufe anzubinden, ist der Pressdichtungsflansch. Hier wird die Dichtungsbahn auf den Festflansch fachgerecht verklebt bzw. verlegt und mittels Losflansch verpresst. Eine weitere Option ist die Verbundabdichtung. Das Abdichten erfolgt hier direkt auf dem Estrich unterhalb des Fliesenklebers. Über der Verbundabdichtung werden die Fliesen in einem dünnen Fliesenbett verlegt. Deshalb nennt sich dieses Verfahren Dünnbettverfahren. Der Vorteil dieser Abdichtung ist, dass der Untergrund (Estrich) nicht vom Schmutzwasser durchfeuchtet werden kann.

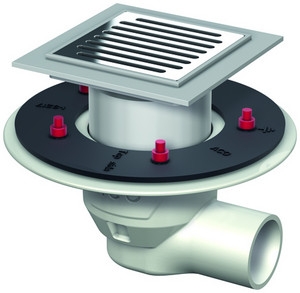

Bodenabläufe aus Gusseisen sind besonders robust und stabil. Sie sind beständig gegen häusliche Abwasser und zeigen eine hohe Widerstandskraft gegen Verformung. Die Abläufe sind somit dauerhaft belastbar. Sie sind außerdem nicht brennbar (Baustoffklasse A1) und tragen durch ihre hohe Dichte und das konstruktiv integrierte Schallentkopplungssystem effektiv zum Schallschutz bei.

Eine flexible Membran bietet mehrere Vorteile: Im Alltag dient sie als vollständiger Schutz vor Kanalgasen. Im Brandfall verhindert das System darüber hinaus, dass sich Rauch ausbreitet, bevor die Hitzeentwicklung die Brandschutzfunktion im ACO Bodenablauf aktiviert.
